O’BLOC: Automatizovaná lezecká a boulderingová hala

David Nebor
17 srpna, 2021 in Reference

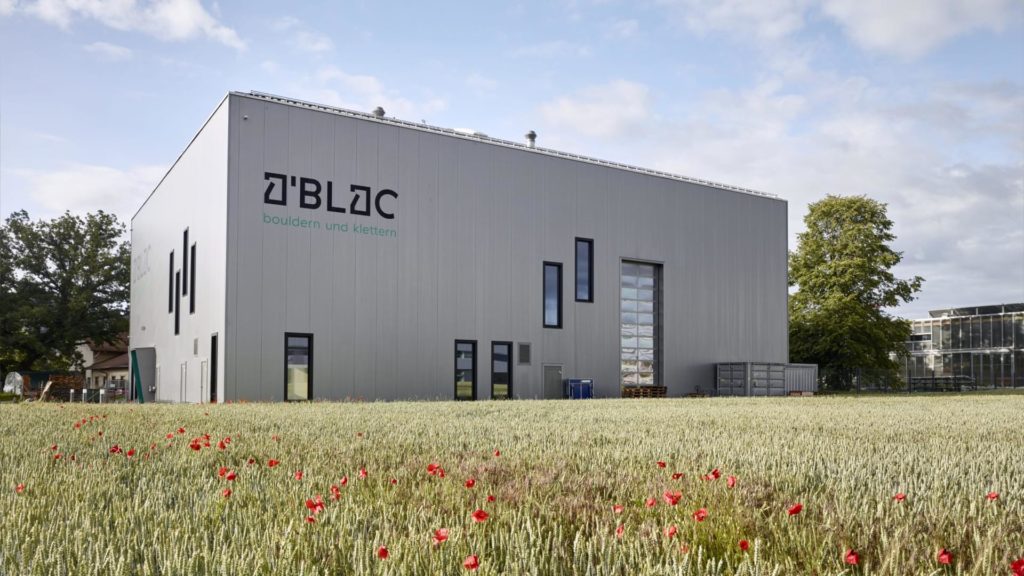

Lezecká a boulderingová hala O’BLOC ve švýcarském Bernu je jednou z nejvyšších lezeckých hal v Evropě. Loxone Miniserver pomáhá zajistit ty nejlepší podmínky pro sportovce a jejich trénink. Od inteligentního řízení ventilace, ovládání oken a dveří, až po energeticky efektivní přípravu teplé vody ve sprchách.

Lezecká a boulderingová hala O’BLOC ve švýcarském Bernu je jednou z nejvyšších lezeckých hal v Evropě. Loxone Miniserver pomáhá zajistit ty nejlepší podmínky pro sportovce a jejich trénink. Od inteligentního řízení ventilace, ovládání oken a dveří, až po energeticky efektivní přípravu teplé vody ve sprchách.

S čím pomáhá Loxone?

Ovládání ventilace v závislosti na znečištění jemným prachem
Miniserver (analogový vstup)

Mnoho lezců používá k bezpečnému držení při lezení hořčíkový prášek. To na jednu stranu pomáhá, na druhou stranu to může v lezecké hale nadělat problémy. Hlavně při větším počtu lidí, protože prášek zatěžuje a znečišťuje vzduch.

Hala O’BLOC má proto zařízení na měření jemného prachu. V něm ventilátor nasává vzduch potrubím, v němž senzor „počítá“ prachové částice a vydává výsledek jako signál v miliampérech. 2 mA znamenají nízké zatížení prachem, 20 mA ale představuje vysoké zatížení.

Pokud je hodnota příliš vysoká, měly by se otevřít elektrické dveře a okna, aby se znečištění jemným prachem snížilo. Kvůli tomu převodník „převádí“ naměřenou hodnotu senzoru na signál 0-10V, který může zpracovat Miniserver.

Fakta

Země:
Švýcarsko


Lokalita:
Lezecká a boulderingová hala O’BLOC v Bernu


Celková plocha:
1 820 m2


Loxone Partner:
Gerber AG


Řízení:
1x Miniserver

Fakta

Země:
Švýcarsko


Lokalita:
Lezecká a boulderingová hala O’BLOC v Bernu


Celková plocha:
1 820 m2


Loxone Partner:
Gerber AG


Řízení:
1x Miniserver

S čím pomáhá Loxone?

Ovládání ventilace v závislosti na znečištění jemným prachem
Miniserver (analogový vstup)

Mnoho lezců používá k bezpečnému držení při lezení hořčíkový prášek. To na jednu stranu pomáhá, na druhou stranu to může v lezecké hale nadělat problémy. Hlavně při větším počtu lidí, protože prášek zatěžuje a znečišťuje vzduch.

Hala O’BLOC má proto zařízení na měření jemného prachu. V něm ventilátor nasává vzduch potrubím, v němž senzor „počítá“ prachové částice a vydává výsledek jako signál v miliampérech. 2 mA znamenají nízké zatížení prachem, 20 mA ale představuje vysoké zatížení.

Pokud je hodnota příliš vysoká, měly by se otevřít elektrické dveře a okna, aby se znečištění jemným prachem snížilo. Kvůli tomu převodník „převádí“ naměřenou hodnotu senzoru na signál 0-10V, který může zpracovat Miniserver.

Ovládání teploty
Touch Tree, Komfortní senzor Air, Žaluziový aktor Air

Teplota a vlhkost v lezecké a boulderingové hale se měří v různých bodech pomocí osmi tlačítek Touch Tree a několika Komfortními senzory Air.

Pokud teplota nebo vlhkost překročí určitou cílovou hodnotu, otevřou se různá okna a brány v závislosti na venkovní teplotě a počasí celkově. Celkově bylo nastaveno několik možných „ventilačních scénářů“. Pokud například prší, střešní okna – v závislosti na směru větru i okna směřující k dešti – zůstávají zavřená. Jako náhrada za zablokovaná okna se otevřou ventilační klapky, které jsou do systému integrované pomocí Žaluziového aktoru Air.

Prahové hodnoty mohou zaměstnanci O’BLOC pomocí aplikace Loxone kdykoli individuálně upravit.

Ovládání bran a oken
Nano IO Air, Multi Extension Air

O’BLOC má několik velkých rolovacích dveří a oken, které je možné ovládat elektricky.

Rolety jsou standardně určené pouze na úplné jízdy (úplně nahoru/úplně dolu). Protože se rolety v O’BLOC využívají k regulaci teploty či vlhkosti a kvalitě vzduchu, bylo potřeba umět je otevřít pouze částečně do určité úrovně. Toho se dosáhlo použitím Nano IO Air. Ten umožňuje nejen inteligentní integraci do řízení budovy, ale i individuální nastavení času jízdy rolet.

Okna v O’BLOC jsou rovněž ovládané s Nano IO Air nebo Multi Extension Air a z bezpečnostních důvodů jsou monitorované laserem. Když je horolezec v blízkosti okna, je zablokované. K tomuto účelu byl laser integrován do řízení budovy prostřednictvím digitálních kontaktů (impuls při přerušení). Stav oken je monitorovaný jednoduchými magnetickými kontakty a prostřednictvím digitálních vstupů.

Správa zátěže a integrace FV systému
Miniserver (síťové rozhraní)

O’BLOC má systém fotovoltaiky s výkonem 97 kWp, který je integrovaný do systému Loxone prostřednictvím síťového rozhraní střídače.

Protože dodavatel energie poskytuje maximální přívod energie 33 kWp, je obzvlášť důležité zvládnout zatížení velkého zařízení. Pokud výkon překročí tuto hodnotu, systém zvýší vlastní spotřebu v několika fázích:

  1. Nabíjení celkově čtyř baterií modelu Nissan Leaf s kapacitou 90 kWh a výkonem 40 kW.
  2. Příprava teplé vody pro sprchy v O’BLOC pomocí 40kW vytápěcí vložky s objemem teplovodního kotle 5 000 l – řízené pomocí Relay Extension.
  3. Nabíjení baterií několika elektrických zdvihacích plošin, které slouží ke změně lezeckých cestiček.

Pokud to nestačí, střídače v systému se postupně zmenšují na 50 % – počínaje střídačem, který v tu chvíli vyrábí nejvíce elektřiny. Když ani to nestačí, jsou všechny, jsou všechny střídače zmenšené na 25 %.

Střídače v O’BLOC jsou navíc automaticky monitorované pro případ poruchy. To je služba, kterou by jinak poskytovala placená externí firma. Pokud střídač produkuje méně než 100 kWh/den, dá se předpokládat porucha. Příslušné osoby informuje push notifikace nebo e-mail.

A mnohem víc

  • Ovládání osvětlení (DALI) v závislosti od denního světla, provozní doby a přítomnosti
  • Monitorování teploty ledniček a mrazáků ve stravovacím zařízení či technické místnosti včetně push notifikací majiteli
  • Monitorování ventilačního systému ve vlhkých místnostech z hlediska funkčních poruch
  • Zapnutí a vypnutí kávovaru na základě přítomnosti
  • Jasná vizualizace prostřednictvím Schématu systému

Co o projektu říkají zákazníci a partneři?



Kromě všech technických požadavků a výzev bylo hlavním cílem tohoto projektu to, aby se zaměstnanci nemuseli starat o technologii, ale mohli se plně soustředit na hosty. To se nám podařilo.

Markus Streit

Projektový manažer pro energetiku a automatizaci, Gerber AG

Nahlédněte do haly O’BLOC



Pohled na halu z výšky
Airsafe
Úchyty na držení v lezecké hale
Pohled na lezecké stěny
Venkovní lezecké stěny

© Fotografie: O’bloc AG
