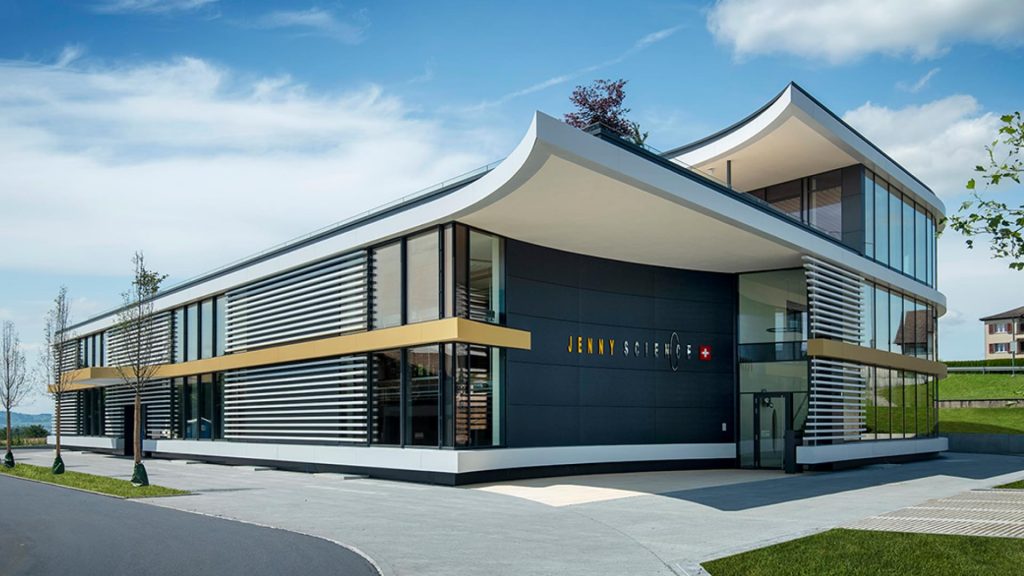

Automatizácia novej budovy Jenny Science
Jenny Science AG je medzinárodne aktívny podnik, ktorý sa špecializuje na výrobu osí lineárnych motorov a riadenia motorov. Svojou novou budovou reprezentuje kvalitu a inovácie. V súlade s tým náš Loxone Partner Autix AG implementoval do projektu systém Loxone.
Čo bolo implementované?
Technológia budov a vizualizácia
V novej budove Jenny Science spolupracujú celkom 4 Miniservery v sieti Client / Gateway.
Vďaka početným rozhraniam bolo možné celú technológiu novej budovy integrovať do automatizácie budov Loxone a vizualizovať ju centrálne. Počet dát, ktoré sa majú spracovať, ukazuje, aké je to rozsiahle: Či už ide o integráciu BACnet, DALI alebo digitálne vstupy – Miniservery spravujú celkovo viac ako 1 000 položiek (zariadení, užívateľov, prístupových prvkov, …).
»Výkonovo by stačili dva Miniservery. Máme však radi jasne štruktúrované riešenia a tak sme sa rozhodli vybaviť každé zo štyroch poschodí vlastným Miniserverom. Veľkou výhodou je, že projekt môže bez problémov ďalej rásť«
‑ Björn Suppiger, Výkonný riaditeľ, Autix AG
Zaznamenávanie údajov
Miniserver
Všetky relevantné dáta, ako sú prístupy, správy a alarmy, sú uložené na firemnom Syslog serveri. Prenos dát prebieha jednoducho cez UDP rozhranie Miniservera.
Fakty
Krajina
Švajčiarsko
Lokalita
Jenny Science AG, Rain / Luzern
Loxone Partner
Autix AG
Rozloha
4 000m²
Počet zamestnancov
50
Komponenty Loxone
4x Miniserver (Client / Gateway)
NFC Code Touch
Komfortný senzor Tree
Audioserver
quadral In-Ceiling 7 Speaker
Senzor prítomnosti Tree
DALI Extension
Intercom
Fakty
Krajina
Švajčiarsko
Lokalita
Jenny Science AG, Rain / Luzern
Loxone Partner
Autix AG
Rozloha
4 000m²
Počet zamestnancov
50
Komponenty Loxone
4x Miniserver (Client / Gateway)
NFC Code Touch
Komfortný senzor Tree
Audioserver
quadral In-Ceiling 7 Speaker
Senzor prítomnosti Tree
DALI Extension
Intercom
Čo bolo implementované?
Technológia budov a vizualizácia
V novej budove Jenny Science spolupracujú celkom 4 Miniservery v sieti Client / Gateway.
Vďaka početným rozhraniam bolo možné celú technológiu novej budovy integrovať do automatizácie budov Loxone a vizualizovať ju centrálne. Počet dát, ktoré sa majú spracovať, ukazuje, aké je to rozsiahle: Či už ide o integráciu BACnet, DALI alebo digitálne vstupy – Miniservery spravujú celkovo viac ako 1 000 .položiek (zariadení, užívateľov, prístupových prvkov, …).
»Výkonovo by stačili dva Miniservery. Máme však radi jasne štruktúrované riešenia a tak sme sa rozhodli vybaviť každé zo štyroch poschodí vlastným Miniserverom. Veľkou výhodou je, že projekt môže bez problémov ďalej rásť.«
‑ Björn Suppiger, Výkonný riaditeľ, Autix AG
Zaznamenávanie údajov
Miniserver
Všetky relevantné dáta, ako sú prístupy, správy a alarmy, sú uložené na firemnom Syslog serveri. Prenos dát prebieha jednoducho cez UDP rozhranie Miniservera.
Prístup
NFC Code Touch, Intercom
Denný stacionár, reštaurácia s kuchynkou a chladiarňou, výskumné a vývojové kancelárie, špeciálne chránené výrobné priestory… Na približne ploche 4 000 m2 Jenny Science sú rôzne priestory, do ktorých by mali mať prístup len určití zamestnanci. Prístup do týchto oblastí je riadený celkom 35 klávesnicami NFC Code Touch.
»Centrálny manažment prístupu je naozaj senzačne jednoduchý a ideálne riešiteľný pomocou Loxone.«
Björn Suppiger, Výkonný riaditeľ, Autix AG
Loxone kontroluje aj vjazd do podzemného parkoviska novej budovy. Posuvná brána sa uvoľní pomocou NFC Prívesku a následne sa otvorí cez relé. Počas pracovnej doby zostáva brána otvorená po jej prvom uvoľnení. Brána sa opäť zatvorí až po skončení práce a potom sa musí uvoľniť ručne.
Tepelné čerpadlo so stropným kúrením, vetranie, klimatizácia – v oblasti HVAC (kúrenie, vetranie, klimatizácia) sú v budove Jenny Science použité rôzne individuálne zariadenia.
S cieľom inteligentne automatizovať tieto izolované riešenia boli integrované do riadiaceho systému budovy Loxone cez BACnet.
Miniserver tak vždy zabezpečuje, aby si zamestnanci užívali ideálnu klímu v miestnosti – a to čo najefektívnejšie z hľadiska energie. Ak napríklad Komfortné senzory Tree zaznamenajú v miestnosti príliš vysokú hodnotu CO2, prietok ventilačného systému sa automaticky zvýši.
Hudba a multimédiá
Audioserver, stropný reproduktor, Senzor prítomnosti
Hudobný doprovod vo vlastnej reštaurácii a sociálnych zariadeniach je riadený prítomnosťou a preberá ho Audioserver. V prípade dlhších „sedení“ na toaletách informuje užívateľov, že svetlo bude v krátkom čase vypnuté.
A oveľa viac
Okrem spomínaných funkcií bolo v novej budove Jenny Science implementovaných množstvo ďalších inteligentných funkcií. Napríklad dvanásť DALI Extensionov sa stará o optimálne osvetlenie pracovísk a návštevníci sa môžu prihlásiť celkovo do troch Intercomov v centre dennej starostlivosti, na príjem tovaru a v kancelárii.
To o projekte hovoria zákazníci a partneri
Pre Jenny Science AG bola jednoduchá, flexibilná a moderná automatizácia budov veľmi dôležitá. Vďaka otvorenému a flexibilnému systému Loxone mohla byť integrácia z terénu na úroveň riadenia implementovaná rýchlo a jednoducho. Vďaka škálovateľnej modulárnosti dokážeme systém kedykoľvek jednoducho prispôsobiť zmenám.
S Autix AG ako integrátorom Loxone sme sa rozhodli správne. Naše ovládanie prístupu, funkcie vypínačov, osvetlenia a ovládania žalúzií môžeme kedykoľvek prispôsobiť novým okolnostiam pomocou softvéru bez toho, aby sme museli pohnúť drôtom. S touto flexibilitou sme dobre pripravení na úspešnú budúcnosť
