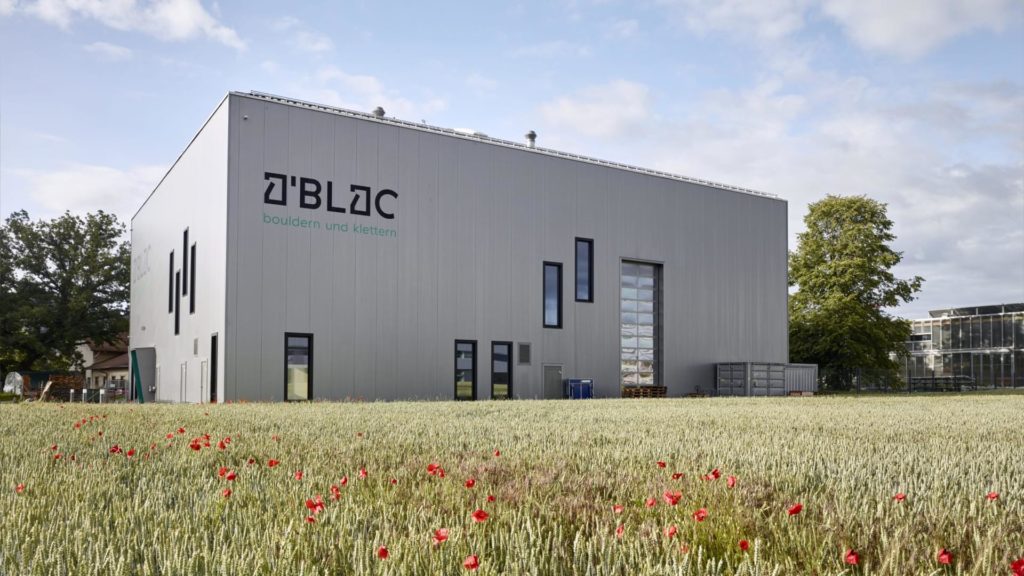

Lezecká a boulderingová hala O’BLOC v švajčiarskom Berne je jednou z najvyšších lezeckých hál v Európe. Loxone Miniserver pomáha zaistiť tie najlepšie podmienky pre športovcov na ich tréning. Od inteligentného riadenia ventilácie, ovládania okien a dverí až po energeticky efektívnu prípravu teplej vody v sprchách.

Lezecká a boulderingová hala O’BLOC v švajčiarskom Berne je jednou z najvyšších lezeckých hál v Európe. Loxone Miniserver pomáha zaistiť tie najlepšie podmienky pre športovcov na ich tréning. Od inteligentného riadenia ventilácie, ovládania okien a dverí až po energeticky efektívnu prípravu teplej vody v sprchách.

Čo sa implementovalo?

Ovládanie ventilácie v závislosti od znečistenia jemným prachom
Miniserver (analógový vstup)

Mnoho horolezeckých športovcov používa na bezpečné držanie počas lezenia horčíkový prášok. To, čo jednotlivcom pomáha pri lezení, môže byť problémom vo veľkej lezeckej hale. A to najmä pri väčšom množstve ľudí, pretože horčíkový prášok znečisťuje a zaťažuje vzduch.

Hala O’BLOC má preto zariadenie na meranie jemného prachu. V ňom ventilátor nasáva vzduch potrubím, v ktorom senzor „počíta“ prachové častice a vydáva výsledok ako signál v miliampéroch. 2 mA znamenajú nízke zaťaženie prachom, 20 mA ale predstavuje vysoké zaťaženie prachom.

Ak je hodnota príliš vysoká, mali by sa otvoriť elektrické dvere a okná, aby sa znížilo znečistenie jemným prachom. Za týmto účelom prevodník „prevádza“ nameranú hodnotu senzora na signál 0-10 V, ktorý môže spracovať Miniserver.

Fakty

Krajina:
Švajčiarsko


Lokalita:
Lezecká a boulderingová hala O’BLOC v Berne


Celková plocha:
1 820 m2


Loxone Partner:
Gerber AG


Riadenie:
1x Miniserver

Fakty

Krajina:
Švajčiarsko


Lokalita:
Lezecká a boulderingová hala O’BLOC v Berne


Celková plocha:
1 820 m2


Loxone Partner:
Gerber AG


Riadenie:
1x Miniserver

Čo sa implementovalo?

Ovládanie ventilácie od znečistenia jemným prachom
Miniserver (analógový vstup)

Mnoho horolezeckých športovcov používa na bezpečné držanie počas lezenia horčíkový prášok. To, čo jednotlivcom pomáha pri lezení, môže byť problémom vo veľkej lezeckej hale. A to najmä pri väčšom množstve ľudí, pretože horčíkový prášok znečisťuje a zaťažuje vzduch.

Hala O’BLOC má preto zariadenie na meranie jemného prachu. V ňom ventilátor nasáva vzduch potrubím, v ktorom senzor „počíta“ prachové častice a vydáva výsledok ako signál v miliampéroch. 2 mA znamenajú nízke zaťaženie prachom, 20 mA ale predstavuje vysoké zaťaženie prachom.

Ak je hodnota príliš vysoká, mali by sa otvoriť elektrické dvere a okná, aby sa znížilo znečistenie jemným prachom. Za týmto účelom prevodník „prevádza“ nameranú hodnotu senzora na signál 0-10 V, ktorý môže spracovať Miniserver.

Ovládanie teploty
Touch Tree, Komfortný senzor Air, Žalúziový aktor Air

Teplota a vlhkosť v lezeckej a boulderingovej hale sa merajú v rôznych bodoch pomocou ôsmich tlačidiel Touch Tree a niekoľkými Komfortnými senzormi Air.

Ak teplota alebo vlhkosť prekročia určitú cieľovú hodnotu, otvoria sa rôzne okná a brány v závislosti od vonkajšej teploty a počasia. Celkovo bolo nastavených niekoľko možných „ventilačných scenárov“. Ak napríklad prší, strešné okná – v závislosti od smeru vetra aj okná smerujúce k dažďu – zostávajú zatvorené. Ako „náhrada“ za zablokované okná a strešné okná sa otvárajú ventilačné klapky, ktoré sú do systému integrované pomocou Žalúziového aktora Air.

Prahové hodnoty môžu zamestnanci O’BLOC pomocou aplikácie Loxone kedykoľvek individuálne upraviť.

Ovládanie brán a okien
Nano IO Air, Multi Extension Air

O’BLOC má niekoľko veľkých rolovacích dverí a okien, ktoré je možné ovládať elektricky.

Rolety sú štandardne určené iba na kompletné jazdy (úplne hore/úplne dole). Pretože sa rolety v O’BLOC používajú na reguláciu teploty a vlhkosti alebo kvalitu vzduchu, bolo dôležité vedieť ich otvoriť iba čiastočne do určitej úrovne. To sa dosiahlo použitím Nano IO Air. Ten umožňuje nielen inteligentnú integráciu do riadenia budovy, ale aj individuálne nastavenie časov jazdy roliet.

Okná v O’BLOC sú tiež ovládané pomocou Nano IO Air alebo Multi Extension Air a z bezpečnostných dôvodov sú monitorované laserom. Ak je horolezec v blízkosti okna, bude zablokovaný. Na tento účel bol laser integrovaný do riadenia budovy prostredníctvom digitálnych kontaktov (impulz pri prerušení). Stav okien je monitorovaný jednoduchými magnetickými kontaktmi a prostredníctvom digitálnych vstupov.

Správa záťaže a integrácia FV systému
Miniserver (sieťové rozhranie)

O’BLOC má FV systém s výkonom 97 kWp, ktorý je integrovaný do systému Loxone prostredníctvom sieťového rozhrania striedača.

Pretože dodávateľ energie poskytuje maximálny prívod energie 33 kWp, je obzvlášť dôležité zvládnuť zaťaženie veľkého zariadenia. Ak výkon prekročí túto hodnotu, systém zvýši vlastnú spotrebu v niekoľkých fázach.

  1. Nabíjanie celkovo štyroch batérií modelu Nissan Leaf s kapacitou 90 kWh a výkonom 40 kW.
  2. Príprava teplej vody pre sprchy v O’BLOC hale pomocou 40 kW vykurovacej vložky s objemom teplovodného kotla 5 000 l – riadené pomocou Relay Extension.
  3. Nabíjanie batérií niekoľkých elektrických zdvíhacích plošín, ktoré slúžia na zmenu lezeckých cestičiek

Ak to nestačí, striedače v systéme sa postupne zmenšujú na 50 % – počnúc striedačom, ktorý v súčasnosti vyrába najviac elektriny. Ak ani to nestačí, sú všetky striedače zmenšené na 25 %.

Striedače v O’BLOC sú navyše automaticky monitorované na prípadné poruchy. Služba, ktorú by inak poskytoval externý poskytovateľ platených služieb. Ak striedač produkuje menej ako 100 kWh/deň, možno predpokladať poruchu. Príslušní ľudia sú potom informovaní prostredníctvom push notifikácie alebo e-mailom.

A oveľa viac

  • Ovládanie osvetlenia (DALI) v závislosti od denného svetla, prevádzkovej doby a prítomnosti
  • Monitorovanie teploty chladničiek a mrazničiek v stravovacom zariadení alebo technickej miestnosti vrátane push notifikácií majiteľovi
  • Monitorovanie ventilačného systému vo vlhkých miestnostiach z hľadiska funkčných porúch
  • Aktivácia a deaktivácia kávovaru na základe prítomnosti
  • Jasná vizualizácia prostredníctvom Schémy systému
