Wallbox 7.4kW 32A Air

Loxone Wallbox to stacja ładowania, która umożliwia dynamiczne ładowanie od 1,38kW do 7,4kW dla pojazdów elektrycznych.

Dzięki solidnemu interfejsowi Air urządzenie płynnie integruje się z systemem Loxone, zapewniając pełną elastyczność w zarządzaniu energią.

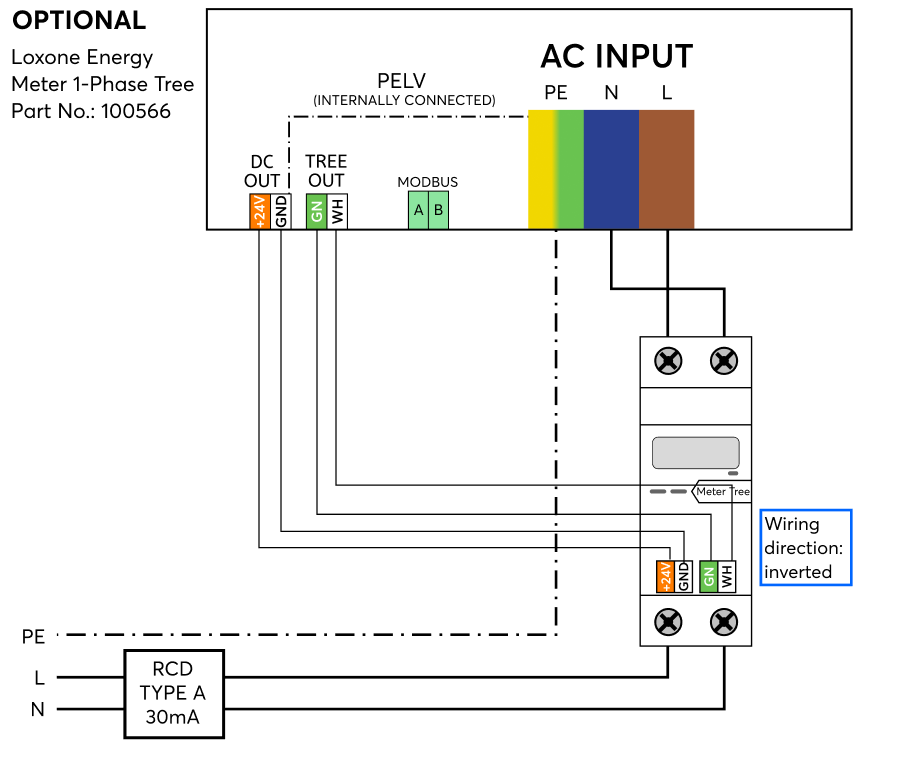

W celu pomiaru energii elektrycznej można łatwo zamontować licznik energii Loxone Energy Meter Tree na zintegrowanej szynie DIN i podłączyć go do interfejsu Tree. Dodatkowo można zainstalować licznik Modbus i podłączyć go do interfejsu Modbus wewnątrz urządzenia.
Opcjonalnie produkty takie jak NFC Code Touch, Touch Pure Flex... można zamontować bezpośrednio na urządzeniu, aby ustawić tryb ładowania lub wykonać inne czynności sterujące.

Arkusz danych Wallbox 7.4kW 32A Air

Montaż↑

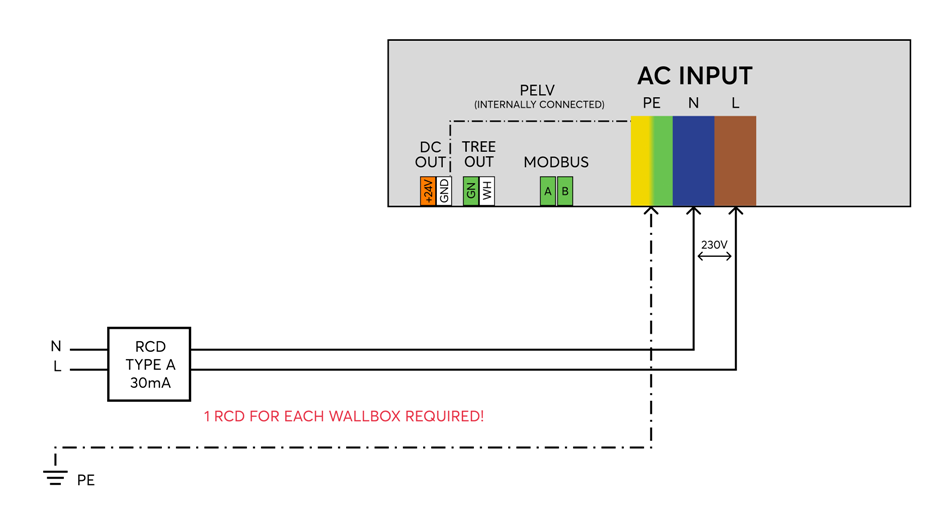

Przymocuj stację Wallbox pionowo, przykręcając ją do solidnej, równej i zamkniętej powierzchni.
Wybierz śruby i materiał mocujący w zależności od powierzchni.
Upewnij się, że rama montażowa spoczywa równo na powierzchni bez żadnych szczelin.

Po zamontowaniu włączane jest napięcie sieciowe, a stacja Wallbox jest gotowa do parowania.

Uwaga: Nie należy instalować stacji Wallbox za pomocą magnesów ani umieszczać jej w pobliżu źródeł pola magnetycznego (w odległości mniejszej niż 0,5 metra). Pole magnetyczne może zakłócać działanie wewnętrznego wyłącznika różnicowoprądowego, co może wpływać na funkcjonalność ładowania.

Uruchomienie↑

Następnie wykonaj procedurę parowania w interfejsie Air.

Programowanie↑

Loxone Wallbox jest programowany i ustawiany za pomocą bloku funkcyjnego Wallbox w Loxone Config:

LED Status↑

Status LED	Opis
	Urządzenie jest w trybie parowania, gotowe do parowania.
	Urządzenie zostało właśnie sparowane lub uruchomione ponownie i jest teraz w trybie online.
	Urządzenie nie może nawiązać połączenia z Miniserverem za pośrednictwem interfejsu bezprzewodowego Air lub nie jest już sparowane.
	Urządzenie zostało wybrane w Loxone Config i jest identyfikowane.
	Ładowanie rozpoczęte.
	Ładowanie wstrzymane.
	Błąd ładowania.

Kabel do ładowania↑

Jeśli konieczna jest wymiana kabla ładowania, musi on zostać zainstalowany i przetestowany przez specjalistę zgodnie z przepisami krajowymi.
W tym celu należy użyć kabla ładowania o takich samych właściwościach; może on być również krótszy lub dłuższy (maks. 7,5 metra).
Przedłużanie kabla ładowania w jakikolwiek inny sposób jest niedozwolone.

Ograniczenie mocy ładowania↑

Stacja ładowania Loxone Wallbox jest w stanie ograniczyć moc ładowania, przesyłając dozwolony maksymalny prąd do pojazdu.

Rzeczywista moc ładowania zależy od pojazdu, napięcia zasilania oraz poziomu naładowania akumulatora i może być wyższa lub znacznie niższa od docelowej mocy ładowania (Tp).

Testowanie stacji Wallbox↑

Uwaga dotycząca testowania stacji Wallbox za pomocą testerów EVSE:
Ze względu na testowanie wewnętrznego czujnika prądu szczątkowego, wymagany jest co najmniej 10-sekundowy okres oczekiwania podczas przełączania z pozycji B (pojazd podłączony) do pozycji C (pojazd gotowy do ładowania). Ponadto stacja ładowania Wallbox musi mieć dostęp do ładowania (autoryzacja). W przeciwnym razie może wystąpić nieznany błąd ładowania.

Air To Tree↑

Interfejs Tree w Wallbox Air umożliwia podłączenie i zarządzanie różnymi urządzeniami Tree bezpośrednio w Wallbox. Interfejs ten ułatwia integrację liczników energii, touchy i innych kompatybilnych urządzeń Tree, zapewniając płynną komunikację i kontrolę w ramach systemu Loxone.

Ograniczenia

Do jednego urządzenia Wallbox Air można podłączyć maksymalnie 3 urządzenia Tree.
Podłączenie Tree to Air Bridge nie jest obsługiwane.
Interkomunikacja nie jest obsługiwana.

Obsługiwane urządzenia Tree

Następujące urządzenia są obsługiwane przez interfejs Tree urządzenia Wallbox Air:

Energy Meter
Urządzenia Touch(np. Touch, Touch Pure Flex, NFC Code Touch)

Wszystkie inne urządzenia Tree nie są oficjalnie obsługiwane, ale można je podłączyć na własną odpowiedzialność.

Okablowanie Tree i zasilanie

Urządzenia Tree muszą być zainstalowane bezpośrednio wewnątrz obudowy Wallbox.
Nie zaleca się prowadzenia przewodów poza obudową Wallbox.
Maksymalna moc wyjściowa Wallbox Air wynosi 2,4 W przy napięciu 24 V DC.
Automatyczne przypisywanie numerów seryjnych dla urządzeń Tree nie jest obsługiwane.

Zalecenia

Na każdy Air Base można podłączyć maksymalnie 3 urządzenia Wallbox Air z interfejsem Tree.
W przypadku zainstalowania wielu urządzeń Wallbox Air z urządzeniami Tree zdecydowanie zaleca się:

Użyj dedykowanego Air Base
Przypisz oddzielny kanał Air wyłącznie dla tych Wallboxów

Rozwiązywanie problemów i stabilność

W środowiskach o dużym natężeniu ruchu Air mogą wystąpić następujące problemy:

Wallbox Air może tymczasowo przestać działać
Urządzenia podłączone do Wallboxa mogą również przejść w tryb offline
Recommended solution: Use a dedicated Air Base with its own Air channel for all Wallboxes with Air To Tree interface to ensure stable communication.

Odczyt danych Modbus↑

W oknie Modbus Monitor wyświetlane są tylko te wartości, które są faktycznie wysyłane do urządzenia Miniserver.

Oznacza to, że wyświetlane są tylko wartości, które uległy zmianie. Dane nie są wyświetlane na monitorze przy każdym cyklu odpytywania.

Wallbox Error Codes↑

Error Code Transmission for Improved Diagnostics

To enhance error diagnostics, the Wallbox transmit error codes to the Miniserver. These codes are displayed in the System status messages.

Error Codes Overview:

Code	Title	Description
101	Fault Current	A fault current was detected during operation.
102	RCD Init Timeout	The internal RCD did not complete initialization within the expected time.
103	RCD Test Timeout	The internal RCD did not respond during the self-test.
104	RCD Test Failed	The internal RCD self-test failed.
105	RCD Supply Fault	The power supply of the internal RCD dropped or is unstable.
201	Unexpected State	The EV entered an undefined or unsupported state during charging.
202	RCD Not Ready	The internal RCD is not ready for operation.
203	No Pilot Diode	No pilot diode was detected in the vehicle.
204	Digital Communication	An unsupported digital communication standard was detected.
205	Ventilation Required	The EV requests external ventilation before charging can continue.
206	Phase Switching Timeout	After a phase switching event, the EV does not resume charging within the expected time. The charging process remains in a non-ready state.
300	Voltage Dip	A voltage dip in the power supply was detected.

Wejścia diagnostyczne↑

Krótki opis	Opis	Jednostka	Zakres wartości
Błąd ładowania	Zgłasza błąd ładowania.	-	0/1
Prąd awaryjny	Zgłasza prąd zakłóceniowy.	-	0/1
Status online Wallbox Air	Wskazuje, czy urządzenie jest dostępne przez Miniserver. Diagnostyka urządzeń Air Diagnostyka urządzeń Tree Diagnostyka rozszerzeń	Cyfrowy	0/1
Temperatura systemu	Podaje wewnętrzną temperaturę urządzenia. Często jest to temperatura procesora lub innego miejsca w urządzeniu.	°	∞
Kod błędu		-	∞

Aktory↑

Krótki opis	Opis
API Connector	Inteligentne złącze oparte na API. API Commands

Właściwości↑

Krótki opis	Opis	Wartość standardowa
Monitoruj status online	Jeśli opcja ta jest zaznaczona, użytkownik zostanie powiadomiony za pośrednictwem Statusu systemu lub Mailera, jeśli urządzenie przestanie być dostępne lub przejdzie w tryb offline.	-
Wyłączenie funkcji repeatera	Wyłączenie funkcji repeatera tego urządzenia Air. Loxone Air opiera się na technologii mesh. Każde urządzenie Air podłączone do zasilania może powtarzać pakiety z innych urządzeń Air, zwiększając w ten sposób zasięg i stabilność całego systemu. W dużych systemach z dużą liczbą urządzeń Air w ograniczonej przestrzeni, komunikacja między urządzeniami Air może prowadzić do bardzo wysokiego wykorzystania kanału radiowego. Nie można zagwarantować niezawodnej dostępności urządzeń radiowych. Pomocne może być wyłączenie funkcji repeatera w poszczególnych urządzeniach bezprzewodowych. Nie należy wyłączać tej funkcji lekkomyślnie, ponieważ może to wpłynąć na zasięg i stabilność systemu.	-
Numer seryjny	Numer seryjny urządzenia Air. Automatyczne parowanie można włączyć w Air Base. Automatyczne parowanie można włączyć w Airbase na określony czas.	-

Uwagi dotyczące bezpieczeństwa↑

Instalacja musi być przeprowadzona przez wykwalifikowanego elektryka zgodnie z obowiązującymi przepisami.

Montować wyłącznie na solidnej, równej i zamkniętej powierzchni.

Wybór przekrojów przewodów i związanych z nimi urządzeń zabezpieczających przed prądem przetężeniowym jest podyktowany krajowymi i międzynarodowymi normami oraz wytycznymi dotyczącymi instalacji. Wymaga to wyboru przekroju przewodu odpowiedniego dla prądu znamionowego obciążenia, a także uwzględnienia materiału izolacyjnego kabla, metody instalacji i temperatury otoczenia.
