Dobre okablowanie decyduje o tym, czy projekt Loxone będzie działał niezawodnie przez lata, czy będzie wymagał ciągłych poprawek. Ten artykuł przedstawia podstawy planowania okablowania oraz ograniczenia, które należy przy tym uwzględnić.
To sprawdzone zalecenia naszych ekspertów Loxone. Nie jest to jedyna droga, ale bezpieczny punkt wyjścia dla Państwa projektu. Planowanie obejmuje tu wyłącznie produkty Loxone.
01Właściwy kabel
Zielony kabel Tree to standard. Łączy wszystkie produkty Loxone z Miniserverem. Tylko nieliczne przypadki wymagają innego lub dodatkowego kabla.
| Kabel | Zastosowanie |
|---|---|
| Kabel Tree | Standard dla wszystkich produktów Loxone, z powrotem do Miniservera. Również Wall Display podłącza się kablem Tree (do interfejsu Tree Turbo). |
| Kabel Audio | Głośniki. Do audio przewidziany jest osobny kabel. |
| Kabel zasilający | Dodatkowo do kabla Tree, dla produktów o większym zapotrzebowaniu na moc, np. rolet lub wallboxa. |
| Sieć (PoE) | Intercom. |
02Kolor do koloru
Każdy produkt Loxone ma kolorowe zaciski, które dokładnie pokazują, gdzie podłączyć każdą żyłę. W kablu Tree każdy kolor tworzy parę z białym: dwie skręcone pary 0,8 mm (0,5 mm²), zielony/biały dla linii danych Tree i pomarańczowy/biały dla zasilania 24 V przycisków, czujników i urządzeń o niskim poborze mocy. Do tego dochodzą dwie żyły 1,5 mm² w kolorze pomarańczowym i białym dla urządzeń o wyższym poborze mocy, takich jak LED Spoty lub ściemniacze.
Zasada jest prosta: kolor do koloru. Dzięki temu instalację można powierzyć także współpracownikom lub podwykonawcom.
03Jeden kabel Tree na pomieszczenie
Najważniejsza zasada: jeden kabel Tree na pomieszczenie, z powrotem do rozdzielnicy. Każdy produkt Loxone w tym pomieszczeniu jest podłączony do tego kabla.
- Łączyć małe pomieszczenia. WC i schowek mogą korzystać z jednego kabla.
- Dzielić duże pomieszczenia. Otwarta strefa dzienna z jadalnią otrzymuje dwa lub więcej kabli.
- Rozdzielacz ogrzewania traktować jak osobne pomieszczenie, z własnym kablem Tree.
- Nie wykorzystywać limitu do końca. Klienci dodają później produkty, dlatego od początku należy zostawić rezerwę.
500 m dotyczy linii danych. W przypadku odbiorników o większej mocy, takich jak oprawy Tree lub ściemniacze Tree, osiągalna długość jest często znacznie krótsza z powodu spadku napięcia.
04Kabel Audio
Drugi kabel to fioletowy kabel Audio Loxone. Również tutaj obowiązuje zasada: jeden kabel na pomieszczenie.
- Jeden kabel Audio na pomieszczenie lub strefę audio.
- Najpierw zaplanować strefy audio, następnie głośniki i odpowiednie kable.
- Logikę Master-Client dopasować do potrzeb klientów: jeden głośnik Master na strefę oraz głośniki Client tam, gdzie wymaga tego wielkość pomieszczenia.
Więcej informacji: dla planowania audio dostępna jest osobna dokumentacja i dedykowane szkolenia audio.
05Topologia: wszystko dozwolone, tylko nie pierścień

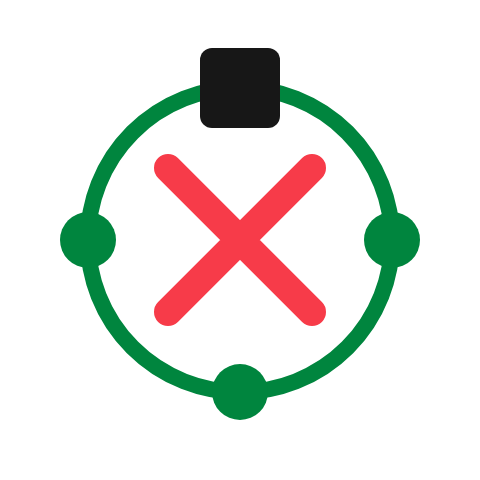

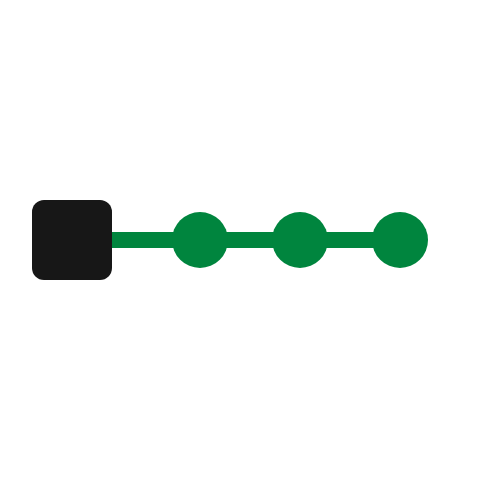

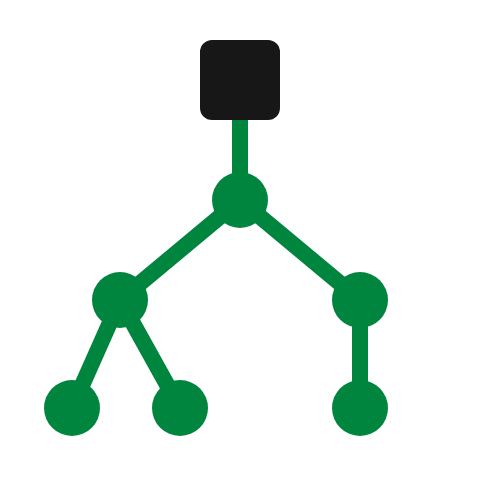

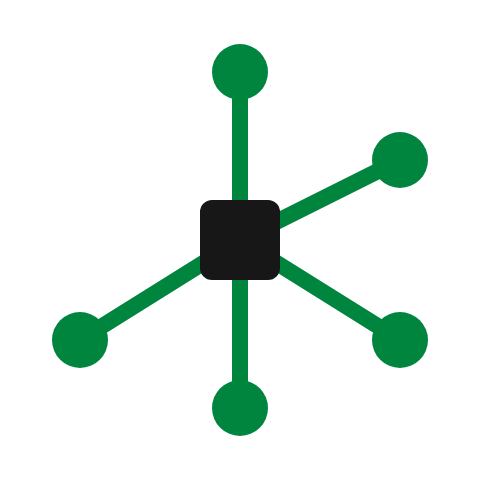

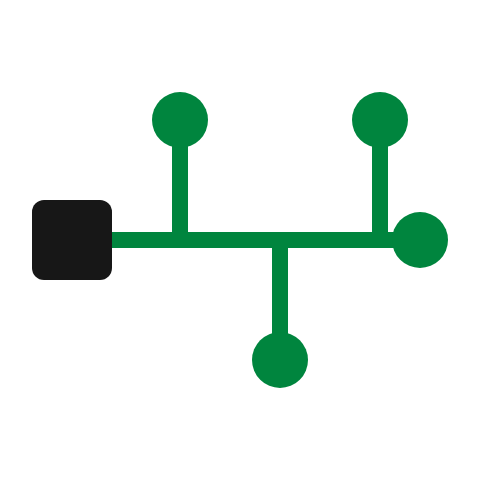

Tree daje pełną swobodę w prowadzeniu przewodów. Można okablować w linii, gwieździe, magistrali z odgałęzieniami lub w drzewie, a także łączyć te warianty. Nigdy nie wolno jedynie zamykać pierścienia: pierścień powoduje błędy komunikacji i jest jedną z najczęstszych przyczyn, dla których urządzenia Tree nie są wykrywane. Zalecamy topologię drzewa.
06Przykład: jedna kondygnacja krok po kroku
Rozdzielnica z Miniserverem jest punktem wyjścia dla wszystkich kabli. Większe projekty mogą mieć kilka rozdzielnic lub Miniserverów; w tym przykładzie jest jedna.
Krok 1: kable Tree
Mniej więcej jeden kabel Tree na pomieszczenie. Łazienka i WC dzielą jeden kabel, rozdzielacz ogrzewania otrzymuje własny.
Krok 2: strefy audio
Wspólna strefa audio dla kuchni i salonu, jedna dla łazienki i WC oraz po jednej dla każdej sypialni. Każda strefa ma głośnik Master (M) oraz, jeśli wymaga tego wielkość, dodatkowe głośniki Client (C).
07Dlaczego kable i produkty Loxone
Pozostanie w świecie produktów Loxone, łącznie z kablami Tree i Audio Loxone, to najbezpieczniejsza i najprostsza droga do inteligentnego domu.
- Mniej okablowania. Jeden kabel na pomieszczenie zamiast jednego na urządzenie.
- Elastyczne prowadzenie przewodów. Prawidłowo okablowany projekt można później łatwo dostosować do nowych potrzeb, nawet po latach.
- Prosta instalacja. Logika kolorów jest łatwa do zastosowania i ułatwia przekazywanie zadań współpracownikom lub podwykonawcom.
08Kable w sklepie Loxone
Przed instalacjąLista kontrolna
- ☐ Czy dla każdego produktu zaplanowano właściwy kabel?
- ☐ Czy w Tree nigdzie nie ma pierścienia?
- ☐ Czy wspólna masa (GND) jest połączona? Przy kilku zasilaczach wszystkie GND muszą być ze sobą połączone.
- ☐ Czy zachowano limity kabli, uwzględniono spadek napięcia i pozostawiono rezerwę na późniejszą rozbudowę?
- ☐ Czy zaplanowano zasilanie awaryjne (backup)?
- ☐ Czy różne napięcia są prawidłowo rozdzielone?
Kilka minut tutaj oszczędza później godziny, ponieważ większość „problemów z oprogramowaniem” to w rzeczywistości problemy z okablowaniem. Dobrze zaplanowany system Loxone instaluje się szybciej, niż można się spodziewać.
