Dobrá kabeláž rozhoduje o tom, či projekt Loxone bude roky fungovať spoľahlivo, alebo vás bude zamestnávať neustálymi opravami. Tento článok ukazuje základy plánovania kabeláže a limity, ktoré je pritom potrebné dodržať.
Ide o osvedčené odporúčania našich expertov Loxone. Nie je to jediná cesta, ale bezpečný východiskový bod pre váš projekt. Plánuje sa tu výhradne s produktmi Loxone.
01Správny kábel
Zelený Tree kábel je štandard. Spája všetky produkty Loxone s Miniserverom. Iba v niekoľkých prípadoch je potrebný iný alebo ďalší kábel.
| Kábel | Použitie |
|---|---|
| Tree kábel | Štandard pre všetky produkty Loxone, späť k Miniserveru. Aj Wall Display sa pripája Tree káblom (k rozhraniu Tree Turbo). |
| Audio kábel | Reproduktory. Pre audio existuje vlastný kábel. |
| Napájací kábel | Navyše k Tree káblu pre produkty s vyšším príkonom, napr. tienenie alebo wallbox. |
| Sieť (PoE) | Intercom. |
02Farba na farbu
Každý produkt Loxone má farebné svorky, ktoré presne ukazujú, kam patrí ktorá žila. Každá farba v Tree kábli je v páre s bielou: dva krútené páry 0,8 mm (0,5 mm²), zelená/biela pre dátovú linku Tree a oranžová/biela pre napájanie 24 V tlačidiel, senzorov a zariadení s nízkym príkonom. K tomu dve žily 1,5 mm² v oranžovej a bielej pre zariadenia s vyšším príkonom, napríklad LED Spoty alebo stmievače.
Pravidlo je jednoduché: farba na farbu. Inštaláciu tak môžete zveriť aj kolegom alebo subdodávateľom.
03Jeden Tree kábel na miestnosť
Najdôležitejšie pravidlo: jeden Tree kábel na miestnosť, späť do rozvádzača. Každý produkt Loxone v danej miestnosti je pripojený k tomuto káblu.
- Malé miestnosti zlúčiť. WC a komora môžu zdieľať jeden kábel.
- Veľké miestnosti rozdeliť. Otvorený obývací a jedálenský priestor dostane dva alebo viac káblov.
- Rozdeľovač kúrenia brať ako samostatnú miestnosť, s vlastným Tree káblom.
- Nevyužívať limit naplno. Zákazníci neskôr pridávajú produkty, preto nechajte rezervu od začiatku.
500 m platí pre dátovú linku. Pri spotrebičoch s vyšším výkonom, ako sú svietidlá Tree alebo stmievače Tree, je dosiahnuteľná dĺžka kvôli úbytku napätia často výrazne kratšia.
04Audio kábel
Druhým káblom je fialový Loxone Audio kábel. Aj tu platí: jeden kábel na miestnosť.
- Jeden Audio kábel na miestnosť alebo audio zónu.
- Najprv naplánovať audio zóny, potom reproduktory a príslušné káble.
- Logiku Master-Client prispôsobiť želaniam zákazníkov: jeden reproduktor Master na zónu, k tomu reproduktory Client tam, kde to vyžaduje veľkosť miestnosti.
Viac informácií: pre plánovanie audia existuje samostatná dokumentácia a špecializované audio školenia.
05Topológia: všetko povolené, len nie kruh

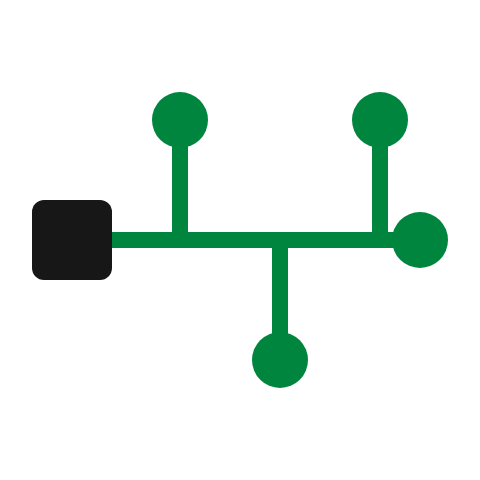

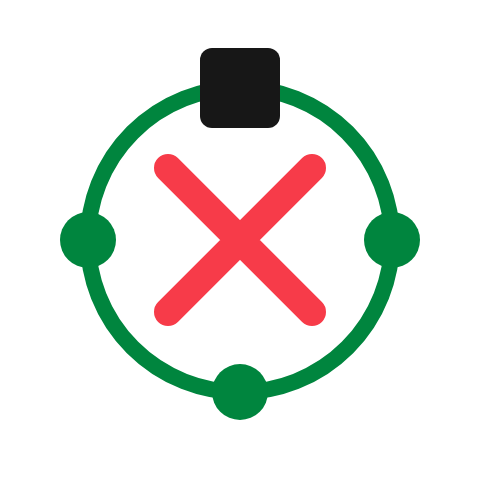

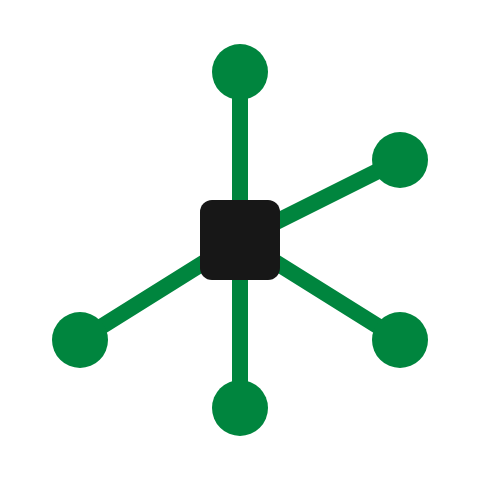

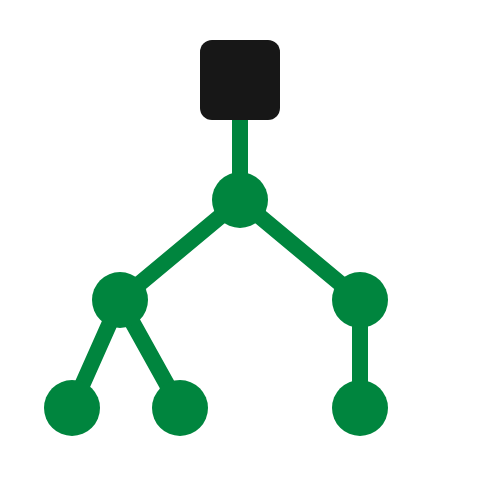

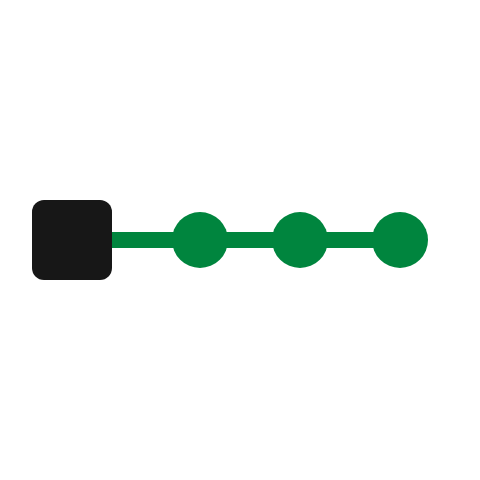

Tree vám dáva pri vedení káblov voľnú ruku. Môžete kábelovať do línie, hviezdy, zbernice s odbočkami alebo stromu a tieto varianty aj kombinovať. Len nikdy nesmiete uzavrieť kruh: kruh spôsobuje chyby komunikácie a je jedným z najčastejších dôvodov, prečo sa zariadenia Tree nenájdu. Odporúčame stromovú topológiu.
06Príklad: jedno podlažie krok za krokom
Rozvádzač s Miniserverom je východiskovým bodom všetkých káblov. Väčšie projekty môžu mať viac rozvádzačov alebo Miniserverov, v tomto príklade je jeden.
Krok 1: Tree káble
Približne jeden Tree kábel na miestnosť. Kúpeľňa a WC zdieľajú jeden kábel, rozdeľovač kúrenia dostane vlastný.
Krok 2: audio zóny
Spoločná audio zóna pre kuchyňu a obývaciu izbu, jedna pre kúpeľňu a WC a po jednej pre každú spálňu. Každá zóna má reproduktor Master (M) a, ak to veľkosť vyžaduje, ďalšie reproduktory Client (C).
07Prečo káble a produkty Loxone
Zostať vo svete produktov Loxone, vrátane káblov Loxone Tree a Audio, je najbezpečnejšia a najjednoduchšia cesta k inteligentnej domácnosti.
- Menej kabeláže. Jeden kábel na miestnosť namiesto jedného na zariadenie.
- Flexibilné vedenie. So správnou kabelážou sa projekt neskôr ľahko prispôsobí novým želaniam, aj po rokoch.
- Jednoduchá inštalácia. Farebná logika sa ľahko dodržiava a pomáha vám odovzdávať úlohy kolegom alebo subdodávateľom.
08Káble v e-shope Loxone
Pred inštaláciouKontrolný zoznam
- ☐ Je pre každý produkt naplánovaný správny kábel?
- ☐ Nie je nikde v Tree kruh?
- ☐ Je prepojená spoločná zem (GND)? Pri viacerých zdrojoch musia byť všetky GND navzájom prepojené.
- ☐ Sú dodržané limity káblov, je zohľadnený úbytok napätia a zostáva rezerva pre neskoršie rozšírenia?
- ☐ Je naplánované záložné napájanie (backup)?
- ☐ Sú rôzne napätia riadne oddelené?
Pár minút tu ušetrí neskôr hodiny, pretože väčšina „softvérových problémov“ sú v skutočnosti problémy s kabelážou. Pri správnom plánovaní je Loxone nainštalovaný rýchlejšie, než ste zvyknutí.
