Inteligentny kompleks mieszkaniowy w Bawarii


13. lipca 2022 in Referencje
Firma budowlana Vilshofen GmbH realizuje ekonomiczne, elastyczne i trwałe projekty własnego pomysłu. W inteligentnych kondominiach w niemieckim mieście Pfarrkirchen istotną rolę gra system Loxone, co dodatkowo zwiększa elastyczność i funkcjonalność mieszkań. Oprócz oświetlenia i zacienienia, za pomocą Loxone steruje się również panującą temperaturą. Podczas realizacji projektu inwestorzy zdali się całkowicie na niezawodność Partnera Loxone, firmy EBA-tech.
Firma budowlana Vilshofen GmbH realizuje ekonomiczne, elastyczne i trwałe projekty własnego pomysłu. W inteligentnych kondominiach w niemieckim mieście Pfarrkirchen istotną rolę gra system Loxone, co dodatkowo zwiększa elastyczność i funkcjonalność mieszkań. Oprócz oświetlenia i zacienienia, za pomocą Loxone steruje się również panującą temperaturą. Podczas realizacji projektu inwestorzy zdali się całkowicie na niezawodność Partnera Loxone, firmy EBA-tech.

Co zostało wdrożone?

Ogólne
Czujnik obecności

W kompleksie mieszkaniowym w Pfarrkirchen w Bawarii, wiele elementów zostało w pełni zautomatyzowanych dzięki Loxone, między innymi oświetlenie. Ale to nie wszystko – również system zacieniania, ogrzewanie i chłodzenie działają samodzielnie, a także system wentylacji, który zapobiega powstawaniu pleśni. Wszystkie istotne dane z systemu wentylacyjnego są rejestrowane poprzez Modbus TCP i przekazywane do sterowania nagrzewnicami w poszczególnych jednostkach mieszkalnych. W zależności od temperatury zewnętrznej, wartość zadana dla temperatury powietrza nawiewanego jest obliczana dla systemu wentylacji i żądana przez Modbus.

Ponieważ inteligentne zarządzanie energią jest niezwykle ważne dla inwestorów, fotowoltaika i systemy e-mobilności mogą być również inteligentnie sterowane dzięki Loxone.

Z czujnikami obecności Loxone związane są liczne funkcje. Całe mieszkanie jest centralnie sterowane za pomocą trybu „opuść dom”, a więc nie tylko ogrzewanie jest automatycznie wyłączane, ale również sterowanie oświetleniem jest powiązane z obecnością w mieszkaniu lub w poszczególnych pomieszczeniach.

Co zostało wdrożone?

Ogólne
Czujnik obecności

W kompleksie mieszkaniowym w Pfarrkirchen w Bawarii, wiele elementów zostało w pełni zautomatyzowanych dzięki Loxone, między innymi oświetlenie. Ale to nie wszystko – również system zacieniania, ogrzewanie i chłodzenie działają samodzielnie, a także system wentylacji, który zapobiega powstawaniu pleśni. Wszystkie istotne dane z systemu wentylacyjnego są rejestrowane poprzez Modbus TCP i przekazywane do sterowania nagrzewnicami w poszczególnych jednostkach mieszkalnych. W zależności od temperatury zewnętrznej, wartość zadana dla temperatury powietrza nawiewanego jest obliczana dla systemu wentylacji i żądana przez Modbus.

Ponieważ inteligentne zarządzanie energią jest niezwykle ważne dla inwestorów, fotowoltaika i systemy e-mobilności mogą być również inteligentnie sterowane dzięki Loxone.

Z czujnikami obecności Loxone związane są liczne funkcje. Całe mieszkanie jest centralnie sterowane za pomocą trybu „opuść dom”, a więc nie tylko ogrzewanie jest automatycznie wyłączane, ale również sterowanie oświetleniem jest powiązane z obecnością w mieszkaniu lub w poszczególnych pomieszczeniach.

Oświetlenie w kompleksie mieszkalnym w Pfarrkirchen

Oświetlenie i zacienienie
Stacja pogodowa

W salonach z góry skonfigurowano różne nastroje świetlne, takie jak atmosfera powitalna czy relaksacyjna. Ponadto, oświetlenie działa w pełni automatycznie także w łazience czy na balkonie.

System zacieniania został również zintegrowany z Loxone. Dzięki systemowi ochrony przed burzą, przy krytycznych prędkościach wiatru rolety automatycznie przesuwają się do pozycji wyjściowej i w ten sposób zapobiega się ewentualnym uszkodzeniom. W przypadku mrozu rolety są blokowane, aby zapobiec kosztownym szkodom. Główny Miniserver rejestruje dane pogodowe i przekazuje je do Miniserverów w poszczególnych mieszkaniach, przy czym polecenia są przekazywane do elementów zacieniających przez zintegrowaną ochronę przeciwburzową.

Bezpieczeństwo

Oprócz alarmu przeciwpożarowego w mieszkaniach zainstalowano również alarm przeciwzalaniowy, który dzięki sieci alarmowej Loxone automatycznie informuje odpowiednie osoby o ewentualnym wycieku wody. Miniservery poszczególnych jednostek mieszkalnych są połączone z centralnym Miniserverem poprzez interkomunikację sieciową i w ten sposób następuje niezbędna wymiana danych. Miniserver rejestruje komunikaty o usterkach i informacje z czujników wody i przekazuje je do zarządcy budynku.



Klimatyzacja

Klimatyzacja jest sterowana przez Miniserver w oparciu o dane dotyczące temperatury zewnętrznej i trybu pracy systemu wentylacji. Na dachu kompleksu mieszkalnego znajdują się łącznie trzy jednostki klimatyzacyjne, które są włączane jedna po drugiej w zależności od panującej na zewnątrz temperatury. Oznacza to, że pracują tylko te jednostki klimatyzacyjne, których funkcjonowanie jest rzeczywiście potrzebne; wszystkie trzy jednostki są uruchamiane niezwykle rzadko. Wydajność pompy zasilającej wentylację również jest regulowana w zależności od aktualnego trybu pracy (sterowanie odbywa się przez Modbus TCP).



Zarządzanie energią

System fotowoltaiczny także jest podłączony do Miniservera poprzez Modbus TCP, a jego stan przedstawiany jest w wizualizacji (stan zasobnika, jak również aktualna moc systemu fotowoltaicznego i stan naładowania akumulatora). Jeśli magazyn energii jest pełny, a z dachu nadal płynie nadwyżka energii, włącza się grzałka elektryczna, która podgrzewa ciepłą wodę. To efektywne i kompleksowe zarządzanie energią może w znacznym stopniu przyczynić się do ochrony środowiska.



Co klienci i partnerzy mówią o projekcie



Zrównoważony rozwój to temat, któremu poświęcamy dużo czasu podczas realizacji naszych projektów. Aby zoptymalizować zużycie energii przez jednostki mieszkalne, stosujemy inteligentną automatykę budynkową Loxone. W naszych mieszkaniach system Loxone nie tylko optymalizuje zużycie i klimatyzację poszczególnych mieszkań, ale także stwarza nowe możliwości monitorowania i zrównoważonego centralnego sterowania całymi kompleksami mieszkaniowymi.

Carsten Fritz

Kierownik, Vilshofen GmbH

Jako ciekawy dodatek, piec na pellet został również zintegrowany z tym projektem. Do komunikacji z nim służy dodatkowy Miniserver w piwnicy technicznej. Zapisuje on stany kotła i przekazuje je do Miniservera w modułach technologicznych.

Alois Blöchl

Kierownik, EBA-tech

Zdjęcia z projektu:

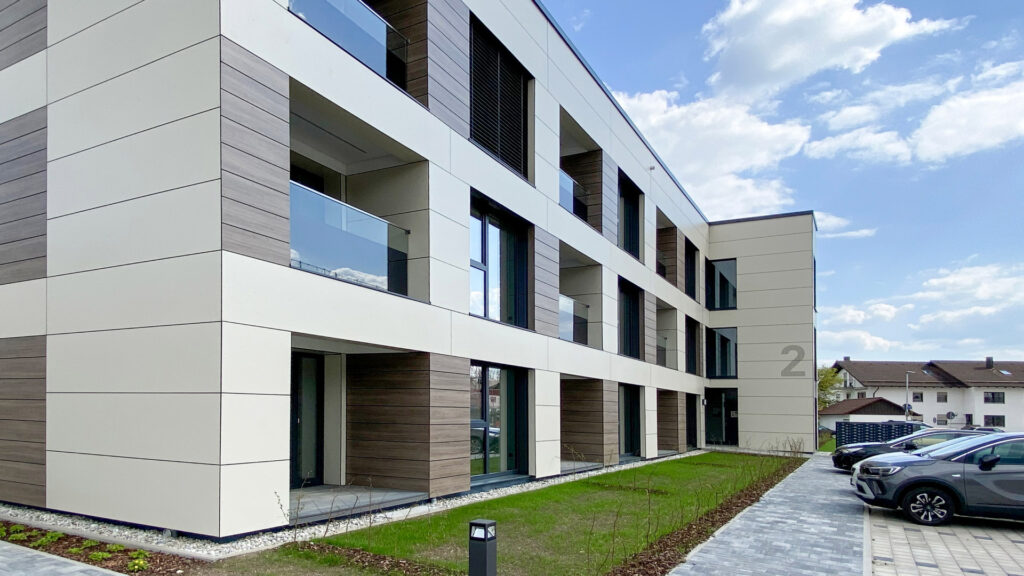

Widok zewnętrzny na kompleks w Pfarrkirchen
Hala produkcyjna firmy Vilshofen GmbH
Widok zewnętrzny na kompleks w Pfarrkirchen

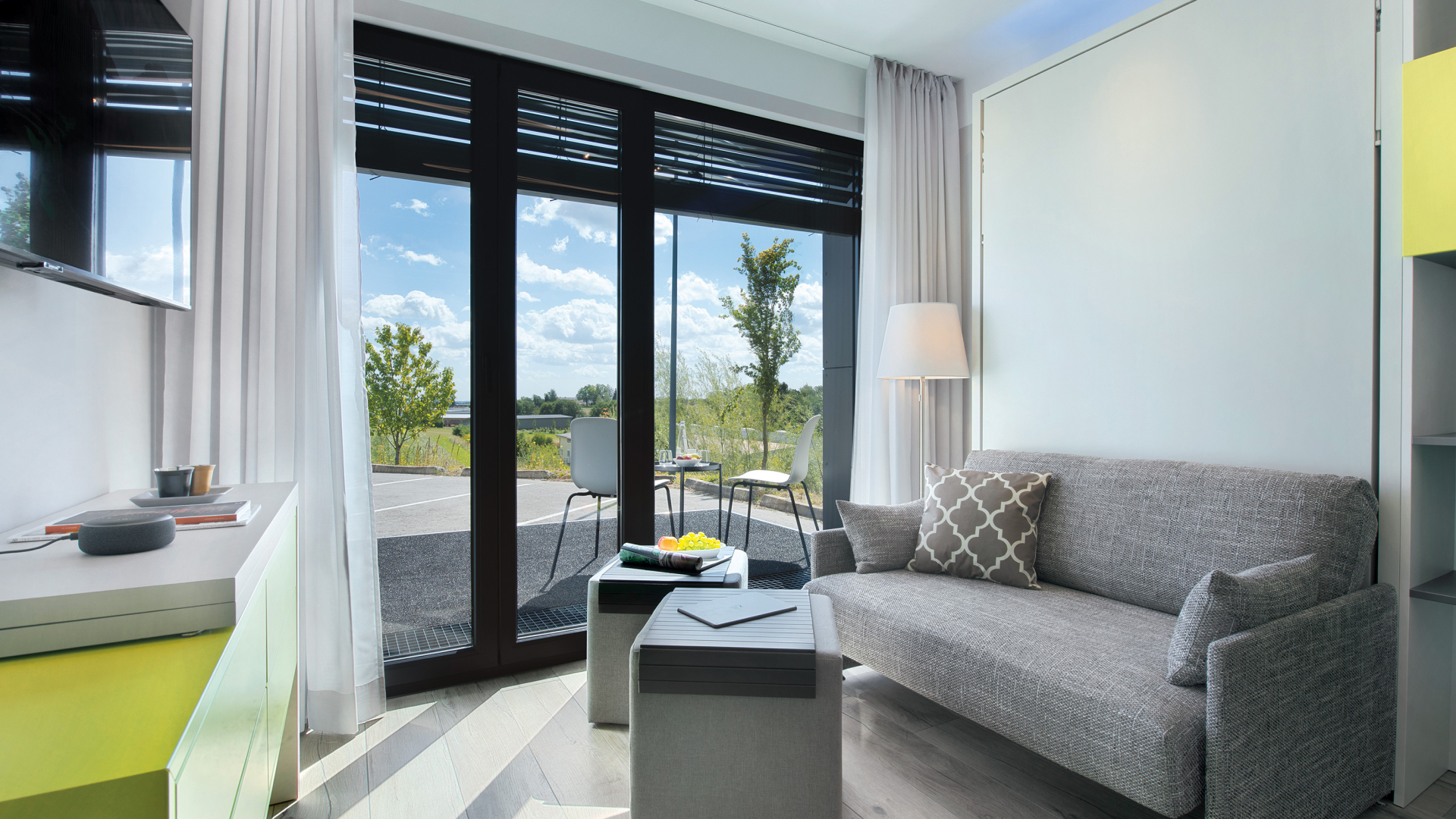

Salon jednostki mieszkalnej kompleksu w Pfarrkirchen
Widok zewnętrzny na kompleks w Pfarrkirchen
Hala produkcyjna firmy Vilshofen GmbH

© Zdjęcia: NXTBau
