O’BLOC: Zautomatyzowana hala do wspinaczki i boulderingu
Hala wspinaczkowa i boulderingowa O’BLOC w szwajcarskim Bernie jest jedną z najwyższych hal wspinaczkowych w Europie. Miniserver Loxone pomaga tu zapewnić jak najlepsze warunki dla trenujących sportowców. Od inteligentnego sterowania wentylacją, przez sterowanie oknami i drzwiami, po energooszczędne przygotowanie ciepłej wody w prysznicach.
Hala wspinaczkowa i boulderingowa O’BLOC w szwajcarskim Bernie jest jedną z najwyższych hal wspinaczkowych w Europie. Miniserver Loxone pomaga tu zapewnić jak najlepsze warunki dla trenujących sportowców. Od inteligentnego sterowania wentylacją, przez sterowanie oknami i drzwiami, po energooszczędne przygotowanie ciepłej wody w prysznicach.
W czym pomaga Loxone?
Regulacja wentylacji oparta na poziomie zanieczyszczenia pyłem drobnym
Miniserver (wejście analogowe)
Wielu wspinaczy używa magnezji do bezpiecznego trzymania się podczas wspinaczki. Z jednej strony środek zwiększa tarcie i zapobiega poceniu się rąk, z drugiej może powodować problemy na hali wspinaczkowej. Szczególnie w przypadku dużej liczby osób, ponieważ proszek obciąża i zanieczyszcza powietrze.
Dlatego też O’BLOC posiada urządzenie do pomiaru drobnego pyłu. Wentylator zasysa powietrze przez kanał, w którym czujnik „liczy“ cząsteczki pyłu i podaje wynik w postaci sygnału w miliamperach. 2 mA oznacza niskie obciążenie pyłem, a 20 mA – wysokie.
Jeśli wartość ta jest zbyt wysoka, otwierają się drzwi i okna elektryczne, aby zmniejszyć zanieczyszczenie drobnym pyłem. Z tego powodu przetwornik „zamienia“ mierzoną wartość czujnika na sygnał 0-10V, który może być przetwarzany przez Miniserver.
Fakty
Kraj:
Szwajcaria
Lokalizacja:
Hala wspinaczkowa i boulderingowa O’BLOC w Bernie
Powierzchnia całkowita:
1 820 m2
Partner Loxone:
Gerber AG
Sterowanie:
1x Miniserver
Fakty
Kraj:
Szwajcaria
Lokalizacja:
Hala wspinaczkowa i boulderingowa O’BLOC w Bernie
Powierzchnia całkowita:
1 820 m2
Partner Loxone:
Gerber AG
Sterowanie:
1x Miniserver
W czym pomaga Loxone?
Regulacja wentylacji oparta na poziomie zanieczyszczenia pyłem drobnym
Miniserver (wejście analogowe)
Wielu wspinaczy używa magnezji do bezpiecznego trzymania się podczas wspinaczki. Z jednej strony środek zwiększa tarcie i zapobiega poceniu się rąk, z drugiej może powodować problemy na hali wspinaczkowej. Szczególnie w przypadku dużej liczby osób, ponieważ proszek obciąża i zanieczyszcza powietrze.
Dlatego też O’BLOC posiada urządzenie do pomiaru drobnego pyłu. Wentylator zasysa powietrze przez kanał, w którym czujnik „liczy“ cząsteczki pyłu i podaje wynik w postaci sygnału w miliamperach. 2 mA oznacza niskie obciążenie pyłem, a 20 mA – wysokie.
Jeśli wartość ta jest zbyt wysoka, otwierają się drzwi i okna elektryczne, aby zmniejszyć zanieczyszczenie drobnym pyłem. Z tego powodu przetwornik „zamienia“ mierzoną wartość czujnika na sygnał 0-10V, który może być przetwarzany przez Miniserver.
Regulacja temperatury
Touch Tree, Czujnik klimatu pomieszczenia Air, Aktor zacieniania Air
Temperatura i wilgotność w hali wspinaczkowej jest mierzona w różnych punktach za pomocą ośmiu przycisków Touch Tree i kilku czujników klimatu pomieszczenia Air.
Jeśli temperatura lub wilgotność powietrza przekroczy określoną wartość docelową, otworzą się wybrane okna i drzwi. W zależności od temperatury zewnętrznej i ogólnej pogody, stworzono kilka możliwych scenariuszy wentylacji. Gdy pada deszcz, okna dachowe pozostają zamknięte. W miejsce zablokowanych okien otwierają się klapy wentylacyjne, które są zintegrowane z systemem za pomocą aktora zacieniania Air.
Wartości progowe mogą być w każdej chwili indywidualnie regulowane przez pracowników O’BLOC za pomocą aplikacji Loxone.
Sterowanie drzwiami i oknami
Nano IO Air, Multi Extension Air
O’BLOC posiada kilka dużych zwijanych drzwi i okien, które mogą być sterowane elektrycznie.
Rolety są standardowo przystosowane tylko do pełnej jazdy w górę albo w dół. Ponieważ rolety w O’BLOC służą do regulacji temperatury, wilgotności i jakości powietrza, konieczna była możliwość ich częściowego otwarcia. Udało się to osiągnąć dzięki zastosowaniu Nano IO Air. Umożliwia on nie tylko inteligentną integrację z systemem sterowania budynkiem, ale również indywidualne ustawienie czasu przesuwu rolet.
Okna w O’BLOC są również sterowane za pomocą Nano IO Air i Multi Extension Air oraz są monitorowane laserem ze względów bezpieczeństwa. Gdy wspinacz znajduje się w pobliżu okna, jest ono blokowane. W tym celu laser został zintegrowany z układem sterowania budynkiem poprzez styki cyfrowe (impuls po przerwaniu). Stan okien jest monitorowany za pomocą prostych styków magnetycznych oraz poprzez wejścia cyfrowe.
Miniserver (interfejs sieciowy)
O’BLOC posiada system PV o mocy 97 kWp, który jest zintegrowany z systemem Loxone poprzez interfejs sieciowy inwertera.
Ponieważ dostawca energii zapewnia maksymalne zasilanie o mocy 33 kWp, szczególnie ważne jest, aby poradzić sobie z obciążeniem dużej instalacji. Jeśli moc przekroczy tę wartość, system zwiększy własne zużycie w kilku fazach:
- Ładowanie łącznie czterech akumulatorów Nissana Leaf o pojemności 90 kWh i mocy 40 kW.
- Przygotowanie ciepłej wody do pryszniców w O’BLOC za pomocą wkładu grzewczego o mocy 40kW z kotłem o pojemności 5000 litrów – sterowanym przez Relay Extension.
- Ładowanie akumulatorów kilku elektrycznych podnośników używanych do zmiany dróg wspinaczkowych
Jeśli to nie wystarczy, falowniki w systemie są stopniowo redukowane do 50% – zaczynając od falownika, który w danym momencie produkuje najwięcej energii elektrycznej. Gdy i to nie wystarcza, wszystkie inwertery są redukowane do 25%.
Dodatkowo, falowniki w O’BLOC są automatycznie monitorowane pod kątem usterek. Jest to usługa, która w innym przypadku byłaby świadczona przez płatną firmę zewnętrzną. Jeśli falownik wytwarza mniej niż 100 kWh/dzień, można założyć usterkę. Powiadomienie push lub e-mail zaalarmuje odpowiednie osoby.
I wiele więcej
- Sterowanie oświetleniem (DALI) w oparciu o światło dzienne, czasu pracy i obecność w pomieszczeniach
- Monitorowanie temperatury lodówek i zamrażarek w strefie gastronomicznej i pomieszczeniu gospodarczym, z funkcją wysyłania powiadomień push do właściciela
- Monitorowanie systemu wentylacji w wilgotnych pomieszczeniach pod kątem usterek
- Włączanie i wyłączanie ekspresu do kawy na podstawie obecności
- Przejrzysta wizualizacja dzięki schematowi systemu
Co klienci i partnerzy mówią o projekcie?
Nie licząc wszystkich technicznych wymagań, głównym celem tego projektu było wyręczenie personelu z obsługi licznych technologii, ale mogli w pełni skupić się na gościach. Udało nam się to osiągnąć.

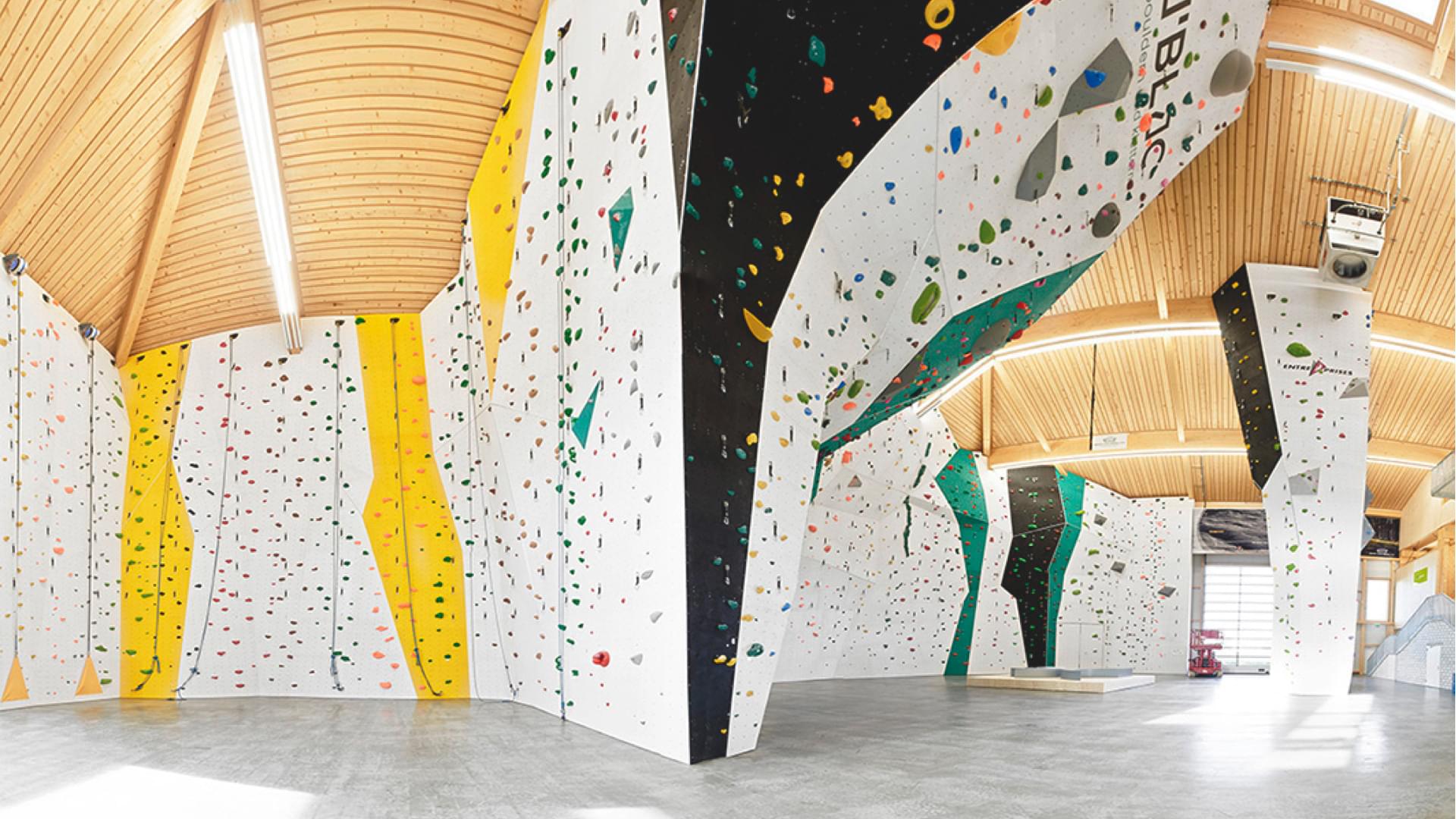

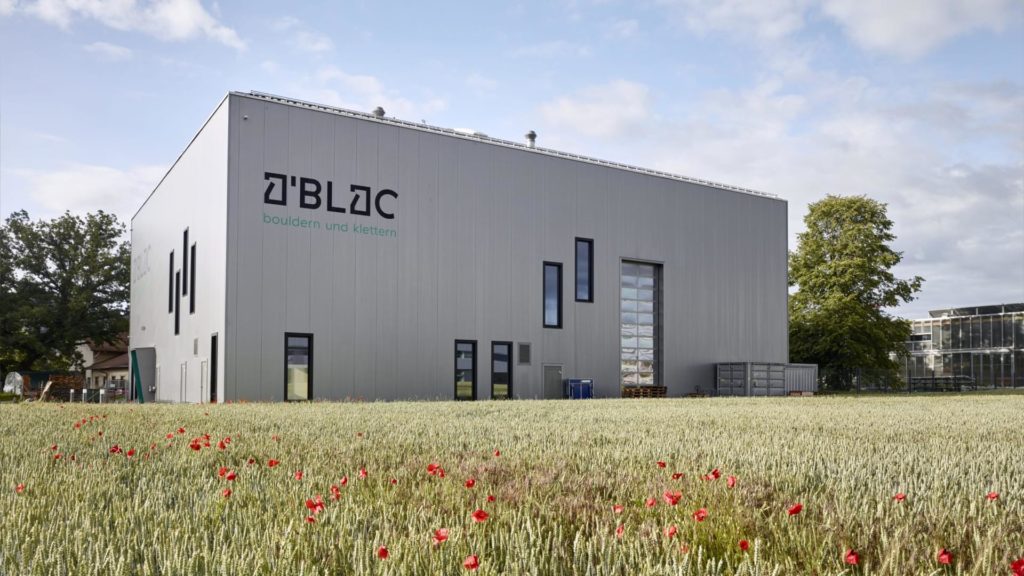

Zajrzyj do wnętrza hali O’BLOC
© Zdjęcia: O’bloc AG
