Podstawy okablowania

Dobre okablowanie decyduje o tym, czy projekt Loxone będzie niezawodnie działał przez lata. Poniżej znajdą Państwo podstawy planowania i limity, które należy uwzględnić.

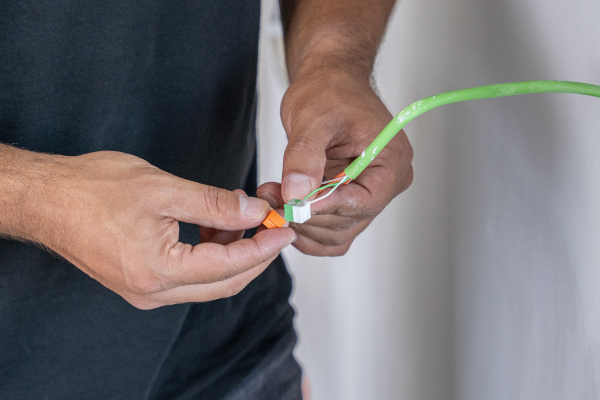

Instalator podłącza żyły zielonego kabla Tree Loxone
Podłączanie kabla Tree Loxone

Sprawdzone zalecenia naszych ekspertów Loxone, zaplanowane wyłącznie z produktami Loxone. Nie jedyna droga, ale bezpieczny punkt wyjścia.

01Właściwy kabel

Zielony kabel Tree to standard i łączy wszystkie produkty Loxone z Miniserverem. Tylko nieliczne przypadki wymagają innego lub dodatkowego kabla.

Kabel Zastosowanie
●Kabel Tree Wszystkie produkty Loxone, do interfejsu Tree Miniservera lub Tree Extension. Także Wall Display (Tree Turbo).
●Kabel Audio Głośniki. Ta sama logika kolorów, zasilanie parą 1,5 mm².
●Przewody dla odbiorników Dodatkowo do kabla Tree, np. dla silników rolet lub wallboxa.
●Sieć (PoE) Intercom.

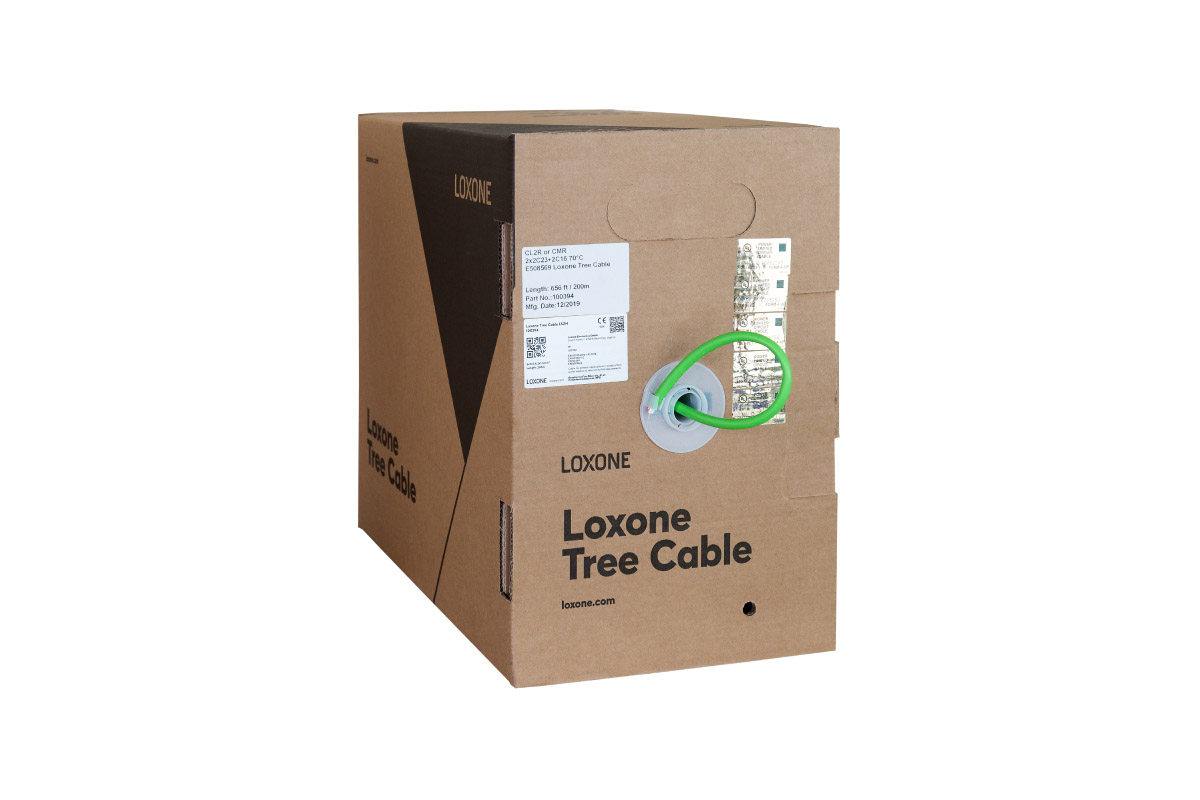

Karton z kablem Tree Loxone, zielony kabel
Kabel Tree Loxone, standard

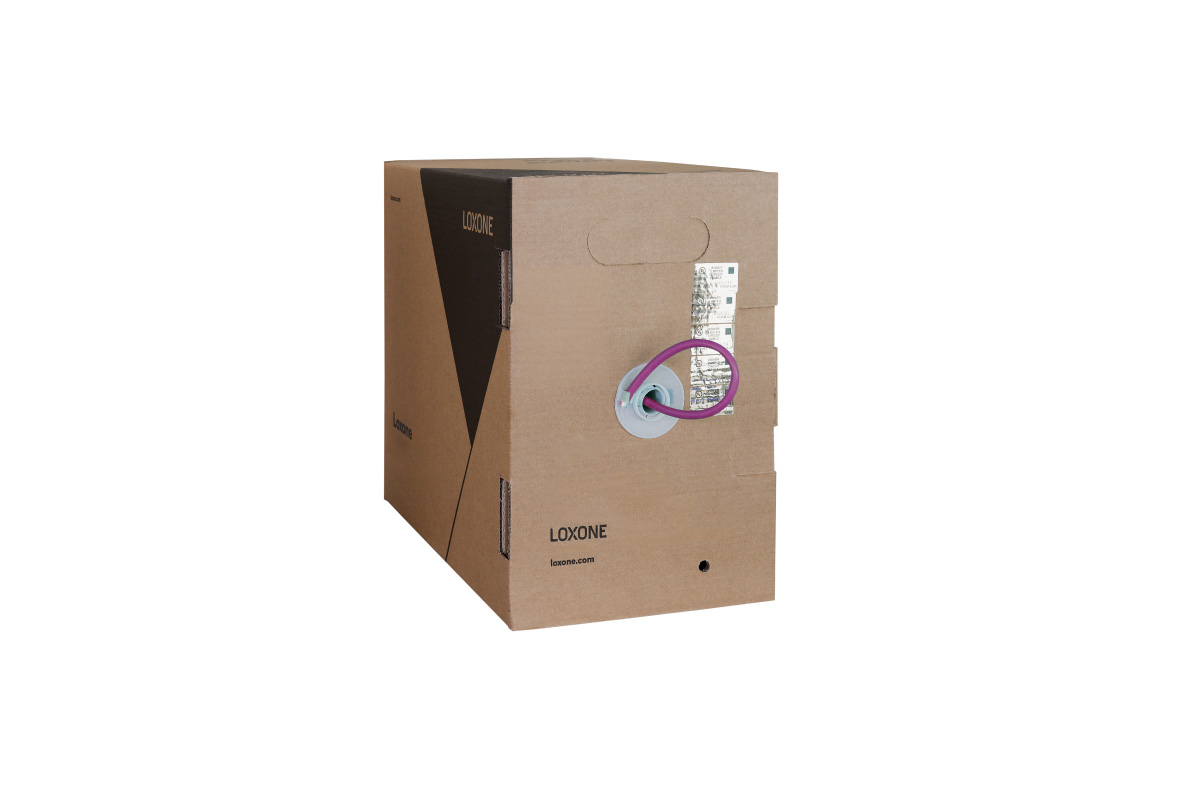

Karton z kablem Audio Loxone, fioletowy kabel
Kabel Audio Loxone, do głośników

02Kolor do koloru

Kolorowe zaciski pokazują, gdzie podłączyć każdą żyłę: zielona para do zielonego zacisku, pomarańczowa do pomarańczowego, kolorowa żyła po lewej, biała po prawej. Kabel Tree ma dwie skręcone pary 0,8 mm: zielony/biały dla linii danych oraz pomarańczowy/biały dla 24 V do przycisków, czujników i urządzeń o niskim poborze mocy. Do tego dwie żyły 1,5 mm² pomarańczowa/biała dla urządzeń o wyższym poborze mocy, takich jak LED Spoty lub ściemniacze.

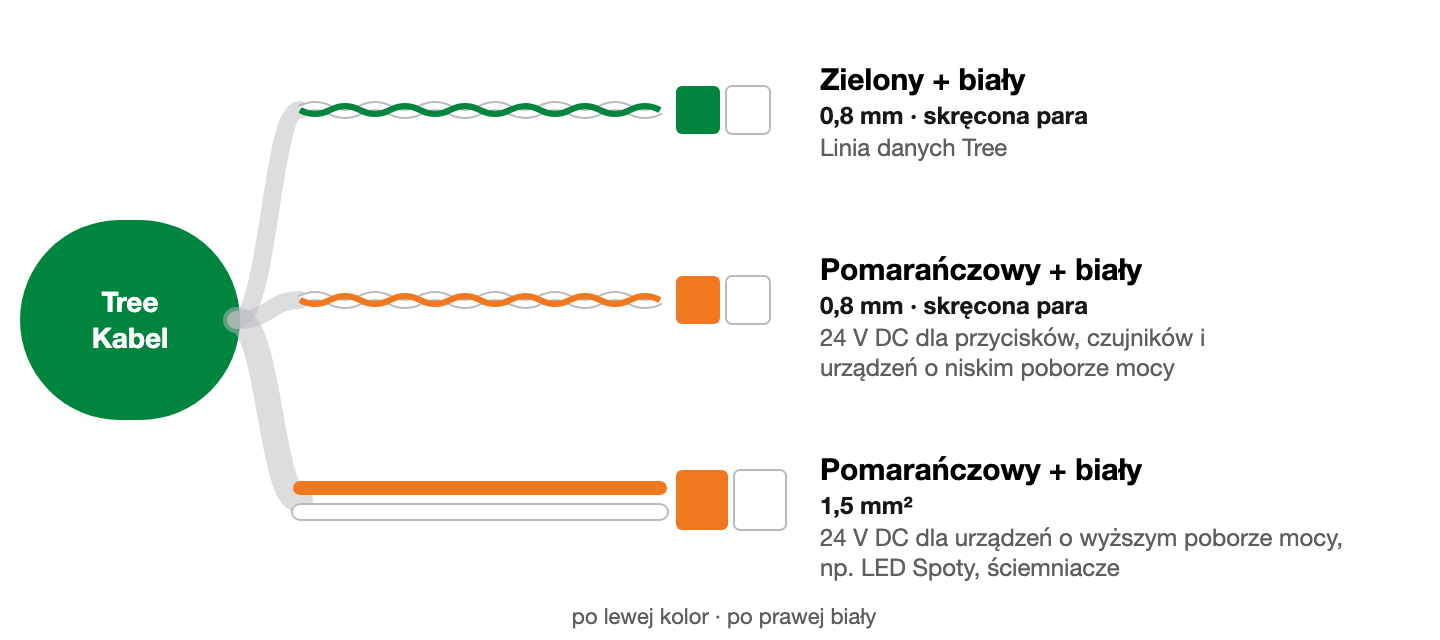

Żyły kabla Tree: zielony/biały i pomarańczowy/biały jako skręcone pary 0,8 mm oraz pomarańczowa i biała 1,5 mm². Kolor do koloru, kolorowa żyła po lewej, biała po prawej.

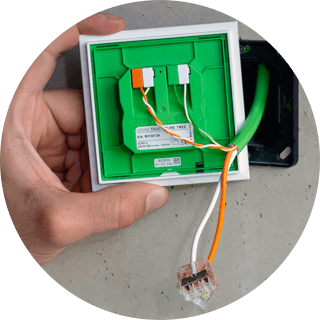

Tył Touch Pure Tree z pomarańczowym/białym i zielonym/białym w zaciskach tego samego koloru
Touch Pure Tree: dwie pary żył, dwa zaciski

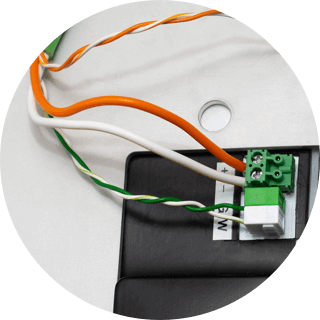

LED Spot Tree z grubymi żyłami pomarańczową/białą na zasilaniu i zieloną/białą na Tree
LED Spot: żyły pomarańczowa/biała 1,5 mm² dla większej mocy

Zasada: kolor do koloru, kolorowa po lewej, biała po prawej, w każdym produkcie Loxone. Dzięki temu instalację łatwo przekazać współpracownikom lub podwykonawcom.

03Jeden kabel Tree na pomieszczenie

Zasada ogólna: jeden kabel Tree na pomieszczenie, z powrotem do rozdzielnicy. Wszystkie produkty Loxone w pomieszczeniu są podłączone do tego kabla.

30 m²
ok. jeden kabel Tree na 30 m²
500 m
maks. długość linii danych na gałąź Tree
50
maks. urządzeń Tree na gałąź Tree
35
zalecane na start, z rezerwą
  • Łączyć małe pomieszczenia. WC lub schowek dzielą kabel z innym pomieszczeniem.
  • Dzielić duże pomieszczenia. Otwarta strefa dzienna otrzymuje dwa lub więcej kabli.
  • Rozdzielacz ogrzewania podłogowego traktować jak osobne pomieszczenie, z własnym kablem Tree.
  • Nie wykorzystywać limitu do końca. Zostawić rezerwę na późniejsze rozbudowy.

500 m dotyczy linii danych. Przy odbiornikach dużej mocy, takich jak oprawy Tree lub ściemniacze, długość jest często znacznie mniejsza z powodu spadku napięcia.

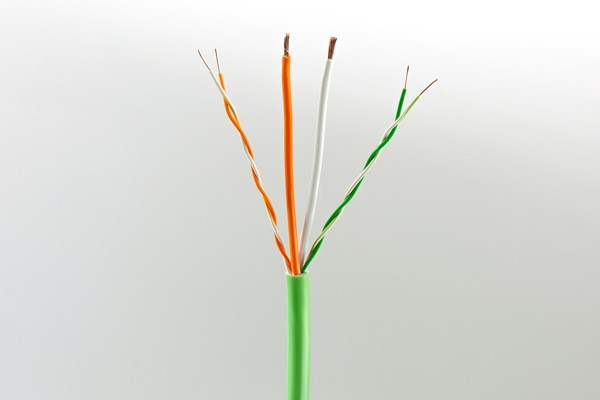

Zielony kabel Tree Loxone z odizolowanymi żyłami pomarańczową, białą i zieloną
Zielony kabel Tree Loxone: pomarańczowy/biały dla 24 V DC, zielony/biały dla linii danych Tree

04Kabel Audio

Fioletowy kabel Audio Loxone ma tę samą logikę kolorów, ale tylko dwie pary: zielony/biały (0,8 mm) dla danych i pomarańczowy/biały (1,5 mm²) dla zasilania 24 V. Głośniki potrzebują więcej mocy, dlatego nie ma cienkiej pary zasilającej.

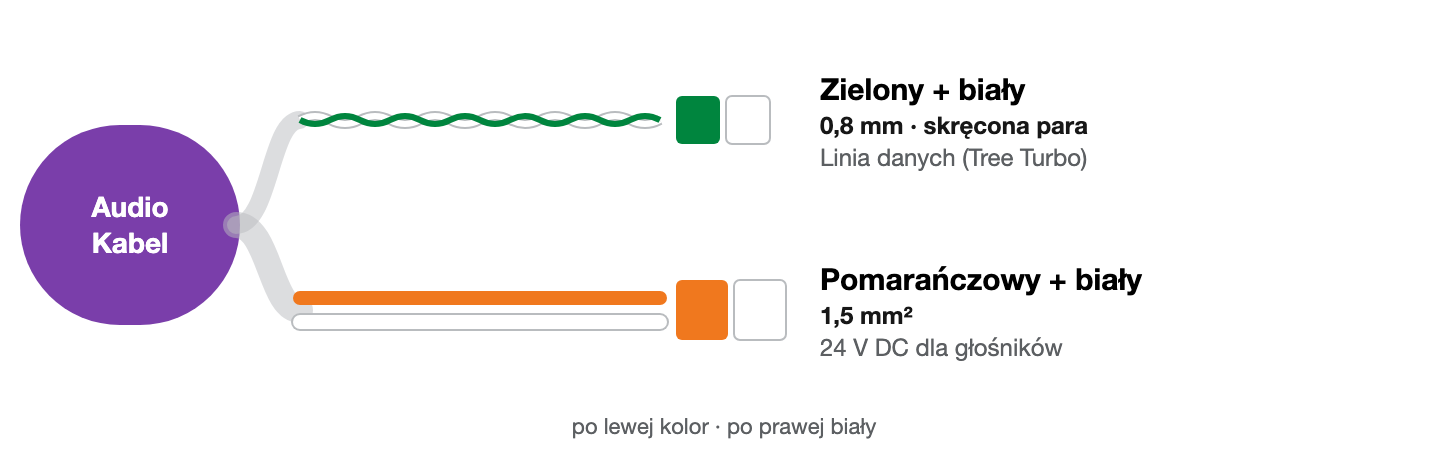

Żyły kabla Audio: zielony/biały jako skręcona para 0,8 mm dla danych, pomarańczowy/biały 1,5 mm² dla zasilania. Kolor do koloru, kolorowa żyła po lewej, biała po prawej.
  • Jeden kabel Audio na pomieszczenie lub strefę audio.
  • Maksymalnie trzy głośniki na kabel Audio.
  • Najpierw zaplanować strefy audio, potem głośniki i kable.
  • Logika Master/Client: jeden głośnik Master na strefę, w razie potrzeby uzupełniony głośnikami Client.

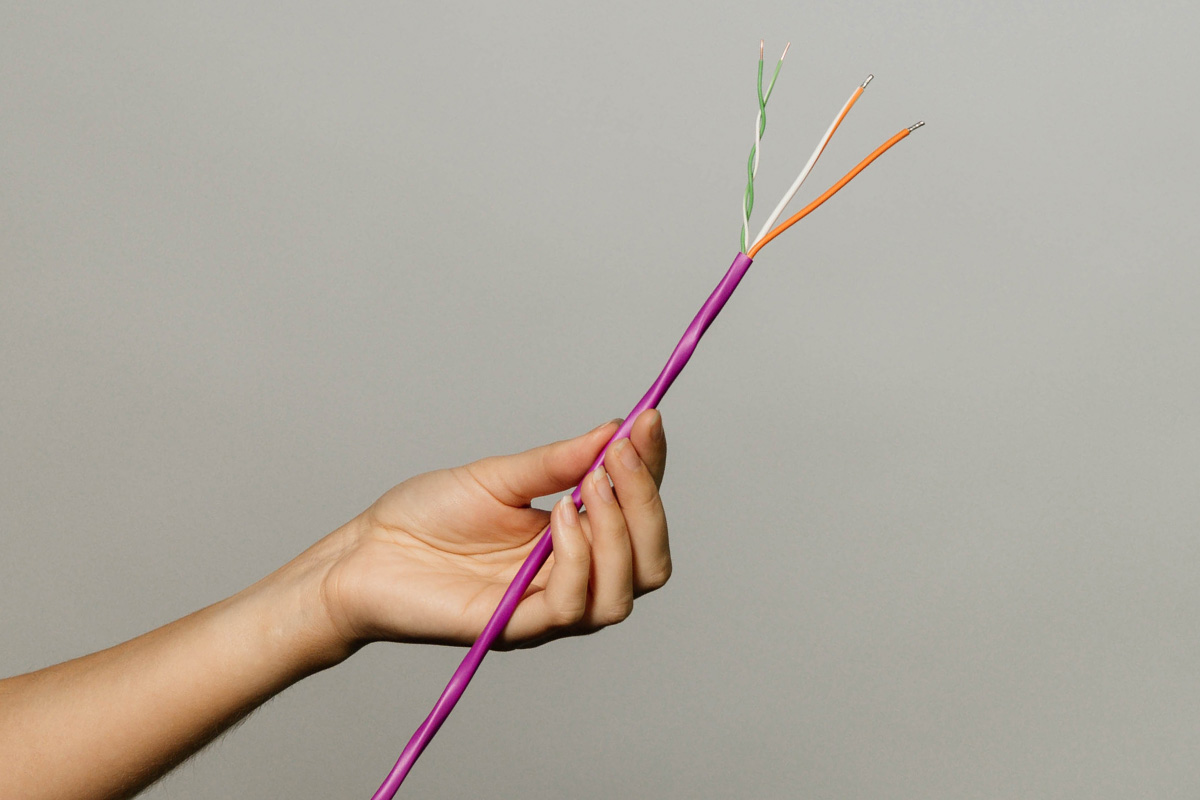

Fioletowy kabel Audio Loxone z odizolowanymi żyłami
Fioletowy kabel Audio Loxone

Więcej informacji: w dokumentacji audio i w naszych szkoleniach audio.

05Topologia: wszystko dozwolone, tylko nie pierścień

Tree dopuszcza linię, gwiazdę, magistralę z odgałęzieniami lub drzewo, także mieszane. Jedyne, czego nigdy nie wolno zrobić, to zamknąć pierścień: powoduje błędy komunikacji i może sprawić, że urządzenia Tree nie zostaną znalezione. Zalecamy topologię drzewa.

Topologia drzewa

Drzewo (Tree)
zalecane
Topologia linii

Linia
dozwolone
Topologia gwiazdy

Gwiazda
dozwolone
Topologia magistrali z odgałęzieniami

Magistrala z odgałęzieniami
dozwolone
Topologia pierścienia, niedozwolona

Pierścień
nigdy

06Przykład: jedna kondygnacja krok po kroku

Punktem wyjścia wszystkich kabli jest rozdzielnica z Miniserverem w pomieszczeniu technicznym. Większe projekty mogą mieć kilka rozdzielnic lub Miniserverów.

Krok 1: kable Tree

Mniej więcej jeden kabel Tree na pomieszczenie. Łazienka i WC dzielą jeden, rozdzielacz ogrzewania podłogowego otrzymuje własny.

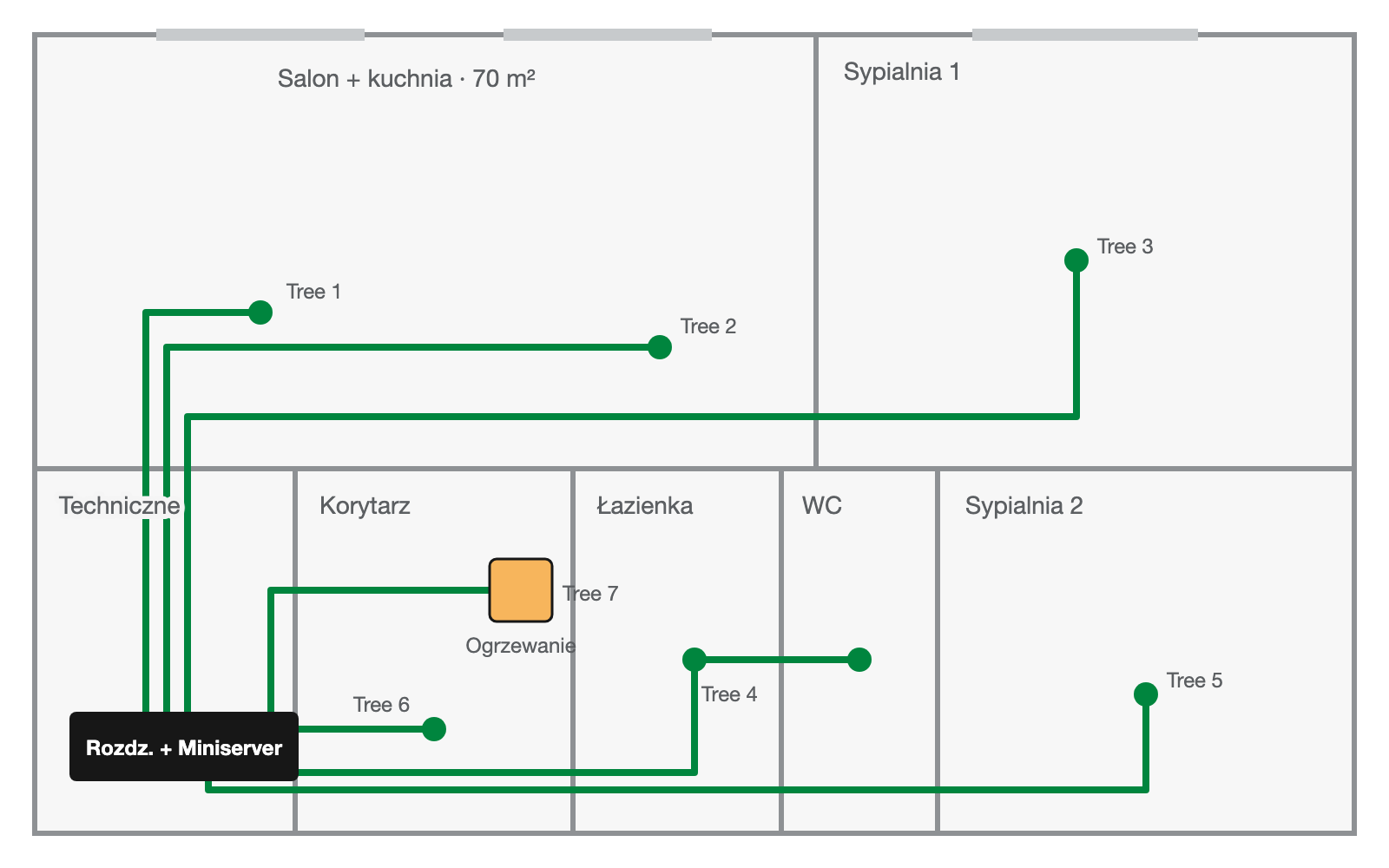

Przykładowy rzut z siedmioma kablami Tree

Krok 2: strefy audio

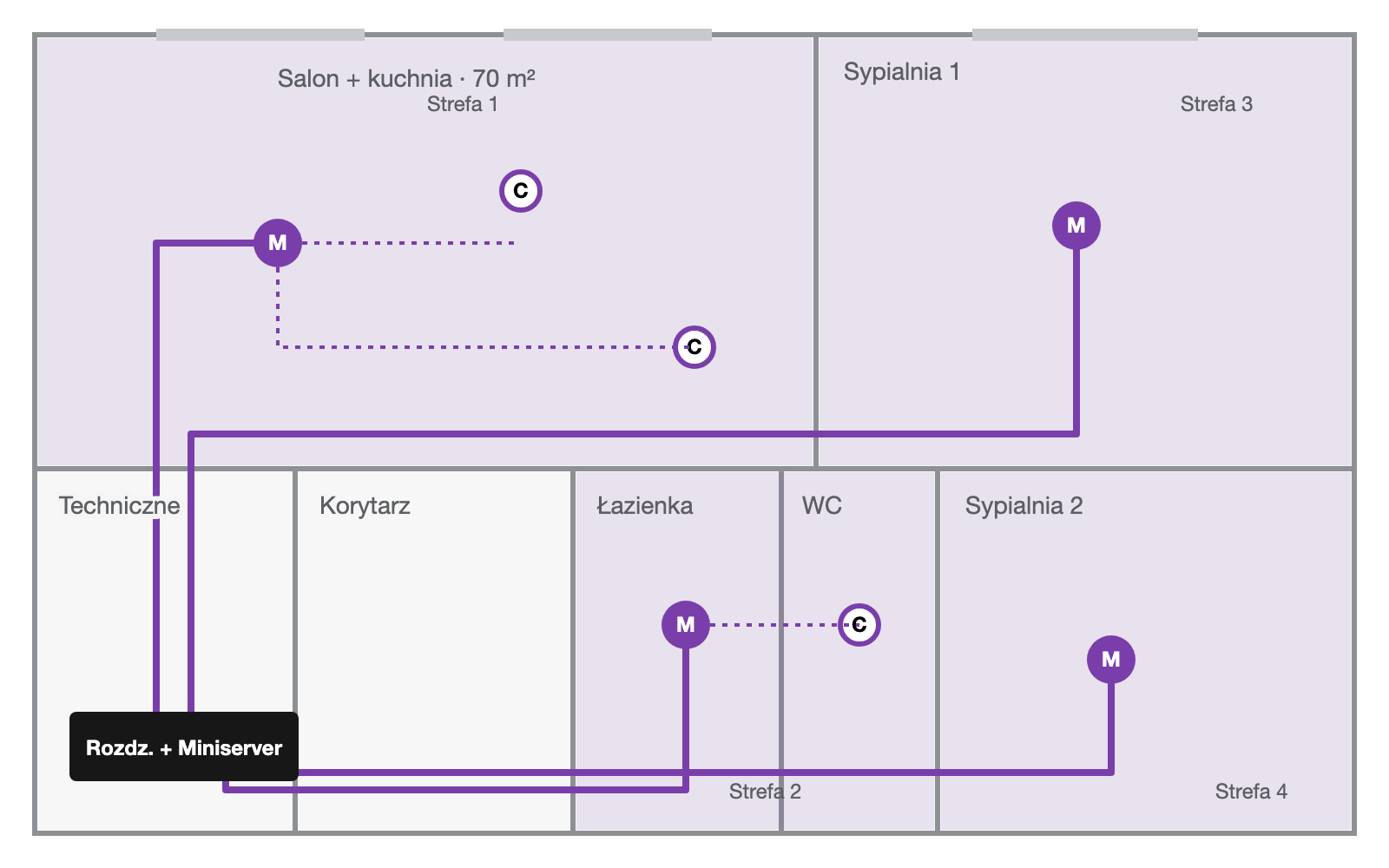

Jedna strefa audio dla kuchni i salonu, jedna dla łazienki i WC, po jednej dla każdej sypialni. Każda strefa ma głośnik Master (M), w razie potrzeby uzupełniony głośnikami Client (C).

Przykładowy rzut z czterema strefami audio

07Dlaczego kable i produkty Loxone

Z produktami i kablami Loxone najbezpieczniej i najprościej dojść do inteligentnego domu.

  • Mniej okablowania. Jeden kabel na pomieszczenie zamiast jednego na urządzenie.
  • Elastycznie. Późniejsze zmiany są łatwe, nawet po latach.
  • Prosta instalacja. Logika kolorów ułatwia przekazanie pracy współpracownikom lub podwykonawcom.

Przed instalacjąLista kontrolna

  • ☐  Czy dla każdego produktu zaplanowano właściwy kabel?
  • ☐  Czy w Tree nigdzie nie ma pierścienia?
  • ☐  Czy połączono wspólną masę (GND), także przy kilku zasilaczach?
  • ☐  Czy uwzględniono limity kabli i spadek napięcia oraz zaplanowano rezerwę?
  • ☐  Czy zaplanowano zasilanie i zasilanie awaryjne (backup)?
  • ☐  Czy różne napięcia są prawidłowo rozdzielone?

Kilka minut planowania oszczędza później godziny, ponieważ większość „problemów z oprogramowaniem” okazuje się problemami z okablowaniem.
