Informace ke kabeláži

JAK SPRÁVNĚ ZAPOJIT KABELÁŽ

Následující pokyny jsou určené pro elektrikáře, kteří nesou zodpovědnost za profesionální a správné zapojení řešení domácí automatizace od Loxone.

VŠEOBECNÉ INFORMACE

Pokud narazíte při instalaci na nějaké potíže a nebo dotazy k našim produktům, neváhejte nás kontaktovat. Naše technická podpora je Vám k dispozici.

ZÁKLADNÍ TIPY PRO KABELÁŽ

Následující tipy a užitečné rady Vám zajistí hladký průběh instalace:

• Naše řešení ovládání je napájeno 24 V síťovým zdrojem. V jednom řešení je možné provozovat 30 Loxone Extension na 1 Loxone Miniserver.
• Aby bylo možné používat naše zařízení k ovládání, měly by být všechny kabely zapojeny do našeho zařízení v rozvodné skříni.
• Pro snazší instalaci a přehlednost doporučujeme použít Loxone Tree kabel
  Ideální pro všechny produkty Tree
• Loxone Link (sběrnice) může být maximálně 500 metrů dlouhá a zapojení prvků musí být paralelní (topologie daisy-chain).
• Sběrnice musí být u posledního zařízení zakončena 120 Ohm odporem (přibalen ke každému Miniserveru)
• Pokud je zapojen pouze Miniserver bez Extensionů, sběrnice pak nesmí být zakončena odporem.
• Elektrické připojení musí být provedeno v souladu s právními předpisy země.
• Pro Loxone Link použijte kroucený kabel (např. Cat 7, Cat 5, modrá kroucená dvoulinka)
• Pro tlačítka s teplotním senzorem nebo jiné analogové senzory, či jiná přenášená data se používá FTP CAT 7.
• Silovou část rozvodů je nutno dimenzovat (průřez) dle zátěže.

Pro prevenci úplných poruch v případě zkratu, doporučujeme pro napájení 24 V použít více obvodů.
S vysoce výkonnými napájecími zdroji je můžete vytvořit správným zajištěním obvodů ve vztahu k průřezu kabelu nebo použitím vlastních napájecích zdrojů pro vlastní obvody.
Vytvořte samostatné obvody pro ovládací zařízení, Tree zařízení a případně několik pro spotřebiče, jako je LED osvětlení.

Záporné póly (GND) jednotlivých zdrojů napájení musí být vzájemně propojeny. To je nutné proto, že komunikace ze zařízení (například prostřednictvím Link, Tree, nebo analogové vstupy / výstupy), má společný potenciál. Pokud toto propojení chybí, může dojít k selhání datových přenosů nebo v nejhorším případě i k poškození rozhraní.

Zařízení, která nepoužívají kabelový přenos dat, lze provozovat pomocí SELV. Příklad: RGBW Dimmer Air s vlastním napájením. Zde není nutné připojení PELV ani GND k jiným napájecím zdrojům. Jedná se o elektricky nezávislou součást instalace.

OBSAH

• Základní tipy pro kabeláž
• Výstavba rozvaděče
• Zapojení Miniserveru a napájecího zdroje
• Zapojení Miniserveru a Extensionu s více napájecími zdroji
• Připojení Extensionu k Miniserveru
• Kabeláž Loxone Tree zařízení

Zapojení digitálního vstupu

Obecný příklad zapojení dveřních/okenních kontaktů:

Zapojení senzoru s výstupem s otevřeným kolektorem (OPEN DRAIN):

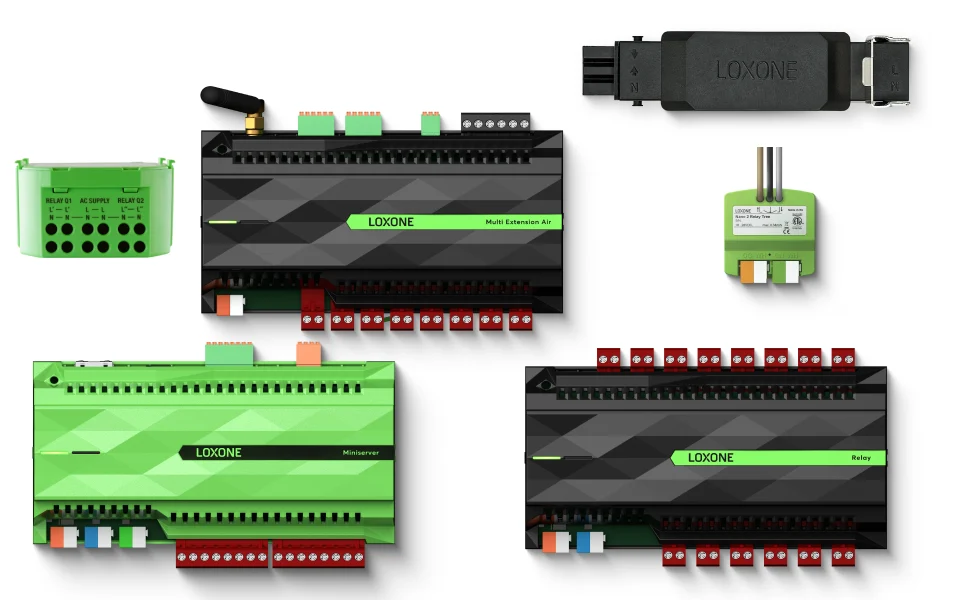

Zařízení, pomocí kterých je možné zapojit digitální vstup:

VÝSTAVBA ROZVADĚČE

Na obrázku níže můžete vidět strukturu hlavního a podružného rozvaděče. V každém rozvaděči doporučujeme použít separátní zdroj(e) pro následující oblasti:

• Zařízení v rozvaděči (Miniserver, Extensiony, …).
• Zdroje pro periférie (pohybové senzory, tlačítka, hlavice, …).
• Zdroje pro LED osvětlení.

Všechny zdroje musejí mít propojené svorky GND (doporučujeme průřez 2,5 mm2).

Pro přehledné zapojení rozvaděče doporučujeme použít svorkovnice pro všechny vstupy a výstupy rozvaděče. Udržíte tak pořádek v kabeláži i když se změní zapojení některého vstupu v elektroinstalaci. Protože se může stát, že něco přehlédnete nebo opomenete, doporučujeme počítat s rezervami vstupů a výstupů.

Pro možnost změny zapojení v samotném rozvaděči a jeho celkovou přehlednost doporučujeme používat kabelové žlaby mezi DIN lištami a po stranách rozvaděče. Mezi Loxone komponentem a žlabem by měla být mezera alespoň 3cm pro snadnější zapojení.

Pro zapojení sběrnice Loxone Link vně rozvaděče doporučujeme kroucenou dvoulinku, nejlépe stíněnou CAT7. Pro realizaci kabeláže uvnitř rozvaděče se perfektně hodí dvoužilový kroucený kabel za naší nabídky, který je barevně odlišen následujícím způsobem:

• Oranžová/bílá = napájení Extensionů
• Modrá/bílá = Loxone sběrnice (Link)
• Zelená/bílá = Loxone Tree

Vzhledem k tomu, že budete technologie jistě do budoucna rozšiřovat, doporučujeme vám automaticky počítat s větším rozvaděčem.

ZAPOJENÍ MINISERVERU A NAPÁJECÍHO ZDROJE

1. Zapojte napájecí AC adaptér do Vašeho Loxone Miniserveru
2. Do elektrické sítě zapojte až po dokončení celé instalace

ZAPOJENÍ MINISERVERU A EXTENSIONU S VÍCE NAPÁJECÍMI ZDROJI

Schéma zapojení pro Loxone Miniserver a Extension s více napájecími zdroji.

Všechny napájecí zdroje musí mít propojeny GND (zem). V opačném případě může dojít k problému rozdílu potenciálu.

PŘIPOJENÍ EXTENSIONU K MINISERVERU

1. Připojte zdroj napájení z Vašeho Miniserveru do Loxone Extension
2. Spojte Loxone link na Miniserveru s Loxone link na Loxone Extension
3. Ujistěte se, že je Loxone link posledního Loxone extension zapojen do 120 Ohm terminátoru!
   Pozor: Pokud není připojen žádný Extesnion, neukončujte sběrnici odporem.

KABELÁŽ LOXONE TREE ZAŘÍZENÍ

Toto zapojení, kde jsou jednotlivé prvky napájené pomocí CAT7 kabelu, platí pouze pro nevýkonové prvky, jakou jsou Touch tree, Pohybový senzor tree a další.
