Základy kabeláže

Dobrá kabeláž rozhoduje o tom, či projekt Loxone beží roky spoľahlivo. Nájdete tu základy plánovania a limity, ktoré treba dodržať.

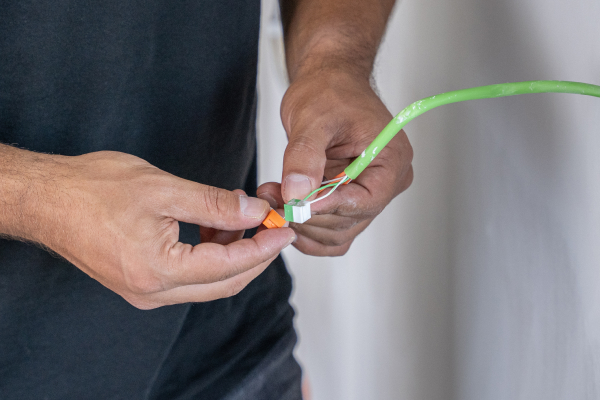

Inštalatér pripája žily zeleného kábla Loxone Tree
Pripojenie kábla Loxone Tree

Osvedčené odporúčania našich expertov Loxone, plánované výhradne s produktmi Loxone. Nie je to jediná cesta, ale bezpečný východiskový bod.

01Správny kábel

Zelený Tree kábel je štandard a spája všetky produkty Loxone s Miniserverom. Iba v niekoľkých prípadoch je potrebný iný alebo ďalší kábel.

Kábel Použitie
●Tree kábel Všetky produkty Loxone, k rozhraniu Tree na Miniserveri alebo Tree Extension. Aj Wall Display (Tree Turbo).
●Audio kábel Reproduktory. Rovnaká farebná logika, napájanie cez pár 1,5 mm².
●Káble pre spotrebiče Navyše k Tree káblu, napr. pre motory žalúzií alebo wallbox.
●Sieť (PoE) Intercom.

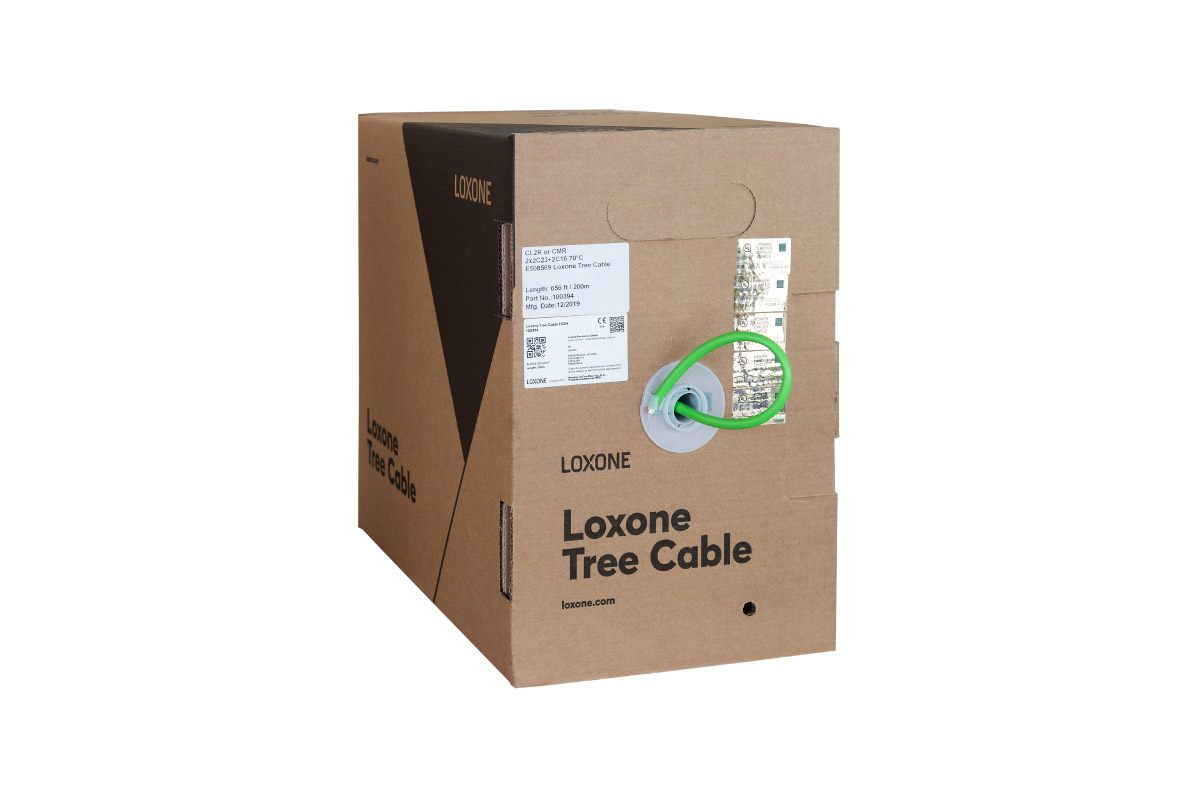

Krabica Loxone Tree kábla so zeleným káblom
Loxone Tree kábel, štandard

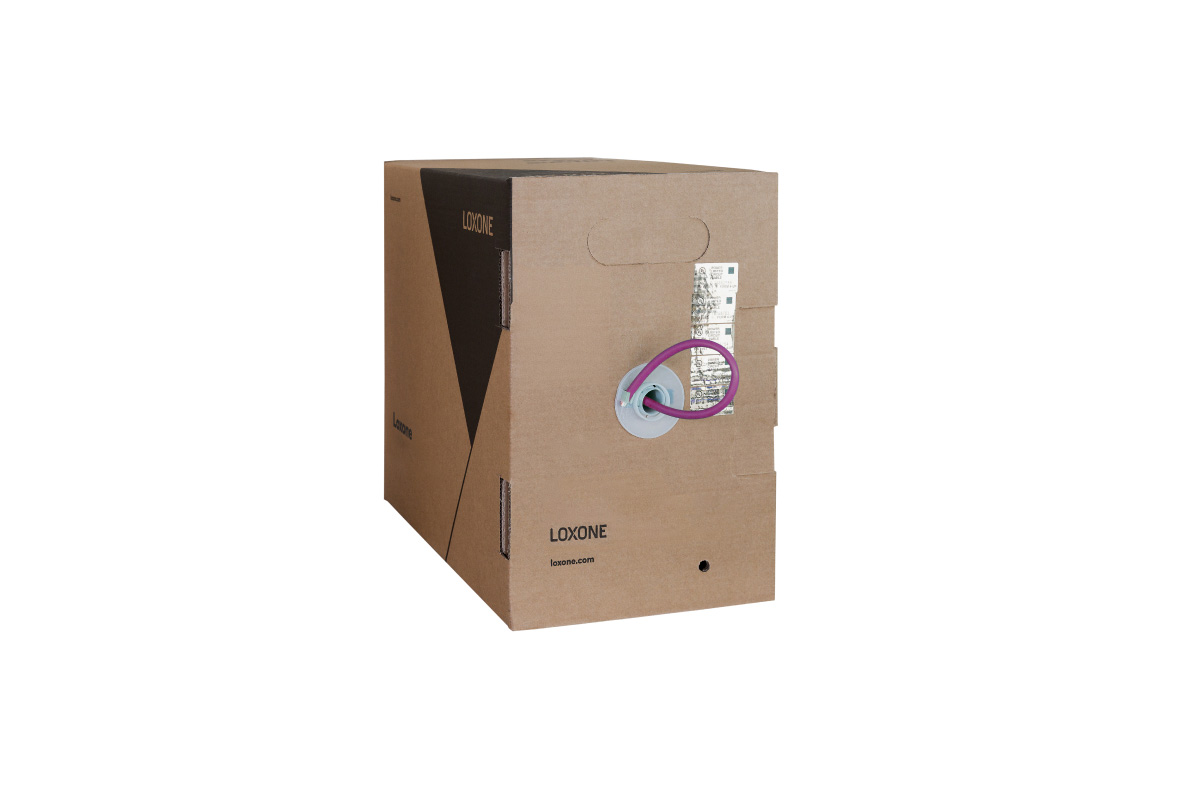

Krabica Loxone Audio kábla s fialovým káblom
Loxone Audio kábel, pre reproduktory

02Farba na farbu

Farebné svorky ukazujú, kam patrí ktorá žila: zelený pár do zelenej svorky, oranžový do oranžovej, farebná žila vľavo, biela vpravo. Tree kábel má dva krútené páry 0,8 mm: zelená/biela pre dátovú linku, oranžová/biela pre 24 V k tlačidlám, senzorom a zariadeniam s nízkym príkonom. K tomu dve žily 1,5 mm² v oranžovej/bielej pre zariadenia s vyšším príkonom, ako sú LED Spoty alebo stmievače.

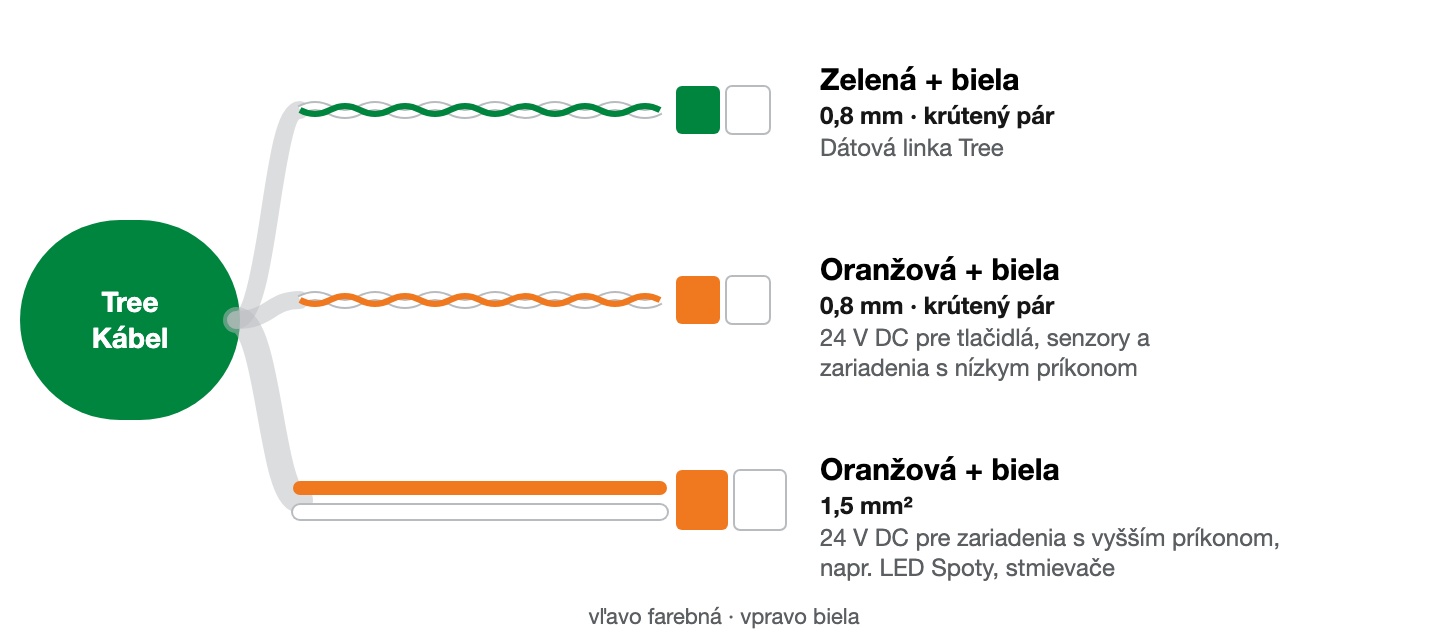

Žily Tree kábla: zelená/biela a oranžová/biela ako krútené páry 0,8 mm, k tomu oranžová a biela 1,5 mm². Farba na farbu, farebná žila vľavo, biela vpravo.

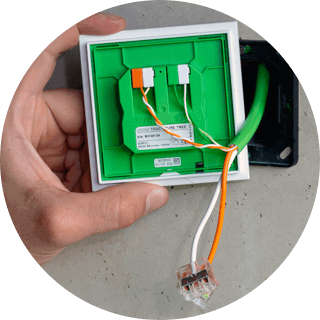

Zadná strana Touch Pure Tree s oranžovou/bielou a zelenou/bielou vo svorkách rovnakej farby
Touch Pure Tree: dva páry žíl, dve svorky

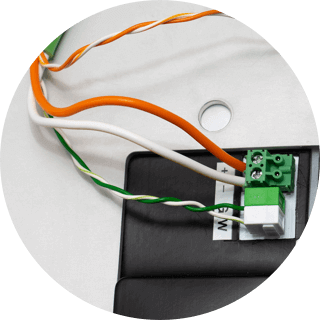

LED Spot Tree s hrubými oranžovými/bielymi žilami na napájaní a zelenou/bielou na Tree
LED Spot: oranžové/biele žily 1,5 mm² pre vyšší výkon

Pravidlo: farba na farbu, farebná vľavo, biela vpravo, pri každom produkte Loxone. Inštaláciu tak možno ľahko odovzdať kolegom alebo subdodávateľom.

03Jeden Tree kábel na miestnosť

Základné pravidlo: jeden Tree kábel na miestnosť, späť do rozvádzača. Všetky produkty Loxone v miestnosti sa pripájajú na tento kábel.

30 m²
približne jeden Tree kábel na 30 m²
500 m
max. dĺžka dátovej linky na vetvu Tree
50
max. zariadení Tree na vetvu Tree
35
odporúčané na začiatok, s rezervou
  • Malé miestnosti zlúčiť. WC alebo komora zdieľajú kábel s inou miestnosťou.
  • Veľké miestnosti rozdeliť. Otvorený obytný priestor dostane dva alebo viac káblov.
  • Rozdeľovač kúrenia brať ako samostatnú miestnosť, s vlastným Tree káblom.
  • Nevyužívať limit naplno. Nechajte rezervu pre neskoršie rozšírenia.

500 m platí pre dátovú linku. Pri výkonnejších spotrebičoch, ako sú svietidlá Tree alebo stmievače, je dĺžka kvôli úbytku napätia často výrazne kratšia.

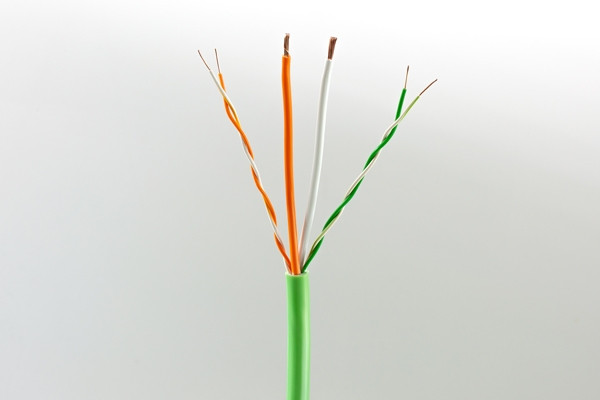

Odizolovaný zelený Loxone Tree kábel s oranžovou, bielou a zelenou žilou
Zelený Loxone Tree kábel: oranžová/biela pre 24 V DC, zelená/biela pre dátovú linku Tree

04Audio kábel

Fialový Loxone Audio kábel sleduje rovnakú farebnú logiku, ale iba s dvoma pármi: zelená/biela (0,8 mm) pre dáta a oranžová/biela (1,5 mm²) pre napájanie 24 V. Reproduktory potrebujú viac výkonu, preto tenký napájací pár odpadá.

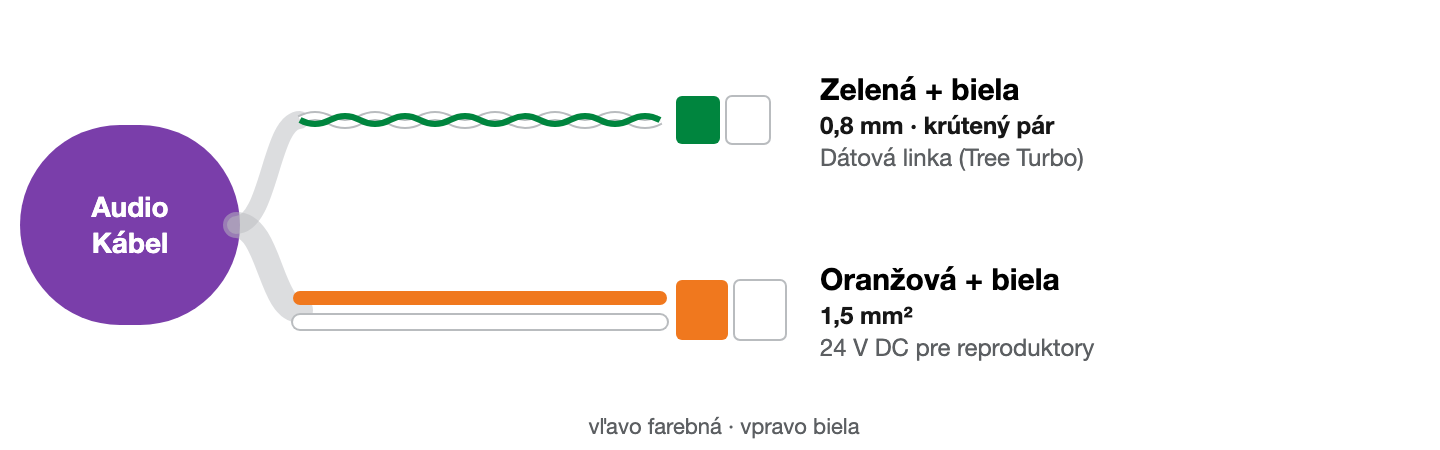

Žily Audio kábla: zelená/biela ako krútený pár 0,8 mm pre dáta, oranžová/biela 1,5 mm² pre napájanie. Farba na farbu, farebná žila vľavo, biela vpravo.
  • Jeden Audio kábel na miestnosť alebo audio zónu.
  • Najviac tri reproduktory na jeden Audio kábel.
  • Najprv naplánovať audio zóny, potom reproduktory a káble.
  • Logika Master-Client: jeden reproduktor Master na zónu, podľa potreby doplnený reproduktormi Client.

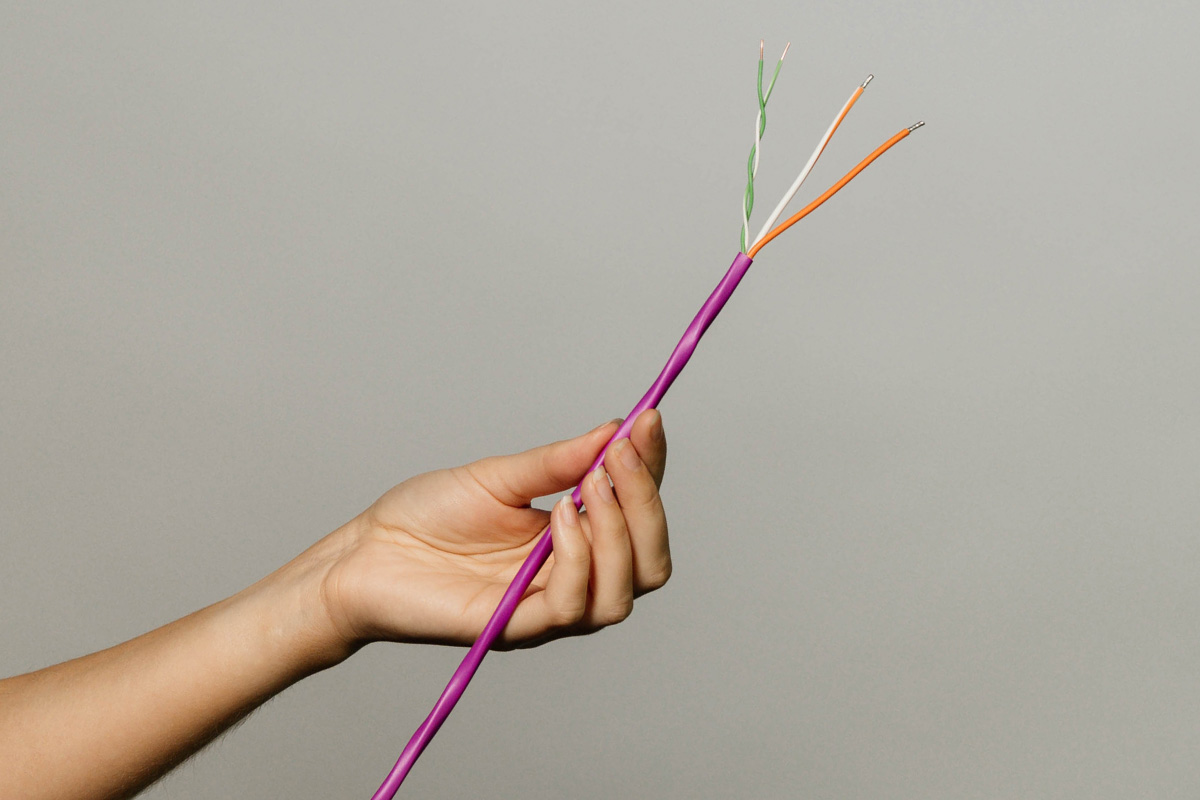

Fialový Loxone Audio kábel s odizolovanými žilami
Fialový Loxone Audio kábel

Viac informácií: v dokumentácii k audiu a v našich audio školeniach.

05Topológia: všetko povolené, len nie kruh

Tree umožňuje líniu, hviezdu, zbernicu s odbočkami alebo strom, aj kombinovane. Nikdy však nesmiete uzavrieť kruh: spôsobuje chyby komunikácie a môže viesť k tomu, že zariadenia Tree nebudú nájdené. Odporúčame topológiu strom.

Topológia strom (Tree)

Strom (Tree)
odporúčané
Topológia línia

Línia
povolené
Topológia hviezda

Hviezda
povolené
Topológia zbernica s odbočkami

Zbernica s odbočkami
povolené
Topológia kruh, nepovolené

Kruh
nikdy

06Príklad: jedno podlažie krok za krokom

Východiskom všetkých káblov je rozvádzač s Miniserverom v technickej miestnosti. Väčšie projekty môžu mať viac rozvádzačov alebo Miniserverov.

Krok 1: Tree káble

Približne jeden Tree kábel na miestnosť. Kúpeľňa a WC zdieľajú jeden, rozdeľovač kúrenia dostane vlastný.

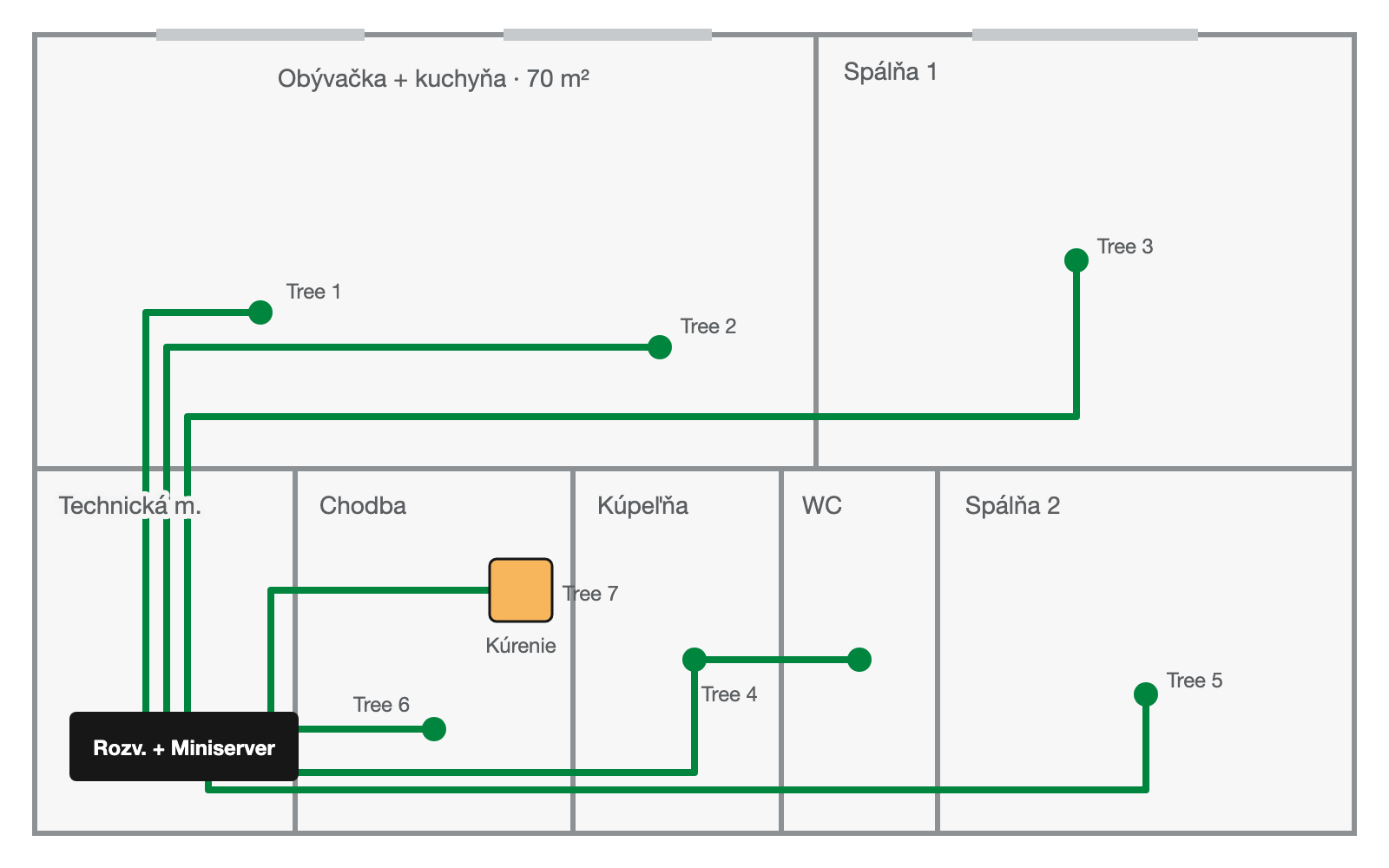

Ukážkový pôdorys so siedmimi Tree káblami

Krok 2: audio zóny

Jedna audio zóna pre kuchyňu a obývačku, jedna pre kúpeľňu a WC, po jednej pre každú spálňu. Každá zóna má reproduktor Master (M), podľa potreby doplnený reproduktormi Client (C).

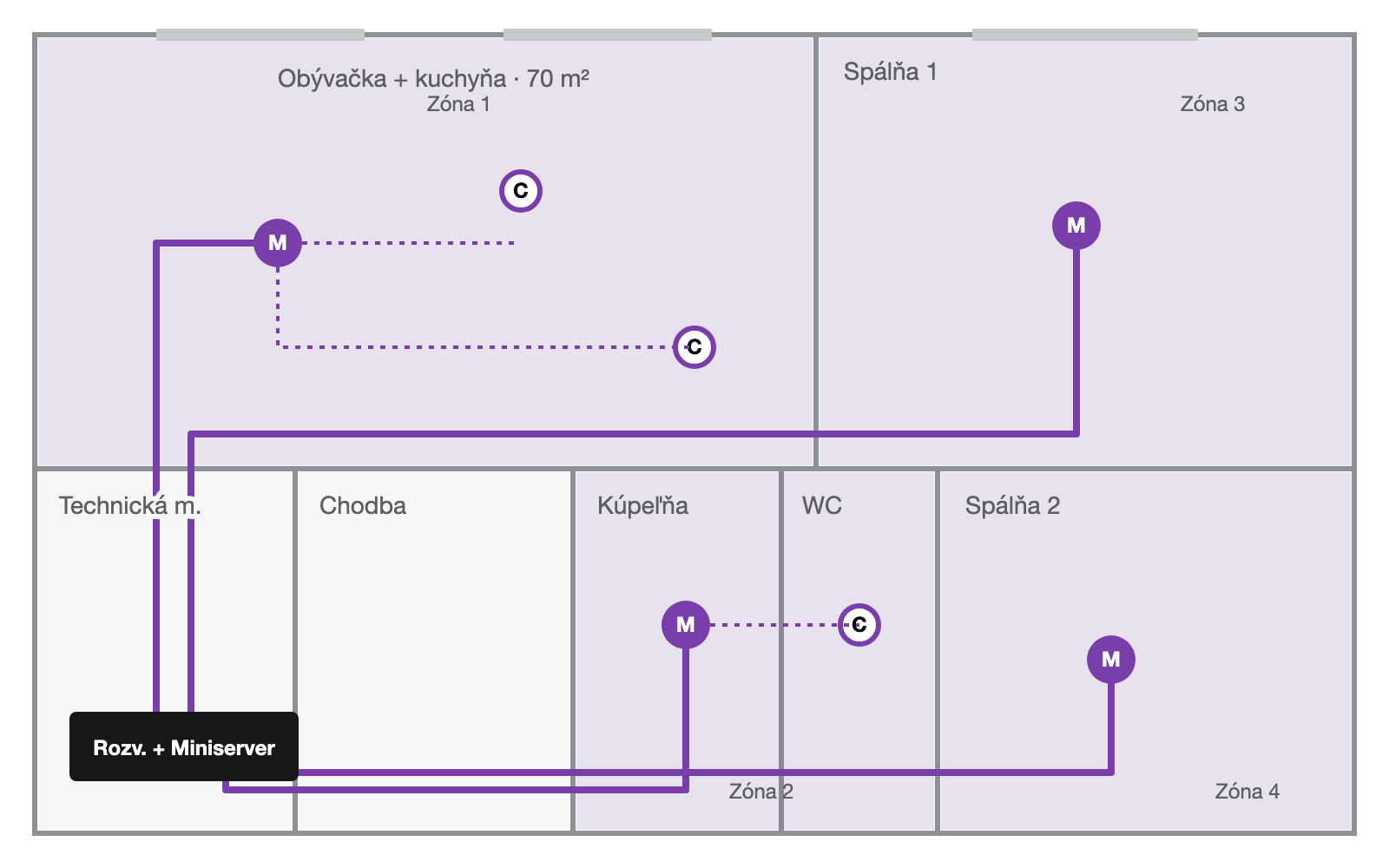

Ukážkový pôdorys so štyrmi audio zónami

07Prečo káble a produkty Loxone

S produktmi a káblami Loxone sa k inteligentnej domácnosti dostanete najbezpečnejšie a najjednoduchšie.

  • Menej kabeláže. Jeden kábel na miestnosť namiesto jedného na zariadenie.
  • Flexibilné. Neskoršie zmeny sú ľahké aj po rokoch.
  • Jednoduchá inštalácia. Farebná logika uľahčuje odovzdanie kolegom alebo subdodávateľom.

Pred inštaláciouKontrolný zoznam

  • ☐  Je pre každý produkt naplánovaný správny kábel?
  • ☐  Nie je nikde v Tree kruh?
  • ☐  Je spoločná zem (GND) prepojená, aj pri viacerých zdrojoch?
  • ☐  Sú dodržané limity káblov a úbytok napätia, je naplánovaná rezerva?
  • ☐  Je naplánované napájanie a záloha?
  • ☐  Sú rôzne napätia riadne oddelené?

Pár minút plánovania ušetrí neskôr hodiny, pretože väčšina „softvérových problémov“ sú problémy s kabelážou.
