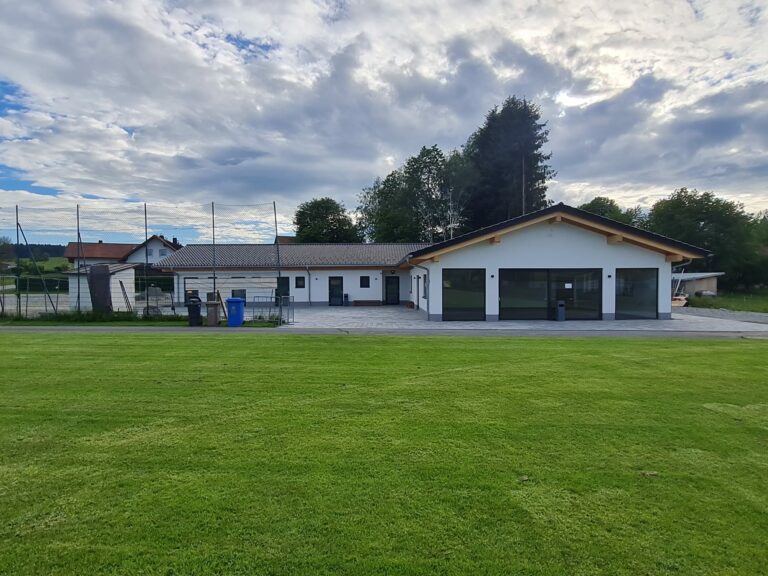

Sportcentrum DJK Schönbrunn

Bij sportclub DJK in Schönbrunn am Lusen wordt het sportcentrum volledig gerenoveerd.



Het verouderde gebouw wordt aanzienlijk vergroot en volledig gerenoveerd.

Naast de energiezuinige renovatie willen het bestuur en de leden van de vereniging het gebouw ‘slim’ maken, zodat bepaalde leden de verlichting, met name de schijnwerperinstallatie, op afstand kunnen aansturen.

In deze context moeten niet alleen de schijnwerpers, maar het gehele gerenoveerde sportcentrum op afstand en ter plaatse intelligent worden aangestuurd.

Het ventilatiesysteem moet worden geïntegreerd via Modbus TCP/IP.



Een van de belangrijkste taken is om alles “slim” te maken:

- De douches dienen middels vochtsensoren via de ventilatie op een “schimmelvrije” luchtvochtigheid geregeld te worden.

- De polyvalente ruimte moet geventileerd worden via een CO²-sensor en de vochtigheidsmeetwaarde.

- Iedere ruimte in het gebouw dient uitgeschakeld te worden via “centraal uit”. Bij de toegangsdeur moet het gehele gebouw aan- en uitgeschakeld worden.

- Bepaalde ruimtes dienen voorzien te zijn van aanwezigheidsmelders. Deze worden ook gebruikt voor het alarmsysteem.

- De verantwoordelijken willen het binnenklimaat (verwarming + ventilatie) ook extern kunnen regelen. Het ventilatiesysteem ondersteunt het ModBus (TCP/IP) protocol en dient eveneens geïntegreerd te worden.

- Het schijnwerpersysteem moet ook via het besturingssysteem worden geïntegreerd.

Toen we ernaar vroegen, was het duidelijk dat dit project perfect bij Loxone paste.

Eén van de basisprincipes van mijn projecten is dat elke kamer via Loxone geschakeld kan worden. Ook dat bepaalde stopcontacten via de relaisverlenging worden aangestuurd.

Ik heb voor het eerst de CO² Sensor Tree geïntegreerd. Deze werkt net zo betrouwbaar als zijn analoge voorganger. Hierdoor wordt de ventilatieklep voor de polyvalente ruimte geopend. Anders ventileert het ventilatiesysteem alleen de douches van de thuis- en uitteams om de luchtvochtigheid daarin te reguleren.

Het schijnwerpersysteem wordt eveneens via relaisverlenging geschakeld. Vanwege bestaande constructies kon dit niet dimbaar worden uitgevoerd.

De polyvalente ruimte wordt hoofdzakelijk verlicht via RGBW-uitbreidingen in de onderverdelingen en de bijbehorende LED-strips in geschikte aluminium rails.

Tijdens de bouwfase kwam er nog een eis bij: de sprinklerinstallatie op het centrale plein met een Siemens-besturingssysteem was verouderd en moest nu via een modern systeem worden aangestuurd... uiteraard Loxone...

Ook de geluidsinstallatie in de multifunctionele ruimte wordt gerealiseerd met behulp van Loxone en de audioserver. De resultaataankondigingen moeten via aankondiging in de Loxone-app worden gedaan.

Het ventilatiesysteem wordt uitgelezen en aangestuurd via Modbus TCP/IP. Zodra de CO²-waarden in de meerkamer stijgen, wordt een klep voor de kamer geopend. De doucheruimtes worden geventileerd met behulp van een vochtsensor en worden traploos geregeld.
