Hotel Siesta - volledig geïntegreerd

                                    array(24) {
  ["id"]=>
  int(12964)
  ["name"]=>
  string(37) "Hotel Siesta - volledig geïntegreerd"
  ["slug"]=>
  string(12) "hotel-siesta"
  ["challenge"]=>

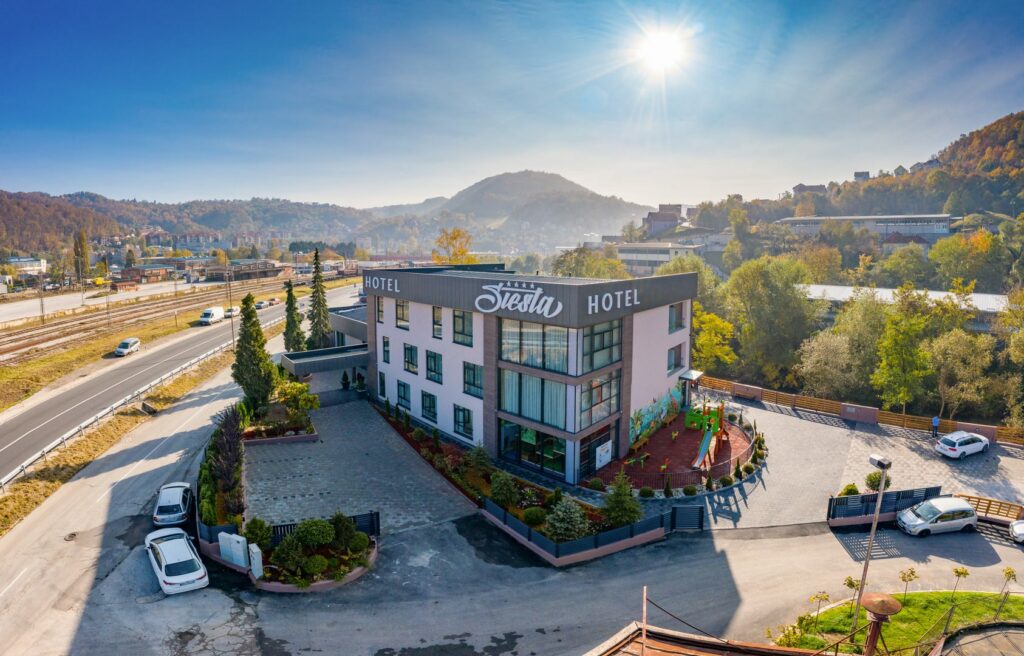

  string(286) "Hotel Siesta is een 4-sterrenhotel met 18 kamers, een restaurant en een banketzaal, in totaal ongeveer 3000 m². Wij werden ingehuurd om de automatisering en bediening van de verlichting- en HVAC-systemen uit te voeren, evenals de centrale grafische gebruikersinterface en visualisatie."
  ["solution"]=>
  string(2504) "Het hotel is functioneel verdeeld in twee delen: kamers met een restaurant en een receptiehal (eerste deel) en een banketzaal (tweede deel). Deze twee delen worden afzonderlijk behandeld en gecontroleerd.

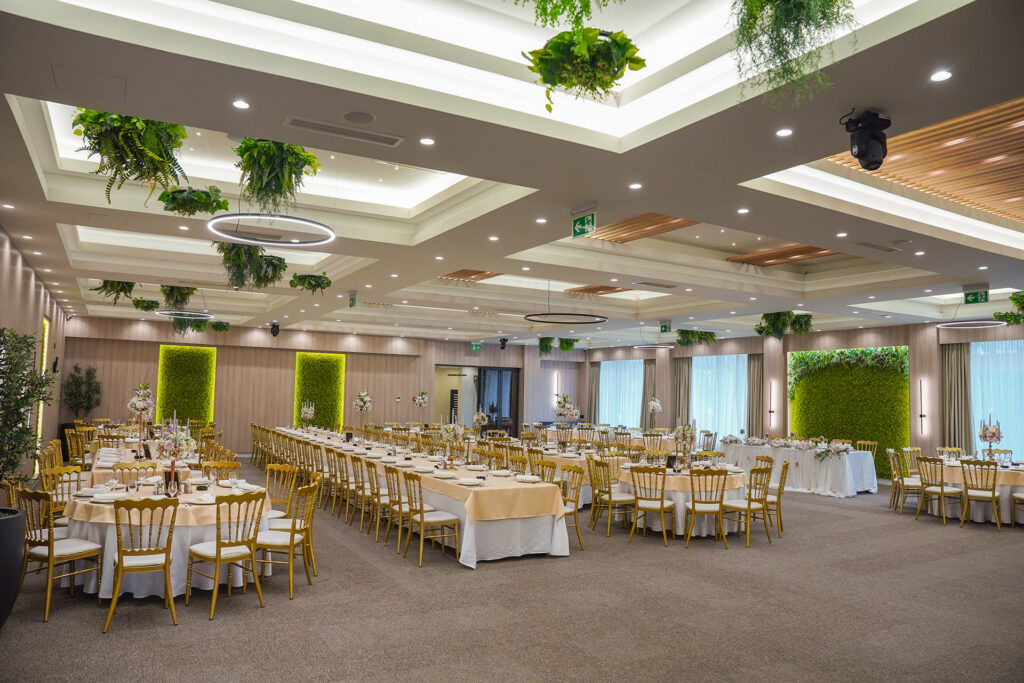

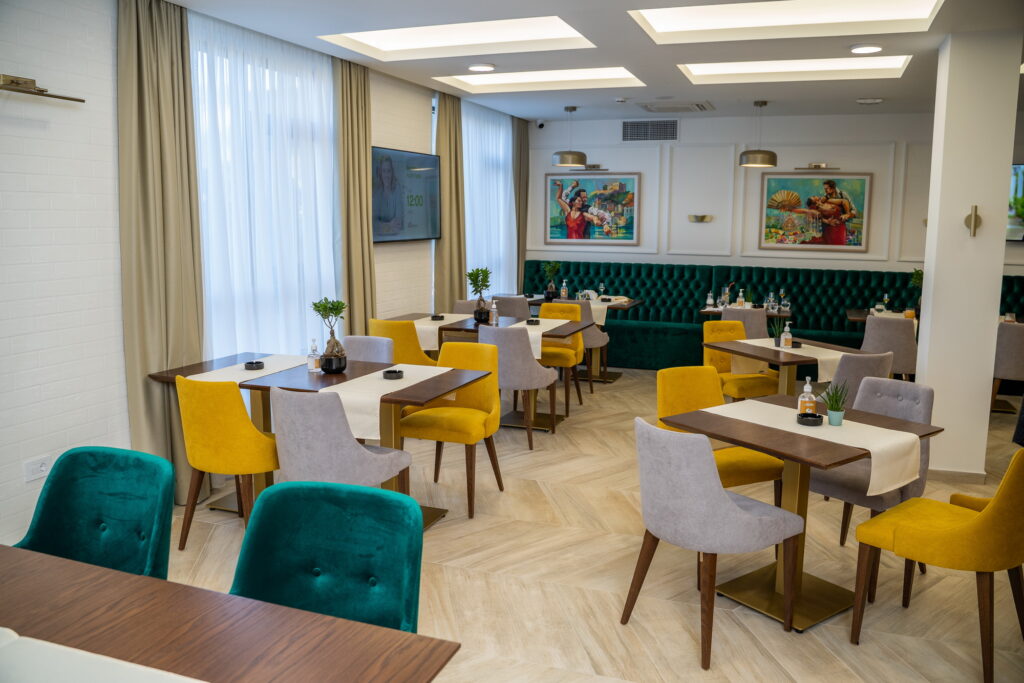

De verlichting in het restaurant, de receptiehal, de gevels van het hotel en de binnenplaats wordt geregeld met 44 aan/uit-circuits. Het verlichtingssysteem in de banketzaal bestaat uit 38 aan/uit-circuits en 16 RGBW LED-strips die worden aangestuurd door een DMX Extension. De verlichting is georganiseerd in verschillende stemmingen om alle verlichtingsomgevingen te bereiken, dimbaar, met aangename tinten.



De automatisering van de kamers wordt niet gedaan door Loxone, maar een systeem voor noodoproepen (SOS) wel. Er zijn verschillende PIR-sensoren in het gebouw, voornamelijk voor verlichting. Deze sensoren zijn verbonden met Loxone via digitale ingangen en worden ook gebruikt voor het inbraakalarmsysteem in verschillende zones.



Koeling wordt gerealiseerd met Mitsubishi VRF buiten- en binnenunits. De communicatie met Loxone gebeurt via het Modbus-communicatieprotocol. Verwarming en ventilatie van het restaurant en de banketzaal worden verzorgd door twee luchtbehandelingskasten met recuperatie-units en water-voorverwarmers. 3-wegkleppen en dempers voor luchtmenging worden bestuurd met 0-10V signalen geleverd door Loxone AO-uitgangen.



Loxone beheert ook het hele verwarmingsstation en de ketelruimte van het hotel. Een toegewijde Loxone Miniserver met de nodige uitbreidingen balanceert het gebruik van energiebronnen (warmtepomp, zonne-energie, elektrische verwarming) om de beste efficiëntie en laagste kosten te leveren. Het zorgt ook voor de temperatuurregeling in de waterbuffertank en de centrale waterverwarmer, circulatiepompen en 2-weg en 3-weg regelkleppen. Temperaturen worden gemeten door 1-Wire sensoren.

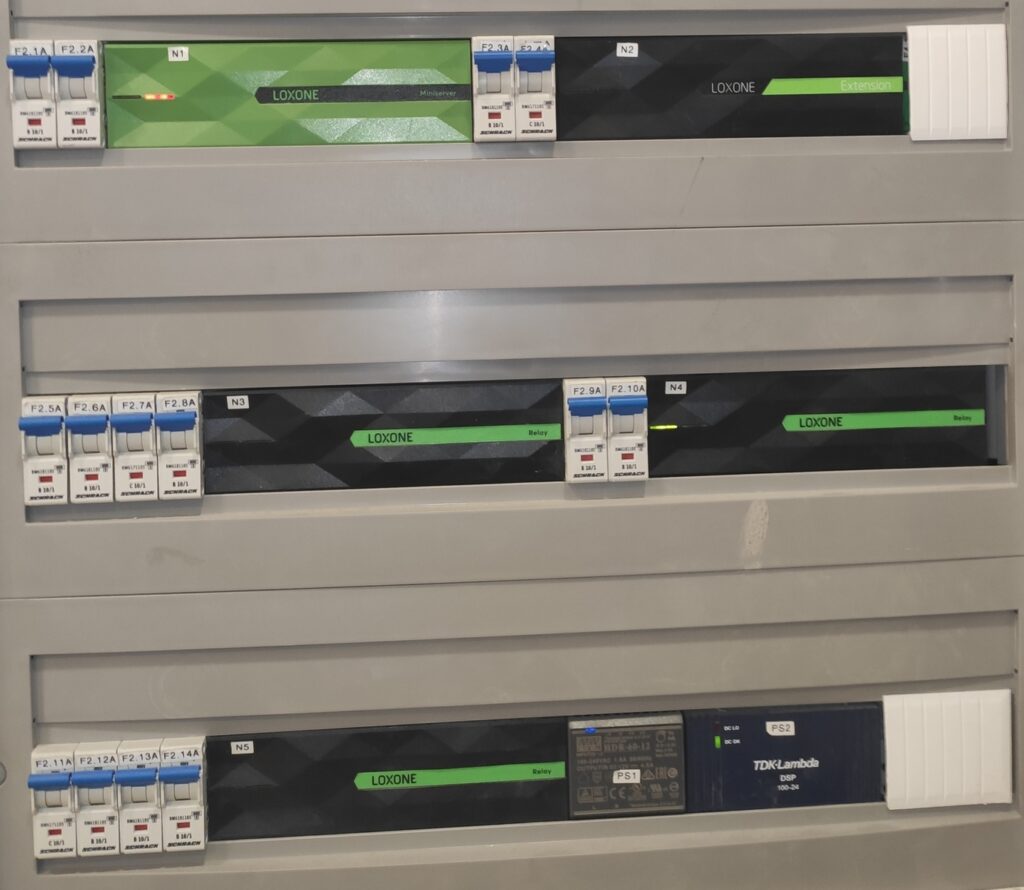

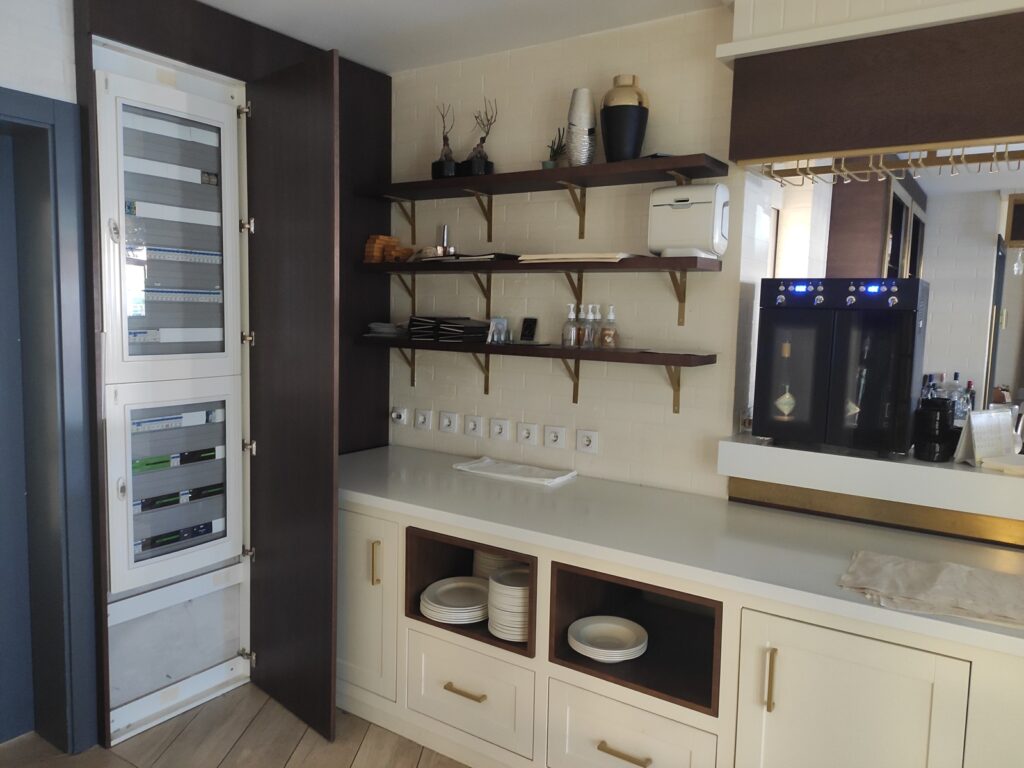

Het hele hotel vertrouwt op de functionaliteit van 3 Loxone Miniservers met tal van verschillende uitbreidingen die in het netwerk zijn verbonden.

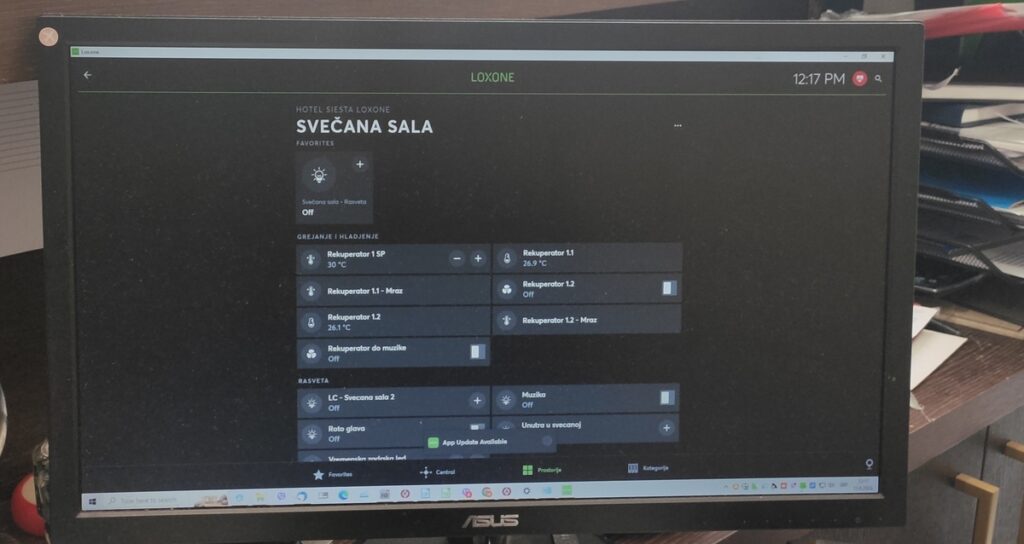

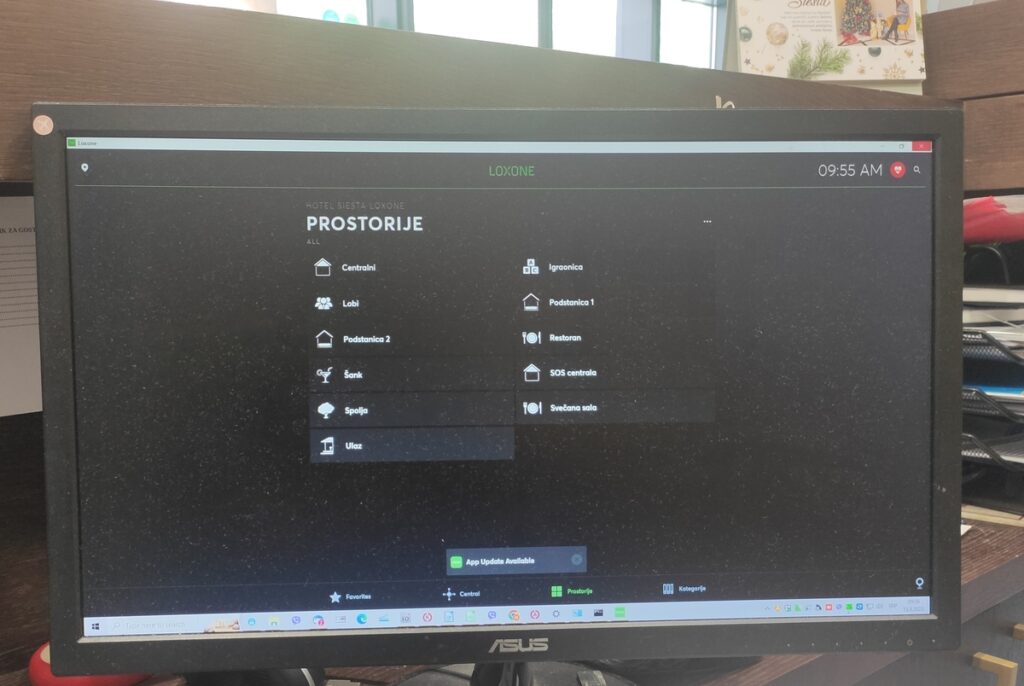

De centrale gebruikersinterface wordt gerealiseerd via de Loxone App die is geïnstalleerd op twee PC-werkstations bij de hotelreceptie. Naast de beschreven systemen die direct door Loxone worden beheerd, zijn signalen van andere subsystemen, zoals branddetectie en toegangscontrole, ook verbonden met Loxone. Zo kan een medewerker aan de receptie het hele hotel gemakkelijk en comfortabel vanuit zijn stoel overzien en beheren."
  ["partner_quote"]=>
  string(207) "Het hotel is niet groot, maar we hebben vrijwel alles geïntegreerd: verschillende systemen (verlichting, HVAC, energiebeheer), communicatiemethoden (Modbus, DMX), temperatuurregelingen en energiemanagement."
  ["partner_quote_name"]=>
  string(14) "Momir Petrovic"
  ["partner_quote_position"]=>
  string(18) "Algemeen directeur"
  ["more_info_url"]=>
  string(0) ""
  ["preview_image"]=>
  string(81) "https://portal.loxone.com/admin/wp-content/uploads/2024/05/1714659137-768x512.jpg"
  ["application_areas"]=>
  array(5) {
    [0]=>
    string(8) "lighting"
    [1]=>
    string(7) "heating"
    [2]=>
    string(7) "cooling"
    [3]=>
    string(11) "ventilation"
    [4]=>
    string(6) "energy"
  }
  ["tags"]=>
  array(0) {
  }
  ["project_type"]=>
  array(2) {
    [0]=>
    string(11) "hospitality"
    [1]=>
    string(5) "hotel"
  }
  ["copyright"]=>
  NULL
  ["images"]=>
  array(8) {
    [0]=>
    array(2) {
      ["image"]=>
      string(82) "https://portal.loxone.com/admin/wp-content/uploads/2024/05/1714659126-1024x656.jpg"
      ["copyright"]=>
      string(0) ""
    }
    [1]=>
    array(2) {
      ["image"]=>
      string(82) "https://portal.loxone.com/admin/wp-content/uploads/2024/05/1714659137-1024x683.jpg"
      ["copyright"]=>
      string(0) ""
    }
    [2]=>
    array(2) {
      ["image"]=>
      string(82) "https://portal.loxone.com/admin/wp-content/uploads/2024/05/1714659143-1024x683.jpg"
      ["copyright"]=>
      string(0) ""
    }
    [3]=>
    array(2) {
      ["image"]=>
      string(82) "https://portal.loxone.com/admin/wp-content/uploads/2024/05/1714659166-1024x768.jpg"
      ["copyright"]=>
      string(0) ""
    }
    [4]=>
    array(2) {
      ["image"]=>
      string(82) "https://portal.loxone.com/admin/wp-content/uploads/2024/05/1714659174-1024x768.jpg"
      ["copyright"]=>
      string(0) ""
    }
    [5]=>
    array(2) {
      ["image"]=>
      string(82) "https://portal.loxone.com/admin/wp-content/uploads/2024/05/1714659181-1024x890.jpg"
      ["copyright"]=>
      string(0) ""
    }
    [6]=>
    array(2) {
      ["image"]=>
      string(82) "https://portal.loxone.com/admin/wp-content/uploads/2024/05/1714659190-1024x686.jpg"
      ["copyright"]=>
      string(0) ""
    }
    [7]=>
    array(2) {
      ["image"]=>
      string(82) "https://portal.loxone.com/admin/wp-content/uploads/2024/05/1714659195-1024x544.jpg"
      ["copyright"]=>
      string(0) ""
    }
  }
  ["country"]=>
  string(2) "RS"
  ["city"]=>
  string(6) "Užice"
  ["build_year"]=>
  string(4) "2021"
  ["square_meters"]=>
  string(7) "3000 m2"
  ["account_data"]=>
  array(4) {
    ["id"]=>
    string(36) "2b5fdf1f-f950-44f0-8133-3dce825582a9"
    ["name"]=>
    string(29) "Controlpoint New Technologies"
    ["website"]=>
    string(0) ""
    ["partner_website"]=>
    string(51) "/partner/31000-uzice/controlpoint-new-technologies/"
  }
  ["conference"]=>
  string(4) "none"
  ["products"]=>
  array(7) {
    [0]=>
    array(2) {
      ["sku"]=>
      string(6) "100335"
      ["name"]=>
      string(10) "Miniserver"
    }
    [1]=>
    array(2) {
      ["sku"]=>
      string(6) "100038"
      ["name"]=>
      string(15) "Relay Extension"
    }
    [2]=>
    array(2) {
      ["sku"]=>
      string(6) "100382"
      ["name"]=>
      string(12) "AO Extension"
    }
    [3]=>
    array(2) {
      ["sku"]=>
      string(6) "100014"
      ["name"]=>
      string(16) "1-Wire Extension"
    }
    [4]=>
    array(2) {
      ["sku"]=>
      string(6) "100124"
      ["name"]=>
      string(16) "Modbus Extension"
    }
    [5]=>
    array(2) {
      ["sku"]=>
      string(6) "100012"
      ["name"]=>
      string(13) "DMX Extension"
    }
    [6]=>
    array(2) {
      ["sku"]=>
      string(6) "100239"
      ["name"]=>
      string(20) "RGBW 24V Dimmer Tree"
    }
  }
  ["fallback"]=>
  array(8) {
    ["name"]=>
    string(12) "Hotel Siesta"
    ["challenge"]=>
    string(249) "Hotel Siesta is 4-star hotel with 18 rooms, a restaurant and a banquet hall; altogether about 3000 sqm. We were contracted to carry out automation and control of lighting and HVAC systems, as well as central graphic user interface and visualization."
    ["solution"]=>
    string(2349) "The hotel is functionally divided in two parts: rooms with a restaurant and a reception hall, first one and banquet hall, second one. So, those two parts were treated and controlled separately.



Light control in the restaurant, reception hall, hotel’s facades and the courtyard is done with 44 on/off circuits.

Lighting system in the banquet hall consists of 38 on/off circuits and 16 RGBW LED stripes circuits. RGBW LED stripes are controlled by DMX extension.

Lighting is organized in various scenes to achieve all lighting environments, dimmable, with pleasant tones.



Room automation is not done by Loxone, but a system of emergency SOS calls is.

There are various PIR sensors in the object, mainly needed for light. Those sensors are connected to Loxone with digital inputs and are also used for anti burglar alarm system in different zones.



Cooling is realized with Mitsubishi VRF outdoor and indoor units. Communication with Loxone is done through Modbus communication protocol.

Heating and ventilation of the restaurant and banquet hall are done with two air conditioning chambers with recuperation units and water preheatera. 3-way valves and dumpers for air mixing are controlled with 0-10V signals provided by Loxone AO outputs.



Loxone manages the entire heating station and boiler room of the hotel, too. One dedicated Loxone Miniserver with needed extensions balances the usage of energy sources (heat pump, solar, electric heaters) to deliver the best efficiency and lowest cost. It also takes care of temperature control in the water buffer tank and central water heater, circulation pumps and 2-way and 3-way regulation valves. Temperatures are measured by 1-wire sensors.



So, the entire hotel relies its functionality on 3 Loxone Miniservers with plenty of various extensions interconnected in the network.



Central User Interface is realized through the Loxone application installed on two PC workstations located at the hotel reception. Besides the described systems managed directly by Loxone, signals from other subsystems like fire detection and access control are wired to Loxone, too. So, an employee on the reception can supervize and control the entire hotel easily and comfortably, from his chair.

"
    ["partner_quote"]=>
    string(183) "The Hotel is not big one, but we have integrated almost all in it: various systems (light, HVAC, energy...), communications (Modbus, DMX), temperature regulations, energy management. "
    ["partner_quote_name"]=>
    string(14) "Momir Petrovic"
    ["partner_quote_position"]=>
    string(15) "Chief Executive"
    ["more_info_url"]=>
    string(0) ""
    ["video"]=>
    string(0) ""
  }
  ["video"]=>
  string(0) ""
}
