Een goede bekabeling bepaalt of een Loxone project jarenlang betrouwbaar werkt of u steeds weer laat terugkomen voor correcties. Dit artikel toont de basisprincipes voor het plannen van de bekabeling en de grenzen waar u rekening mee moet houden.
Dit zijn beproefde aanbevelingen van onze Loxone experts. Het is niet de enige manier, maar wel een veilig vertrekpunt voor uw project. Er wordt hier uitsluitend met Loxone producten gepland.
01De juiste kabel
De groene Tree kabel is de standaard. Hij verbindt alle Loxone producten met de Miniserver. Slechts enkele gevallen vragen om iets anders of om een extra kabel.
| Kabel | Waarvoor |
|---|---|
| Tree kabel | Standaard voor alle Loxone producten, terug naar de Miniserver. Ook het Wall Display wordt met de Tree kabel aangesloten (op de Tree Turbo interface). |
| Audio kabel | Luidsprekers. Voor audio is er een eigen kabel. |
| Voedingskabel | Naast de Tree kabel, voor producten met een hoger vermogen, bijv. zonwering of een laadpaal. |
| Netwerk (PoE) | De Intercom. |
02Kleur op kleur
Elk Loxone product heeft gekleurde klemmen. Die tonen precies waar elke ader hoort. Elke kleur in de Tree kabel is gepaard met wit: twee getwiste paren van 0,8 mm (0,5 mm²), groen/wit voor de Tree datalijn en oranje/wit voor de 24V-voeding van drukknoppen, sensoren en apparaten met een laag opgenomen vermogen. Daarnaast zijn er twee aders van 1,5 mm² in oranje en wit voor apparaten met een hoger opgenomen vermogen, zoals LED Spots of dimmers.
De regel is eenvoudig: kleur op kleur. Zo kunt u de installatie ook overlaten aan collega’s of onderaannemers.
03Eén Tree kabel per ruimte
De belangrijkste vuistregel: één Tree kabel per ruimte, terug naar de verdeelkast. Elk Loxone product in die ruimte hangt aan die kabel.
- Kleine ruimtes samenvoegen. Toilet en berging kunnen één kabel delen.
- Grote ruimtes opsplitsen. Een open woon- en eetruimte krijgt twee of meer kabels.
- De verdeler van de vloerverwarming als aparte ruimte behandelen, met een eigen Tree kabel.
- Niet tot de limiet benutten. Klanten voegen later producten toe, dus laat vanaf het begin reserve.
De 500 m gelden voor de datalijn. Bij verbruikers met een hoger vermogen, zoals Tree verlichting of Tree dimmers, is de haalbare lengte door spanningsval vaak veel korter.
04Audio kabel
De tweede kabel is de paarse Loxone Audio kabel. Ook hier geldt: één kabel per ruimte.
- Eén Audio kabel per ruimte of audiozone.
- Eerst de audiozones plannen, daarna de luidsprekers en de bijbehorende kabels.
- De Master-Client-logica afstemmen op de wensen van uw klanten: één Master luidspreker per zone, aangevuld met Client luidsprekers waar de grootte van de ruimte dat vraagt.
Meer hierover: voor de audioplanning is er aparte documentatie en zijn er speciale audiotrainingen.
05Topologie: alles mag, behalve een ring

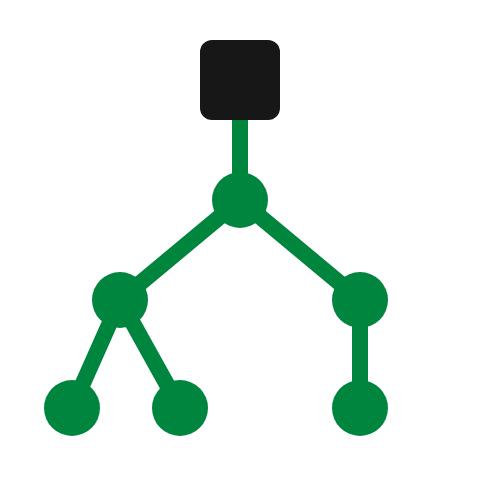

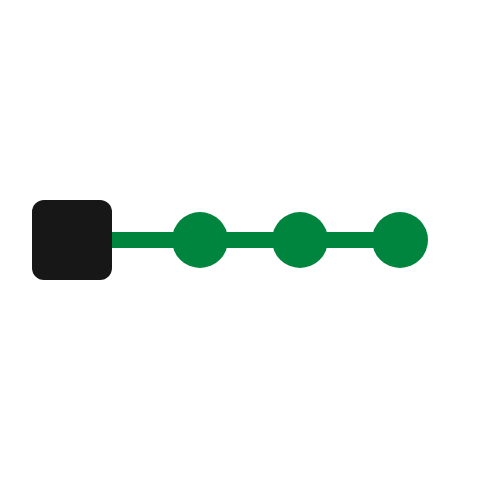

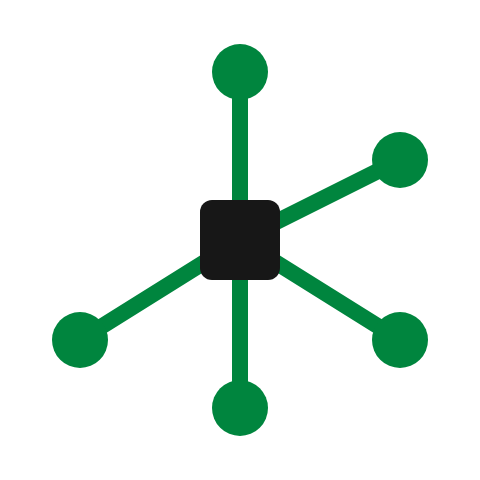

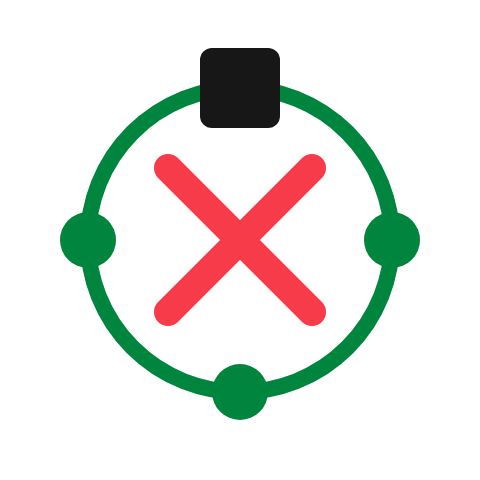

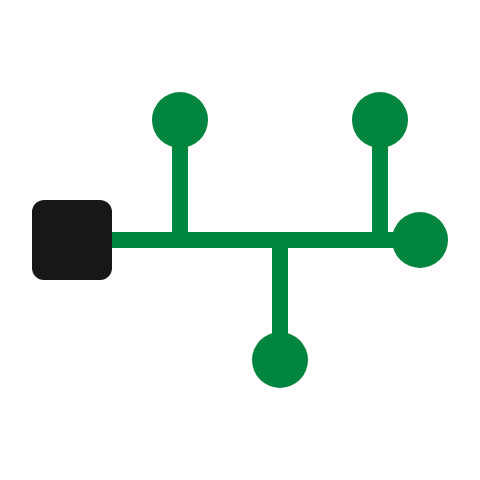

Tree geeft u alle vrijheid bij het leggen van de kabels. U kunt bekabelen in lijn, ster, bus met aftakkingen of boom, en deze ook combineren. Alleen een ring mag u nooit sluiten: een ring leidt tot communicatiefouten en is een van de meest voorkomende redenen waarom Tree apparaten niet gevonden worden. Wij raden de boomtopologie aan.
06Voorbeeld: één verdieping stap voor stap
De verdeelkast met de Miniserver is het vertrekpunt voor alle kabels. Grotere projecten hebben soms meerdere verdeelkasten of Miniservers; in dit voorbeeld is het er één.
Stap 1: Tree kabels
Ongeveer één Tree kabel per ruimte. Badkamer en toilet delen een kabel, de verdeler van de vloerverwarming krijgt een eigen kabel.
Stap 2: audiozones
Een gemeenschappelijke audiozone voor keuken en woonkamer, één voor badkamer en toilet en één voor elke slaapkamer. Elke zone heeft een Master luidspreker (M) en, als de grootte dat vraagt, extra Client luidsprekers (C).
07Waarom Loxone kabels en producten
Binnen het Loxone productuniversum blijven, inclusief de Loxone Tree en Audio kabels, is de veiligste en eenvoudigste weg naar een smart home.
- Minder bekabeling. Eén kabel per ruimte in plaats van één per apparaat.
- Flexibele kabelroutes. Goed bekabeld laat het project zich later eenvoudig aanpassen aan nieuwe wensen, ook na jaren.
- Eenvoudige installatie. De kleurlogica is eenvoudig toe te passen en helpt u taken over te dragen aan collega’s of onderaannemers.
08De kabels in de Loxone Shop
Vóór de installatieChecklist
- ☐ Is voor elk product de juiste kabel gepland?
- ☐ Zit er nergens een ring in de Tree?
- ☐ Is de gemeenschappelijke massa (GND) verbonden? Bij meerdere voedingen moeten alle GND met elkaar verbonden zijn.
- ☐ Blijft u binnen de grenzen van de kabels, is rekening gehouden met spanningsval en blijft er reserve voor latere uitbreidingen?
- ☐ Is een noodstroomvoorziening (back-up) gepland?
- ☐ Zijn verschillende spanningen goed gescheiden?
Een paar minuten hier besparen later uren, want de meeste „softwareproblemen” zijn in werkelijkheid bekabelingsproblemen. Goed gepland is Loxone sneller geïnstalleerd dan u gewend bent.
