The Door Lock Air Inductive is a wireless door lock based on Loxone Air technology. It enables remote control and status feedback of doors via the Loxone system, ideal for new builds and retrofit projects, without the need for additional wiring. Thanks to inductive power supply, the lock is maintenance-free. No battery replacement is required.
Datasheet Door Lock Air Inductive
Inhaltsverzeichnis
Montage↑
|

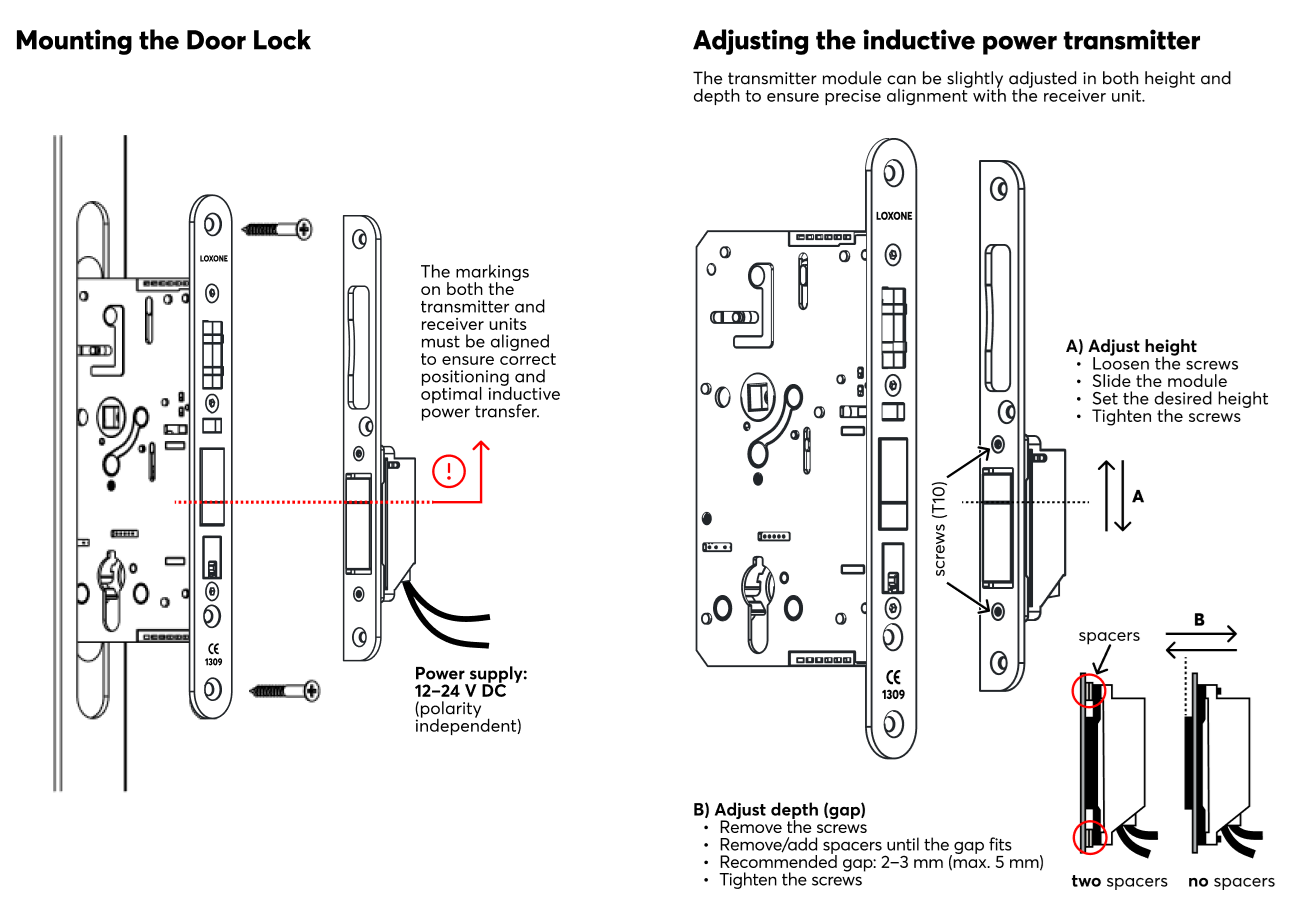

Ensure the inductive station in the door frame is precisely aligned with the inductive component of the door lock. Proper alignment is critical for optimal performance and reliable charging. |
Link to PDF, created from Südmetal document.
Inbetriebnahme↑

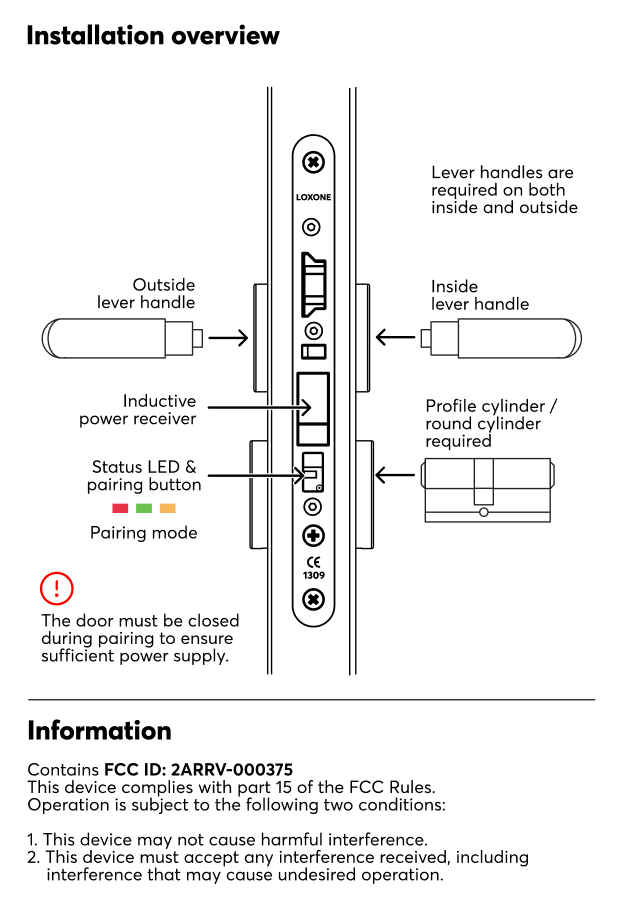

Der Lernmodus ist im Auslieferungszustand nach dem Aktivieren der Spannungsversorgung aktiv. Dies wird durch Rot/Grün/Orange wechselndes Leuchten der Status LED angezeigt.
|
Because the device requires the door to be closed for power, the LED may be difficult to see during the process. Ensure the door is fully shut to maintain a continuous power supply during pairing. |
Folgen Sie dann dem Einlernvorgang an der Air Schnittstelle.
To activate the pairing mode manually, hold down the pairing button for at least 5 seconds then immediately close the door. The door must be closed to receive power from the inductive station. If the door remains open, the device will lose power, and the pairing mode will be interrupted.
|
|
After pressing the pairing button, the door must be closed immediately. The Door Lock is powered by the inductive station only when the door is closed. If the door remains open, the device will run out of power and the pairing process cannot be completed. |
Sensoren↑
| Kurzbeschreibung | Beschreibung | Wertebereich |
|---|---|---|
| Position | Current position of the door. Can be used with Door and Windows Monitor 1=closed 3=open 4=closed and unlocked 5=closed and locked 6=open and unlocked 7=open and locked 0=unknown/offline |
0...7 |
| Unlocked | Input is active when lock is unlocked | 0/1 |
| Unlocked by Key | Input is active when lock is unlocked by key | 0/1 |
| Closed | Input is active when the door is closed | 0/1 |
Aktoren↑
| Kurzbeschreibung | Beschreibung | Wertebereich |
|---|---|---|
| Unlock Door | Pulse on the output unlocks the door | 0/1 |
Diagnose-Eingänge↑
| Kurzbeschreibung | Beschreibung | Einheit | Wertebereich |
|---|---|---|---|
| Onlinestatus Door Lock Air | Gibt an, ob das Gerät für den Miniserver erreichbar ist. Diagnose bei Air Geräten Diagnose bei Tree Geräten Diagnose bei Extensions |
Digital | 0/1 |
| Spannungsabschaltung | Der Eingang ist aktiv, wenn das Gerät offline ist, aufgrund einer zu niedrigen Versorgungsspannung. Mögliche Ursachen: Leere Batterie oder zu lange von der Versorgungsspannung getrennt. | Digital | 0/1 |
| Batterie schwach | Dieser Eingang wird aktiviert, wenn der Batterieladestand <= 15% beträgt. Das Gerät liefert an diesen Sensor nur Werte, wenn es mit Batterien versorgt wird. |
Digital | 0/1 |
| Batterie Kapazität | An diesem Sensor wird der aktuelle Ladezustand der Batterien ausgegeben. Wird das Gerät extern 24V-versorgt, liegt konstant der Wert 100 an. |
% | ∞ |
| Reaktionszeit - letzte Aktivierung | - | ∞ |
Eigenschaften↑
| Kurzbeschreibung | Beschreibung | Standardwert |
|---|---|---|
| Onlinestatus überwachen | Wenn aktiviert, werden Sie über den Systemstatus oder über den Mailer benachrichtigt, wenn das Gerät nicht mehr erreichbar bzw. offline ist. | - |
| Seriennummer | Seriennummer des Air Geräts. Das automatische Einlernen kann auf der Air Base aktiviert werden. Das automatische Einlernen kann auf der Air Base für eine bestimmte Zeit aktiviert werden. |
- |
| Akustische Bestätigung | Akustische Bestätigung beim Öffnen oder Schließen der Tür | - |
Sicherheitshinweise↑
Die Installation muss nach den einschlägigen Vorschriften durch eine Elektrofachkraft erfolgen.
Dokumente↑
Datasheet Door Lock Air Inductive
