Integrace libovolných IP kamer značky Milesight pro snadný náhled a ovládání přímo v aplikaci Loxone.

Podporovaná zařízení:

Libovolné IP kamery značky Milesight

Nutný HW ze strany výrobce:

Žádný – zařízení komunikuje přes TCP/IP

Nutný HW ze strany Loxone:

Pouze Miniserver – zařízení komunikuje přes TCP/IP

Popis řešení:
Nastavení kamery
První nastavení kamery se provádí přes program Milesight SmartTools (ke stažení zde). Po nainstalování program otevřete a zvolte IPCTools.

1. Vyberte kameru a aktivujte ji, pokud je neaktivní. Při aktivaci nastavíme jméno a heslo kamery. Aktivace bude potvrzená ve spodním okně.
2. Vyplňte síťové údaje kamery. Kamera musí být dosažitelná z Miniserveru, nejjednodušším způsobem jak toho docílit je umístění obou zařízení do stejné podsítě.
3. Nastavení potvrďte tlačítkem Modify

Program v Loxone Configu

Do programu vložíme uživatelsky definovaný intercom a vyplníme IP adresu s cestou k videu a přihlašovací údaje ke kameře:

http://<IP-Kamery>/ipcam/mjpegcif.cgi

Pro použití kamery vzdáleně pomocí Remote Connect je možné vyplnit také externí adresu:

http://remoteConnect/ipcam/mjpegcif.cgi

Nakonec blok vytáhneme na programovací plochu:

Pokročilé ovládání

U kamer s ovládáním pozice (PTZ) je možné ovládání vložit do vizualizace. Jedna z těchto kamer je kamera s označením MS-C5361-EPB.
Připravíme si 3 analogové virtuální vstupy, kterými budeme nastavovat směr(pan), naklopení(tilt) a přiblížení(zoom):

Ve výstupech si můžeme nastavit hraniční hodnoty a zobrazení ve vizualizaci. Doporučujeme nastavit vyšší délku kroku – při častém opakování příkazů se nemusí kamera stíhat natáčet.

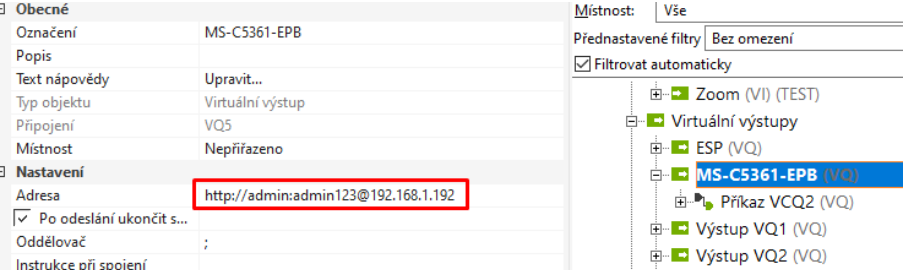

Pro ovládání je nutné vytvořit virtuální výstup s adresou kamery:

Do příkazu vložíme následující cestu:

/cgi-bin/viewer/viewer.cgi?action=<v>

Příkaz nezapomeňme nastavit na analogový, aby došlo k odeslání při každé změně na vstupu.

Pomocí bloku status můžeme převést hodnoty směru(pan), naklopení(tilt) a přiblížení(zoom) na celou cestu příkazu:

Text statusu:

ptz.control&ptz_cmd=76&ptz_pan_pos=<v1>&ptz_tilt_pos=<v2>&ptz_zoom_pos=<v3>

Při každé změně virtuálních vstupů Pan Tilt a Zoom se kamera naklopí na danou pozici.

K bloku Ovládání dveří lze poté připojit virtuální vstupy pozice, čímž zobrazíme polohování přímo v náhledu na kameru:

Zobrazení v Loxone aplikaci pak může vypadat např. takto:
