Loxone Hlavice Tree je motorizovaná hlavice pro ovládání ventilů v oblasti vytápění a klimatizace. Prostřednictvím běžných adaptérových prstenců lze použít na mnoha ventilech, které se obvykle používají v podlahovém vytápění a radiátorech.
Obsah
- Montáž
- Zprovoznění
- Stavy LED diod
- Test zařízení a referenční běh
- Vstupy, výstupy, vlastnosti
- Bezpečnostní pokyny
- Dokumenty
Montáž↑
Ve stavu doručení je ventil zcela otevřený. Hlavice Tree provede kalibraci až po zapnutí, proto musí být nainstalována před prvním spuštěním. Před montáží se ujistěte, že je čep ventilu pohyblivý a není zrezivělý.

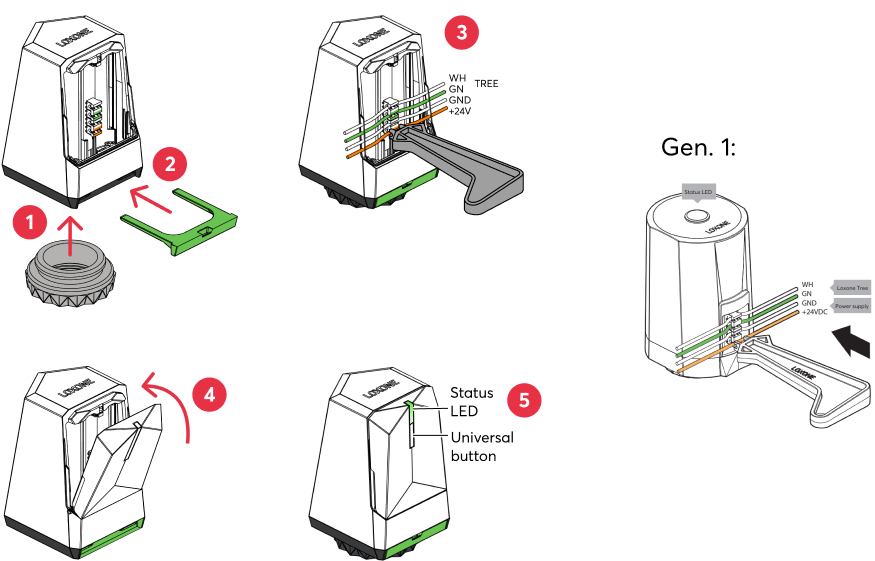

Poté nasaďte aktor na kroužkový adaptér. Nepoužívejte nadměrnou sílu. Ujistěte se, že je pohon správně nasazen na ventilu. Používejte pouze adaptéry vhodné pro daný ventil.
|
Ujistěte se, že je použit správný adaptér pro konkrétní typ ventilu. Použití nevhodného adaptéru může vést k problémům, jako jsou hlášení "Ventil je zaseknutý" nebo "Nebyl rozpoznán ventil". Adaptér také správně polohuje dřík ventilu. |
Doporučujeme použít kabel Loxone Tree nebo dvoužilový kroucený kabel, oba o průměru 0,8 mm, pro zapojení pohonů.
Pomocí nástroje IDC zatlačte oranžovo/bílý pár drátů pro připojení napájecího zdroje a zeleno/bílého páru drátů k připojení datových linek Tree.
Doporučujeme krátkou servisní smyčku mezi jednotlivými pohony a zajištění kabelu v blízkosti prvního pohonu pro odlehčení tahu.
Pomocí nástroje IDC Tool (100226) dodávaného s Miniserverem nebo Tree Extension se vodiče zatlačí do svorek aktorů.
|
|
Zajistěte, aby na hlavici nemohla odkapávat voda. Přestože může být hlavice namontována v jakékoli poloze, doporučujeme hlavici nainstalovat nad ventil, aby v případě netěsného ventilu nebo kondenzace na hlavici nekapala voda. |
|
|
Při instalaci Hlavice se ujistěte, že otvor pro zelenou montážní sponu není orientován směrem dolů. Instalace pohonu ventilu v této poloze může způsobit uvolnění nebo vypadnutí spony, což by mohlo vést k poruše nebo nesprávnému fungování ventilu. |
|
Pokud je k jednomu napájecímu vedení s tenkým průřezem drátu připojeno více aktorů, může dojít k výraznému poklesu napětí. V takovém případě je vhodné použít větší průřez vodiče pro napájecí vedení 24V napájecího zdroje a změnit na menší průřez pro připojení pouze krátce před aktory. |
Pro napájení Hlavic doporučujeme samostatný obvod. U každé hlavice je nutno zohlednit zapínací proud 50 mA při 24 V. Aby se předešlo špičkám zatížení v okamžiku zapnutí, najednou začne jízdu maximálně 5 Hlavic.
Zprovoznění↑
Poté postupujte podle postupu párování v Tree rozhraní.
Po připojení napájení se spustí kalibrace. Hlavice určuje dráhu ventilu a registruje polohy 0 % a 100 %.
V případě potřeby lze prostřednictvím Loxone Config spustit rekalibraci.
Hlavice se poté standardně přesune do polohy 0% (ventil zavřený). Aby bylo možné Hlavici znovu otevřít, musí být vytvořeno programování.
Stavy LED diod↑
Vezměte prosím na vědomí, že stavové LED diody nesvítí, pokud je pohon v pohybu.
| Stavy LED diod | Popis |
|---|---|
|
|
Žádná komunikace s Miniserverem není možná. Zkontrolujte zapojení. |
|
|
Tree zařízení bylo detekováno na sběrnici, ale není naučeno v Miniserveru. |
|
|
3 krátké bliknutí Komunikace v pořádku, zařízení spárováno. |
|
|
Zařízení je v režimu spárování, připraveno ke spárování. |
|
|
Zařízení bylo vybráno v Loxone Config a identifikuje se. |
|
|
Online, ventil otevřen více než 90 %. |
|
|
Online, ventil otevřen mezi 10 % - 90 %. |
|
|
Online, ventil méně než 10 % otevřen. |
|
|
Objevuje se chyba "ventil se zasekl" nebo "žádný ventil nebyl detekován". Zkontrolujte čep ventilu, měl by být snadno pohyblivý. |
Test zařízení a referenční běh↑
Pohon lze pro účely testování zcela otevřít nebo zavřít.
Kromě toho lze provést nový referenční chod pohonu.
Chcete-li to provést, klepněte pravým tlačítkem na aktor v periferiích a vyberte možnost:
Test otevření: plně otevřít aktor/ventil
Test zavření: zcela zavřít aktor/ventil
Překalibrovat zařízení: provést referenční běh.
Senzory↑
| Krátký popis | Popis | Jednotky | Rozsah hodnot |
|---|---|---|---|
| Nebyl rozpoznán ventil | Nebyl detekován žádný ventil. Vstup deaktivován v Loxone Config. | - | 0/1 |
| Ventil je zaseknutý | Označuje zaseknutý ventil. Vstup deaktivován v Loxone Config. | - | 0/1 |
| Vstup 1 | Digital | 0/1 |
Aktory↑
| Krátký popis | Popis | Jednotky | Rozsah hodnot |
|---|---|---|---|
| Hlavice | Hlavice. | - | - |
| Hlavice Tree | % | ∞ |
Vstupy pro diagnostiku↑
| Krátký popis | Popis | Jednotky | Rozsah hodnot |
|---|---|---|---|
| Online status Hlavice Tree | Uvádí, zda je zařízení dostupné pro Miniserver. Diagnostika Air zařízení Diagnostika Tree zařízení Diagnostika Extensionu |
Digital | 0/1 |
| Nebyl rozpoznán ventil | Hlavice Tree | Digital | 0/1 |
| Ventil je zaseknutý | Hlavice Tree | Digital | 0/1 |
Vlastnosti↑
| Krátký popis | Popis | Výchozí hodnota |
|---|---|---|
| Monitorovat Online status | Pokud je tato možnost zaškrtnuta, budete přes Stav systému nebo Mailer upozorněni, pokud zařízení nebude dostupné nebo bude offline. | - |
| Sériové číslo | Určuje sériové číslo zařízení. Zadejte 'Auto' pro automatické spárování Tree zařízení s neznámým sériovým číslem. Toto lze použít pouze v případě, že existuje pouze jedno Tree zařízení stejného typu. Uložte do Miniserveru pro spárování Tree zařízení. Poté musí být program načten z Miniserveru, aby se přeneslo aktuální sériové číslo Tree zařízení do programu. |
- |
| Typ zařízení | Typ Tree zařízení | - |
| Vypnout stavové LED | Pokud je zaškrtnuto, stavové LED diody na zařízení se při běžném provozu vypnou. V případě poruchy na ni bude zařízení nadále upozorňovat stavovými LED. |
- |
Bezpečnostní pokyny↑
Instalaci musí provádět kvalifikovaný elektrikář v souladu s přislušnými normami a předpisy.
Pozor! Zařízení je nutné chránit před vodou.
