Loxone commercieel: klim- en boulderhal O’BLOC

Steffi De Graaf
juni 7, 2021 in Case Studies
De O’BLOC klim- en boulderhal in Bern is één van de hoogste klimhallen van Europa. De Loxone Miniserver helpt ervoor te zorgen dat de atleten hier altijd de beste omstandigheden hebben voor een succesvolle tour. Van de intelligente besturing van poorten en ramen afhankelijk van de temperatuur en het fijnstofgehalte van de lucht, tot de energiezuinige bereiding van warm water voor de douches.

Wat werd geïntegreerd?

Ventilatieregeling afhankelijk van de concentratie fijnstof
Miniserver (analoge ingang)

Om een veilige grip te garanderen, gebruiken veel klimmers magnesiumpoeder. Wat de individuele klimmer helpt, kan in een grote klimhal met veel bezoekers een probleem vormen omdat overmatig magnesiumstof de lucht vervuilt.

Daarom beschikt de O’BLOC over een fijnstofmeetapparaat. Daarin zuigt een ventilator lucht door een kanaal waar een sensor de stofdeeltjes “telt” en het resultaat als een milliampère-signaal uitvoert. 2mA komt overeen met geen stofbelasting, 20mA met een hoge stofbelasting.

Als de waarde te hoog is, moeten de elektrische poorten en ramen worden geopend om de belasting met fijnstof te verminderen. Daartoe “vertaalt” een convertor de meetwaarde van de sensor in een 0-10V signaal, dat door de Miniserver kan worden verwerkt.

Feiten & Cijfers

Land:
Zwitserland


Locatie:
“O’BLOC” Klim- en boulderhal in Bern (Ostermundigen)


Oppervlakte gebouw:
1.820 m²


Loxone Partner:
Gerber AG


Sturing:
1x Miniserver

Feiten & Cijfers

Land:
Zwitserland


Locatie:
“O’BLOC” Klim- en boulderhal in Bern (Ostermundigen)


Oppervlakte gebouw:
1.820 m²


Loxone Partner:
Gerber AG


Sturing:
1x Miniserver

Wat werd geïntegreerd?

Ventilatieregeling afhankelijk van de concentratie fijnstof
Miniserver (analoge ingang)

Om een veilige grip te garanderen, gebruiken veel klimmers magnesiumpoeder. Wat de individuele klimmer helpt, kan in een grote klimhal met veel bezoekers een probleem vormen omdat overmatig magnesiumstof de lucht vervuilt.

Daarom beschikt de O’BLOC over een fijnstofmeetapparaat. Daarin zuigt een ventilator lucht door een kanaal waar een sensor de stofdeeltjes “telt” en het resultaat als een milliampère-signaal uitvoert. 2mA komt overeen met geen stofbelasting, 20mA met een hoge stofbelasting.

Als de waarde te hoog is, moeten de elektrische poorten en ramen worden geopend om de belasting met fijnstof te verminderen. Daartoe “vertaalt” een convertor de meetwaarde van de sensor in een 0-10V signaal, dat door de Miniserver kan worden verwerkt.

Temperatuurregeling
Touch Tree, Ruimteklimaat Sensor Air, Shading Actuator Air

De temperatuur en de vochtigheidsgraad in de klim- en boulderhal worden op verschillende punten gemeten door in totaal acht Touch Tree drukknoppen en verschillende Ruimteklimaat Sensors Air.

Als de temperatuur of de vochtigheidsgraad een bepaalde waarde overschrijdt, worden verschillende ramen en deuren geopend, afhankelijk van de buitentemperatuur en de weersomstandigheden. Al met al zijn er verschillende mogelijke “ventilatiescenario’s” opgeslagen. Als het regent, bijvoorbeeld, blijven de dakramen – en afhankelijk van de windrichting ook de naar de regen gekeerde ramen – gesloten. Als “vervanging” voor geblokkeerde ramen en dakramen worden ventilatiekleppen geopend die via de Shading Actuator Air in het systeem werden geïntegreerd.

De drempelwaarden kunnen door de O’BLOC medewerkers via de app op elk moment individueel worden aangepast.

Aansturing van poorten en ramen
Nano IO Air, Multi Extension Air

De O’BLOC heeft verschillende grote roldeuren en ramen die elektrisch bediend kunnen worden.

De roldeuren zijn standaard alleen ontworpen voor volledige beweging (volledig open / volledig neer). Aangezien zij in O’BLOC worden gebruikt om de temperatuur en de vochtigheid of de luchtkwaliteit te regelen, was het echter belangrijk dat zij slechts gedeeltelijk konden worden geopend. Dit werd bereikt door de Nano IO Air te gebruiken. Deze component maakt niet alleen een intelligente integratie in het gebouwenbeheersysteem mogelijk, maar maakt ook deelritten mogelijk doordat de rijtijden individueel kunnen worden ingesteld.

De ramen in O’BLOC worden ook bestuurd door Nano IO Air of Multi Extension Air en worden om veiligheidsredenen met een laser bewaakt. Als een klimmer zich binnen de bewegingsradius van het raam bevindt, wordt het geblokkeerd. Daartoe is de laser via digitale contacten (pulse on interruption) in het gebouwenbeheersysteem geïntegreerd. De status van de ramen wordt bewaakt met eenvoudige magneetcontacten en via digitale ingangen.

Beheer van de belasting en integratie van het PV-systeem
Miniserver (Netwerkinterface)

O’BLOC heeft een PV-installatie van 97 kWh, die via de netwerkinterface van de omvormers in het Loxone systeem is geïntegreerd.

Aangezien de energieleverancier voorziet in een maximale teruglevering van 33 kWh, is het beheer van de belasting van de grote installatie bijzonder belangrijk. Als de output deze waarde overschrijdt, verhoogt het systeem specifiek het zelfverbruik in verschillende fasen.

  • Opladen van in totaal vier tweedehands accu’s van een Nissan Leaf met een capaciteit van 90 kWh en een vermogen van 40 kW.
  • Warm water voor de douches van O’BLOC wordt verwarmd door het 40 kW verwarmingselement van de 5.000 L warmwaterboiler – geregeld via Relay Extension.
  • Opladen van de accu’s van verschillende elektrische liften, die worden gebruikt om de klimroutes te veranderen.

Als dit niet voldoende is, worden de omvormers van de installatie in volgorde teruggedraaid tot 50% – te beginnen met de omvormer die op dat moment het meeste vermogen produceert. Als ook dit niet voldoende is, worden alle omvormers tot 25% beperkt.

Bovendien worden de omvormers in O’BLOC volautomatisch bewaakt op eventuele storingen. Dit is een dienst die anders tegen betaling door een externe dienstverlener wordt verleend. Als een omvormer minder dan 100 kWh/dag produceert, kan worden aangenomen dat er een storing is. De betrokken personen worden vervolgens via een pushbericht of e-mail op de hoogte gebracht.

En veel meer

  • Lichtregeling (DALI) afhankelijk van daglicht, bedrijfstijd en aanwezigheid
  • Temperatuurbewaking van koelkasten en diepvriezers in de eetzaal of de technische ruimte incl. pushmelding aan de eigenaars
  • Toezicht op het ventilatiesysteem in de natte ruimten met betrekking tot storingen
  • Aanwezigheidsgestuurde activering en deactivering van de koffiemachine
  • Duidelijke visualisatie via systeemdiagram
  • …en nog veel meer.

Dit zeggen klanten & partners over het project



Naast alle technische wensen en uitdagingen was een belangrijk doel van dit project dat de medewerkers zich geen zorgen hoefden te maken over de techniek, maar zich volledig moesten kunnen concentreren op de gasten. Daar zijn we heel goed in geslaagd.

Markus Streit

Projectleider voor Energie en Automatisering, Gerber AG

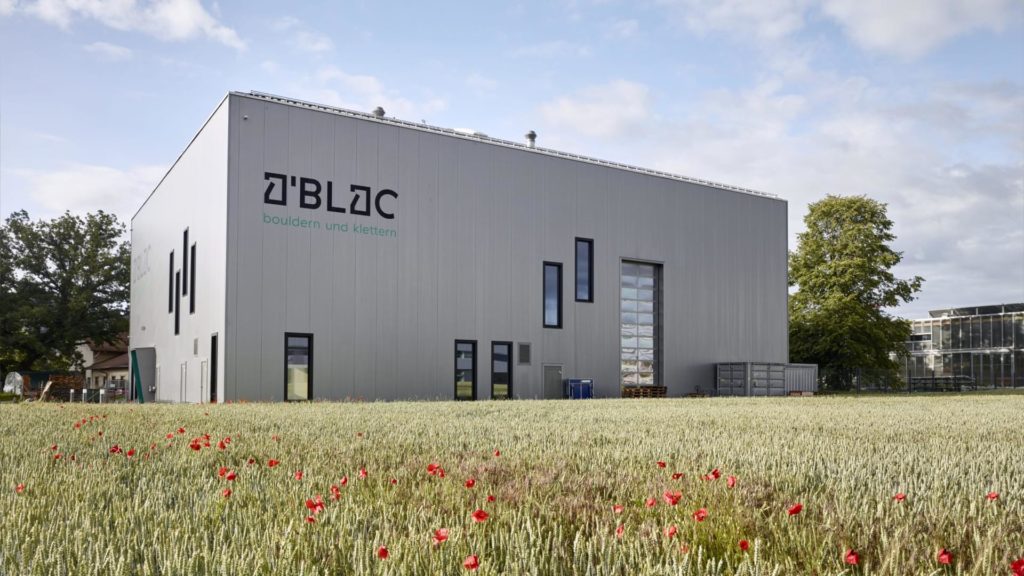

Een blik op O’BLOC
