Basisprincipes van de bekabeling

Een goede bekabeling bepaalt of een Loxone project jarenlang betrouwbaar werkt. Hier vindt u de basisprincipes van de planning en de grenzen waar u rekening mee moet houden.

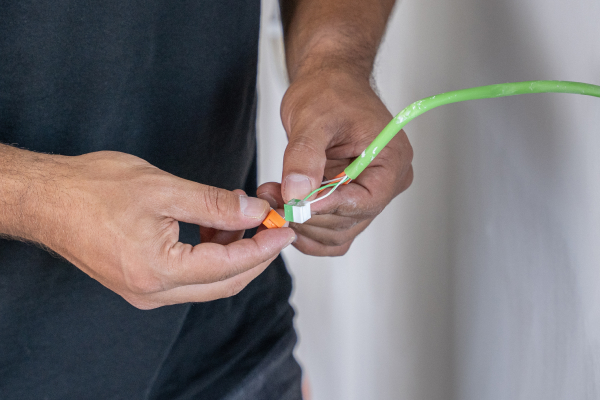

Installateur sluit de aders van een groene Loxone Tree kabel aan
Aansluiten van een Loxone Tree kabel

Beproefde aanbevelingen van onze Loxone experts, uitsluitend gepland met Loxone producten. Niet de enige manier, maar wel een veilig vertrekpunt.

01De juiste kabel

De groene Tree kabel is de standaard en verbindt alle Loxone producten met de Miniserver. Slechts enkele gevallen vragen om een andere of extra kabel.

Kabel Waarvoor
●Tree kabel Alle Loxone producten, naar de Tree interface van de Miniserver of een Tree Extension. Ook het Wall Display (Tree Turbo).
●Audio kabel Luidsprekers. Dezelfde kleurlogica, voeding via het paar van 1,5 mm².
●Kabels voor verbruikers Naast de Tree kabel, bijv. voor motoren van zonwering of de laadpaal.
●Netwerk (PoE) De Intercom.

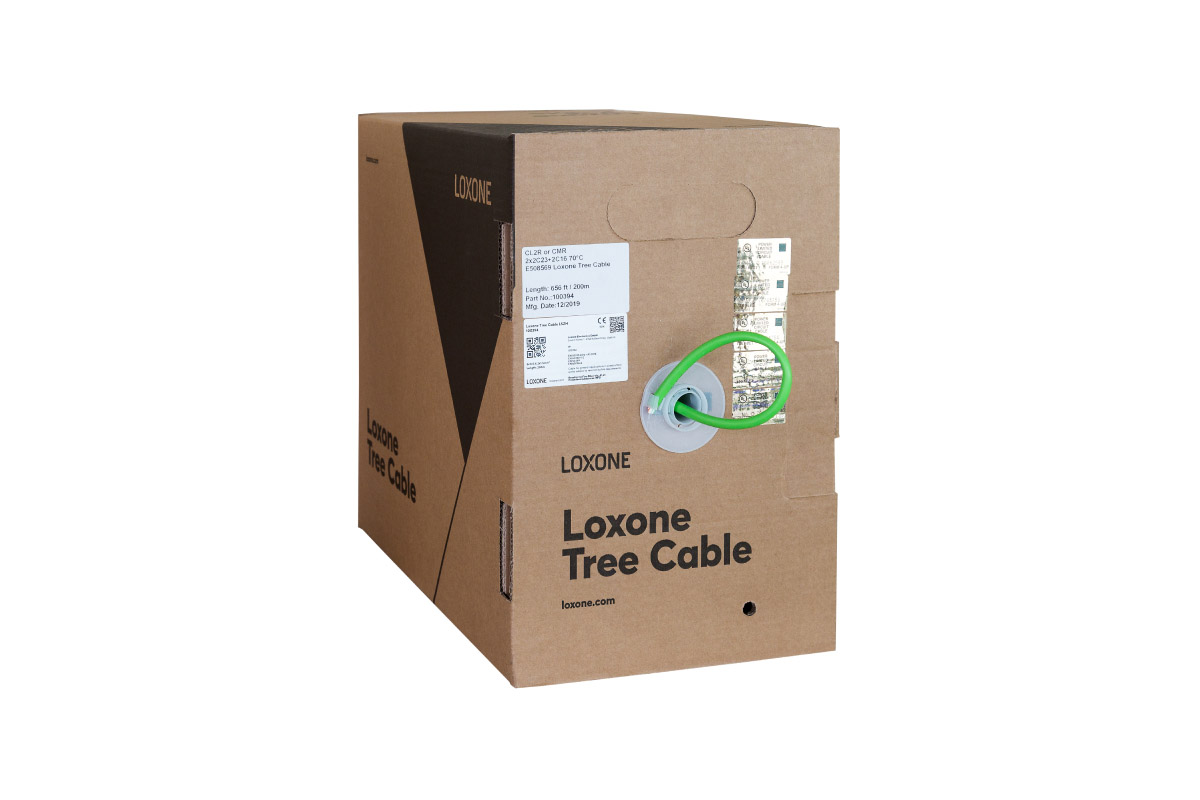

Doos Loxone Tree kabel met groene kabel
Loxone Tree kabel, de standaard

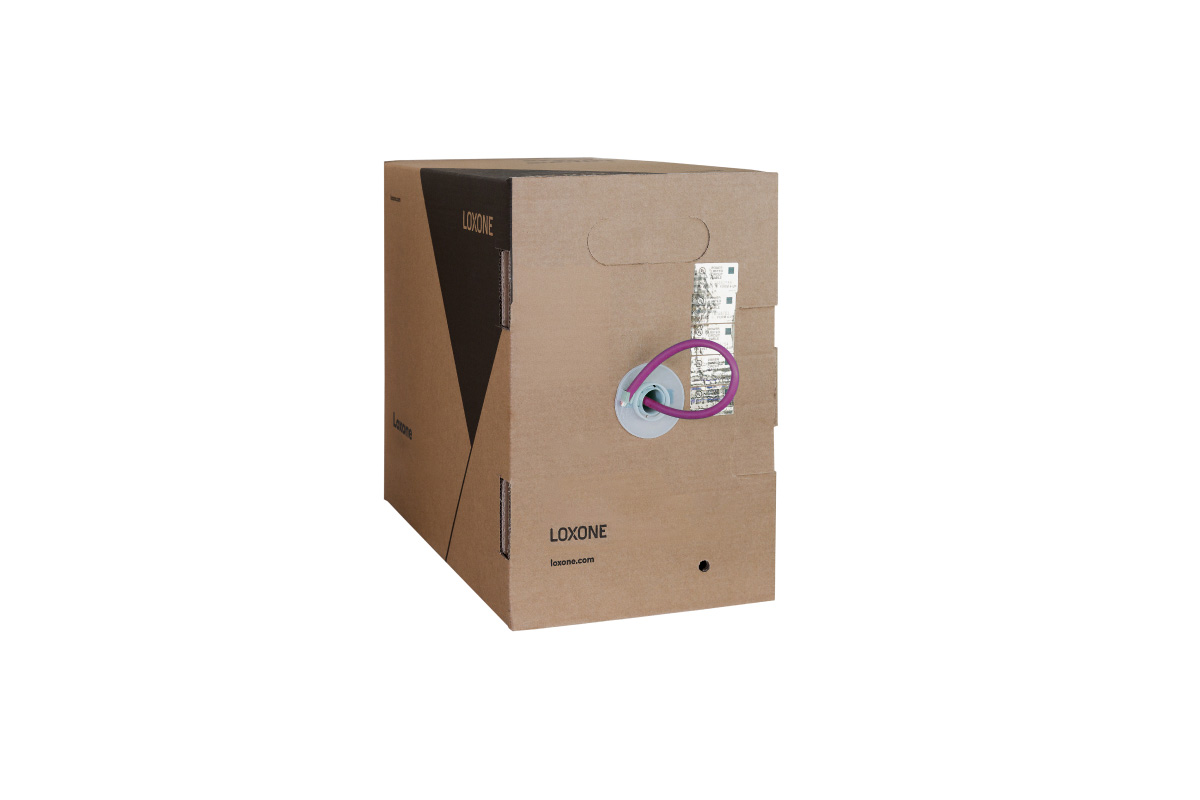

Doos Loxone Audio kabel met paarse kabel
Loxone Audio kabel, voor luidsprekers

02Kleur op kleur

Gekleurde klemmen tonen waar elke ader hoort: het groene paar in de groene klem, het oranje in de oranje, de gekleurde ader links, de witte rechts. De Tree kabel heeft twee getwiste paren van 0,8 mm: groen/wit voor de datalijn, oranje/wit voor 24 V naar drukknoppen, sensoren en apparaten met laag opgenomen vermogen. Daarbij komen twee aders van 1,5 mm² in oranje/wit voor apparaten met hoger vermogen, zoals LED Spots of dimmers.

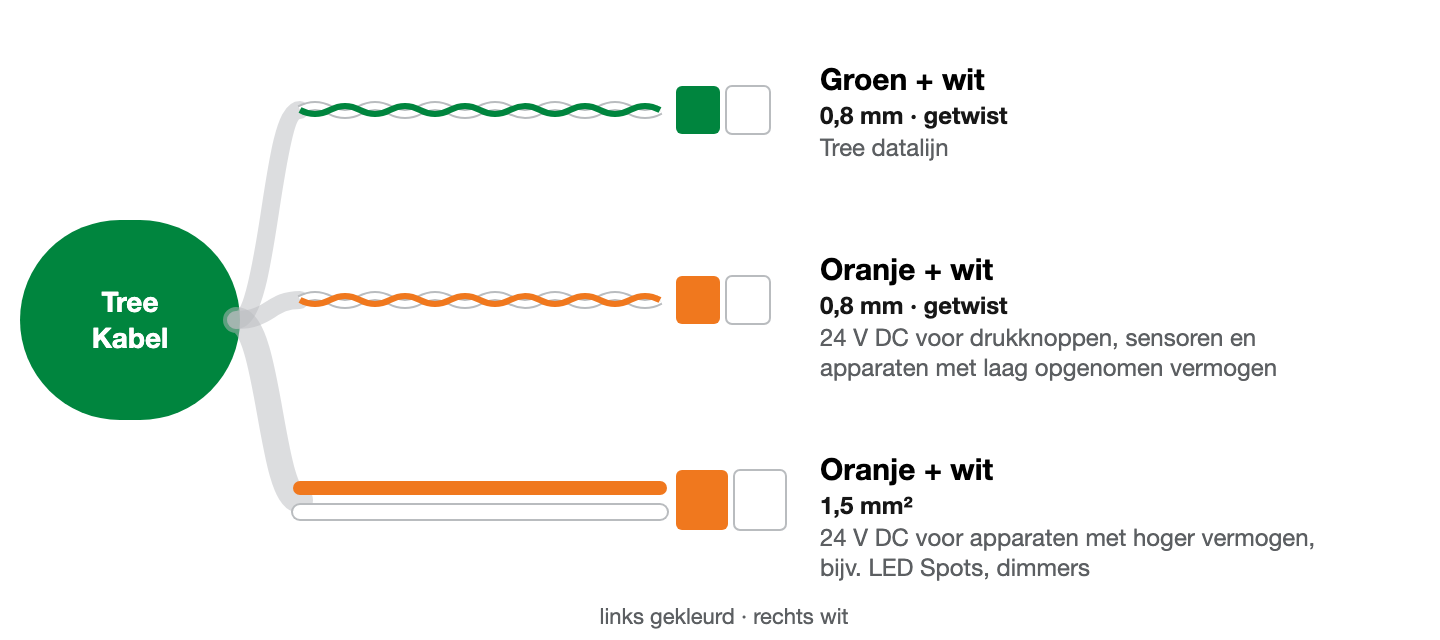

Aders van de Tree kabel: groen/wit en oranje/wit als getwiste paren van 0,8 mm, plus oranje en wit van 1,5 mm². Kleur op kleur, de gekleurde ader links, de witte rechts.

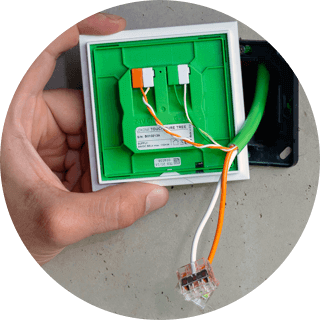

Achterkant van een Touch Pure Tree met oranje/wit en groen/wit op de klemmen in dezelfde kleur
Touch Pure Tree: twee aderparen, twee klemmen

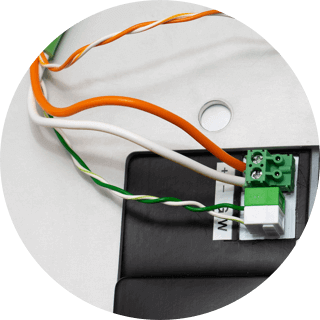

LED Spot Tree met de dikke oranje/witte aders op de voeding en groen/wit op de Tree
LED Spot: de oranje/witte aders van 1,5 mm² voor meer vermogen

De regel: kleur op kleur, gekleurd links, wit rechts, bij elk Loxone product. Zo draagt u de installatie eenvoudig over aan collega’s of onderaannemers.

03Eén Tree kabel per ruimte

Vuistregel: één Tree kabel per ruimte, terug naar de verdeelkast. Alle Loxone producten in de ruimte hangen aan die kabel.

30 m²
ongeveer één Tree kabel per 30 m²
500 m
max. lengte van de datalijn per Tree-tak
50
max. Tree apparaten per Tree-tak
35
aanbevolen om mee te starten, met reserve
  • Kleine ruimtes samenvoegen. Een toilet of berging deelt een kabel met een andere ruimte.
  • Grote ruimtes opsplitsen. Een open woonruimte krijgt twee of meer kabels.
  • De verdeler van de vloerverwarming als aparte ruimte behandelen, met een eigen Tree kabel.
  • Niet tot de limiet benutten. Laat reserve voor latere uitbreidingen.

De 500 m gelden voor de datalijn. Bij verbruikers met een hoger vermogen, zoals Tree verlichting of dimmers, is de lengte door spanningsval vaak veel korter.

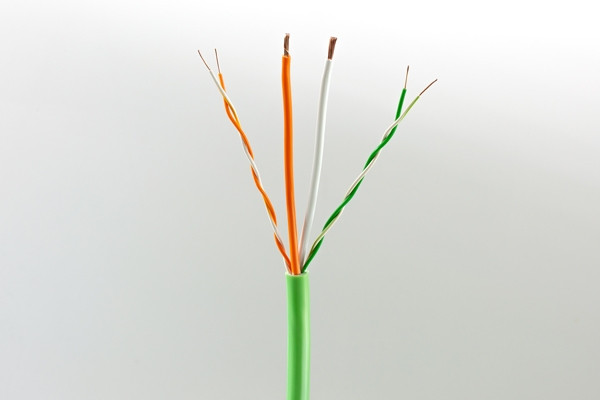

Gestripte groene Loxone Tree kabel met de aders oranje, wit en groen
De groene Loxone Tree kabel: oranje/wit voor 24 V DC, groen/wit voor de Tree datalijn

04Audio kabel

De paarse Loxone Audio kabel volgt dezelfde kleurlogica, maar met slechts twee paren: groen/wit (0,8 mm) voor de data en oranje/wit (1,5 mm²) voor de 24 V-voeding. Luidsprekers hebben meer vermogen nodig, een dun voedingspaar ontbreekt dus.

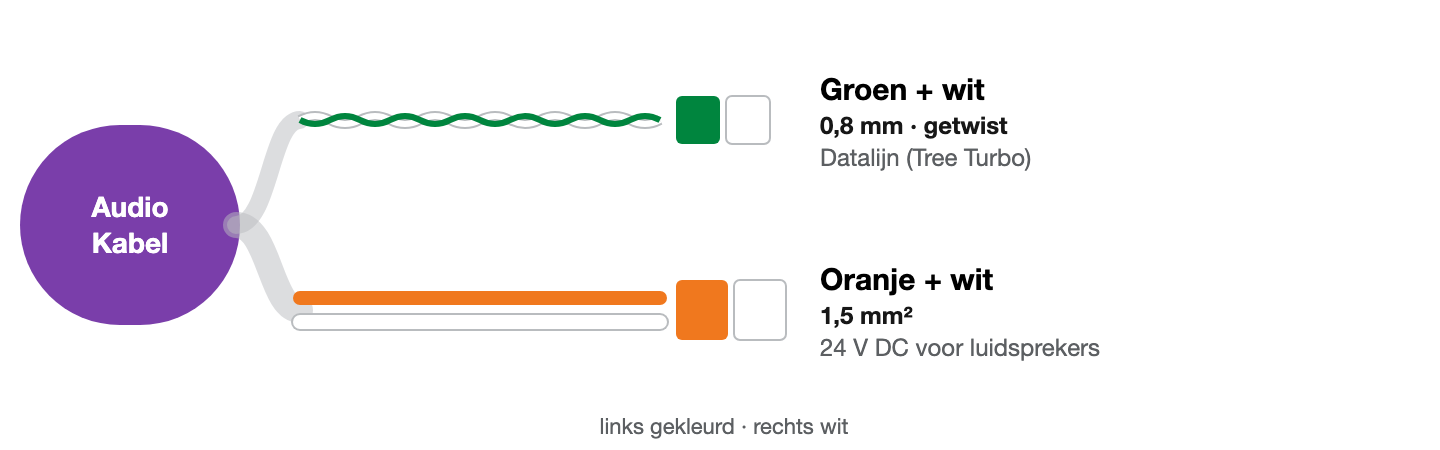

Aders van de Audio kabel: groen/wit als getwist paar van 0,8 mm voor de data, oranje/wit van 1,5 mm² voor de voeding. Kleur op kleur, de gekleurde ader links, de witte rechts.
  • Eén Audio kabel per ruimte of audiozone.
  • Maximaal drie luidsprekers per Audio kabel.
  • Eerst de audiozones plannen, daarna de luidsprekers en kabels.
  • Master-Client-logica: één Master luidspreker per zone, aangevuld met Client luidsprekers waar nodig.

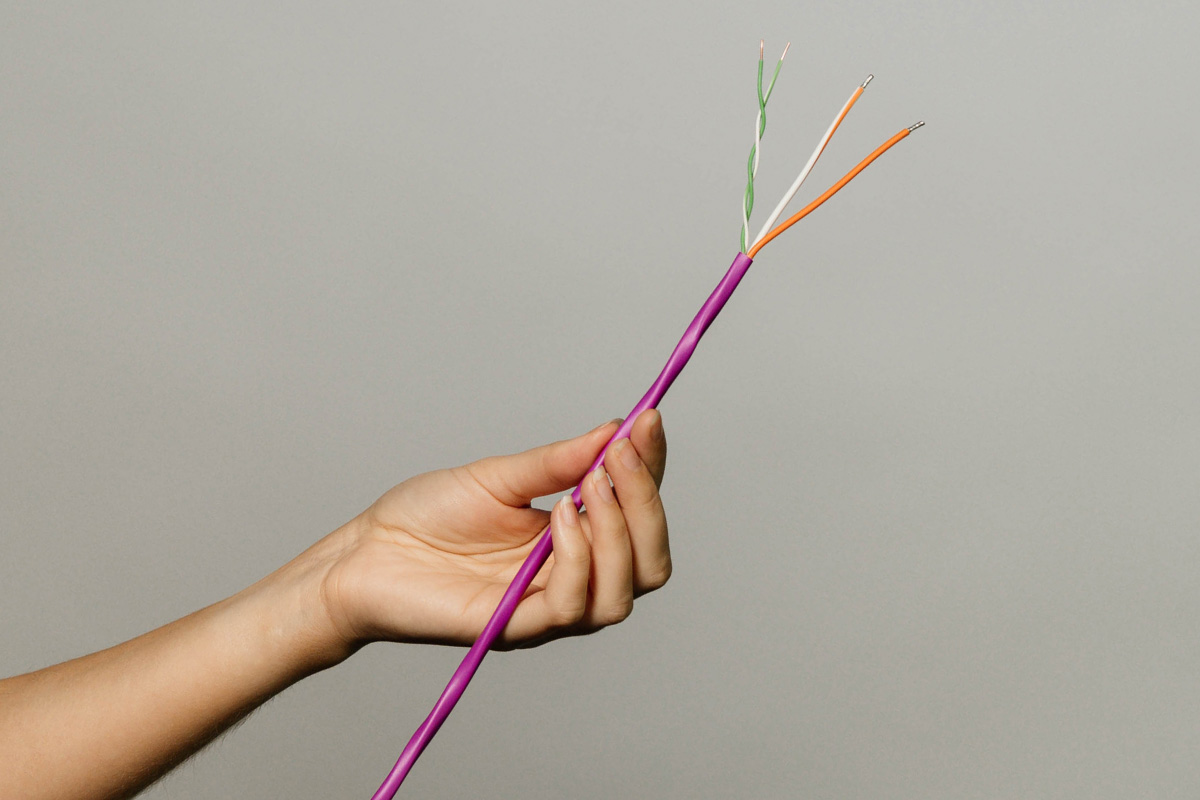

Paarse Loxone Audio kabel met gestripte aders
De paarse Loxone Audio kabel

Meer hierover: in de audiodocumentatie en in onze audiotrainingen.

05Topologie: alles mag, behalve een ring

Tree staat lijn, ster, bus met aftakkingen of boom toe, ook gemengd. Alleen een ring mag u nooit sluiten: dat leidt tot communicatiefouten en kan ertoe leiden dat Tree apparaten niet gevonden worden. Wij raden de boomtopologie aan.

Topologie boom

Boom (Tree)
aanbevolen
Topologie lijn

Lijn
toegestaan
Topologie ster

Ster
toegestaan
Topologie bus met aftakkingen

Bus met aftakkingen
toegestaan
Topologie ring, niet toegestaan

Ring
nooit

06Voorbeeld: één verdieping stap voor stap

Het vertrekpunt van alle kabels is de verdeelkast met de Miniserver in de technische ruimte. Grotere projecten kunnen meerdere verdeelkasten of Miniservers hebben.

Stap 1: Tree kabels

Ongeveer één Tree kabel per ruimte. Badkamer en toilet delen er één, de verdeler van de vloerverwarming krijgt een eigen kabel.

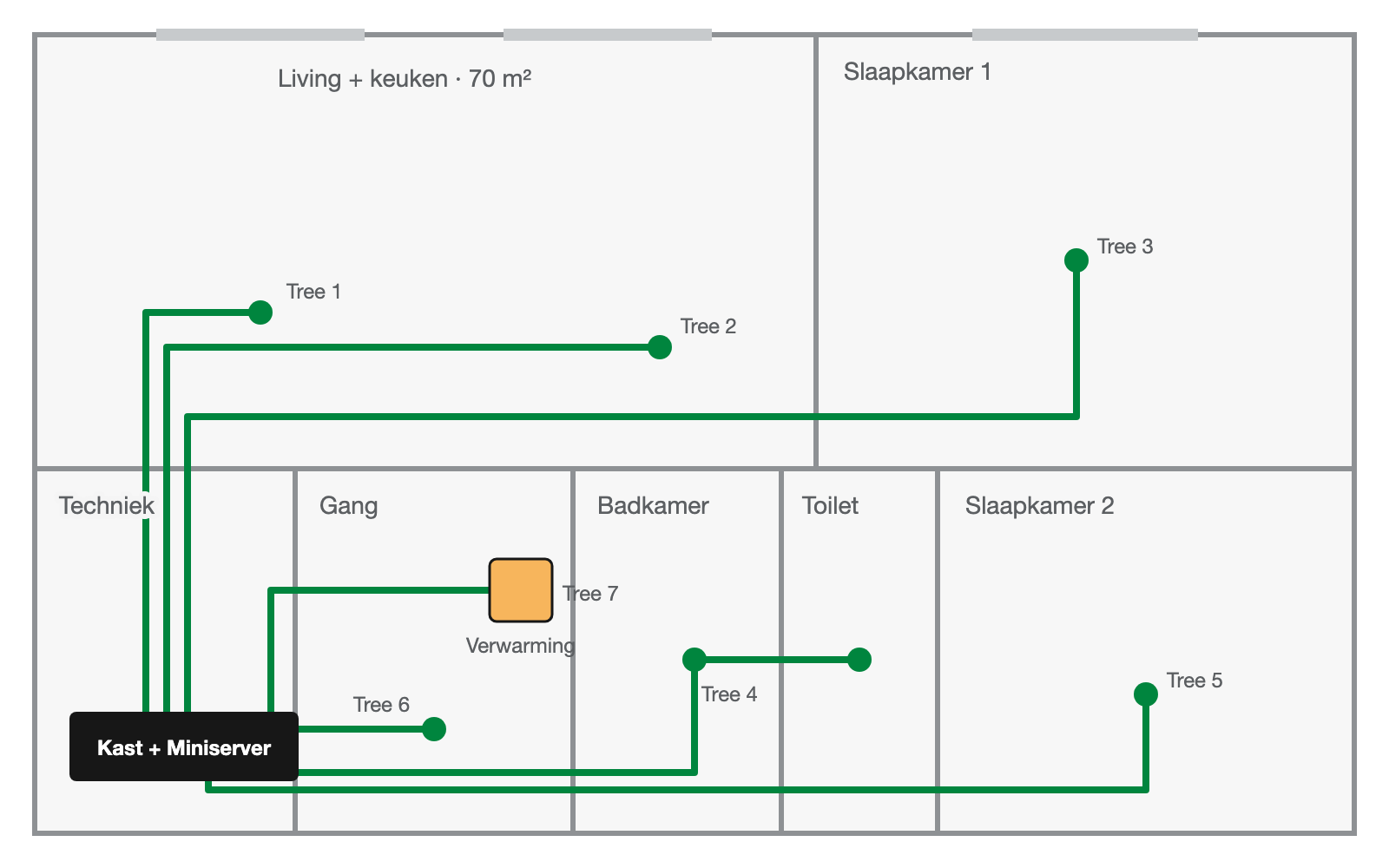

Voorbeeldplattegrond met zeven Tree kabels

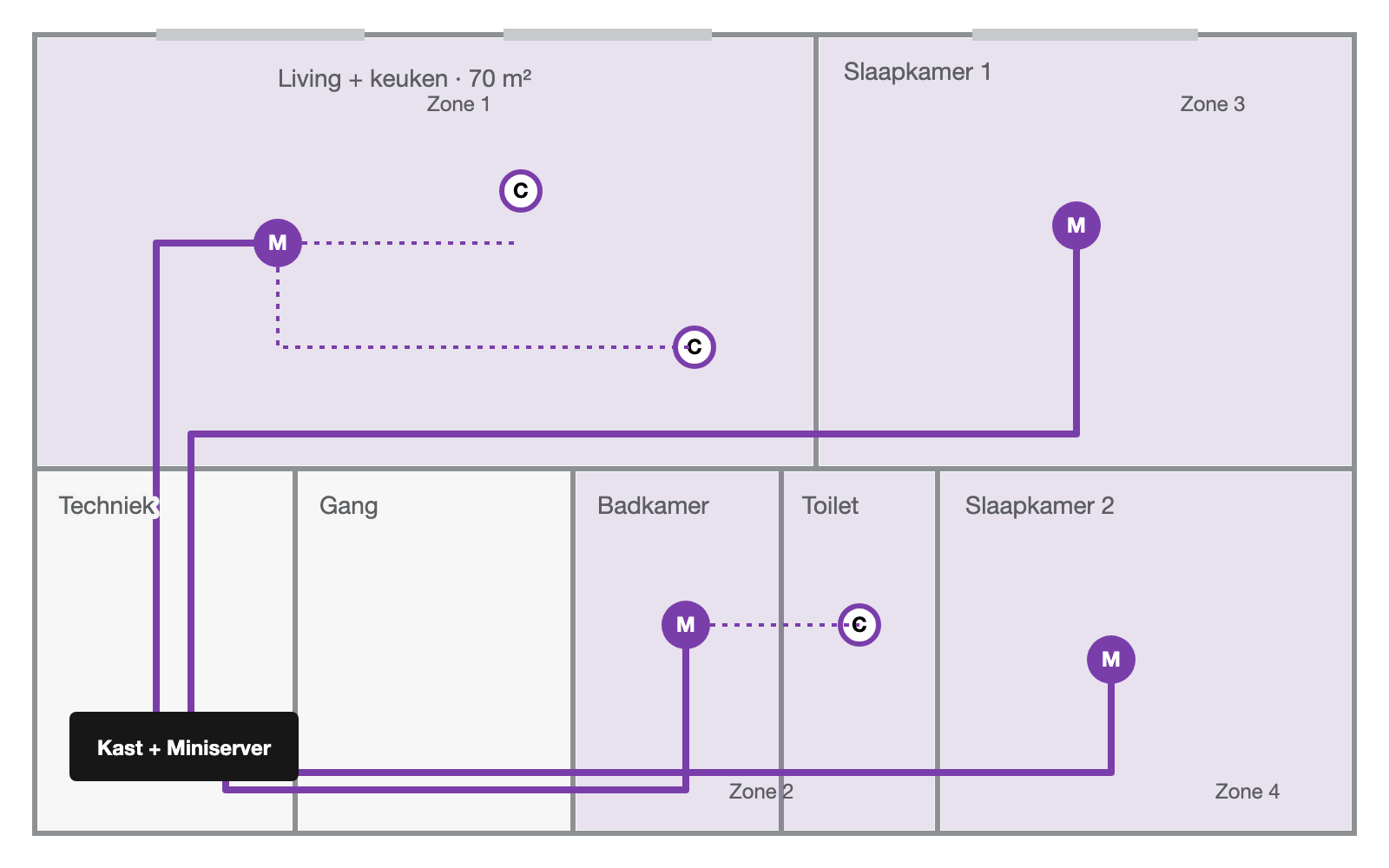

Stap 2: audiozones

Eén audiozone voor keuken en woonkamer, één voor badkamer en toilet, en één per slaapkamer. Elke zone heeft een Master luidspreker (M), indien nodig aangevuld met Client luidsprekers (C).

Voorbeeldplattegrond met vier audiozones

07Waarom Loxone kabels en producten

Met Loxone producten en kabels komt u het veiligst en eenvoudigst tot een smart home.

  • Minder bekabeling. Eén kabel per ruimte in plaats van één per apparaat.
  • Flexibel. Latere wijzigingen zijn ook na jaren eenvoudig mogelijk.
  • Eenvoudig te installeren. De kleurlogica maakt overdracht aan collega’s of onderaannemers eenvoudig.

Vóór de installatieChecklist

  • ☐  Juiste kabel gepland voor elk product?
  • ☐  Nergens een ring in de Tree?
  • ☐  Gemeenschappelijke massa (GND) verbonden, ook bij meerdere voedingen?
  • ☐  Kabelgrenzen en spanningsval in acht genomen, reserve ingepland?
  • ☐  Voeding en back-up gepland?
  • ☐  Verschillende spanningen goed gescheiden?

Een paar minuten planning besparen later uren, want de meeste „softwareproblemen” blijken bekabelingsproblemen te zijn.
