Energieverbrauch intelligent messen
Warum ist das Messen von Energieverbräuchen wichtig?
Wenn du Energie sparen willst, musst du wissen, wo und wann du wie viel verbrauchst.

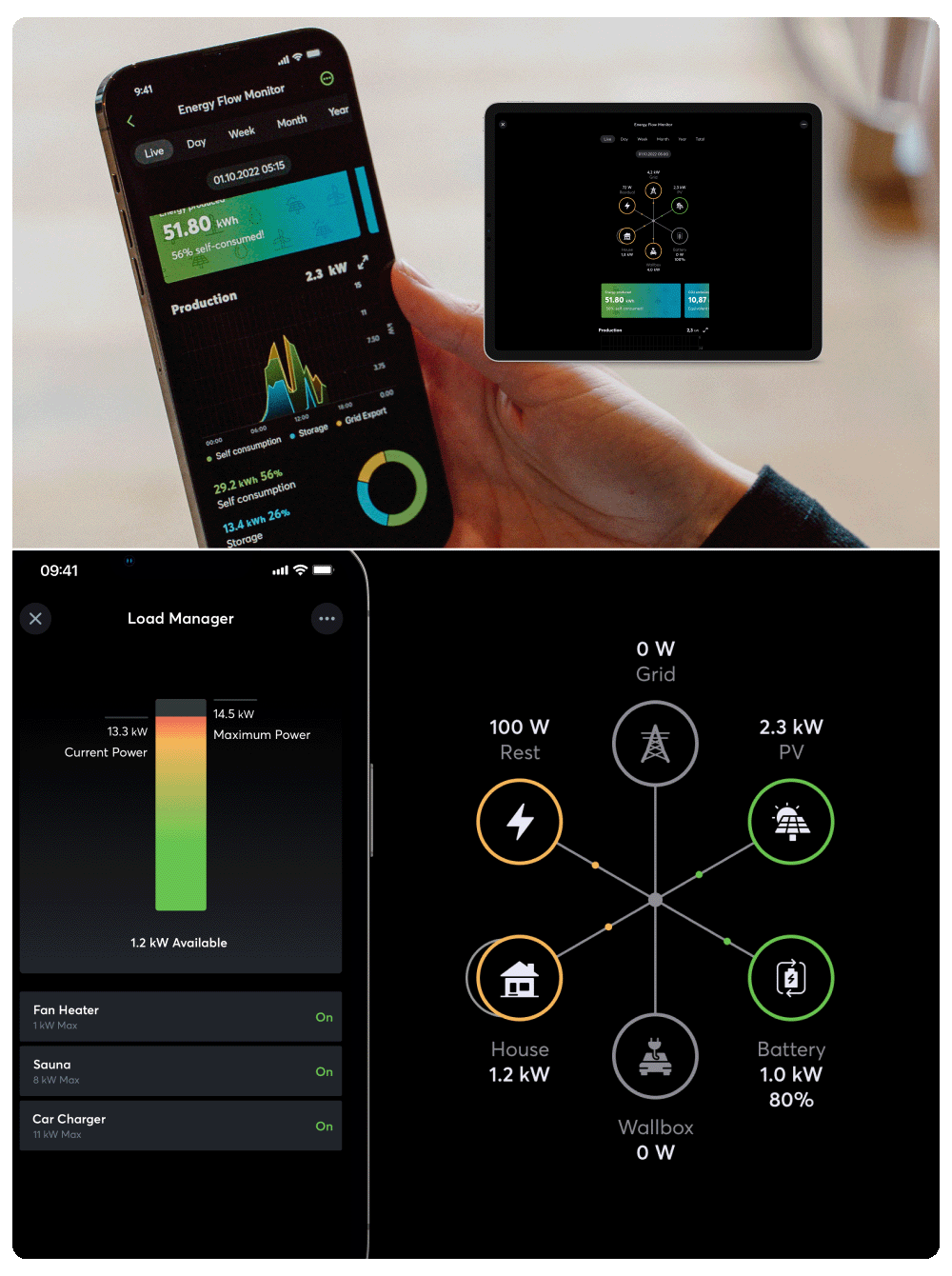

Wie viel Leistung wird aktuell aus dem Netz bezogen? Wie viel Energie erzeugt die PV-Anlage? Wie ist der Ladestand des Speichers? Welche Geräte beziehen wie viel Leistung?
Mit Loxone erkennst du auf einen Blick, wo Energie verloren geht und wie du diese effizienter einsetzen kannst.
Wie kann ich Energieverbräuche messen?
Energie kommt in einem Gebäude in unterschiedlichsten Formen vor. Beispiele sind die elektrische Energie, Wärme, Kälte, Gas und vieles mehr. Mit LOXONE können alle Formen von Energieverbräuchen erfasst werden. Folgend konzentrieren wir uns auf die elektrische Energie – den Stromverbrauch.
Um den Stromverbrauch zu messen, gibt es bei Loxone drei Möglichkeiten:
- Direkte Messung
- Indirekte Messung über Stromwandler
- Auslesen von Messwerten über Schnittstellen
Welche die Richtige ist, hängt von den Voraussetzungen ab.
Zum einen geht es um die Gegebenheiten vor Ort: Wie sieht die Verkabelung aus? Was genau soll gemessen werden?
Zum anderen geht es um Normen, Richtlinien und Gesetze: Wie genau muss gemessen werden? Welche Zertifizierungen werden benötigt? Hierbei gibt es zum Beispiel die MID-Zertifizierung. Das ist eine EU-weit standardisierte und rechtliche Grundlage für die Abrechnung über Messgeräte.
Direkt
Indirekt
Auslesen

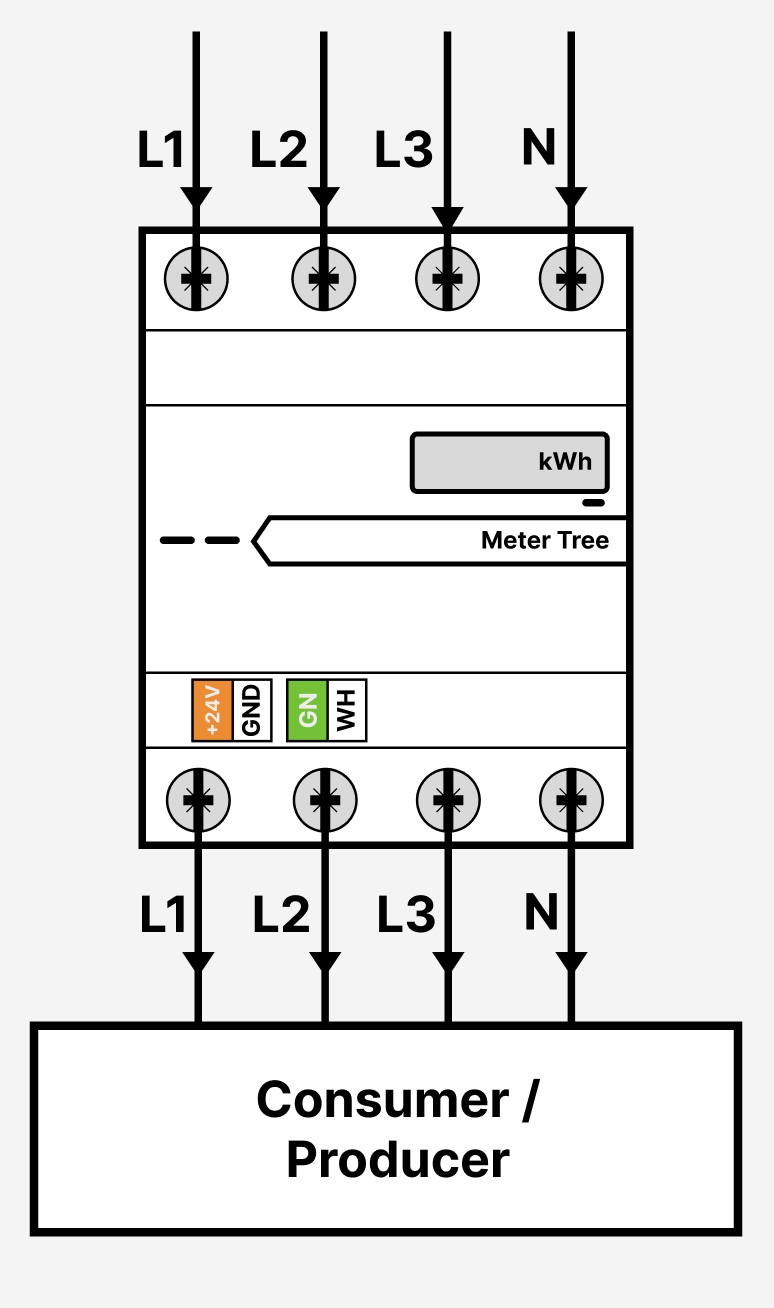

Direkte Messung
Wenn der Strom durch das Messgerät läuft, dann spricht man von direkter Messung. Damit sind Zähler gemeint, die direkt im Stromkreis oder am Gerät angeschlossen sind. Es werden keine zusätzlichen Sensoren oder Stromwandler benötigt.

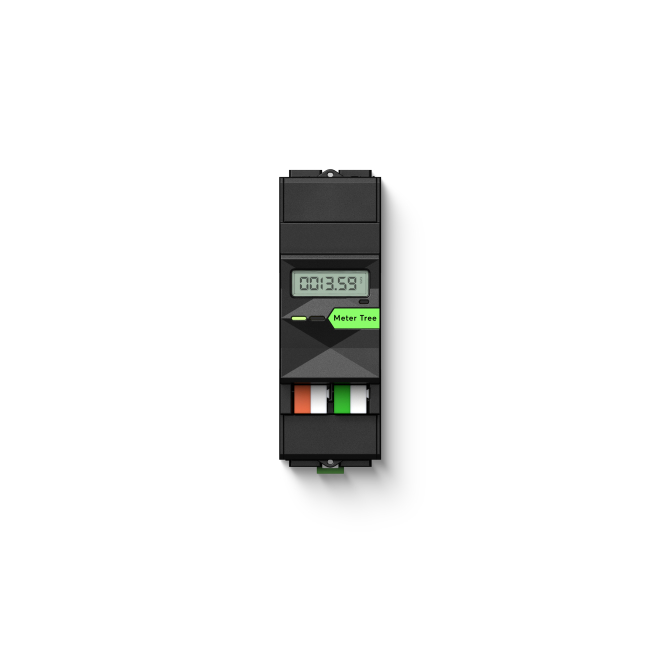

Energiezähler 1-phasig Tree
Der MID-zertifizierte Energiezähler 1-phasig Tree ermöglicht eine einfache Überwachung des Energieverbrauchs von Geräten oder Gruppen von Geräten, die an einem einzelnen Stromkreis angeschlossen sind.
Anwendung: Wird häufig in Privathaushalten oder kleinen Büros verwendet, um den Verbrauch einzelner Bereiche zu messen.

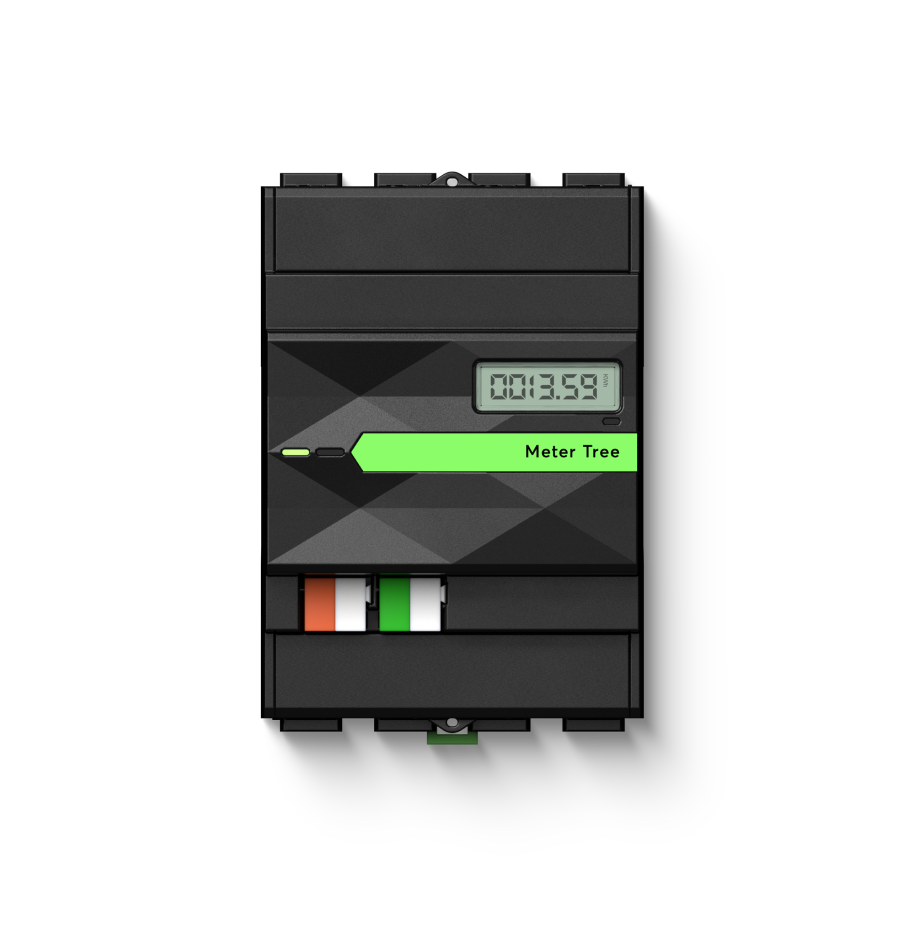

Energiezähler 3-phasig Tree
Der Energiezähler 3-phasig Tree ist MID-zertifiziert und misst den Stromverbrauch über alle drei Phasen. Vor allem in größeren Installationen oder gewerblichen Anwendungen wird das benötigt.
Anwendung: Ideal für Gebäude oder Geräte, die auf drei Phasen angewiesen sind. Zum Beispiel Büros, Hausanschlüsse oder große Verbraucher wie Wallboxen.
Smart Socket Air
Diese intelligente Steckdose misst nicht nur den Stromverbrauch, sondern ermöglicht auch die smarte Steuerung von Geräten.
Anwendung: Die Smart Socket Air ist ein Standby-Killer: Sie erkennt den Standby-Verbrauch und schaltet ab, wenn Geräte nicht benötigt werden.
Power Supply & Backup
Die Power Supply & Backup sorgt für eine zuverlässige Stromversorgung und bei Stromausfällen für einen reibungslosen Betrieb. Zudem erfasst sie den Verbrauch ihrer 7 Ausgänge.
Anwendung: In Einfamilienhäusern, Büros und vielfältigen weiteren Anwendungsgebieten für die zuverlässige Energieversorgung und -erfassung.

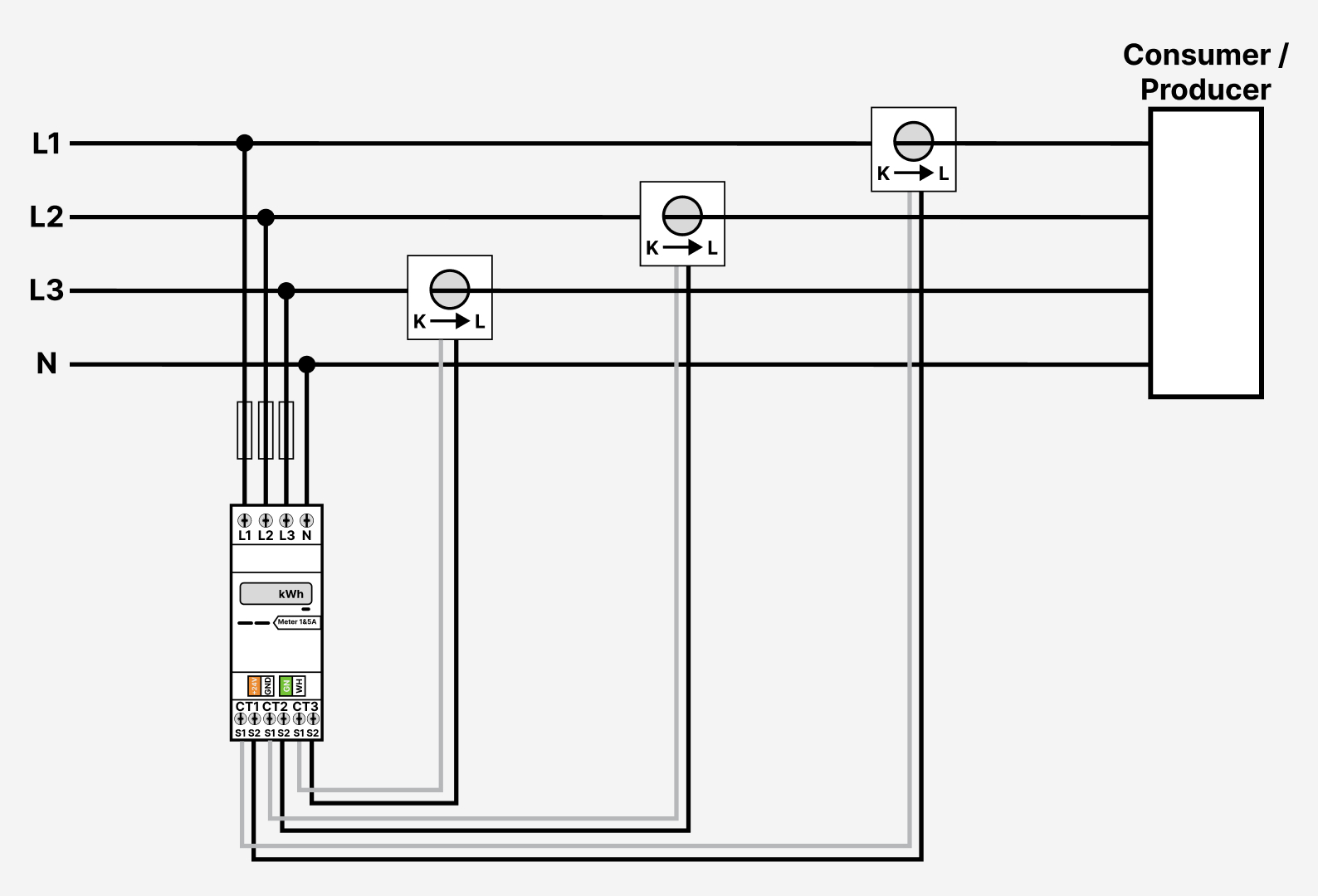

Indirekte Messung über Stromwandler
Mithilfe von Stromwandlern und dazu passenden Zählern kann der Strom in einem elektrischen Leiter gemessen werden, ohne dass in den Stromkreis eingegriffen wird. Diese Geräte werden häufig verwendet, wenn es um die Messung von höheren Strömen geht oder wenn eine direkte Messung am Stromkreis nicht möglich oder praktikabel ist.

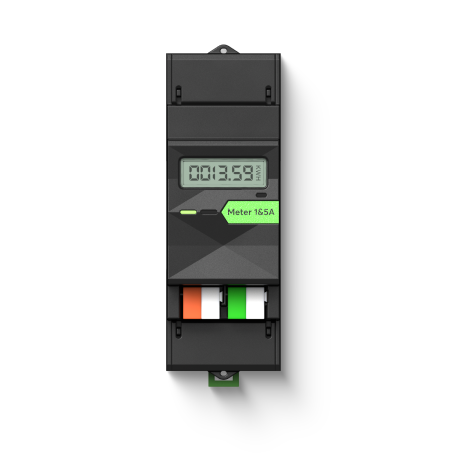

Energiezähler für 1&5A Stromwandler Tree
Der MID-zertifizierte Energiezähler für 1&5A Stromwandler Tree kann mit Stromwandlern verwendet werden, die ein Ausgangssignal von 1A oder 5A liefern. Diese Art von Wandlern wird in größeren Installationen benötigt, in denen höhere Ströme fließen, wie sie in der Industrie, bei großen Maschinen oder in der Stromversorgung auftreten.
Perfekt dafür:
- 5A Stromwandler 200A 24mm (3 Stk.)
5A Stromwandler 400A 35mm (3 Stk.)
Anwendung: Geeignet für große kommerzielle oder industrielle Anwendungen, wie z. B. Maschinenparks oder große Gewerbeeinrichtungen, die hohe Stromstärken nutzen.
Kaufen
Energiezähler für 40mA Stromwandler Tree
Dieser Zähler arbeitet mit Stromwandlern, die ein Ausgangssignal von 40 mA liefern. Er ist MID-zertifiziert, bietet eine sofortige Stromausfallerkennung und eignet sich ideal für das Energiemanagement und die Überwachung in Wohn- und Gewerbegebäuden.
Perfekt dafür:
- 40mA Stromwandler 100A 16mm (3 Stk.)
- 40mA Stromwandler 25A 10mm (3 Stk.)
Anwendung: Eignet sich ideal für das Energiemanagement und die Überwachung in Wohn- und Gewerbegebäuden.
Kaufen

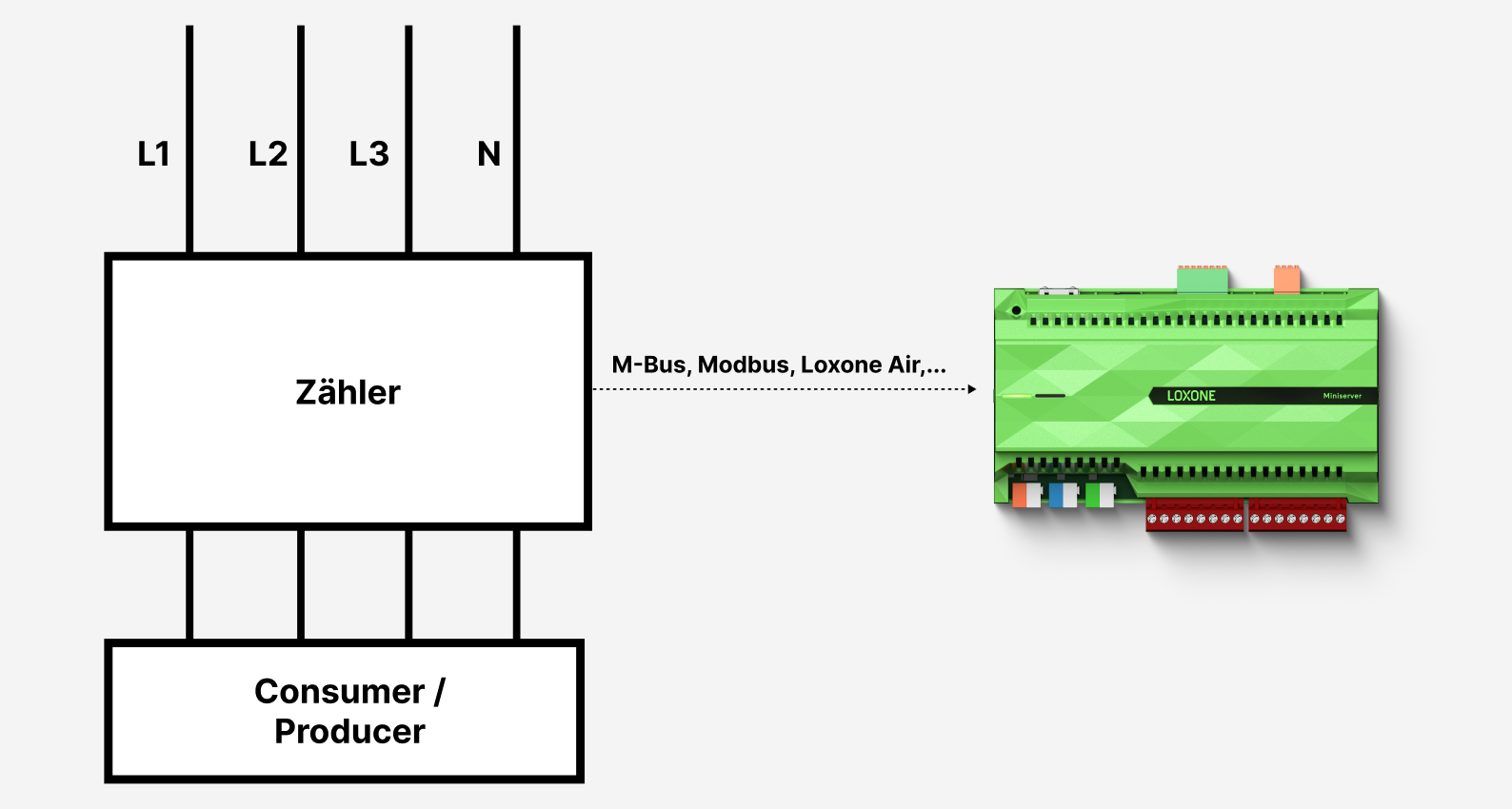

Auslesen von Messdaten über Schnittstellen
Auslesen bezieht sich auf das Sammeln und Übertragen von Daten aus verschiedenen Messgeräten oder Zählern. Der Miniserver verfügt über zahlreiche Schnittstellen, um die Energieflüsse und Daten aus unterschiedlichsten Quellen auszuwerten.

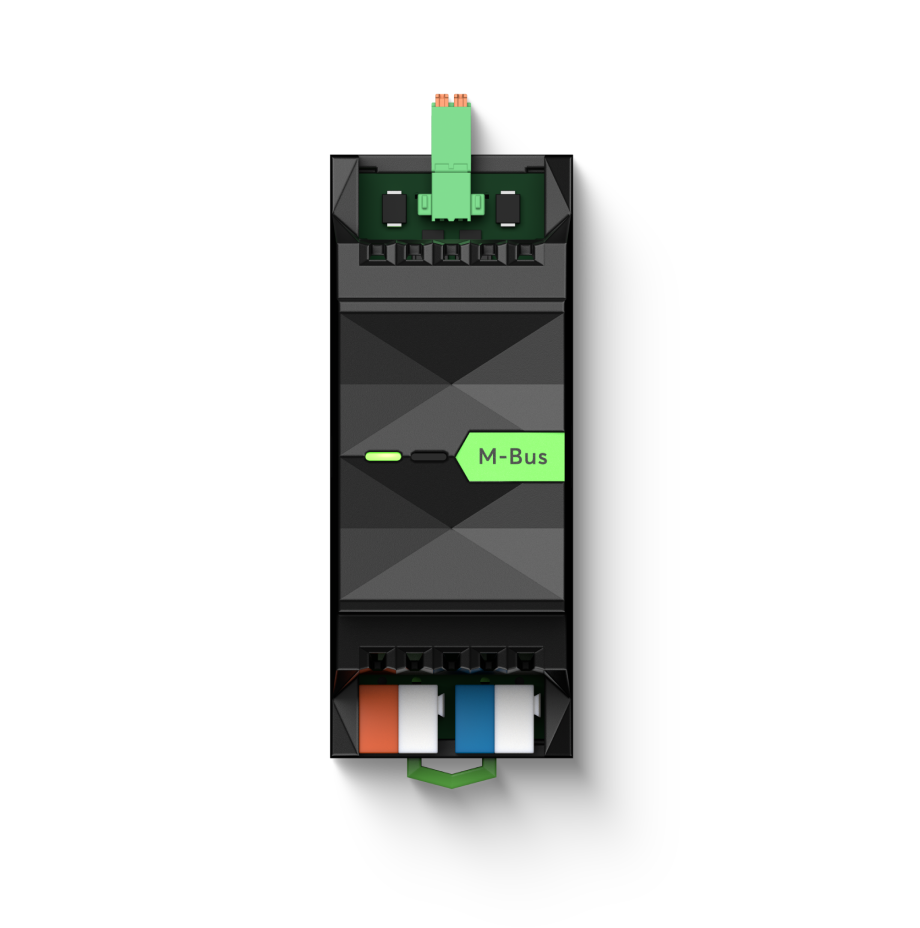

M-Bus Extension
Die M-Bus Extension ermöglicht es, Geräte, die über das M-Bus-Protokoll kommunizieren (z. B. alte Stromzähler), in Loxone zu integrieren. Zudem können darüber weitere Zähler, z.B. für Gas, Wasser oder Wärme ausgelesen werden.

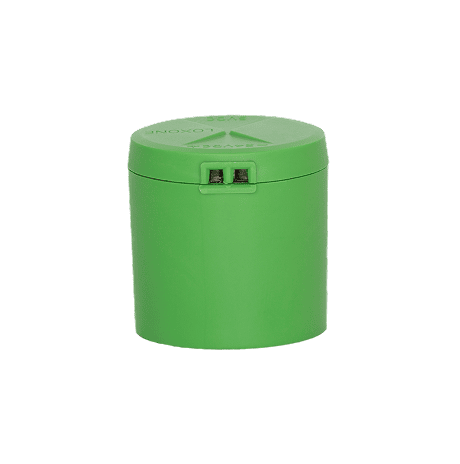

IR Zählerinterface Air
Das Loxone IR Zählerinterface Air ermöglicht das direkte Auslesen von kompatiblen elektronischen Haushaltszählern (eHZ) mit Infrarot-Schnittstelle. Zudem können auch Wärmezähler ausgelesen werden.

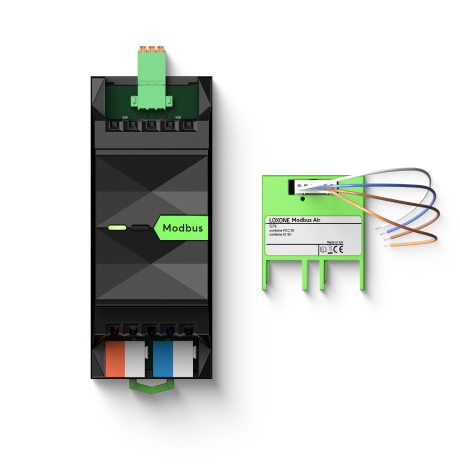

Modbus Extension & Modbus Air
Diese Produkte ermöglichen die Einbindung von Geräten mit einer Modbus RTU Schnittstelle. Modbus RTU Zähler kommen zur Erfassung von Strom, Wasser, Gas, Wärme oder Kälte zum Einsatz.

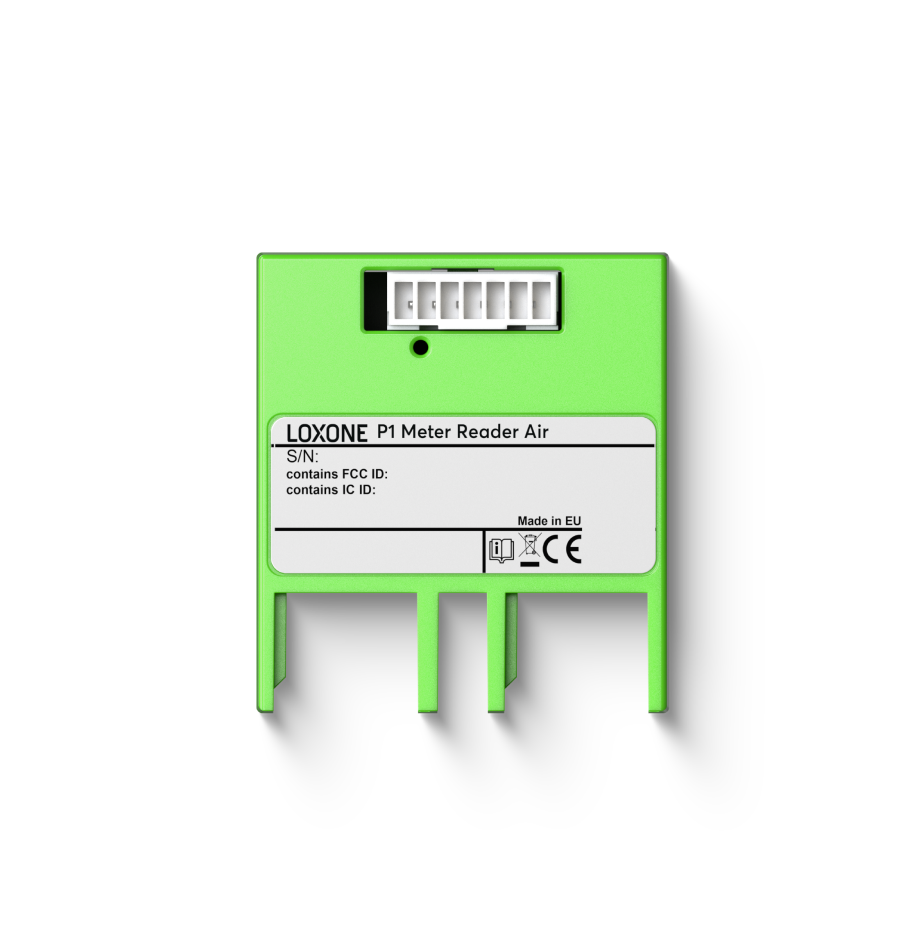

P1 Meter Reader Air
Mit dem P1 Meter Reader Air werden DSMR P1-Zähler ausgelesen. Solche Smart Meter werden vor allem in Neubauten verwendet. Je nach Zähler kann z.B. auch Gas, Wasser oder Wärme gemessen werden.
Modbus TCP
Der Miniserver verfügt ohne weiteres Zubehör über eine Modbus TCP Schnittstelle. Darüber können beispielsweise Wechselrichter, Energiezähler oder Wärmepumpen in das Energiemanagement eingebunden werden.
Loxone Library
Die Loxone Library ist eine Sammlung an Vorlagen und Anleitungen, um Geräte über unterschiedlichste Schnittstellen in Loxone zu integrieren.
FAQs
Wie kann ich den Stromverbrauch meines Hauses mit Loxone auslesen?
Das hängt vom Stromzähler ab.
Viele Zähler können mit dem IR Zählerinterface Air ausgelesen werden. Eine Liste an unterstützten Zählern findest du hier.
Je nach Region kommen in moderneren Gebäuden auch DSMR P1 Zähler zum Einsatz. Wenn das bei dir der Fall ist, kannst du hier überprüfen, ob dein Zähler mit dem P1 Meter Reader Air ausgelesen werden kann.
Am besten fragst du deinen Stromanbieter, ob und wie du deinen Zähler auslesen kannst.
Kann mein P1 Smart Meter mit dem P1 Meter Reader Air ausgelesen werden?
Das kannst du hier überprüfen. Die DSMR P1 Version deines Zählers findest du im Datenblatt oder oft auch am Zähler selbst.
Kann mein Smart Meter über das IR Zählerinterface Air ausgelesen werden?
Eine Liste an unterstützten Zählern findest du hier.
Kann ich den Stromverbrauch für Haushaltsgeräte messen?
Ja. Mit unserer intelligenten Steckdose, der Smart Socket Air, kannst du den Energieverbrauch einzelner Geräte messen und diese automatisiert oder per App ein– und ausschalten.
Wie messe ich den Stromverbrauch von großen Geräten, wie einer Wärmepumpe??
Der Stromverbrauch von größeren Geräten, wie Wärmepumpen, industrielle Maschinen oder einer Wallbox kann entweder über einen eigenen Zähler gemessen oder über diverse Schnittstellen ausgelesen werden. Welche Art und Weise die sinnvollste ist fragst du am besten den Hersteller oder Techniker, der das Gerät in Betrieb genommen hat.
Ich habe einen alten Stromzähler. Kann ich diesen in Loxone integrieren?
In vielen Fällen lassen sich selbst ältere Stromzähler in Loxone integrieren. Das funktioniert zum Beispiel über das IR Zählerinterface Air. Eine Liste an unterstützten Zählern findest du hier.
Lässt sich der bestehende Zähler nicht einbinden, kann die Messung mithilfe von Stromwandlern und passendem Zähler ohne Umbauarbeiten an der Verkabelung nachgerüstet werden.
