Steuert die Beschattung eines Dachflächenfensters.
Inhaltsverzeichnis
- Eingänge
- Ausgänge
- Parameter
- Eigenschaften
- Richtungsparameter
- Start- / Endzeit Verschiebung
- Sonnenstandsautomatik über Visualisierung aktivieren
- Zeitdiagramm
- Verlauf
Eingänge↑
| Kürzel | Kurzbeschreibung | Beschreibung | Einheit | Wertebereich |
|---|---|---|---|---|
| Tg | Toggle | Schaltet um zwischen Öffnen, Stopp, Schließen. Zur Eintastenbedienung. | - | 0/1 |
| Po | Partial open with push & hold | Partiell öffnen durch Drücken & Halten | - | 0/1 |
| Pc | Partial close with push & hold | Partiell schließen durch Drücken & Halten | - | 0/1 |
| Co | Complete open | Falls in Bewegung, wird gestoppt. | - | 0/1 |
| Cc | Complete close | Falls in Bewegung, wird gestoppt. | - | 0/1 |
| Dwc | Door/window contact | Öffnet die Beschattung vollständig und sperrt den Baustein bei Aktivierung. Manuelle Bedienung über die Benutzeroberfläche ist weiterhin möglich. (0 = geschlossen, 1 = geöffnet). | - | 0/1 |
| Wa | Wind alarm | Fährt die Beschattung in die Windalarm-Position laut Parameter (Wap) und sperrt den Baustein. Wird für den Sturmschutz verwendet. Die aktive Automatik wird nur unterbrochen statt abgebrochen. Nach Ende des Windalarms wird die Automatik mit einer positiven Flanke an Sps oder der Sonnenschein-Systemvariablen neu gestartet. Die Bedingungen für die Automatik werden am Ende des Windalarms nicht neu bewertet. Wenn beide Bedingungen während des Windalarms dauerhaft aktiv sind, kann die Automatik über einen Impuls an Spr neu gestartet werden. Der Name des angeschlossenen Sensors wird in der Visualisierung verwendet. | - | 0/1 |
| Off | Off | Impuls stoppt die Bewegung. Ein sperrt den Baustein. Dominierender Eingang. Der Name des angeschlossenen Sensors wird in der Visualisierung verwendet. | - | 0/1 |
| Pos | Position of shading | Bewegt die Beschattung in die angegebene Position. | % | 0...100 |
| T5 | T5 control | Taste 1: Complete open Taste 4: Complete close | - | ∞ |
| DisPc | Disable periphery control | Deaktiviert die Eingänge Tg, Po, Pc, Co, Cc, So, T5 wenn Ein. (z.B. Kindersicherung, Reinigung) Bedienung über die Visualisierung weiterhin möglich. | - | 0/1 |
| So | Slightly open | Jalousien schließen sich vollständig und bewegen die Lamellen in horizontale Position eingestellt durch Parameter (Rd). Rolläden, Vorhänge und Markisen fahren in die Position entsprechend Parameter (Rd). | - | 0/1 |
| Sps | Sun position automatic start | Wenn Ein zu Beginn, oder bei Impuls während der Beschattungszeit wird die Sonnenstandsautomatik aktiviert. Die Sonnenstandsautomatik wird für den Rest des Tages deaktiviert, wenn der Baustein manuell bedient wird. Impuls an (Spr) gefolgt von einer steigenden Flanke an (Sps) oder Impuls an (Spr) während (Sps) aktiv ist, startet die Sonnenstandsautomatik erneut. | - | 0/1 |
| DisSp | Disable sun position automatic | Deaktiviert die Sonnenstandsautomatik wenn Ein. | - | 0/1 |
| Spr | Sun position automatic restart | Impuls gefolgt von einer steigenden Flanke am Eingang (Sps) oder Impuls während Eingang (Sps) aktiv ist, startet die Sonnenstandsautomatik erneut. | - | 0/1 |
Ausgänge↑
| Kürzel | Kurzbeschreibung | Beschreibung | Wertebereich |
|---|---|---|---|
| Op | Open | Öffnen Dieser Ausgang ist nur bei bestimmten Baustein-Konfigurationen sichtbar. | 0/1 |
| Cl | Close | Schließen Dieser Ausgang ist nur bei bestimmten Baustein-Konfigurationen sichtbar. | 0/1 |
| Pos | Position of shading | Position der Beschattung (0.0 = offen, 1.0 = geschlossen) | 0...1 |
| Wds | Wind, door/window contact state | Ein, wenn der Eingang (Wa) des Bausteins oder eines verknüpften Zentralbausteins aktiv ist oder wenn der Eingang (Dwc) aktiv ist. | 0/1 |
| Off | Off | Aktiv, wenn Eingang (Off) 1 ist. | 0/1 |
| Sp | Sun position automatic | Ein, wenn Eingang (Sps) = 1 und Eingang (DisSp) = 0 ...und wenn die Einstellung "Sonnenschein verwenden" aktiviert ist und die Sonne scheint, oder wenn die Sonnenstandsautomatik in der App eingeschaltet wird. | 0/1 |
| API | API Connector | Intelligenter API basierter Verbinder. API Commands | - |
Parameter↑
| Kürzel | Kurzbeschreibung | Beschreibung | Einheit | Wertebereich | Standardwert |
|---|---|---|---|---|---|
| Wap | Wind alarm position | 0 = Vollständig geöffnet 1 = Vollständig geschlossen | - | 0/1 | 0 |
| Opd | Opening duration | Dauer Öffnen | s | 0...∞ | 75 |
| Cld | Closing duration | Dauer Schließen | s | 0...∞ | 75 |
| Mld | Motor lock duration | Dauer der Motorverrieglung bei Richtungswechsel. | s | 0...∞ | 0,5 |
| Tdc | Time double-click | Doppelklickdauer an Eingängen (Po), (Pc) für vollständiges Öffnen / Schließen. 0 = Nicht verwendet | s | 0...∞ | 0,3 |
| Tlc | Time long-click | Langklickdauer an Eingängen (Po), (Pc) für vollständiges Öffnen / Schließen. Wenn Sie einen Doppelklick bevorzugen, dann stellen Sie den Wert > (Opd) oder (Cld) ein. 0 = Immer komplette Fahrt starten. | s | 0...∞ | 3 |
| minTd | Minimum travel duration | Mindestfahrzeit bei Impuls auf Eingang (Po) bzw. (Pc). | s | 0...∞ | 0,4 |
| Spm | Sun position automatic mode | 0 = Automatik bleibt ausgeschaltet, wenn die Beschattung geschlossen ist. Wenn der Eingang (Sps) aktiv ist, startet ein Impuls an (Spr) die Sonnenstandsautomatik. 1 = Automatik immer erlaubt. | - | 0...1 | 1 |
| Spe | Sun position automatic end action | 0 = keine Aktion 1 = vollständig öffnen 2 = vollständig schließen | - | 0...2 | 1 |
| Dir | Compass direction | Himmelsrichtung des Fensters: 0 = Norden 90 = Osten 180 = Süden 270 = Westen -1 = nicht konfiguriert | ° | -1...359 | -1 |
| Dts | Direction tolerance start | Richtungstoleranz für die Sonnenstandsautomatik bei Sonneneintritt. | ° | 0...90 | 85 |
| Dte | Direction tolerance end | Richtungstoleranz für die Sonnenstandsautomatik bei Sonnenaustritt. | ° | 0...90 | 85 |
| Pi | Pitch | Dach- oder Fensterneigung: 0 = horizontal 90 = vertikal | ° | 0...90 | 30 |
| Spos | Sun position automatic start offset | Startzeit Verschiebung der Sonnenstandsautomatik relativ zum Sonnenaufgang. | min | -90...90 | 30 |
| Spoe | Sun position automatic end offset | Endzeit Verschiebung der Sonnenstandsautomatik relativ zum Sonnenuntergang. | min | -90...90 | -30 |
| Sop | Slightly open position | Für den Eingang (So) und (Sps) verwendete Position. | % | 0...100 | 80 |
Eigenschaften↑
| Kurzbeschreibung | Beschreibung | Wertebereich | Standardwert |
|---|---|---|---|
| Sonnenschein verwenden | Die Sonnenstandsautomatik wird nur aktiviert, wenn die Systemvariable Sonnenschein und der Eingang Sps aktiv sind. | - | - |
| Number of activity entries | Anzahl der Einträge im Aktivitätsprotokoll. 0: Protokoll ist deaktiviert. Das Aktivitätsprotokoll zeichnet relevante Änderungen seit dem Programmstart auf. | 0...100 | 20 |
Richtungsparameter↑
Dir: Ist die Himmelsrichtung der Beschattungseinrichtung bezogen auf den geografischen Norden. (0=Nord,90=Ost,180=Süd,270=West)
Dts: Richtungstoleranz für den Eintritt der Sonne in die Beschattungseinrichtung. Die Richtungstoleranz ist bezogen zur Normalen der Beschattungseinrichtung. Berücksichtigen Sie zum Beispiel Hausvorsprünge. Wird Ihre Beschattungseinrichtung nicht beeinflusst, so können Sie den Standardwert von 85° belassen.
Dte: Richtungstoleranz für den Austritt der Sonne aus der Beschattungseinrichtung. Die Richtungstoleranz ist bezogen zur Normalen der Beschattungseinrichtung. Berücksichtigen Sie zum Beispiel Hausvorsprünge. Wird Ihre Beschattungseinrichtung nicht beeinflusst, so können Sie den Standardwert von 85° belassen.
Start- / Endzeit Verschiebung↑
Mit Parameter (Spos) kann der Beginn der Beschattung um die eingetragenen Minuten nach Sonnenaufgang verzögert werden.
Dies ist relevant bei Fenstern, auf die nach Sonnenaufgang Sonnenstrahlen treffen können.
Mit Parameter (Spoe) kann das Ende der Beschattung um die eingetragenen Minuten vor Sonnenuntergang vorgezogen werden.
Dies ist relevant bei Fenstern, auf die vor Sonnenuntergang Sonnenstrahlen treffen können.
Für die beiden Parameter gibt es im Wesentlichen zwei Anwendungsmöglichkeiten:
Häufig ist die Sonne nach Sonnenaufgang oder vor Sonnenuntergang durch andere Gebäude, Berge oder Bewaldung verdeckt. Hier können Start oder Endzeitpunkt der Sonnenstandsautomatik an die lokalen Gegebenheiten angepasst werden.
Eine weitere Möglichkeit besteht darin, die Zeitpunkte so zu verschieben, dass Sonnenaufgang oder Sonnenuntergang bei geöffneter Beschattung miterlebt werden können.
Sonnenstandsautomatik über Visualisierung aktivieren↑
Die Sonnenstandsautomatik kann manuell über die Visualisierung gestartet werden, dabei werden Jalousien heruntergefahren, wenn die Sonne am Fenster steht. Ob die Sonne gerade scheint oder es bewölkt ist, oder der Sps Eingang des Bausteins aktiv ist oder nicht, wird nicht berücksichtigt.
Zeitdiagramm↑
Verlauf↑

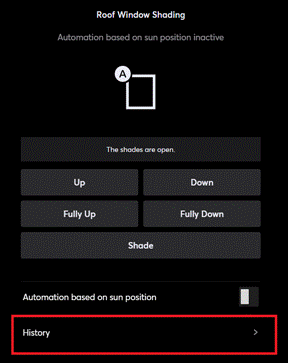

In der Visualisierung kann der Verlauf des Bausteins angezeigt werden.
Es können maximal 100 Einträge aufgelistet werden.
Bei einem Neustart oder Speichern in den Miniserver wird der Verlauf geleert.
