Ingebruikname van de Keba KeContact P20 Socket ETH Wallbox

BESCHRIJVING

De Keba KeContact P20 Socket ETH Wallbox is een intelligent tankstation voor uw elektrisch voertuig en optimaal integreerbaar in Loxone Smart Home.
Naast diverse beveiligingsfuncties beschikt de Wallbox ook over een energiemeetfunctie. Door communicatie met de Miniserver (via Ethernet) kan de Wallbox comfortabel worden bediend en heeft u altijd een overzicht van de laadgegevens.





KEBA Wallbox



TUTORIAL

In deze Engelstalige video legt onze CEO Thomas de integratie uit van de KEBA KeContact P20 Wallbox in Loxone Smart Home.



TECHNISCHE GEGEVENS

  • Laden met min. 4.1 kW tot max. 22 kW volgens EN 61851 modus 3 (Min. 6A per fase)
  • Bedrijfsindicator voor de verschillende bedrijfsstatussen
  • Potentiaalvrij contact voor een max. veiligheidslaagspanning van 50 VAC en max. toegelaten stroom van 0,5 A
  • Toegelaten relatieve luchtvochtigheid: 5%…95%, niet condenserend
  • Bedrijfstemperatuurbereik bij 16A: -25 °C … 50 °C
  • Bedrijfstemperatuurbereik bij 32A: -25 °C … 40 °C
  • Beschermingsgraad: IP 54, NEMA 3R
  • Vergrendeling met Torx-veiligheidsschroeven
  • Afmetingen: 240 x 495 x 163 mm (BxHxD)
  • Gewicht: ca. 4,8 kg
  • Kabeltoevoer: opbouw langs onder of inbouw langs achter
  • Oppervlak in RAL 7016 antracietgrijs of RAL 7004 signaalgrijs



Het aansluitvermogen van de Wallbox is afhankelijk van de ingestelde maximale laadstroom. Meer informatie hieromtrent vindt u in het installatiehandboek.



INGEBRUIKNAME

De eerste stappen voor de ingebruikname zijn de vakkundige montage en de elektrische aansluiting van de Wallbox.
Meer informatie hieromtrent vindt u in de montagehandleiding:
>> De montagehandleiding vindt u hier <<

De montage en de ingebruikname van de Wallbox mogen alleen worden uitgevoerd door opgeleide en daartoe bevoegde elektriciens.
De wetten, normen en installatievoorschriften van het land in kwestie moeten worden nageleefd.

DIP-SCHAKELAARS

Nadat de Wallbox werd gemonteerd, kan ook de Ethernetkabel worden aangesloten. Nu moeten de DIP-schakelaars op de print worden ingesteld.
De bovenste DIP-schakelaars (DSW1) dienen voor de algemene configuratie van de Wallbox, bijvoorbeeld om de maximale laadstroom in te stellen.
Met de onderste DIP-schakelaars (DSW2) wordt het netwerk geconfigureerd.



DIP Swith KEBA wallbox



In de afbeelding kunt u zien hoe de schakelaarstanden aan/uit gedefinieerd zijn.



Dip Switch KEBA Wallbox

DSW1-standen

Om communicatie tussen de Wallbox en de Miniserver toe te laten, moet op de Wallbox de UDP-interface worden geactiveerd.
Zet daartoe DIP-schakelaar DSW1.3 op aan.



Dip Switch KEBA Wallbox

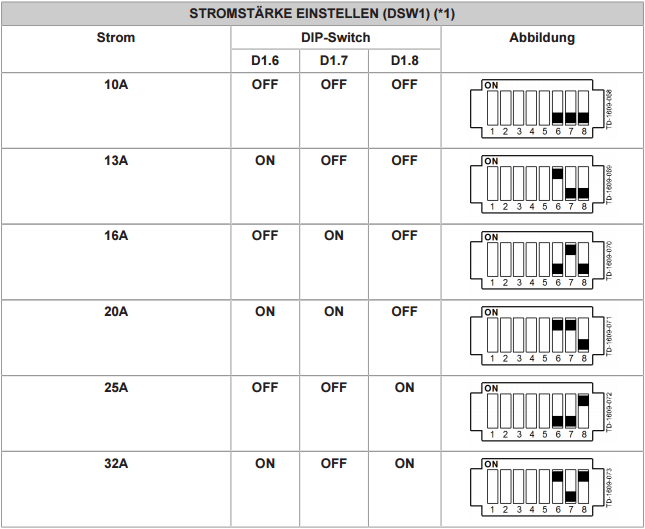

Met de DIP-schakelaars DSW1.6 tot DSW1.8 kan de maximale laadstroom worden ingesteld.





Tabel Dip Switch KEBA Wallbox



DSW2-standen

Met de tweede rij schakelaars wordt onder andere de netwerkconfiguratie uitgevoerd.
Om automatisch een IP-adres aan de Wallbox toe te wijzen, moeten de DIP-schakelaars DSW2.1 tot DSW2.6 worden uitgeschakeld.

Dip Switch KEBA Wall Box



Als aan de Keba Wallbox een statisch IP-adres moet worden toegewezen, is dit enkel mogelijk in het bereik 192.168.25.11 tot 192.168.25.26. Daarom adviseren we de dynamische adrestoewijzing, zoals hierboven beschreven.
De volgende instelmogelijkheden van de DIP-schakelaars en informatie over de ingebruiknamemodus van de Wallbox vindt u in het installatiehandboek.
Als de DHCP-server tijdens een herstart van de Wallbox niet bereikbaar is, krijgt de Wallbox geen IP-adres toegewezen en is dus niet bereikbaar in het netwerk.
In dergelijke gevallen start u de Wallbox opnieuw wanneer de DHCP-server bereikbaar is.
De Wallbox krijgt daarna een geldig IP-adres.
Om de ingebruikname af te sluiten en de ingebruiknamemodus te beëindigen, zet u DIP-schakelaar DSW2.8 op off.

CONFIGURATIE IN LOXONE CONFIG

Nadat de Wallbox met het netwerk werd verbonden en de stroomvoorziening werd geactiveerd, wordt de Wallbox met Loxone Config opgenomen in de programmering.
Start daartoe eerst de Loxone Config-software en maak verbinding met uw Miniserver. Laad nu het actuele programma naar de Miniserver en klik vervolgens op de knop “Extensions zoeken”.



extension zoeken

Het zoek-dialoogvenster verschijnt. In het tabblad “Netwerk” verschijnen nu alle apparaten die geschikt zijn voor netwerkgebruik. Selecteer de Wallbox en klik vervolgens op de groene “+” om de Wallbox op te nemen in de programmering.



wallbox zoeken in periferie

De Wallbox wordt nu vermeld in de periferieboom.
De verdere programmering gebeurt met de programmacomponent “Wallbox”.



eigenschappen wallbox

>>Documentatie over de programmacomponent Wallbox vindt u hier.<<
