Energiemanagement Victron
- Land AT
- Baujahr 1990
- LOXONE Partner Heinz Eichwalder
Herausforderung

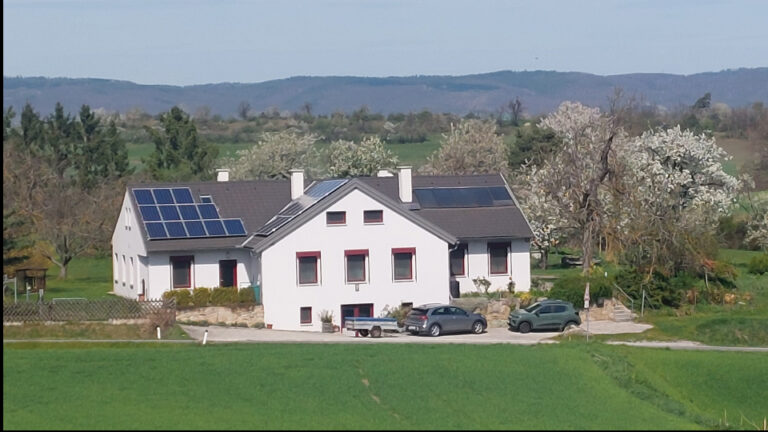

Das gesamte Projekt ist ein Nachrüstprojekt mit einem Einbau in ein Gebäude, das erstmals um 1900 errichtet wurde.
Der Schwerpunkt liegt jedoch im Moment beim Energiemanagement im speziellen mit der Optimierung der Stromproduktion in Verbindung mit einem Energie-Speicher-System (ESS) von Victron.
Das System besteht aus 3 Stk Multiplus II 48/5000/70.
Je nach Jahreszeit werden folgende Ziele verfolgt:
Optimierung des Eigenverbrauchs besonders in der Übergangszeit
Einnahmenmaximierung durch gezielte Einspeisung besonders im Sommer
Netzkostenoptimierung durch Begrenzung des Netzbezugs und definierte Speicherladung aus dem Netz besonders im Winter
Automatisierung auf Basis der Produktionsvorhersage der Wetterstation/Wetterservice
Neben dem Energiemanagement sind verschiedene Räume und Funktionen mit LOXONE bestückt.
Darunter befindet sich das Schlafzimmer, die Werkstatt und das Arbeitszimmer. Im Besonderen ist die Jalousiesteuerung integriert.
Vielfach ist aber auch LOXONE mit KNX kombiniert. Interessant ist auch die Einbindung der Temperaturmessung von Räumen über LOXONE Air.
Der Schwerpunkt liegt jedoch im Moment beim Energiemanagement im speziellen mit der Optimierung der Stromproduktion in Verbindung mit einem Energie-Speicher-System (ESS) von Victron.
Das System besteht aus 3 Stk Multiplus II 48/5000/70.
Je nach Jahreszeit werden folgende Ziele verfolgt:
Optimierung des Eigenverbrauchs besonders in der Übergangszeit
Einnahmenmaximierung durch gezielte Einspeisung besonders im Sommer
Netzkostenoptimierung durch Begrenzung des Netzbezugs und definierte Speicherladung aus dem Netz besonders im Winter
Automatisierung auf Basis der Produktionsvorhersage der Wetterstation/Wetterservice
Neben dem Energiemanagement sind verschiedene Räume und Funktionen mit LOXONE bestückt.
Darunter befindet sich das Schlafzimmer, die Werkstatt und das Arbeitszimmer. Im Besonderen ist die Jalousiesteuerung integriert.
Vielfach ist aber auch LOXONE mit KNX kombiniert. Interessant ist auch die Einbindung der Temperaturmessung von Räumen über LOXONE Air.
Lösung
Erreicht werden diese Aufgaben durch die Vorgabe folgende Betriebszustände an die ESS durch LOXONE:
Normalbetrieb Speicher wird mit der nicht verbrauchten Leistung geladen
Speicher nicht entladen
Speicher nicht laden
Speicher definiert laden - Zielspeicherstand zu einer Zieluhrzeit
Fixer Netzbezug – nicht benötigte Leistung wird im Speicher geladen, Mangel wird aus dem Speicher entnommen
Fixe Netzeinspeisung
Speicher definiert entladen - Zielspeicherstand zu einer Zieluhrzeit
Automatikbetrieb – Einstellung des Betriebszustands auf Grund der prognostizierten Tagesproduktion, Jahreszeit, Uhrzeit, Preise für Strom, Netzkosten usw.
Eine Sonderstellung in diesem System hat die Wallbox, die separat gesteuert in die genannten Betriebszustände integriert wird.
Die Schnittstellen zu anderen Systemen sind im Wesentlichen:
Modbus TCP (Fronius Wechselrichter, Victron ESS, Solarfocus Heizkessel, Webasto Wallbox)
Virtuelle http-Eingänge und Ausgänge z.B.: Shelly
KNX
LOXONE Air
Normalbetrieb Speicher wird mit der nicht verbrauchten Leistung geladen
Speicher nicht entladen
Speicher nicht laden
Speicher definiert laden - Zielspeicherstand zu einer Zieluhrzeit
Fixer Netzbezug – nicht benötigte Leistung wird im Speicher geladen, Mangel wird aus dem Speicher entnommen
Fixe Netzeinspeisung
Speicher definiert entladen - Zielspeicherstand zu einer Zieluhrzeit
Automatikbetrieb – Einstellung des Betriebszustands auf Grund der prognostizierten Tagesproduktion, Jahreszeit, Uhrzeit, Preise für Strom, Netzkosten usw.
Eine Sonderstellung in diesem System hat die Wallbox, die separat gesteuert in die genannten Betriebszustände integriert wird.
Die Schnittstellen zu anderen Systemen sind im Wesentlichen:
Modbus TCP (Fronius Wechselrichter, Victron ESS, Solarfocus Heizkessel, Webasto Wallbox)
Virtuelle http-Eingänge und Ausgänge z.B.: Shelly
KNX
LOXONE Air
LOXONE bietet übersichtliche Einstellmöglichkeiten und hervorragende Rechenbausteine. Ebenso können Wetterdaten mit dem Wetterservice und Tarifdaten mit dem Spotpreisoptimierer einfach eingebunden werden. Die tatsächlichen Ereignisse können mit dem Energiemonitor einfach verfolgt werden.
