Touch Pure Display Air

Das LOXONE Touch Pure Display ermöglicht eine intuitive Steuerung von Räumen in einem einzigen Gerät. Die benutzerzentrierte Touch-Oberfläche erlaubt die Steuerung von Beleuchtung, Beschattung, Audio und weiteren Funktionen.

Wenn das Display nicht verwendet wird, wechselt es in den Ruhemodus, wodurch es komplett ausgeschaltet oder die wichtigsten Rauminformationen, wie die Temperatur, auf einen Blick angezeigt werden können.

Datenblatt Touch Pure Display Air

Datenblatt Touch Pure Display CO2 Air

Montage↑

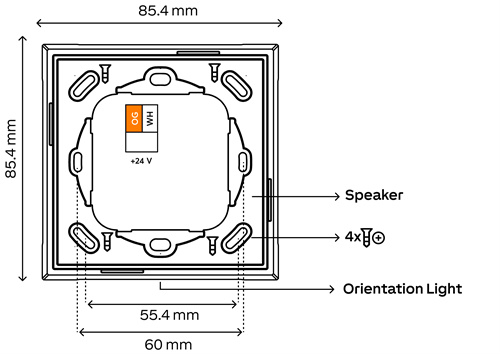

Befestigen Sie den mitgelieferten Kunststoff-Montagerahmen auf einer ebenen Fläche oder auf einer Installationsdose. Für Unterputzinstallationen wird eine 68‑mm-Unterputzdose empfohlen.
Eine Gerätedose ist zwar nicht zwingend notwendig, erleichtert jedoch das Verstauen der Anschlussleitungen hinter dem Gerät und das Bilden einer Reserveschlaufe deutlich.

Empfohlene Montagehöhe: 1,45 m

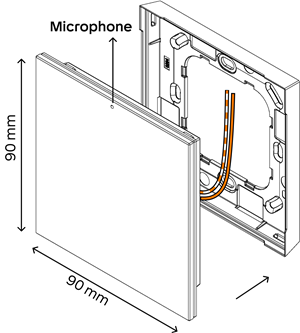

Setzen Sie das Gerät oben in den Montagerahmen ein und rasten Sie es unten ein.

Bitte beachten Sie, dass das Touch Pure Display nicht in alte Montagerahmen passt.

Inbetriebnahme↑

Zur Inbetriebnahme muss das Gerät mit Spannung versorgt werden, und über die Air Schnittstelle eine Verbindung zum Miniserver möglich sein.

Folgen Sie dann dem Einlernvorgang an der Air Schnittstelle.

Um den Lernmodus manuell zu aktivieren, drücken Sie die Lerntaste am Display nach dem Herstellen der Spannungsversorgung.

CO2 Sensor↑

Innerhalb der ersten 12 Stunden nach dem Einschalten kalibriert sich der CO2-Sensor automatisch zum ersten Mal. Während dieser Zeit können die Sensordaten ungenau sein. Der CO2-Sensor kalibriert sich kontinuierlich selbst, vorausgesetzt, er ist mindestens einmal pro Woche frischer Luft (~400 ppm CO2) ausgesetzt.

WLAN↑

Im Eigenschaftenfenster kann WLAN für dieses Gerät aktiviert werden. Geben Sie dazu die SSID und das Passwort Ihres Netzwerks ein.
Einige Funktionen stehen nur bei aktiver WLAN-Verbindung zur Verfügung, z. B. Intercom und zusätzliche Audiofunktionen.

Dieses Gerät darf bei Betrieb im Frequenzbereich 5 150–5 350 MHz nur in Innenräumen verwendet werden in den Ländern: AT, BE, BG, CY, CZ, DE, DK, EE, EL, ES, FI, FR, HR, HU, IE, IT, LT, LU, LV, MT, NL, PL, PT, RO, SE, SI, SK, IS, LI, NO, CH.
Das Gerät darf auch im Vereinigten Königreich nur in Innenräumen betrieben werden.

Programmierung↑

Das Touch Pure Display wird mit dem Baustein Touch Pure Display Controller in LOXONE Config programmiert und eingerichtet:

Sensoren↑

Kurzbeschreibung	Beschreibung	Einheit	Wertebereich
Temperatur	Messwert des integrierten Temperatursensors.	°	-40...125
Luftfeuchtigkeit	Messwert des integrierten Feuchtesensors.	%	0...100
CO2	Gemessener CO2-Wert.	ppm	-

Aktoren↑

Kurzbeschreibung	Beschreibung	Einheit	Wertebereich
Hintergrundbeleuchtung	Ausgang zur Steuerung der Hintergrundbeleuchtung.	%	0...100
Lautstärke		%	∞
Orientierungslicht		Digital	0/1
API Connector	Intelligenter API basierter Verbinder. API Commands	-	-

Diagnose-Eingänge↑

Kurzbeschreibung	Beschreibung	Einheit	Wertebereich
Onlinestatus Touch Pure Display Air	Gibt an, ob das Gerät für den Miniserver erreichbar ist. Diagnose bei Air Geräten Diagnose bei Tree Geräten Diagnose bei Extensions	Digital	0/1

Eigenschaften↑

Kurzbeschreibung	Beschreibung	Einheit	Wertebereich	Standardwert
Onlinestatus überwachen	Wenn aktiviert, werden Sie über den Systemstatus oder über den Mailer benachrichtigt, wenn das Gerät nicht mehr erreichbar bzw. offline ist.	-	-	-
Seriennummer	Seriennummer des Air Geräts. Das automatische Einlernen kann auf der Air Base aktiviert werden. Das automatische Einlernen kann auf der Air Base für eine bestimmte Zeit aktiviert werden.	-	-	-
Sendeintervall	Sendeintervall in Sekunden für jeden der drei Sensoren (Temperatur, Luftfeuchtigkeit, CO2). 0 = Automatisch	min	0...4294967295	0

Sicherheitshinweise↑

Die Installation muss nach den einschlägigen Vorschriften durch eine Elektrofachkraft erfolgen.
