Rauch- & Präsenzmelder Tree

Der Rauch- & Präsenzmelder Tree vereint einen Präsenzmelder mit einem Rauchwarnmelder in einem Gehäuse. Er kombiniert optische Raucherkennung nach EN 14604 zur frühzeitigen Brandwarnung mit der zuverlässigen Erfassung von Präsenz, Bewegung und Helligkeit.

Der integrierte Präsenzmelder kann unter Umständen auch Haustiere erfassen. Die Empfindlichkeit ist einstellbar, um ungewollte Auslösungen zu reduzieren. Eine gezielte Unterscheidung zwischen Personen und Tieren ist jedoch nicht möglich.

Datenblatt Rauch- & Präsenzmelder Tree Weiß / Anthrazit

Inhaltsverzeichnis

• Montageposition & Planung
• Montage
• Inbetriebnahme
• Signalübersicht
• Funktionstest
• Vernetzter Rauchwarnmelder
• Erfassungsbereich & Platzierung
• Lautstärkeschwellen einstellen
• Falschalarm
• Batteriewechsel
• Beispielprogrammierung
• Eingänge, Ausgänge, Eigenschaften
• Sicherheitshinweise
• Dokumente

Montageposition & Planung↑

Die Installation der Rauchwarnmelder ist gemäß den jeweils länderspezifischen Vorschriften und Normen durchzuführen.

Für optimalen Schutz mehrere Rauchwarnmelder in der gesamten Wohnung oder im Haus installieren.

Für eine zuverlässige Bewegungserfassung durch den integrierten Präsenzmelder ist ebenfalls die Positionierung an der Decke entscheidend. Weitere Informationen dazu finden Sie im Abschnitt Erfassungsbereich & Platzierung.

Rauchwarnmelder sollten, wenn möglich, in der Raummitte an der Decke montiert werden, mindestens jedoch 0,5 m von Wänden, Unterzügen oder Einrichtungsgegenständen entfernt, die das Eindringen von Brandrauch behindern könnten.

In Fluren bis 3 m Breite darf der maximale Abstand zwischen zwei Rauchwarnmeldern 15 m nicht überschreiten. Der Abstand vom Rauchwarnmelder bis zum Ende des Flurs darf höchstens 7,5 m betragen. Rauchwarnmelder müssen außerdem an Kreuzungen, Abzweigungen und Ecken installiert werden.

Wenn ein Raum durch eine Galerie oder Plattform geteilt ist, muss ein Rauchwarnmelder darunter installiert werden, wenn die Plattform größer als 16 m² ist und sowohl Länge als auch Breite größer als 2 m sind.

Deckenstrukturen wie Träger oder Abhängungen, die separate Deckenbereiche schaffen, müssen ebenfalls berücksichtigt werden. Wenn die Höhe dieser Strukturen 0,2 m überschreitet und das resultierende Deckenfeld größer als 36 m² ist, muss in jedem Abschnitt ein Rauchwarnmelder installiert werden.

Montage bei Dachschrägen

Der Rauchwarnmelder kann an der Decke oder Wand montiert werden, wobei die Deckenmontage bevorzugt wird. Dabei ist ein Abstand von mindestens 0,5 m zu Hindernissen zu beachten.

Montage↑

Setzen Sie zuerst die mitgelieferte 9 V Batterie in das Gerät ein.

Eine Batterie ist für den Betrieb zwingend erforderlich. Eine Montage ohne Batterie ist nicht möglich.

Befestigen Sie die mitgelieferte Kunststoff-Basis mit Schrauben auf einer ebenen Fläche.

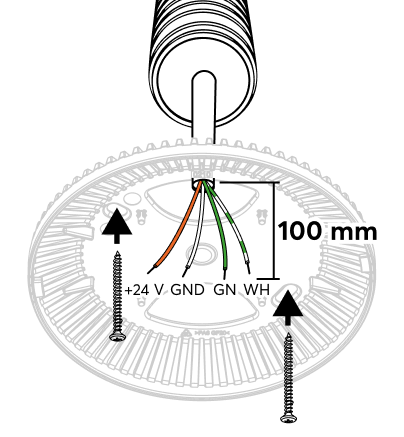

Um Zugluft zu vermeiden, sollte der Installationsschlauch luftdicht verschlossen werden.

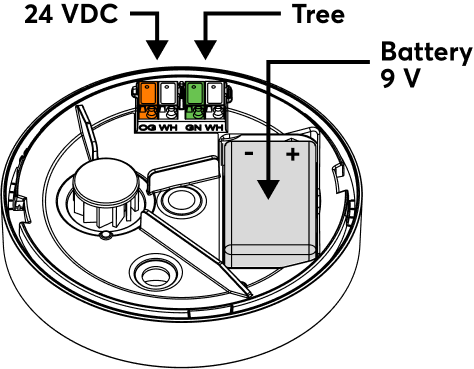

Schließen Sie die Spannungsversorgung (orange/weiße Klemme) und die Tree Datenleitungen (grün/weiße Klemme) an.

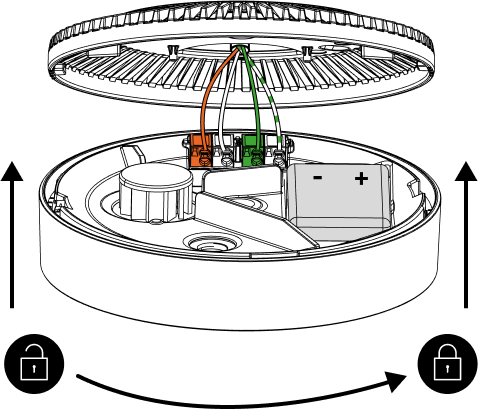

Setzen Sie den Rauch- & Präsenzmelder auf die Basis auf und drehen Sie ihn im Uhrzeigersinn, bis dieser fest er fest einrastet.

Schalten Sie danach die Versorgungsspannung ein. Sobald der Melder erfolgreich mit dem Miniserver verbunden ist, blinkt er nach kurzer Zeit orange. Der Melder ist damit bereit zum Einlernen.

Inbetriebnahme↑

Der Lernmodus ist im Auslieferungszustand aktiv, sobald das Gerät mit Spannung versorgt, die Batterie eingelegt und auf der Basis montiert wurde.

Folgen Sie dann dem Einlernvorgang an der Tree Schnittstelle.

Ist der Melder nicht korrekt montiert, signalisiert er dies durch das orange/rote Leuchten der LED nach dem Einlernen. Zusätzlich wird in der Config angezeigt, dass das Gerät entfernt wurde.

Signalübersicht↑

Raucherkennung

Loxone Status

Funktionstest↑

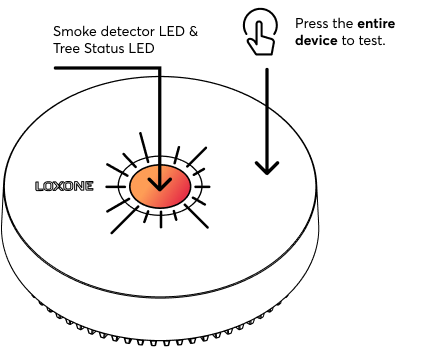

1. Das gesamte Gehäuse gedrückt halten, um den Funktionstest zu aktivieren.

2. Nach ca. 3 s ertönt ein akustisches Signal, das so lange anhält, wie die Gehäuse gedrückt bleibt.

• Bei einwandfreier Funktion verstummt das Signal nach loslassen des Gerätes.

• Bei einem Fehler ertönt das Fehlersignal und wiederholt sich jede Minute.

• Mögliche Ursachen: Batterie schwach, Sensorfehler

Erweiterter Funktionstest (mit Prüfgas)

Für einen erweiterten Funktionstest mit Prüfgas (z. B. Rauchspray) muss zunächst der Service-Modus aktiviert werden.

Drücken Sie dazu das Gehäuse länger als 3 s, um einen Funktionstest auszulösen. Anschließend ist der Service-Modus für 60 s aktiv.

Innerhalb dieses Zeitfensters kann der Melder mit Prüfgas getestet werden.

Vernetzter Rauchwarnmelder↑

Rauch- und Präsenzmelder am selben Tree-Ast sind direkt miteinander verbunden. Wenn ein Melder Rauch erkennt, lösen alle Melder an diesem Ast sofort einen Alarm aus. Der Alarm wird von Gerät zu Gerät weitergeleitet, ohne den Miniserver zu durchlaufen.

Es können bis zu 50 Rauch- & Präsenzmelder pro Tree-Ast angeschlossen werden, bei einer maximalen Astkabel-Länge von 500 m.

Die Vernetzungsfunktion ist zertifiziert. In vielen Ländern ist diese Art von vernetztem Alarmsystem vorgeschrieben, um sicherzustellen, dass alle Melder auch ohne zentrale Steuerung gleichzeitig auslösen.

Wird ein Alarm vom Miniserver ausgelöst, lösen alle Rauch- und Präsenzmelder des Tree-Netzwerks sowie alle über eine 24‑V-Stromversorgung betriebenen Air-Melder ebenfalls einen Alarm aus.

Erfassungsbereich & Platzierung↑

Für eine zuverlässige Bewegungserfassung ist die korrekte Platzierung des Rauch- & Präsenzmelders an der Decke entscheidend. Die folgenden Abbildungen zeigen typische Erfassungsbereiche in Abhängigkeit von der Montagehöhe.

Die Empfindlichkeit definiert keine feste Begrenzung des Erfassungsbereichs, sondern beeinflusst interne Parameter, welche die Reichweite und Reaktionsfähigkeit steuern.

Um gezielt Bereiche auszublenden oder bestimmte Erfassungszonen festzulegen, verwenden Sie die im Lieferumfang enthaltenen Aufkleber.

Lautstärkeschwellen einstellen↑

Im Eigenschaftenfenster kann unter "Lautstärkeschwellen" ein Diagramm zur Einstellung der Schwellenwerte geöffnet werden.

Dieses basiert auf der aktuellen Umgebungslautstärke des ausgewählten Rauch- & Präsenzmelder und unterstützt bei der Anpassung der Schwellenwerte für Präsenz und Lautstärkealarm. Zeitweise auftretende Geräuschquellen wie Geschirrspüler, Baustellenlärm oder Verkehrslärm sind dabei zu berücksichtigen.

Falschalarm↑

ACHTUNG: Rauch, Staub, Wasserdampf, elektromagnetische Störungen, Kondensation und Insekten können zu Fehlauslösungen führen.

ACHTUNG: Zugluft kann die Raucherkennung beeinflussen.

Reinigen Sie das Gerät nach einem Falschalarm mit einem trockenen Tuch und führen Sie einen Funktionstest durch.

Batteriewechsel↑

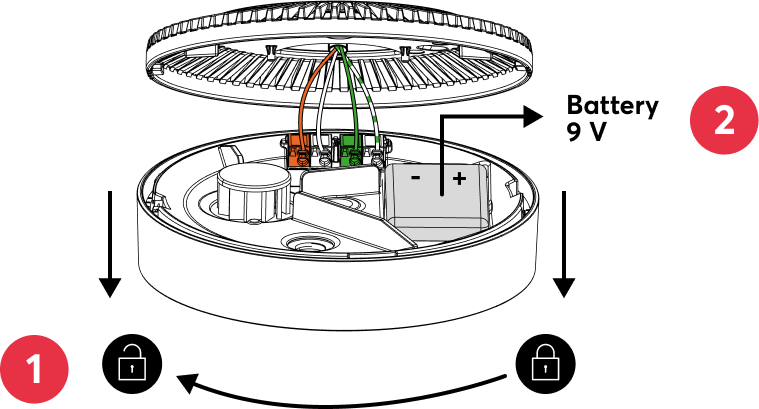

1. Melder durch Linksdrehen von der Basis abnehmen.

2. 9 V Lithiumbatterie durch empfohlene Batterie ersetzen.

3. Melder durch Rechtsdrehen wieder auf der Basis befestigen.

4. Funktionstest durchführen.

ACHTUNG: Es besteht Explosionsgefahr bei unsachgemäßem Auswechseln der Batterie. Der Ersatz darf nur durch denselben oder den angegebenen Typ erfolgen. Batterie nicht Hitze, Feuer oder direkter Sonneneinstrahlung aussetzen. Nicht aufladen, kurzschließen oder öffnen. Entsorgung der gebrauchten Batterie gemäß den lokalen Vorschriften.

Beispielprogrammierung↑

Mit Doppelklick auf den Baustein Brand- und Wassermeldezentrale können die Ein- und Ausgänge des Rauchmelders ausgewählt werden:

Alternativ können die Ein- und Ausgänge auch manuell auf die Programmierseite gezogen werden. So können z. B. die Eingänge "Helligkeit" und "Präsenz" im Baustein Lichtsteuerung verwendet werden.

Sensoren↑

Diagnose-Eingänge↑

Aktoren↑

Eigenschaften↑

Sicherheitshinweise↑

Die Installation darf nur durch eine Elektrofachkraft und gemäß den lokalen Vorschriften sowie geltenden Brandschutzbestimmungen erfolgen. Nur bestimmungsgemäß verwenden. Für den Innenbereich. Nicht geeignet für bewohnbare Freizeitfahrzeuge. Unsachgemäße Verwendung kann zu Sachschäden oder Verletzungen führen.

Gerät 10 Jahre nach der Aktivierung austauschen.

Dokumente↑

Datenblatt Rauch- & Präsenzmelder Tree Weiß / Anthrazit
