Rauch- & Präsenzmelder Air

Der Rauch- & Präsenzmelder Air vereint einen batteriebetriebenen Präsenzmelder mit einem Rauchwarnmelder in einem Gehäuse. Er kombiniert optische Raucherkennung nach EN 14604 zur frühzeitigen Brandwarnung mit der zuverlässigen Erfassung von Präsenz, Bewegung und Helligkeit.

Wird ein Alarm vom Miniserver ausgelöst, lösen alle Rauch- und Präsenzmelder des Tree-Netzwerks sowie alle über eine 24‑V-Stromversorgung betriebenen Air-Melder ebenfalls einen Alarm aus.

Der integrierte Präsenzmelder kann unter Umständen auch Haustiere erfassen. Die Empfindlichkeit ist einstellbar, um ungewollte Auslösungen zu reduzieren. Eine gezielte Unterscheidung zwischen Personen und Tieren ist jedoch nicht möglich.

Datenblatt Rauch- & Präsenzmelder Air Weiß / Anthrazit

Inhaltsverzeichnis

• Montageposition & Planung
• Montage
• Inbetriebnahme
• Signalübersicht
• Funktionstest
• Alarm stummschalten
• Erfassungsbereich & Platzierung
• Lautstärkeschwellen einstellen
• Falschalarm
• Batteriewechsel
• Beispielprogrammierung
• Eingänge, Ausgänge, Eigenschaften
• Sicherheitshinweise
• Dokumente

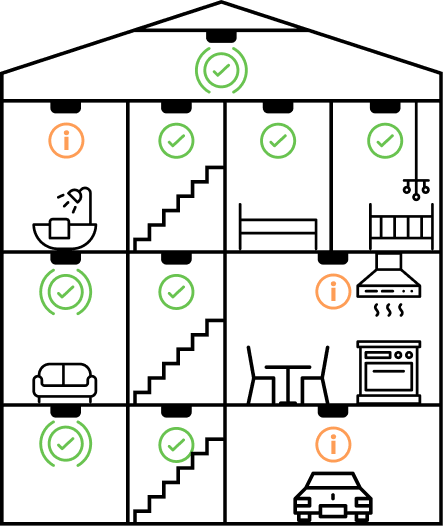

Montageposition & Planung↑

Die Installation der Rauchwarnmelder ist gemäß den jeweils länderspezifischen Vorschriften und Normen durchzuführen.

Für optimalen Schutz mehrere Rauchwarnmelder in der gesamten Wohnung oder im Haus installieren.

Für eine zuverlässige Bewegungserfassung durch den integrierten Präsenzmelder ist ebenfalls die Positionierung an der Decke entscheidend. Weitere Informationen dazu finden Sie im Abschnitt Erfassungsbereich & Platzierung.

Rauchwarnmelder sollten, wenn möglich, in der Raummitte an der Decke montiert werden, mindestens jedoch 0,5 m von Wänden, Unterzügen oder Einrichtungsgegenständen entfernt, die das Eindringen von Brandrauch behindern könnten.

In Fluren bis 3 m Breite darf der maximale Abstand zwischen zwei Rauchwarnmeldern 15 m nicht überschreiten. Der Abstand vom Rauchwarnmelder bis zum Ende des Flurs darf höchstens 7,5 m betragen. Rauchwarnmelder müssen außerdem an Kreuzungen, Abzweigungen und Ecken installiert werden.

Wenn ein Raum durch eine Galerie oder Plattform geteilt ist, muss ein Rauchwarnmelder darunter installiert werden, wenn die Plattform größer als 16 m² ist und sowohl Länge als auch Breite größer als 2 m sind.

Deckenstrukturen wie Träger oder Abhängungen, die separate Deckenbereiche schaffen, müssen ebenfalls berücksichtigt werden. Wenn die Höhe dieser Strukturen 0,2 m überschreitet und das resultierende Deckenfeld größer als 36 m² ist, muss in jedem Abschnitt ein Rauchwarnmelder installiert werden.

Montage bei Dachschrägen

Der Rauchwarnmelder kann an der Decke oder Wand montiert werden, wobei die Deckenmontage bevorzugt wird. Dabei ist ein Abstand von mindestens 0,5 m zu Hindernissen zu beachten.

Montage↑

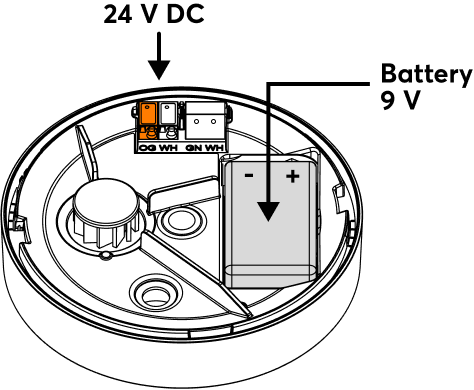

Setzen Sie zuerst die mitgelieferte 9 V Batterie in das Gerät ein.

Eine Batterie ist für den Betrieb zwingend erforderlich. Eine Montage ohne Batterie ist nicht möglich.

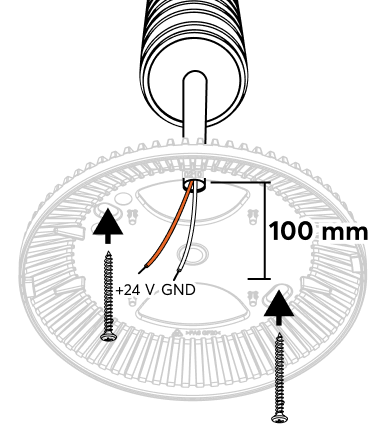

Befestigen Sie die mitgelieferte Kunststoff-Basis mit Schrauben auf einer ebenen Fläche.

Um Zugluft zu vermeiden, sollte der Installationsschlauch luftdicht verschlossen werden.

Optional: Schließen Sie die Spannungsversorgung (orange/weiße Klemme) an.

Für den vollen Funktionsumfang des Präsenzmelders werden 24 V empfohlen.

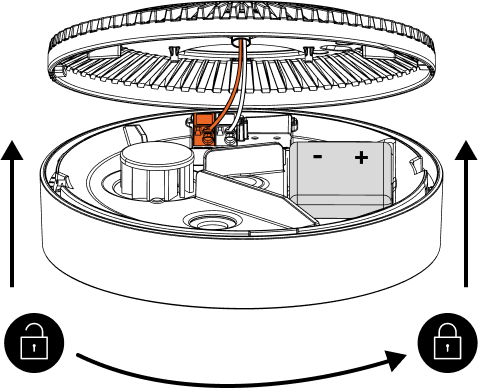

Setzen Sie den Rauch- & Präsenzmelder auf die Basis auf und drehen Sie ihn im Uhrzeigersinn, bis dieser fest er fest einrastet.

Schalten Sie danach – sofern angeschlossen – die Versorgungsspannung ein.

Inbetriebnahme↑

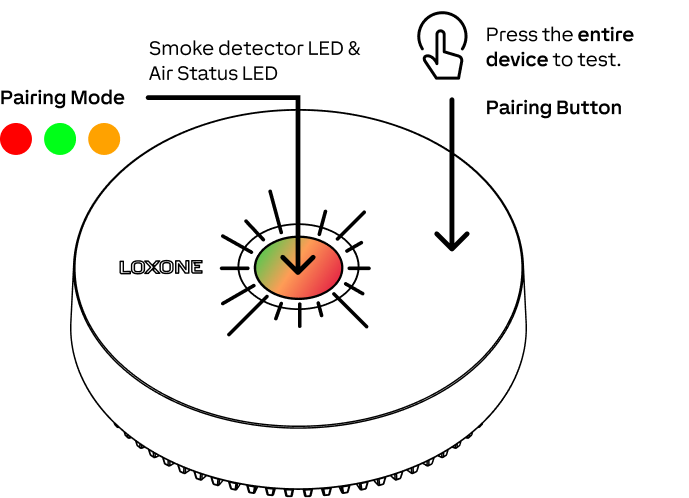

Der Lernmodus ist im Auslieferungszustand aktiv, sobald die Batterie eingelegt oder die Spannungsversorgung hergestellt wurde und das Gerät auf der Basis montiert wurde. Dies wird durch das abwechselnde Leuchten der Status-LED in Rot, Grün und Orange angezeigt.

Folgen Sie dann dem Einlernvorgang an der Air Schnittstelle.

Um den Lernmodus manuell zu aktivieren, drücken Sie die Lerntaste bzw. das Gehäuse unmittelbar nach Herstellen der Spannungsversorgung für mindestens 5 Sekunden.

Je nachdem, ob das Gerät mit Batterie oder externer Spannungsversorgung betrieben wird, stehen unterschiedliche Funktionen zur Verfügung. Dies wird beim Einlernen festgelegt. Das Gerät muss daher mit der Versorgungsart eingelernt werden, mit der es später betrieben wird.

Wird die Versorgungsart später geändert, muss das Gerät aus der Programmierung gelöscht und neu eingelernt werden.

Ist der Melder nicht korrekt montiert, signalisiert er dies durch das orange/rote Leuchten der LED nach dem Einlernen. Zusätzlich wird in der Config angezeigt, dass das Gerät entfernt wurde.

Signalübersicht↑

Raucherkennung

Loxone Status

Funktionstest↑

1. Das gesamte Gehäuse gedrückt halten, um den Funktionstest zu aktivieren.

2. Nach ca. 3 s ertönt ein akustisches Signal, das so lange anhält, wie die Gehäuse gedrückt bleibt.

• Bei einwandfreier Funktion verstummt das Signal nach loslassen des Gerätes.

• Bei einem Fehler ertönt das Fehlersignal und wiederholt sich jede Minute.

• Mögliche Ursachen: Batterie schwach, Sensorfehler

Erweiterter Funktionstest (mit Prüfgas)

Für einen erweiterten Funktionstest mit Prüfgas (z. B. Rauchspray) muss zunächst der Service-Modus aktiviert werden.

Drücken Sie dazu das Gehäuse länger als 3 s, um einen Funktionstest auszulösen. Anschließend ist der Service-Modus für 60 s aktiv.

Innerhalb dieses Zeitfensters kann der Melder mit Prüfgas getestet werden.

Alarm stummschalten↑

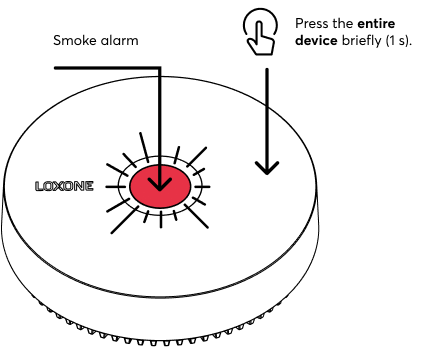

Zur zeitweiligen Stummschaltung des Rauchwarnmelders nach Feststellung von Rauch kann der Alarm durch kurzes Drücken am Gerät (1 s) stummgeschaltet werden.

Die LED blinkt während der Stummschaltung alle 6 s orange.
Nach 10 Minuten kehrt der Melder in den Normalbetrieb zurück.

Erfassungsbereich & Platzierung↑

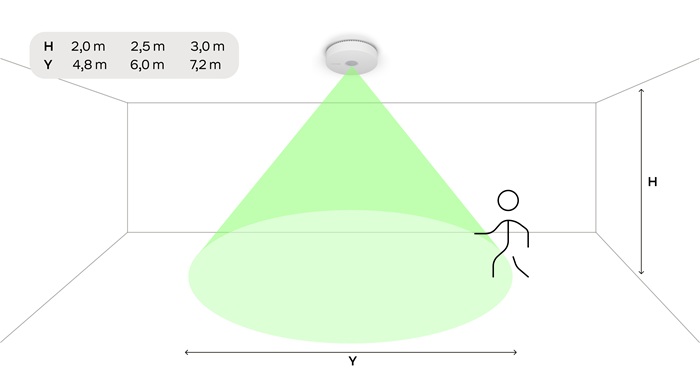

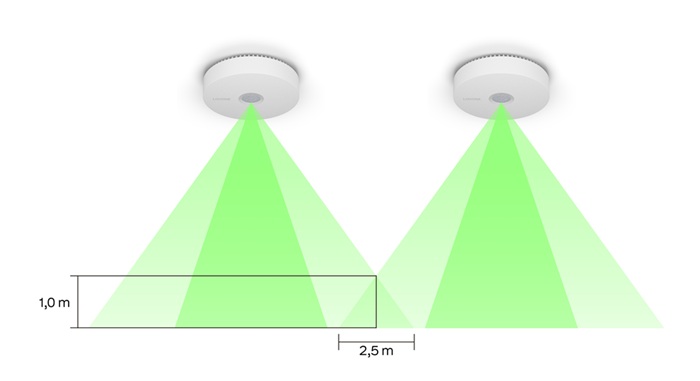

Für eine zuverlässige Bewegungserfassung ist die korrekte Platzierung des Rauch- & Präsenzmelders an der Decke entscheidend. Die folgenden Abbildungen zeigen typische Erfassungsbereiche in Abhängigkeit von der Montagehöhe.

Die Empfindlichkeit definiert keine feste Begrenzung des Erfassungsbereichs, sondern beeinflusst interne Parameter, welche die Reichweite und Reaktionsfähigkeit steuern.

Um gezielt Bereiche auszublenden oder bestimmte Erfassungszonen festzulegen, verwenden Sie die im Lieferumfang enthaltenen Aufkleber.

Lautstärkeschwellen einstellen↑

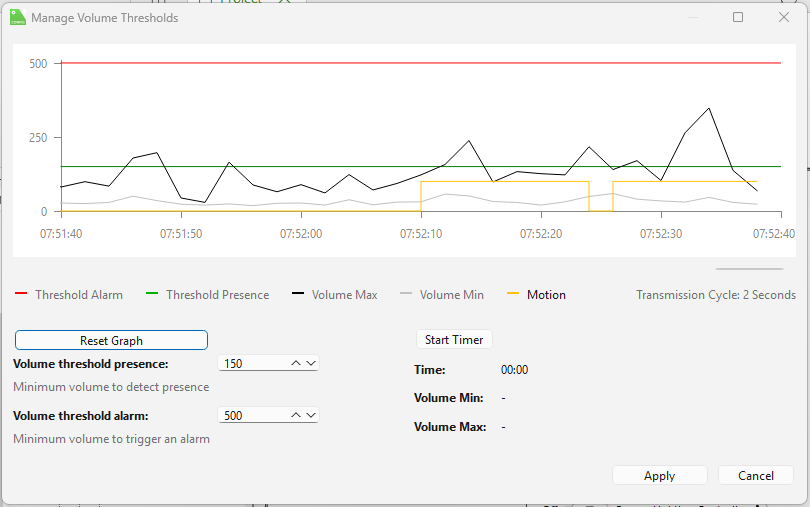

Im Eigenschaftenfenster kann unter "Lautstärkeschwellen" ein Diagramm zur Einstellung der Schwellenwerte geöffnet werden.

Dieses basiert auf der aktuellen Umgebungslautstärke des ausgewählten Rauch- & Präsenzmelder und unterstützt bei der Anpassung der Schwellenwerte für Präsenz und Lautstärkealarm. Zeitweise auftretende Geräuschquellen wie Geschirrspüler, Baustellenlärm oder Verkehrslärm sind dabei zu berücksichtigen.

Falschalarm↑

ACHTUNG: Rauch, Staub, Wasserdampf, elektromagnetische Störungen, Kondensation und Insekten können zu Fehlauslösungen führen.

ACHTUNG: Zugluft kann die Raucherkennung beeinflussen.

Reinigen Sie das Gerät nach einem Falschalarm mit einem trockenen Tuch und führen Sie einen Funktionstest durch.

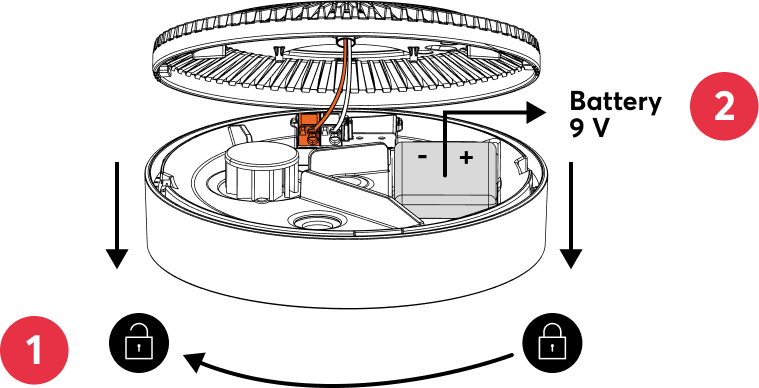

Batteriewechsel↑

1. Melder durch Linksdrehen von der Basis abnehmen.

2. 9 V Lithiumbatterie durch empfohlene Batterie ersetzen.

3. Melder durch Rechtsdrehen wieder auf der Basis befestigen.

4. Funktionstest durchführen.

ACHTUNG: Es besteht Explosionsgefahr bei unsachgemäßem Auswechseln der Batterie. Der Ersatz darf nur durch denselben oder den angegebenen Typ erfolgen. Batterie nicht Hitze, Feuer oder direkter Sonneneinstrahlung aussetzen. Nicht aufladen, kurzschließen oder öffnen. Entsorgung der gebrauchten Batterie gemäß den lokalen Vorschriften.

Beispielprogrammierung↑

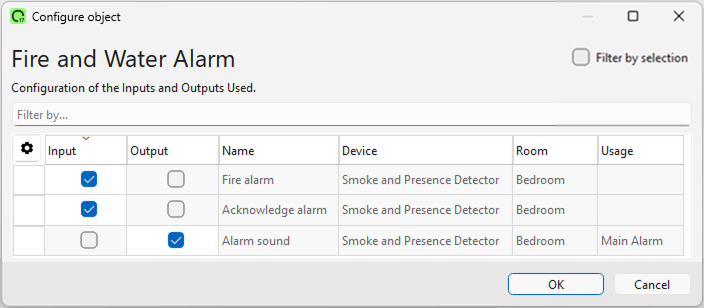

Mit Doppelklick auf den Baustein Brand- und Wassermeldezentrale können die Ein- und Ausgänge des Rauchmelders ausgewählt werden:

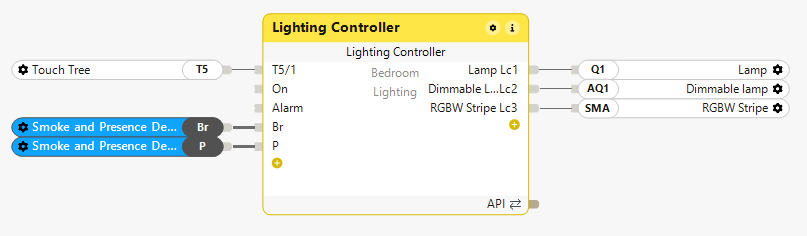

Alternativ können die Ein- und Ausgänge auch manuell auf die Programmierseite gezogen werden. So können z. B. die Eingänge "Helligkeit" und "Präsenz" im Baustein Lichtsteuerung verwendet werden.

Sensoren↑

Diagnose-Eingänge↑

Eigenschaften↑

Sicherheitshinweise↑

Die Installation darf nur durch eine Elektrofachkraft und gemäß den lokalen Vorschriften sowie geltenden Brandschutzbestimmungen erfolgen. Nur bestimmungsgemäß verwenden. Für den Innenbereich. Nicht geeignet für bewohnbare Freizeitfahrzeuge. Unsachgemäße Verwendung kann zu Sachschäden oder Verletzungen führen.

Gerät 10 Jahre nach der Aktivierung austauschen.
