IROOM CONTROLLER

ALLGEMEIN

Mit dem iRoom Controller können Sie die Produkte von iRoom in das Loxone System integrieren.
Es können die Ein- und Ausgänge der iRoom Netzwerk Geräte am Miniserver verwendet werden.
Die Kommunikation erfolgt über die Netzwerkschnittstelle.

IROOM CONTROLLER EINFÜGEN

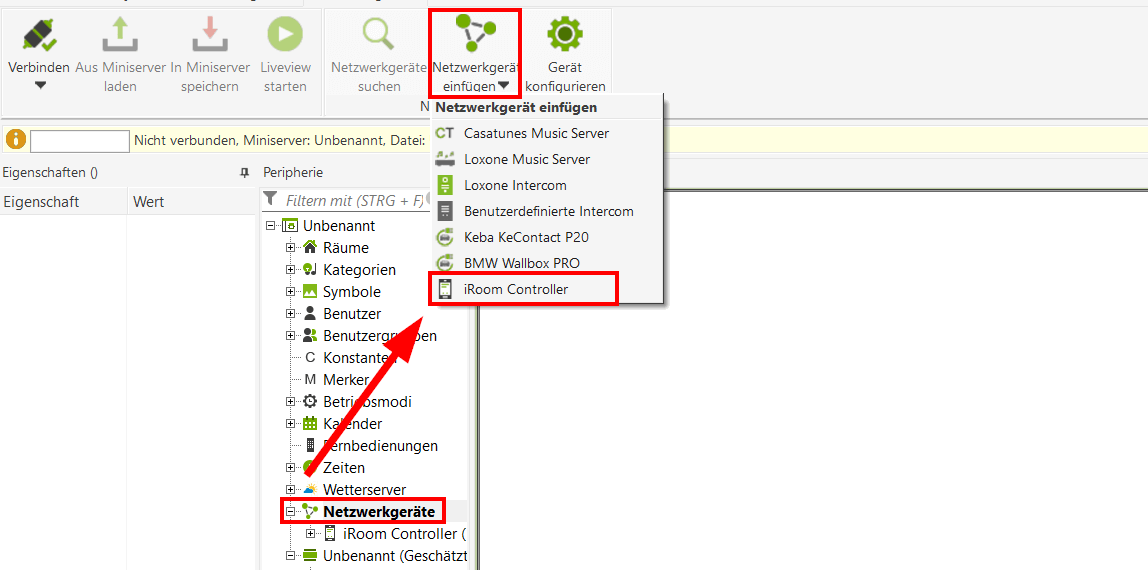

Um einen iRoom Controller einzufügen markieren Sie zunächst im Peripherie Baum die Zeile „Netzwerkgeräte“. Anschließend erscheint recht oben die Schaltfläche „Netzwerkgeräte einfügen“ Durch einen Klick darauf öffnet sich ein Drop Down Menü und Sie können den iRoom Controller auswählen und einfügen.

iroomcontroller_einfuegen_01

In den Eigenschaften des iRoom Controllers können Sie nun die Netzerkadresse eingeben.
Der Standard Port für die Kommunikation ist 13601 dieser wird automatisch an die eingegeben Adresse angefügt.

iroomcontroller_eigenschaften_adresse_02

Die Betriebs und Installationsanleitungen für die iRoom Geräte finden Sie hier.

SENSOREN UND AKTOREN

Das Netzwerkgerät iRoom Contorller beinhaltet eine Reihe von Sensoren und Aktoren die in der Konfiguration verwendet werden können:

SENSOREN

Buttons 1-8, und Home ButtonButtons an der Vorderseite der Wandhalterung
Digital Eingänge 0-8Digital eingänge der Wandhalterung
Details dazu finden Sie in der Anleitung der iRoom’s iBezel
Docking StateIst aktiv sobald ein iPad in der Haltung angedockt ist
RelayStatus des Relais auf der Halterung
VolumeAktuelle Lautstärke
Proximity SensorNäherungssensor der Halterung



AKTOREN

Bei den Aktoren iDock, Relay, Mute, Play/Pause gibt es jeweils Befehle für EIN, AUS und Toggle (Toggle = Zustand ändern)

BeepTonsignal  auf der Halterung ausgeben
iDock (close/open/Toggle)Befehle zur Ansteuerung des iDock
Relais (close/open/Toggle)Befehle zur Ansteuerung des auf der Wandhalterung verbauten Relais
Mute/Unmute/Toggle MuteBefehle zur Steuerung des Mute State der Halterung
Play/Pause/Toggle Play/PauseBefehl zum Abspielen/Stopen von Medien
VolumeAnalog Lautstärke Ausgang
Volume downAudio Ausgang ab
Volume upAudio Ausgang auf
TextCommandBenuzerdefinierte Textbefehle mehere Befehle können durch „;“ getrennt übertragen werden.
