Install Speaker 7 Master

Dieser aktive Lautsprecher verfügt über einen Tieftöner für tiefe und mittlere Frequenzen mit koaxial integriertem Hochtöner.

Er wird mit 24 V betrieben und über Tree Turbo an einen Audioserver oder Miniserver Compact angeschlossen. Über die Master-Client-Interface (MCI) kann er das Audiosignal an bis zu 20 weitere Client-Lautsprecher weitergeben. Außerdem unterstützt er drahtloses Musik-Streaming über Bluetooth sowie alle Standard-Audioquellen vom Audioserver oder Miniserver Compact.

Für optimalen Klang muss der Lautsprecher in ein passendes Gehäuse, oder eine geschlossene Decke oder Wand eingebaut werden.

Datenblatt Install Speaker 7 Master

Inhaltsverzeichnis

• Montage
• Inbetriebnahme
• Anwendungsbereich
• Einlernstatus der Lautsprecher
• SD-Karte
• Bluetooth-Funktionalität
• Verstärkungsfaktor
• Planung
• Programmierbeispiele
• Pflege
• LED Status
• Eingänge, Ausgänge, Eigenschaften
• Sicherheitshinweise
• Dokumente

Montage↑

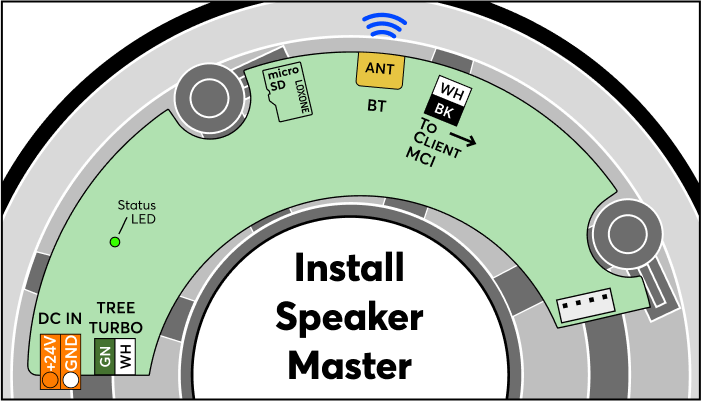

Schließen Sie die 24V DC Spannungsversorgung und die Tree Turbo Datenleitungen wie folgt an den Lautsprecher an:

Orange / Weiß – 24 V DC Stromversorgung
Dunkelgrün / Weiß – Tree Turbo Datenleitung
Schwarz / Weiß – MCI-Schnittstelle (Verbindung zum Client-Lautsprecher)
Alle Anschlüsse sind Steckkontakte.

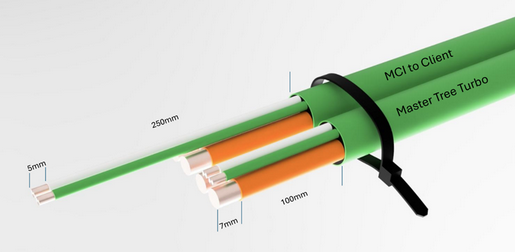

Empfehlung zum Abisolieren der einzelnen Kabel:

Das Datenkabel zum Client-Lautsprecher ist länger, da der Kontaktpunkt auf der Platine an einer anderen Stelle liegt.

An einen Master-Lautsprecher können über die Master-Client Schnittstelle (MCI) bis zu 20 Client-Lautsprecher hintereinander in einer Linie angeschlossen werden:

Weitere Informationen zur Master-Client-Verbindung finden Sie unter Master-Client-Technologie.

Das Audio-Signal wird digital von Lautsprecher zu Lautsprecher übertragen. Das System gleicht dabei Unterschiede in der Signallaufzeit aus. Deshalb funktioniert nur die gezeigte linienförmige Verdrahtung. An den MCI Datenleitungen darf keine Abzweigung oder Parallelschaltung zu weiteren Lautsprechern erfolgen!

Werden nur wenige Lautsprecher verwendet, kann auch die Spannungsversorgung linienförmig mitgeführt werden. Bei vielen Lautsprechern in einer Linie wird der Spannungsabfall zum limitierenden Faktor. Dem kann mit höherem Leitungsquerschnitt, kürzeren Leitungen, oder zusätzlichen 24 V Versorgungsleitungen abgeholfen werden. Die GNDs verschiedener Versorgungsleitungen sind stets zu verbinden.

Das Anschlusskabel muss zur Zugentlastung befestigt werden:

Montage:
Die Montagefläche muss vollkommen eben sein. Der Ausschnitt in der Decke oder Wand muss mindestens 200 mm und höchstens 210 mm betragen.

Einbauen des Lautsprechers:
Achten Sie darauf, dass sich keine losen Fremdkörper in der Einbauöffnung befinden, damit keine Nebengeräusche entstehen.
Setzen Sie den Lautsprecher in die Öffnung ein und schrauben ihn an der Front fest.
Die Haltebügel klappen innen aus und ziehen den Lautsprecher fest.
Achten Sie darauf, dass der Lautsprecher rundum dicht anliegt.
Setzen Sie das Frontgitter auf, das magnetisch hält.

Achten Sie beim Trockenbau auf eine stabile Unterkonstruktion rund um den Lautsprecher. Füllen Sie den Hohlraum in der Nähe des Lautsprechers locker mit Dämmmaterial auf, wobei Sie direkten Kontakt mit dem Lautsprecher vermeiden sollten.

Detaillierte Informationen zu Installation, Inbetriebnahme und Planung finden Sie hier.

Inbetriebnahme↑

Nach dem Anschließen und Einschalten der Spannungsversorgung startet der Lautsprecher etwa 30 Sekunden lang und ist dann bereit für das Einlernen über Tree Turbo.
Wenn der Master Speaker innerhalb von 5 Minuten keine Verbindung zu seinem zuvor eingelernten Audioserver oder Miniserver Compact herstellen kann, wechselt er automatisch in den Einlernmodus.

Hinweis: Master Speaker benötigen eine gültige IP-Adresse über DHCP, um im Suchdialog angezeigt zu werden und auf die Weboberfläche zugreifen zu können. Stellen Sie sicher, dass Ihr DHCP-Server über ausreichend freie IP-Adressen verfügt und dass lange Lease-Zeiten nicht verhindern, dass ungenutzte Adressen neu zugewiesen werden. Wenn Sie Tree Turbo-Geräte physisch hinzufügen oder entfernen, schalten Sie immer zuerst den Audioserver oder Miniserver Compact aus, um eine korrekte Erkennung sicherzustellen.

Erstellen Sie einen Audio Player-Baustein in Loxone Config.

Anwendungsbereich↑

Der Lautsprecher eignet sich ideal für den gewerblichen und privaten Einsatz.

Er ist für die Installation in trockenen Bereichen vorgesehen. Bei Nutzung im Außenbereich muss er in einem geschützten Bereich montiert werden.

Er darf nicht direkter Witterung ausgesetzt sein.

Individuelle Abdeckgitterfarbe

Das Abdeckgitter kann passend zur Umgebung lackiert werden.

• Entfernen Sie dazu das Vlies auf der Rückseite (der Lautsprecher erfüllt danach nicht mehr die angegebenen Schutzklassen).

• Die Oberfläche entfetten.

• Eine dünne Farbschicht auftragen, bei Bedarf wiederholen.

Einlernstatus der Lautsprecher↑

SD-Karte↑

Die Micro-SD-Karte, die sich auf der Rückseite des Lautsprechers auf der Leiterplatte befindet, enthält das Betriebssystem und die Einstellungen. Trennen Sie die Stromverbindung vom Gerät, während Sie die SD-Karte handhaben.

Die SD-Karte kann wie folgt entfernt werden:

• Schieben Sie den scharnierartigen Steckplatz mit Ihrem Finger zur Mitte der Leiterplatte.

• Öffnen Sie das Scharnier und entnehmen Sie die SD-Karte.

Bluetooth-Funktionalität↑

Bluetooth aktivieren

Um die Bluetooth-Funktionalität zu aktivieren:

In der Visualisierung: Navigieren Sie zu den Einstellungen des Audio Players und aktivieren Sie Bluetooth im Menü Bluetooth.

In der Config: Stellen Sie den Parameter BTp im Audio Player ein.

In der Config (Gruppe fix): Stellen Sie den Parameter "BTp" für den Audio Player innerhalb der fixen Gruppe ein.

Sichtbarer Bluetooth-Name

Der angezeigte Bluetooth-Name wird wie folgt festgelegt:

Einzelner Master Lautsprecher im Audio Player: Zeigt den Namen des Raums an, der dem Audio Player zugewiesen ist.

Zwei oder mehr Master Lautsprecher im Audio Player: Zeigt die Namen der Ausgänge an, die mit dem Audio Player verbunden sind.

Einzelner Master Lautsprecher in einer festen Gruppe: Zeigt den Namen des dem Audio Player zugewiesenen Raums an.

Zwei oder mehr Master Speaker in einer fixen Gruppe (mit jeweils nur einem Master Speaker pro Audio Player): Zeigt die Namen der den Audio Playern zugewiesenen Räume an.

Bluetooth-Kopplung und Verbindung

Nach der ersten Kopplung merkt sich der Audio Player das verbundene Gerät.

Wenn das Koppeln deaktiviert ist, können bereits gekoppelte Geräte weiterhin automatisch eine Verbindung herstellen, solange sie sich in Reichweite befinden.

Neue Geräte können in diesem Zustand nicht gekoppelt werden.

Wenn Bluetooth vollständig deaktiviert ist, ist keine Verbindung möglich, bis es wieder aktiviert wird.

Bluetooth zurücksetzen

Ein Zurücksetzen von Bluetooth entfernt alle zuvor gekoppelten Geräte:

In der Visualisierung: Verwenden Sie das Bluetooth-Menü in den Einstellungen des Audio Player-Bausteins, um zurückzusetzen.

In Loxone Config: Lösen Sie das Zurücksetzen über den Eingang "Rtd" (Reset to Default) am Audio Player aus.

Bluetooth-Signal in andere Zonen übertragen

Das Bluetooth-Signal kann über dynamische Gruppen in der Visualisierung an zusätzliche Zonen gestreamt werden.

Verstärkungsfaktor↑

Der Verstärkungsfaktor kann in den Einstellungen des Gerätes angepasst werden:

Der Verstärkungsfaktor verschiebt die Grundlautstärke des Lautsprechers im Bereich von +/-6 dB.

Beispiel A: Vier Install Speaker 7 werden zusammen mit einem Install Sub 10 betrieben und müssen auf -5 dB eingestellt werden, da sie sonst im Verhältnis zum Subwoofer zu laut wären. Der genaue Wert variiert je nach Anwendungsfall.

Beispiel B: Ein Satellite Speaker IP64 Master wird zusammen mit einem Install Speaker 10 Passive (an einer anderen Stereo Extension) betrieben und soll mit derselben Lautstärke wiedergeben. Der Install Speaker 10 Passive ist etwas lauter, daher kann der Satellite Speaker um +5 dB angehoben werden. Passen Sie diese Einstellung Ihrem Gehör und Ihrem Geschmack an.

Planung↑

Hinweise zur korrekten Planung eines kompletten Audiosystems.

Programmierbeispiele↑

Beispiel 1:

Eine Master und Client Speaker Linie am selben Audio Player Baustein

Umgebung:
Ein Raum mit begrenzter Fläche

Installation:
Es werden 3 Client Speaker an einen Master Speaker angeschlossen und eingelernt

Programmierung:
1 Audio Player Baustein:

Ergebnis:
Die Lautsprecher verhalten sich stets identisch hinsichtlich gewählter Quelle und Lautstärke.

Beispiel 2:

Eine Master und Client Speaker Linie an verschiedenen Audio Player Bausteinen

Umgebung:
Kleines Restaurant mit Bar, die beiden Bereiche sind akustisch benachbart

Installation:
Es werden 5 Client Speaker an einen Master Speaker angeschlossen und eingelernt

Programmierung:
2 Audio Player Bausteine, 1x für Restaurant, 1x für Bar, beide in einer fixen Gruppe kombiniert:

Ergebnis:
Beide Bereiche können sinnvollerweise nur dieselbe Audio Quelle abspielen. Dennoch kann die Lautstärke an der Bar unabhängig vom Restaurant verändert oder stummgeschaltet werden

Sobald in zwei oder mehr Räumen unterschiedliche Audio Quellen zur selben Zeit laufen sollen, muss pro Raum ein weiterer Master Lautsprecher eingesetzt werden.

Beispiel 3:

2 Linien aus jeweils 1 Master und 1 Client Speaker

Umgebung:
Zwei getrennte Wohnräume

Installation:
Es wird pro Raum ein Client Speaker an den jeweiligen Master Speaker angeschlossen und eingelernt

Programmierung:
1 Audio Player Baustein pro Raum:

Ergebnis:
Beide Räume können völlig unabhängig hinsichtlich Quelle und Lautstärke bedient werden.

Pflege↑

Verwenden Sie zur Reinigung des Geräts ein mit Wasser angefeuchtetes, weiches Tuch ohne aggressive Reinigungsmittel.

Versuchen Sie nicht, den Hochtöner oder Tieftöner zu reinigen (z. B. mit einem Staubsauger).

LED Status↑

Diagnose-Eingänge↑

Aktoren↑

Eigenschaften↑

Sicherheitshinweise↑

Die Installation muss nach den einschlägigen Vorschriften durch eine Elektrofachkraft erfolgen.

Installieren Sie den Lautsprecher so, dass die Elektronik an der Rückseite vor Berührung, Beschädigung, Verschmutzung und Feuchtigkeit geschützt ist.

Der Lautsprecher muss korrekt installiert werden.

Dokumente↑

Datenblatt Install Speaker 7 Master
