Eine gute Verkabelung entscheidet darüber, ob ein LOXONE Projekt über Jahre reibungslos läuft oder ob du ständig nacharbeiten musst. Es gibt mehr als einen richtigen Weg, LOXONE zu verkabeln. In dieser Anleitung konzentrieren wir uns deshalb auf bewährte Vorgehensweisen.

01Zwei Kabel, zwei Farben

LOXONE verwendet zwei Kabeltypen, und jede Farbe steht für eine Funktion:

  • Das grüne Tree Kabel verbindet alle Tree Geräte, also Sensoren, Aktoren und Beleuchtung, mit dem Miniserver.
  • Das violette Audiokabel verbindet alle LOXONE Audiogeräte miteinander.

Die Farben machen die Verkabelung so einfach wie möglich: Du unterscheidest die Kabel auf einen Blick, auf der Baustelle genauso wie im Verteiler. Und weil die Aderfarben im Inneren zu den Klemmen jedes LOXONE Produkts passen, können auch Helfer vor Ort korrekt verkabeln.

Grünes LOXONE Tree Kabel für alle Tree Geräte und violettes Audiokabel für alle Audiogeräte
Grün für alle Tree Geräte, Violett für alle Audiogeräte

02Die Adernpaare

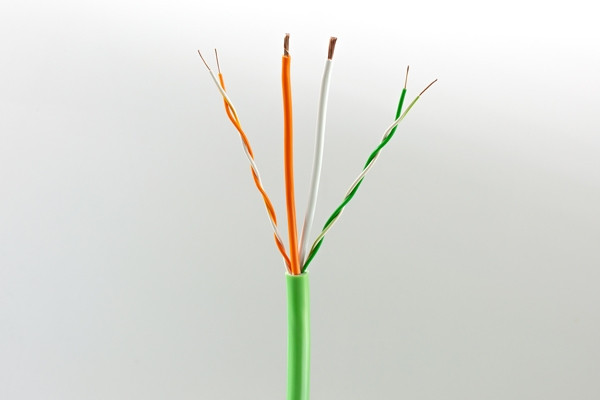

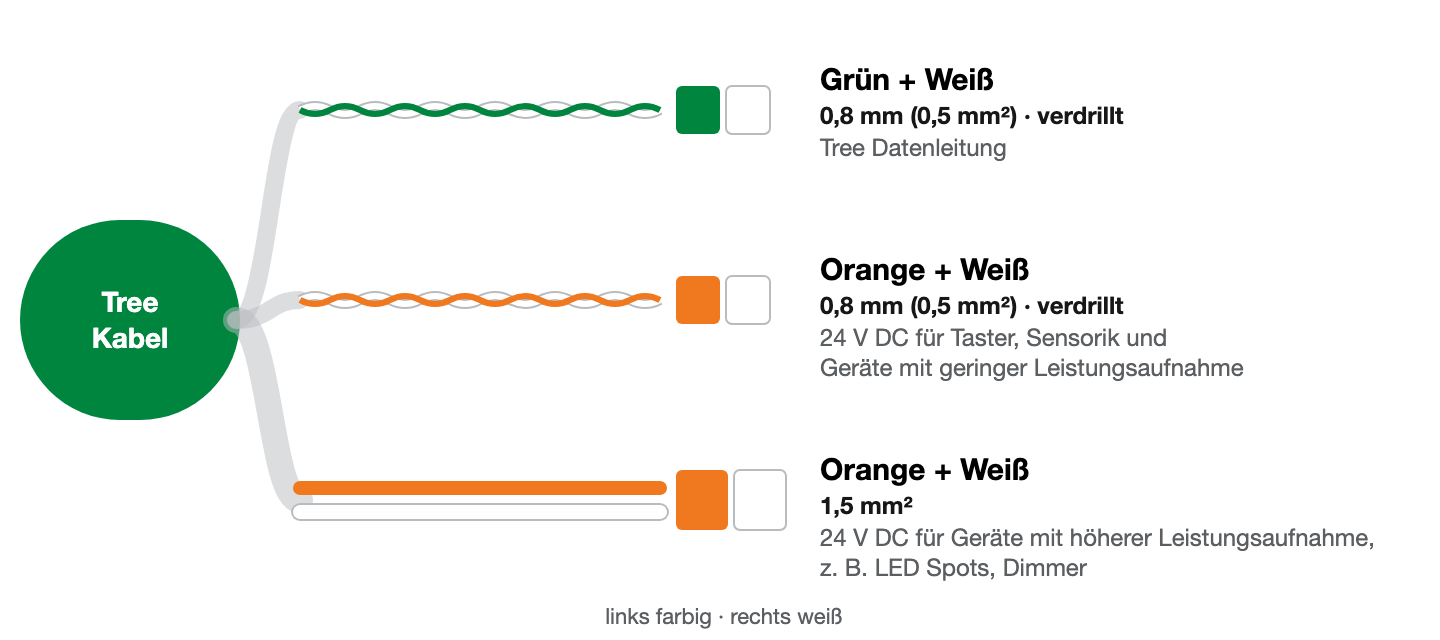

Beim Tree Kabel musst du dir nur zwei Farben merken, jede ist mit Weiß gepaart:

  • Orange-Weiß ist die Stromversorgung mit 24 V Gleichstrom. Davon gibt es zwei Paare: ein dünnes für Taster und Sensoren und ein dickeres für Verbraucher mit höherer Leistung, etwa die Beleuchtung.
  • Grün-Weiß ist für die Tree Kommunikation zuständig.
Adern des Tree Kabels: zwei orange-weiße Paare für 24 V und ein grün-weißes Paar für die Tree Kommunikation
Tree Kabel: zwei orange-weiße Paare für 24 V, ein grün-weißes Paar für die Kommunikation

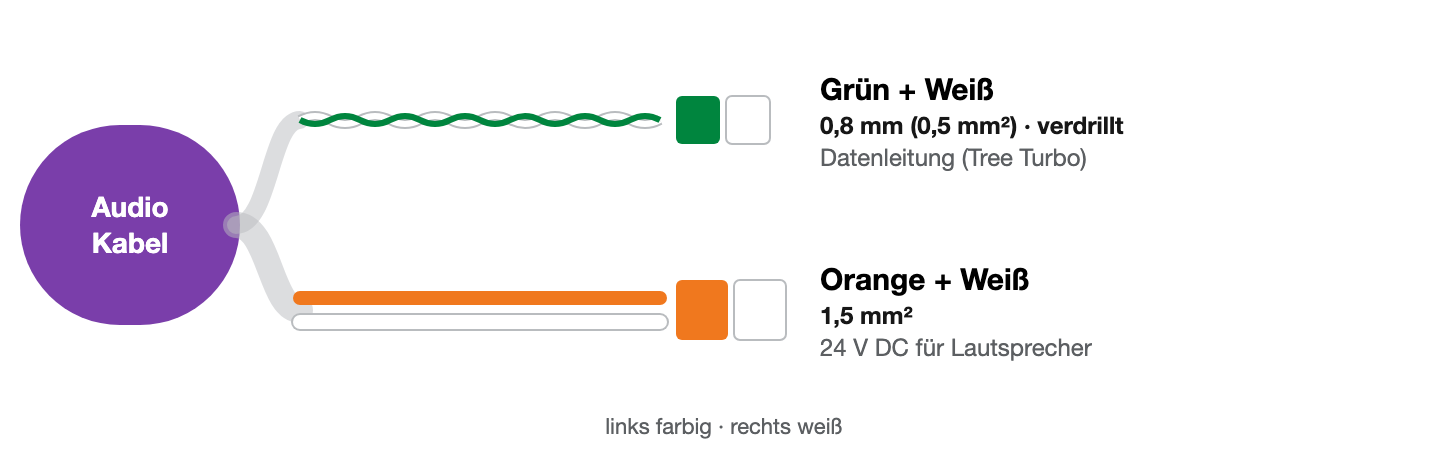

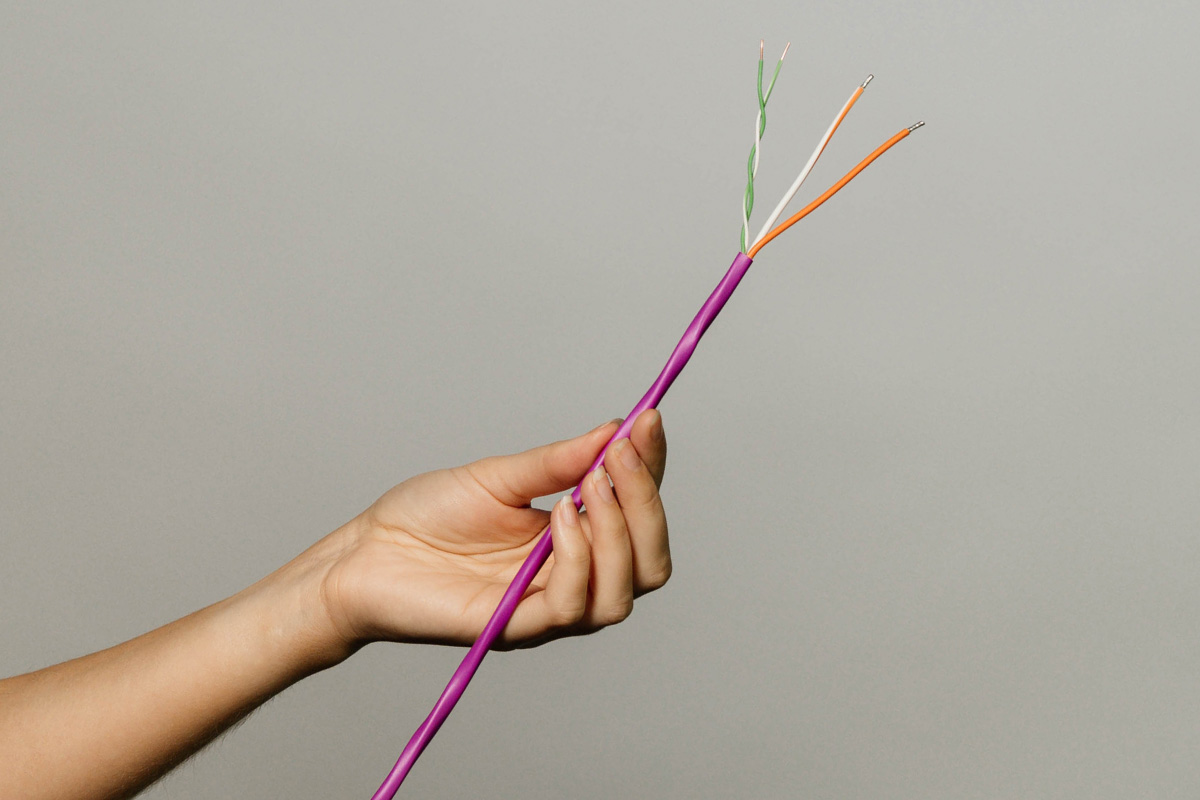

Das violette Audiokabel hat nur zwei Adernpaare: Grün-Weiß überträgt die Tree Turbo Daten, Orange-Weiß versorgt die Lautsprecher mit 24 V. Gleiche Logik, gleiche Regel: Grün für Daten, Orange für Strom.

Adern des Audiokabels: grün-weißes Paar für Tree Turbo Daten und orange-weißes Paar für 24 V
Audiokabel: Grün-Weiß für Tree Turbo Daten, Orange-Weiß für 24 V

03Farbe zu Farbe

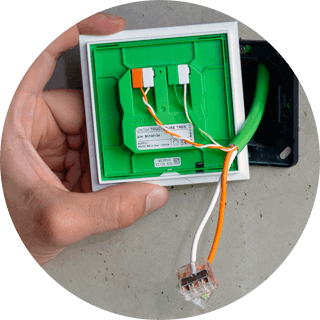

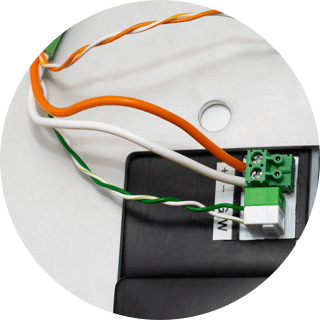

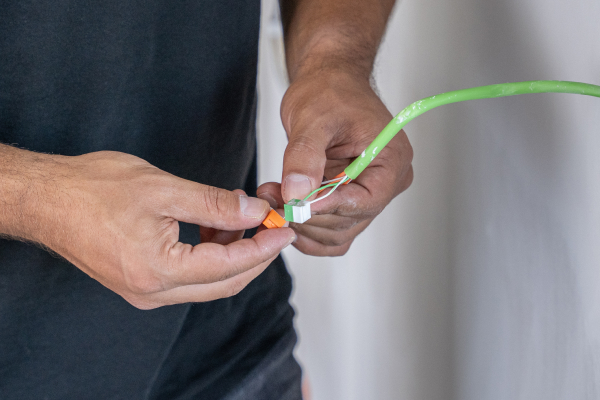

Jedes LOXONE Produkt hat farbige Anschlüsse, die genau zeigen, welche Ader wohin gehört. Die Regel ist einfach: Farbe zu Farbe. Das grün-weiße Adernpaar kommt an die grün-weiße Klemme, das orange-weiße an die orange-weiße Klemme. Diese Logik gilt für jedes LOXONE Produkt. Hast du sie einmal verstanden, kannst du jedes Gerät verkabeln.

04Warum 24 Volt?

Elektronikgeräte arbeiten mit niedriger Gleichspannung. LOXONE erzeugt sie zentral im Verteiler mit der Power Supply & Backup, statt jedem Gerät ein eigenes Netzteil vorzuschalten. Das spart Netzteile, reduziert den Verkabelungsaufwand und senkt den Standby-Verbrauch.

Und warum 24 statt 12 V? Bei gleicher Stromstärke bekommst du die doppelte Leistung: 4 A bei 12 V ergeben 48 W, bei 24 V sind es 96 W.

Bei gleicher Stromstärke von 4 A liefern 24 V mit 96 W doppelt so viel Leistung wie 12 V mit 48 W
Gleiche Stromstärke, doppelte Leistung: 48 W bei 12 V, 96 W bei 24 V

Außerdem wird das Dimmen einfacher. Jede LED arbeitet mit Gleichstrom. Die Netzspannung in jeder Leuchte umzuwandeln, ist aufwendig und verschwendet Energie, deshalb flackern LEDs an herkömmlichen Dimmern oft. Mit 24 V Gleichstrom direkt aus dem Verteiler dimmen deine Leuchten sanft und flimmerfrei.

Leuchte mit 230 V und eigenem Netzteil im Vergleich zu einer Leuchte mit 24 V Gleichstrom aus der Power Supply & Backup
Kein Netzteil in der Leuchte: 24 V Gleichstrom kommen direkt aus der Power Supply & Backup

Kurz gesagt: Eine zentrale Stromversorgung, mehr Leistung pro Kabel und sauberes Dimmen.

05Topologie: frei, aber kein Ring

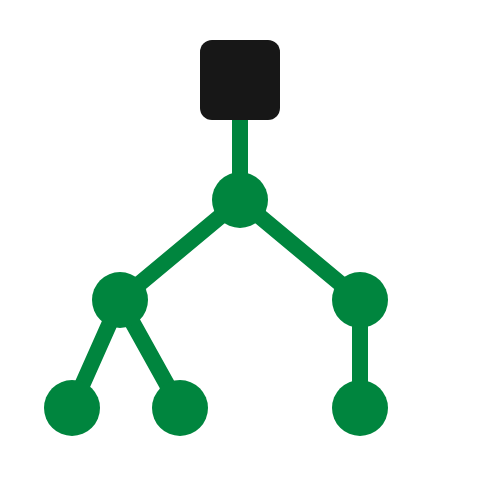

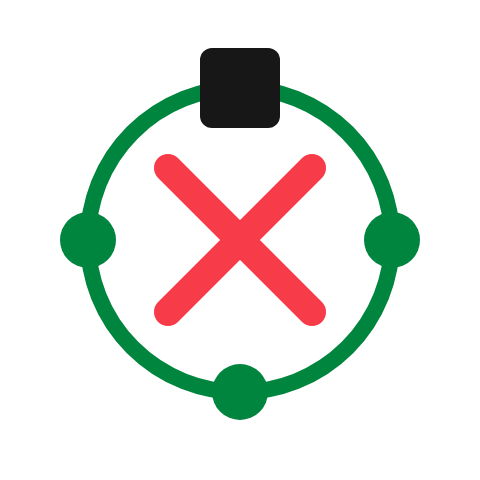

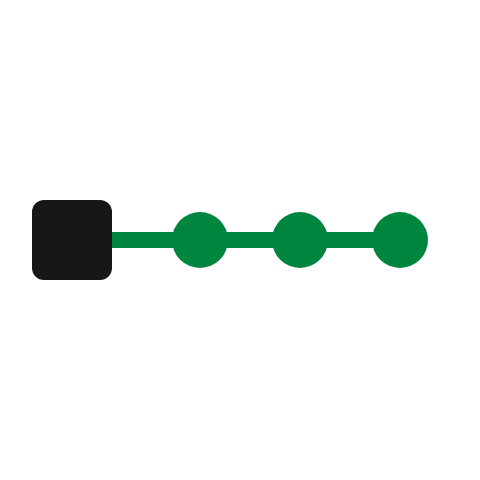

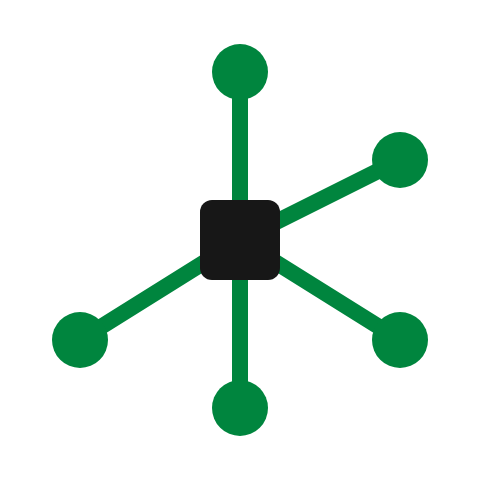

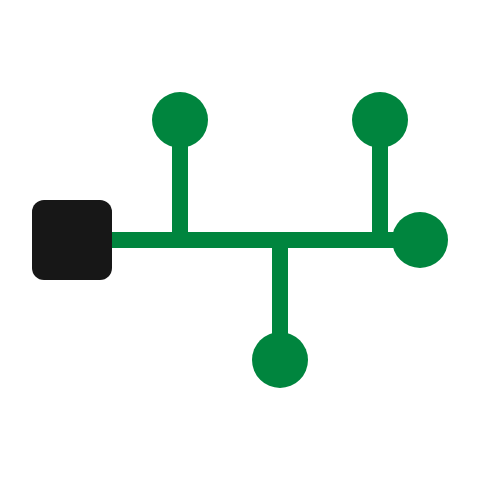

Bei der Tree Verkabelung bist du in der Anordnung völlig flexibel. Du kannst als Baum, Linie, Stern oder Bus mit Abzweigungen verkabeln und diese Varianten auch kombinieren. Vermeiden musst du nur eines: einen geschlossenen Ring, denn er führt zu Kommunikationsfehlern. Wir empfehlen die Baumtopologie.

Tree Topologien: Baum empfohlen, Linie, Stern und Bus mit Abzweigungen erlaubt, Ring nie
Baum empfohlen, Linie, Stern und Bus erlaubt, Ring nie

06Sonderfälle

Ein paar Produkte brauchen mehr als nur das Tree Kabel:

  • Produkte mit eigener Stromversorgung, zum Beispiel eine Wallbox, brauchen zusätzlich zum Tree Kabel eine Netzleitung.
  • Die LOXONE Intercom benötigt einen Power-over-Ethernet-Anschluss.

07Tree Verkabelung planen

Die wichtigste Faustregel für die Planung: Plane pro 30 m² ein Tree Kabel ein und schließe alle Geräte eines Raums an dieses Kabel an.

  • Normalerweise heißt das: ein Kabel pro Raum. Kleine Räume wie eine Toilette oder ein Abstellraum können sich ein Kabel mit einem anderen Raum teilen.
  • Große Räume, etwa ein offener Wohnbereich, brauchen möglicherweise zusätzliche Tree Kabel.
  • Der Heizungsverteiler zählt als eigener Raum und bekommt ein eigenes Tree Kabel.

Kabel-Limits: Pro Tree Kabel sind bis zu 50 Produkte und 500 m Kabellänge möglich. Wir empfehlen, zunächst nur bis zu 35 Produkte pro Kabel zu verwenden. So bleibt Spielraum für Produkte, die dein Kunde später ergänzen möchte.

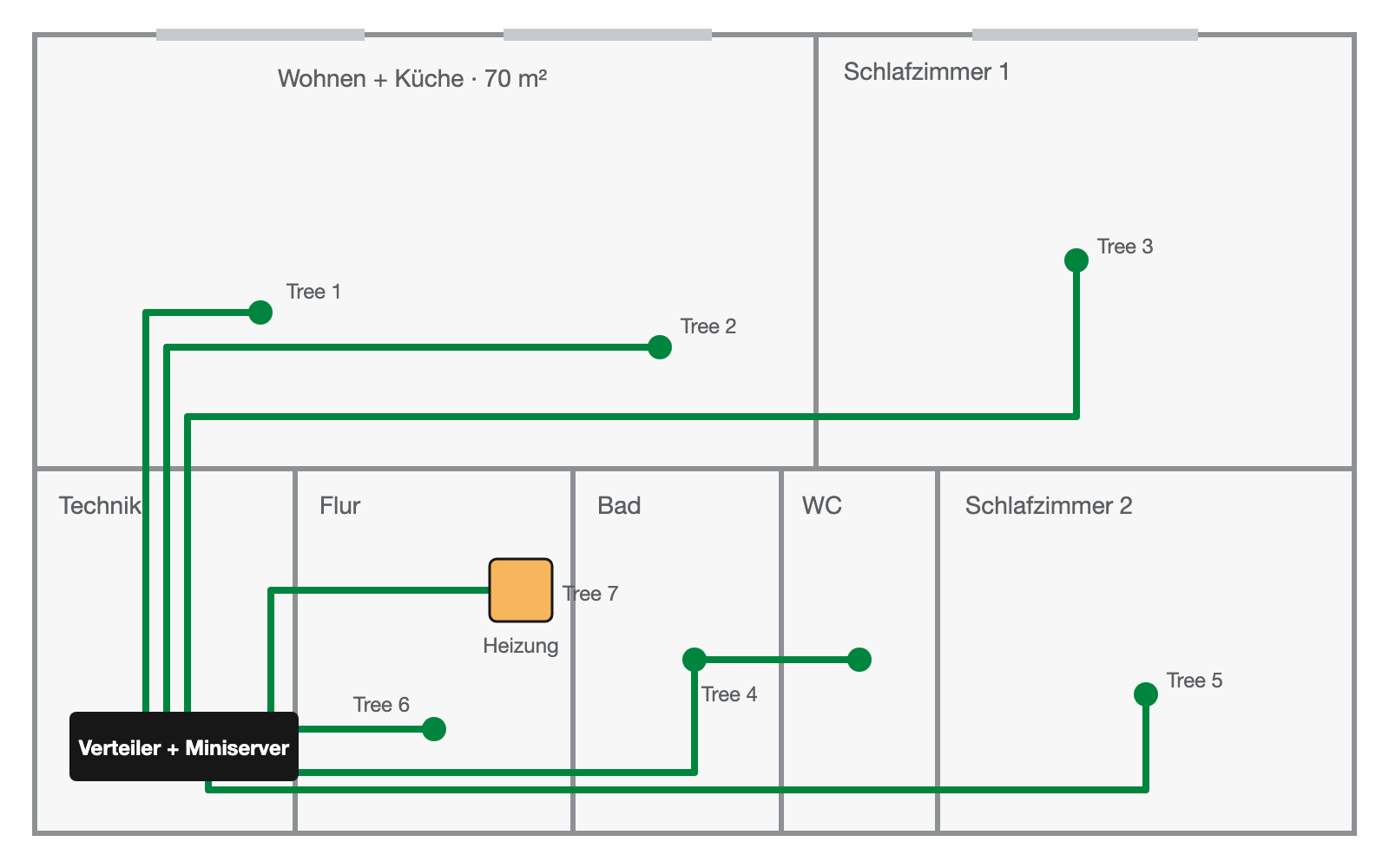

Ein Beispiel: Der Verteiler mit dem Miniserver und der Power Supply & Backup sitzt im Hauswirtschaftsraum. Er ist der Ausgangspunkt für alle Kabel und sollte möglichst zentral liegen, damit die Kabelwege kurz bleiben.

  • Etwa ein Tree Kabel pro Raum, kleinere Räume wie Bad und Toilette werden zusammengefasst.
  • Der Heizungsverteiler bekommt ein separates Tree Kabel.
  • Das Wall Display im Wohnzimmer wird über das Tree Kabel mit Strom versorgt, für die Daten aber an den Tree Turbo angeschlossen.
  • Für die Jalousien planst du zusätzlich zum Tree Kabel eine Netzleitung ein (im Plan rot).
Beispiel-Grundriss mit einem Tree Kabel pro Raum, eigenem Kabel für den Heizungsverteiler und Netzleitungen für die Jalousien
Tree Kabel pro Raum (grün) und Netzleitungen für die Jalousien (rot)

08Audioverkabelung planen

Auch beim violetten Audiokabel gilt als Faustregel: ein Kabel pro Raum oder Audiozone. Nutze außerdem die Master-Client-Technologie, wo immer es möglich ist. Nur der Master-Lautsprecher braucht ein Audiokabel zum Verteiler, die Client-Lautsprecher werden vom Master aus weiterverkabelt. Das spart Kabel und Einbauzeit.

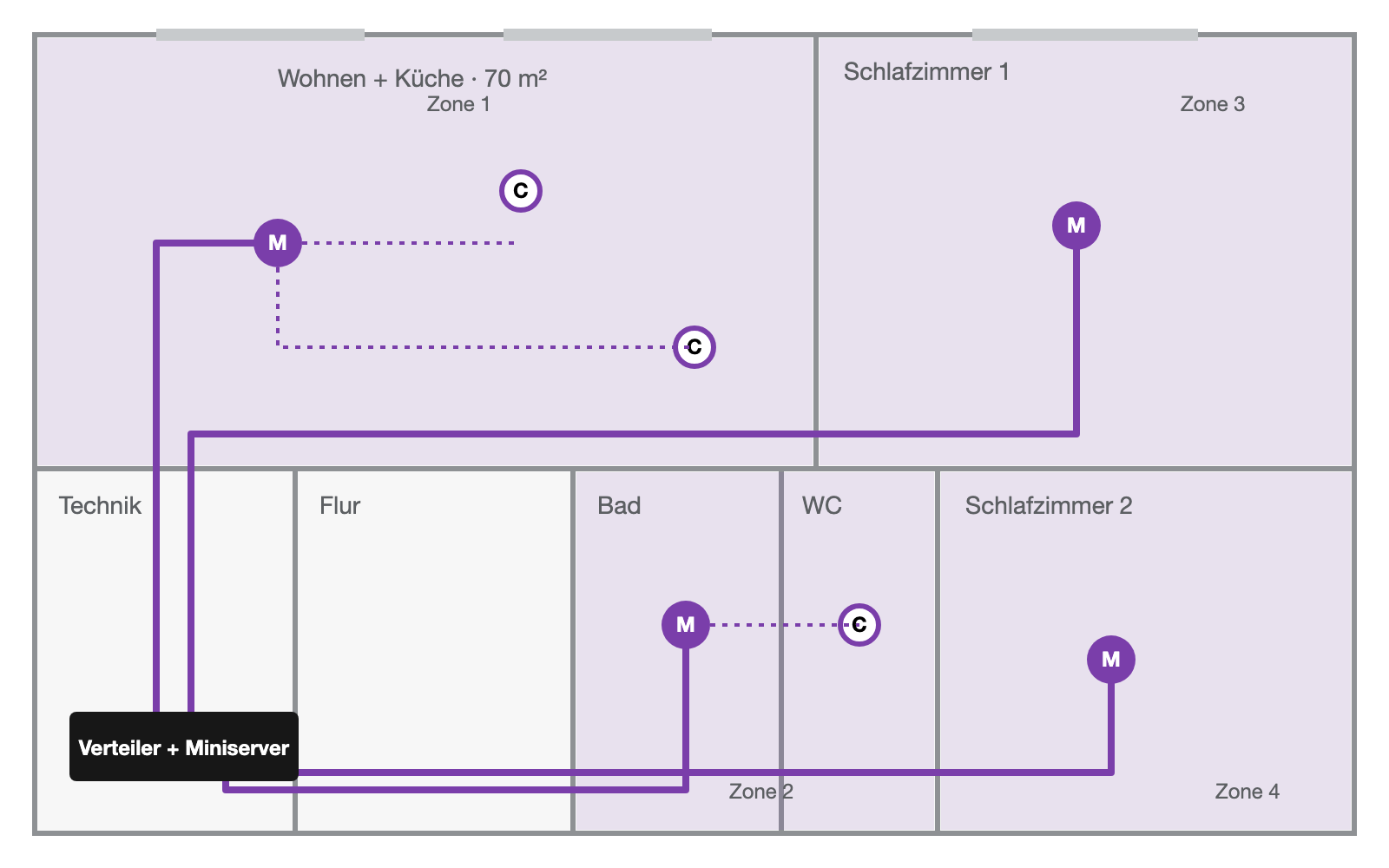

Im Beispiel gibt es eine gemeinsame Audiozone für Küche und Wohnzimmer, eine für Bad und Toilette sowie eigene Zonen für jedes Schlafzimmer. Jede Zone bekommt einen Master-Lautsprecher und, wenn die Raumgröße es erfordert, zusätzliche Client-Lautsprecher.

Beispiel-Grundriss mit Audiozonen, Master- und Client-Lautsprechern und violetten Audiokabeln
Ein Audiokabel pro Zone zum Master, die Clients hängen am Master

09Warum LOXONE Kabel?

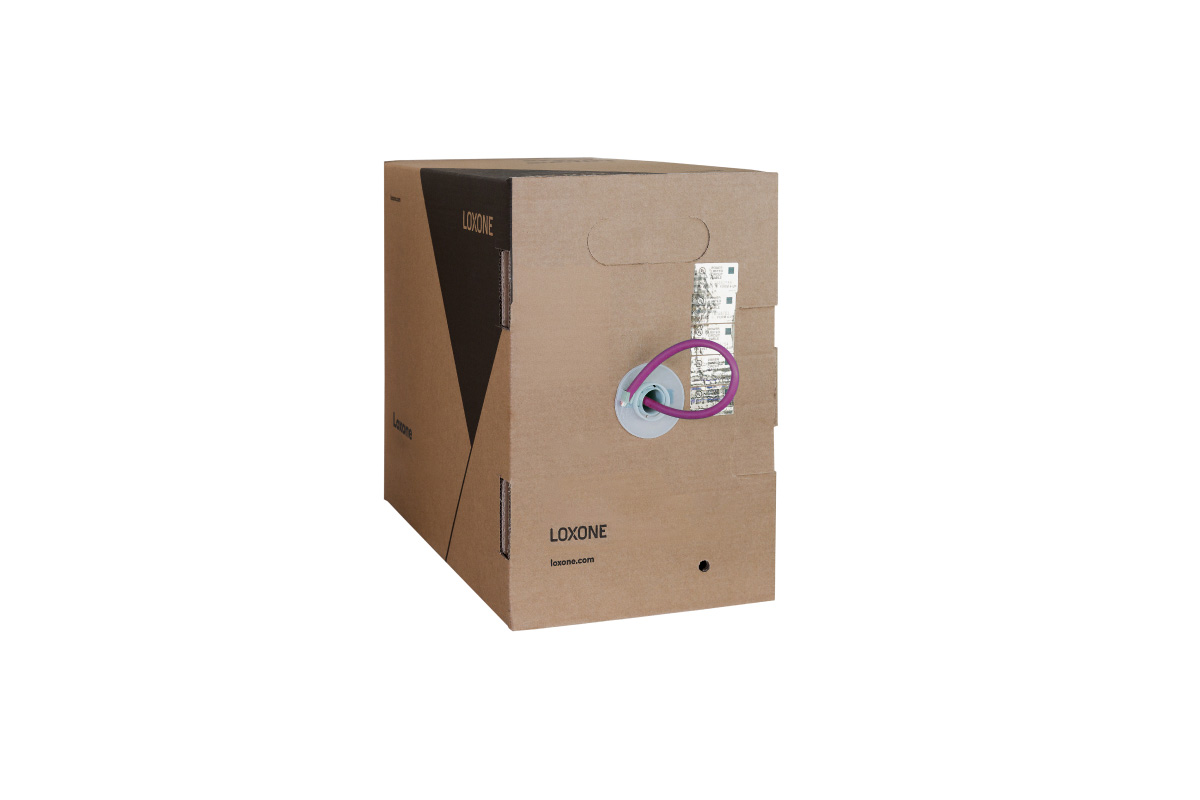

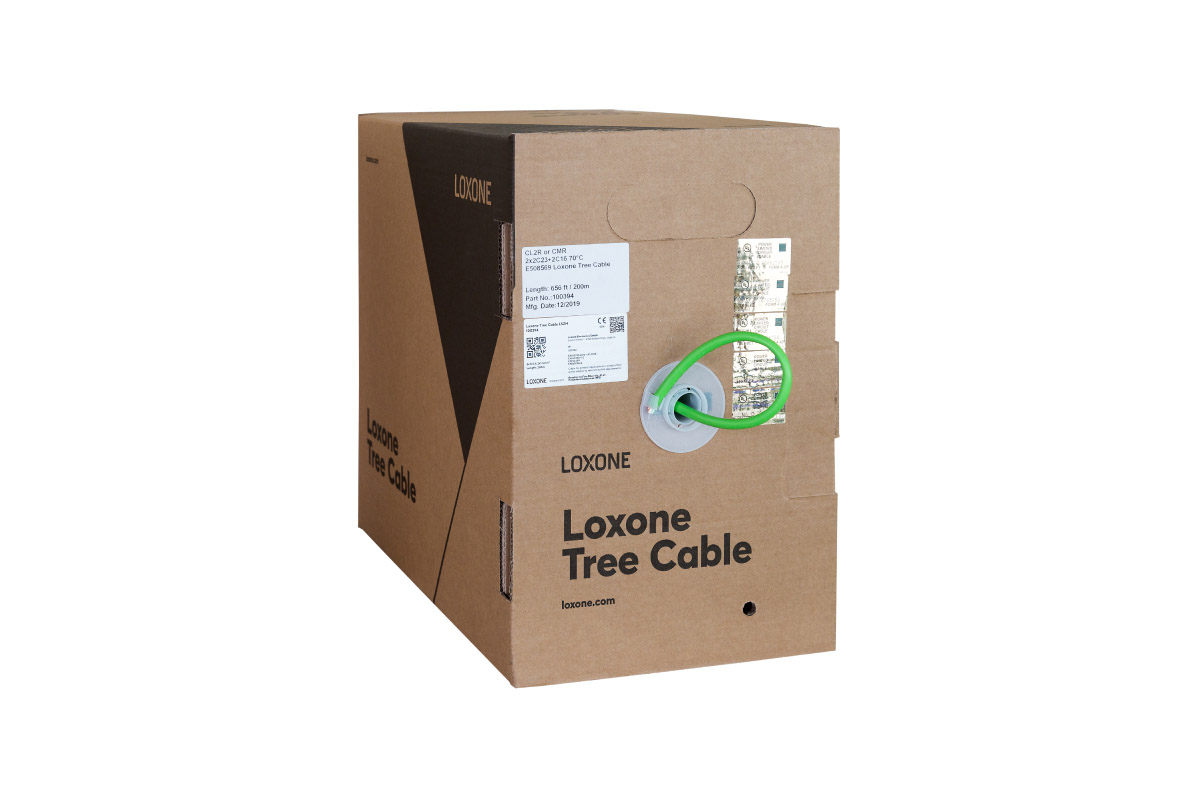

Am sichersten und einfachsten setzt du dein Projekt um, wenn du durchgängig auf LOXONE setzt, auch bei den Kabeln für Tree und Audio. LOXONE Kabel und Produkte nutzen ein durchgängiges Farbsystem. Das vereinfacht die Installation und hilft dir, Aufgaben an Kollegen oder Subunternehmer zu delegieren. Insgesamt hast du weniger Aufwand bei der Verkabelung.

Und wenn die Verkabelung korrekt ausgeführt ist, kannst du jederzeit flexibel auf neue Kundenwünsche reagieren, ob noch während des Projekts oder erst Jahre später.

ZusammenfassungCheckliste

  • ☐  Für jedes Produkt die richtigen Kabel eingeplant, inklusive zusätzlicher Leitungen, wo nötig?
  • ☐  Das passende Layout gewählt, ohne geschlossenen Ring?
  • ☐  Die Kabel-Limits eingehalten und Spielraum für spätere Erweiterungen gelassen?

Ein paar Minuten Planung sparen dir später viele Stunden. Wenn du richtig planst, ist LOXONE schneller installiert, als du es gewohnt bist.
