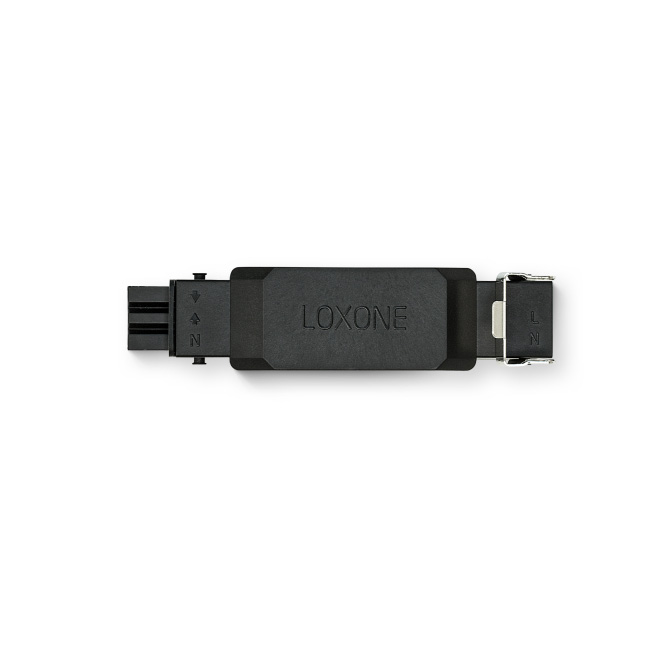

Shading Actuator Air

Snelstartgids Shading Actuator

In 3 stappen wordt uitgelegd hoe de initiële configuratie van de shading actuator Air wordt uitgevoerd.-> Snelstartgids overslaan.

Inhoud

Stap 1: Montage / bedrading

De Shading Actuator Air maakt gebruik van een Hirschmann-stekker om te verbinden tussen de voeding en de elektrische jaloezieën / rolluiken / …

Bevestig de bevestigingsbeugel en het apparaat zelf op een stevig steunpunt in de rolluikkast zodat deze niet mechanisch beschadigd kan raken.

Stap 2: Aanleren in Loxone Config

Nadat de stroom is ingeschakeld, wordt de leermodus automatisch gedurende 30 minuten gestart. U kunt hier meer gedetailleerde informatie vinden over het leren van een Air apparaat.

De verdere configuratie wordt automatisch overgenomen door de auto-configuratie.
Als de automatische configuratie niet wordt gebruikt, vindt u hier meer gedetailleerde informatie.

Stap 3: Registreer eindposities

Als de automatische configuratie is voltooid of als de automatische jaloezie handmatig is ingevoerd, moet er een referentierit worden gemaakt.

  • Met een referentierit bedoelen we drie tegenovergestelde complete ritten (bijv. compleet op -> compleet neer ->compleet op).
  • De complete ritten mogen niet worden onderbroken.
  • Na de referentierit worden de reistijden van de zonwering automatisch gedetecteerd en overgebracht naar de automatische jaloezie.
Als uw aandrijving een vermogen van minder dan 90 W heeft, is het aanbevolen de automatische eindpositiedetectie uit te schakelen omdat dit niet op betrouwbare wijze kan worden gedaan. Hier vindt u de gedetailleerde informatie over deze procedure.
Als de huidige draairichting van de motor niet klopt, kunt u hier informatie vinden over hoe dit aan te passen.
De eerste installatie is voltooid

Shading Actuator

Met de Shading actuator Air kunt u met onze Air-technologie en uw bestaande elektrische jaloezie/rolluiken/luifel eenvoudig en slim zonnewering creëren.

Gebruik

In de eigenschappen heeft u de mogelijkheid om de Shading Actuator te gebruiken als een jaloezieactuator of als een universele actuator .

Jaloezieactuator

Bij gebruik als jaloezieactuator kunt u eenvoudig de Shading Actuator Air naar de programmeerzijde slepen om vervolgens de juiste bouwsteen “automatische jaloezie” te krijgen. In de eigenschappen van de bouwsteen is de correcte actuator dan al geselecteerd als de toegewezen motor.

Universele Actuator

Als universele actuator beschikt u over twee digitale uitgangen met 5A. Evenals een digitale ingang voor de huidige stroomdoorvoer. De drempelwaarde voor de huidige stroomdoorvoer kan niet worden gewijzigd.

Registreer eindposities

Als de shading actuator wordt gebruikt als een jaloezie actuator worden, dankzij de vermogensmeting, de eindposities van uw zonwering automatisch bepaald. Hiervoor moet een referentierit worden gemaakt:

  • Met een referentierit bedoelen we drie tegenovergestelde complete ritten (bijv. compleet op -> compleet neer ->compleet op).
  • De complete ritten mogen niet worden onderbroken.
  • Na de referentierit worden de reistijden van de zonwering automatisch gedetecteerd en overgebracht naar de automatische jaloezie.

Als uw aandrijving een vermogen van minder dan 90 W heeft, is het aanbevolen de automatische eindpositiedetectie uit te schakelen omdat dit niet op betrouwbare wijze kan worden gedaan:

  1. Selecteer shading actuator
  2. Vinkje voor “rijtijden automatisch aanleren” uitvinken
  • Bepaal rittijden met een stopwatch en voer ze in de automatische jaloezie in
  • Sla op in de miniserver

Verander de draairichting

Als de shading actuator wordt gebruikt als een jaloezie actuator en de huidige draairichting niet correct is, kan dit eenvoudig worden aangepast in de Loxone Config.

  1. Selecteer shading actuator
  2. Vinkje voor “omgekeerde draairichting” aanvinken
  • Sla op in de Minsierver

Diagnostische ingangen

Als u de diagnostische ingangen in de apparaateigenschappen activeert, zijn de volgende extra ingangen beschikbaar:

  • online status
  • CPU-temperatuur

Technische gegevens

  • Stroomvoorziening: 110 … 230VAC, 50 / 60Hz
  • Stroomverbruik: 0,33 W
  • Uitgangen: 2 relais max. 5A bij cos phi = 1
  • Stroomdoorvoerdetectie: min. 90W
  • Aansluiting: Hirschmann STAK3, STAS3
  • Beschermingsklasse: IP54
  • Omgevingstemperatuur: -30 … 50 ° C / -22 … 122 ° F
  • Loxone Mesh technologie: Ja
  • Afmetingen: 130x32x27mm (LxBxH)

downloads



Opgepast: Nederlandse standaardversie van stekker niet compatibel met Shading Actuator Air. Gelieve de standaardversie voor BeLux en Duitsland te gebruiken.
