EnOcean

Handleiding voor de ingebruikname van de EnOcean-Extension.



TECHNISCHE GEGEVENS



  • 1x EnOcean-transceiver
  • 128 sensoren kunnen worden aangeleerd
  • 128 actuatoren kunnen worden aangeleerd
  • Configuratie via Loxone Config
  • Aansluiting op Loxone Link
  • Afmetingen: 35,5 x 88 x 57 mm (2 TE)
  • Voeding 24VDC
  • Stroomverbruik ca. 30mA
  • Beschermingsgraad: IP20
  • Omgevingstemperatuur: 0 … +50°C



EnOcean extension



INSTALLATIE



  • Monteer de EnOcean-Extension op de DIN-rail
  • Sluit, als de installatie afgewerkt is, 24V gelijkspanning aan, activeer pas na beëindiging van de volledige installatie (aanbeveling: doorlussen van Miniserver)
  • Verbind Loxone Link
  • Opgelet: Sluit de laatste Loxone-Extension op de Loxone Link af met een weerstand van 120 Ω (bij de Miniserver meegeleverd)
  • Activeer de stroomvoorziening
  • Knippertoestanden van de status-leds:
  • De linker led knippert na enkele seconden groen wanneer de EnOcean-Extension reeds geconfigureerd is, oranje als dit niet het geval is.



MAATTEKENING



Afmeting kleine module



KORTE HANDLEIDING EN AANSLUITSCHEMA

Download bijsluiter EnOcean-Extension (pdf)

CONFIGURATIE

Informatie over de configuratie van een Extension vindt u hier.



AANLEREN VAN RADIOSENSOREN

ENOCEAN-MONITOR ACTIVEREN

Selecteer in de periferieboom de EnOcean Extension en klik op de knop “EnOcean-monitor”.



EnOcean aanleren



KNOPPEN AANLEREN

Klik in de monitor op “Aanleren”. Om de knop te identificeren, drukt u meerdere keren na elkaar op de knop.



knoppen aanleren

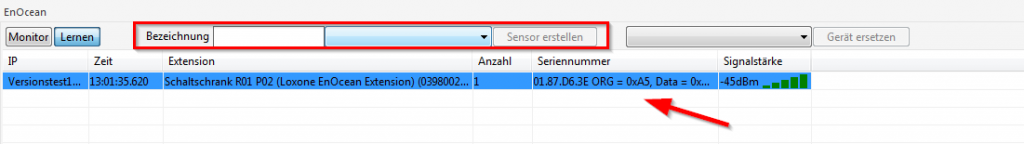

Selecteer de knop en voer “Benaming” en “Type” in, klik vervolgens op Sensor aanmaken.



knoppen EnOcean



De sensor is nu terug te vinden in de periferie.
De knop uit onze webshop (artikelnummer: 200057) is een “Knop 4-voudig met niet-gesplitste afdekplaat 2-voudig”.



randapparatuur EnOcean



RAAMCONTACT AANLEREN

Activeer met de magneet een statuswijziging om op die manier de sensor te identificeren.
Selecteer het raamcontact en voer “Benaming” en “Type” in, klik vervolgens op Sensor aanmaken.



raamcontact EnOcean



BEWEGINGSMELDER AANLEREN

Bedien de leerknop van de bewegingsmelder meerdere keren om de bewegingsmelder te kunnen identificeren.
Selecteer de bewegingsmelder en voer “Benaming” en “Type” in, klik vervolgens op Sensor aanmaken.

De bewegingsmelder uit onze webshop (artikelnummer: 200135) is een “aanwezigheidssensor”.
In geval van beweging meldt deze bewegingsmelder gedurende 10 minuten een aan-signaal en schakelt pas na verloop van deze tijd weer uit.



bewegingsmelder EnOcean



ENOCEAN-ACTUATOREN AANLEREN

RADIOSCHAKELACTUATOR

Voeg in het tabblad “Periferie Extension” een EnOcean-actuator in.
De aanleerprocedure kan verschillend zijn van fabrikant tot fabrikant. Deze handleiding heeft betrekking op de schakelactuator uit onze webshop (artikelnummer: 200137).



EnOcean sensoren en actoren



Sla het project op in de Miniserver.



opslaan in config



APPARAAT AANLEREN

Selecteer de voordien ingevoegde actuator en klik in het tabblad “EnOcean Extension” op “Apparaat aanleren”.



apparaat aanleren EnOcean



  • Bedien de programmeerknop op de actuator. (Led knippert rood)

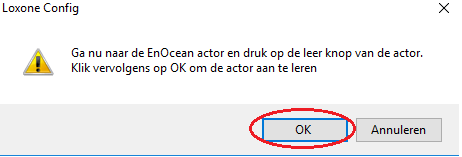

  • Klik in Loxone Config op “OK”. (Led licht rood op)
  • Ter bevestiging drukt u nogmaals op de programmeerknop op de actuator. (Led gaat uit)
  • In Miniserver opslaan





loxone config bevestiging



DOOR DE GEBRUIKER GEDEFINIEERD ENOCEAN-APPARAAT AANMAKEN



Met het door de gebruiker gedefinieerde EnOcean-apparaat kunt u EnOcean-apparaten integreren die niet als voorgedefinieerde sensoren of actuatoren beschikbaar zijn in de Config.
De volgende telegramtypes kunnen worden geïntegreerd:

  • RPS (05)
  • 1BS (06)
  • 4BS (07)
  • RPS (F6)
  • 1BS (D5)
  • 4BS (A5)

Het telegramtype vindt u terug in het gegevensblad van uw EnOcean-apparaat.



INVOEGEN IN LOXONE CONFIG

Een door de gebruiker gedefinieerd EnOcean-apparaat kan zowel sensoren als actuatoren bevatten.
Om door de gebruiker gedefinieerde sensoren aan te maken, gaat u te werk zoals beschreven onder “Aanleren van radiosensoren”.
Door de gebruiker gedefinieerde actuatoren maakt u aan zoals beschreven in “Aanleren van radioactuatoren”.
Als type selecteert u telkens Door de gebruiker gedefinieerd apparaat.
Bij het aangemaakte apparaat kunt u nu sensoren en actuatoren toevoegen.





zelfgekozen aanleren

Bij de aangemaakte sensoren/actuatoren kunt u nu in de instellingen de bovenste en onderste bit van het waardebereik definiëren.
Bij digitale sensoren/actuatoren wordt een waardebit gedefinieerd.
Welk waardebereik bij uw EnOcean-apparaat kan worden uitgelezen, kunt u terugvinden in het gegevensblad van het apparaat.
Bij sensoren kunt u in de EnOcean-monitor nagaan welke gegevens door het apparaat worden verzonden.
eigenschappen analoge sensoren

Nemen we een knop als voorbeeld voor het uitlezen van gegevens in de monitor.
De knop verzendt 0x70 bij indrukken en 0x00 bij loslaten.
Op die manier kunnen we vaststellen welke bits tijdens het schakelen worden geactiveerd.
0x70 is binair = 0111 0000
0x00 is binair = 0000 0000
In dit geval kunnen we hier de 4e, 5e of 6e bit gebruiken voor de digitale actuator (bit met laagste waarde = index 0).
Bij analoge sensoren moet een waardebereik worden gedefinieerd. Dit vindt u terug in het gegevensblad van de sensor.



ONDERSTEUNDE ENOCEAN-SENSOREN

De Loxone EnOcean Extension ondersteunt radiosensoren op basis van EnOcean-technologie.

AANWEZIGHEIDSSENSOR

0 – Geen aanwezigheid
1 – Aanwezigheid

RAAMGREEP

0 – Gesloten
1 – Geopend
2 – Gekanteld

VOCHTIGHEIDSSENSOR

0 tot 100 %

CONTACT

0 – Contact open
1 – Contact gesloten

LICHT-, TEMPERATUUR- EN AANWEZIGHEIDSSENSOR

Type 1 – 0 tot 510 Lux, 0 tot +51 °C
Type 2 – 0 tot 1020 Lux resp. 0 tot +51 °C
Type 3 – 0 tot 1530 Lux resp. -30 tot +50 °C

LICHTSENSOR

Type 1 – 300 tot 60000 Lux
Type 2 – 0 tot 1024 Lux

RUIMTEREGELAAR

Het EEP-nummer kan bij de fabrikant worden opgevraagd.

EEP 07-10-01/A5-10-01

Temperatuursensor: 0 tot + 40 ° C
Regelaar: 0 tot 255
Ventilatorregelaar: 0 tot 255
Aanwezigheidsschakelaar

EEP 07-10-02/A5-10-02

Temperatuursensor: 0 tot + 40 ° C
Regelaar: 0 tot 255
Ventilatorregelaar: 0 tot 255
Dag-/nachtschakelaar

EEP 07-10-03/A5-10-03

Temperatuursensor: 0 tot + 40 ° C
Regelaar: 0 tot 255

EEP 07-10-04/A5-10-04

Temperatuursensor: 0 tot + 40 ° C
Regelaar: 0 tot 255
Ventilatorregelaar: 0 tot 255

EEP 07-10-05/A5-10-05

Temperatuursensor: 0 tot + 40 ° C
Regelaar: 0 tot 255
Aanwezigheidsschakelaar

EEP 07-10-06/A5-10-06

Temperatuursensor: 0 tot + 40 ° C
Regelaar: 0 tot 255
Dag-/nachtschakelaar

EEP 07-10-07/A5-10-07

Temperatuursensor: 0 tot + 40 ° C
Ventilatorregelaar: 0 tot 255

EEP 07-10-08/A5-10-08

Temperatuursensor: 0 tot + 40 ° C
Ventilatorregelaar: 0 tot 255
Aanwezigheidsschakelaar

EEP 07-10-09/A5-10-09

Temperatuursensor: 0 tot + 40 ° C
Ventilatorregelaar: 0 tot 255
Dag-/nachtschakelaar

EEP 07-10-0A/A5-10-0A

Temperatuursensor: 0 tot + 40 ° C
Regelaar: 0 tot 255
Ingangscontact

EEP 07-10-0B/A5-10-0B

Temperatuursensor: 0 tot + 40 ° C
Ingangscontact

EEP 07-10-0C/A5-10-0C

Temperatuursensor: 0 tot + 40 ° C
Aanwezigheidsschakelaar

EEP 07-10-0D/A5-10-0D

Temperatuursensor: 0 tot + 40 ° C
Dag-/nachtschakelaar

EEP 07-10-10/A5-10-10

Temperatuursensor: 0 tot + 40 ° C
Vochtigheidssensor: 0 tot 100 %
Regelaar: 0 tot 255
Aanwezigheidsschakelaar

EEP 07-10-11/A5-10-11

Temperatuursensor: 0 tot + 40 ° C
Vochtigheidssensor: 0 tot 100 %
Regelaar: 0 tot 255
Dag-/nachtschakelaar

EEP 07-10-12/A5-10-12

Temperatuursensor: 0 tot + 40 ° C
Vochtigheidssensor: 0 tot 100 %
Regelaar: 0 tot 255

EEP 07-10-13/A5-10-13

Temperatuursensor: 0 tot + 40 ° C
Vochtigheidssensor: 0 tot 100 %
Aanwezigheidsschakelaar

EEP 07-10-14/A5-10-14

Temperatuursensor: 0 tot + 40 ° C
Vochtigheidssensor: 0 tot 100 %
Dag-/nachtschakelaar

EEP 07-10-15/A5-10-15

Temperatuursensor: -10 tot + 41,2 °C
Regelaar: 0 tot 63

EEP 07-10-16/A5-10-16

Temperatuursensor: -10 tot + 41,2 °C
Regelaar: 0 tot 63
Aanwezigheidsschakelaar

EEP 07-10-17/A5-10-17

Temperatuursensor: -10 tot + 41,2 °C
Aanwezigheidsschakelaar

EEP 07-10-18/A5-10-18

Helderheidssensor: 0 tot 1000 lux
Temperatuurregelaar: 0 tot + 40 ° C
Temperatuursensor: 0 tot + 40 ° C
Ventilatorregelaar: 0 tot 7
Aanwezigheidsschakelaar

EEP 07-10-19/A5-10-19

Vochtigheidssensor: 0 tot 100 %
Temperatuurregelaar: 0 tot + 40 ° C
Temperatuursensor: 0 tot + 40 ° C
Ventilatorregelaar: 0 tot 7
Aanwezigheidsschakelaar

EEP 07-10-1A/A5-10-1A

Voedingsspanning: 0 tot 5V
Temperatuurregelaar: 0 tot + 40 ° C
Temperatuursensor: 0 tot + 40 ° C
Ventilatorregelaar: 0 tot 7
Aanwezigheidsschakelaar

EEP 07-10-1B/A5-10-1B

Voedingsspanning: 0 tot 5V
Helderheidssensor: 0 tot 1000 lux
Temperatuursensor: 0 tot + 40 ° C
Ventilatorregelaar: 0 tot 7
Aanwezigheidsschakelaar

EEP 07-10-1C/A5-10-1C

Helderheidssensor: 0 tot 1000 lux
Helderheidsregelaar: 0 tot 1000 lux
Temperatuursensor: 0 tot + 40 ° C
Ventilatorregelaar: 0 tot 7
Aanwezigheidsschakelaar

EEP 07-10-1D/A5-10-1D

Vochtigheidssensor: 0 tot 100 %
Vochtigheidsregelaar: 0 tot 100 %
Temperatuursensor: 0 tot + 40 ° C
Ventilatorregelaar: 0 tot 7
Aanwezigheidsschakelaar

EEP 07-10-1E/A5-10-1E

Voedingsspanning: 0 tot 5V
Helderheidssensor: 0 tot 1000 lux
Temperatuursensor: 0 tot + 40 ° C
Ventilatorregelaar: 0 tot 7
Aanwezigheidsschakelaar

SCHAKELAAR 1-VOUDIG

0 – Schakelaar uit
1 – Schakelaar aan

SCHAKELAAR 2-VOUDIG (MET NIET-GESPLITSTE AFDEKPLAAT 1-VOUDIG)

0 – Schakelaar uit
1 – Schakelaar aan

SCHAKELAAR 2-VOUDIG

0 – Schakelaar uit
1 – Schakelaar aan

SCHAKELAAR 4-VOUDIG

0 – Schakelaar uit
1 – Schakelaar aan

KNOP 2-VOUDIG

0 – Knop niet ingedrukt
1 – Knop ingedrukt

KNOP 4-VOUDIG (MET NIET-GESPLITSTE AFDEKPLAAT 2-VOUDIG)

0 – Knop niet ingedrukt
1 – Knop ingedrukt

KNOP 4-VOUDIG

0 – Knop niet ingedrukt
1 – Knop ingedrukt

KNOP 8-VOUDIG

0 – Knop niet ingedrukt
1 – Knop ingedrukt

TEMPERATUUR EN VOCHTIGHEIDSSENSOR

0 tot +40 °C, 0 tot 100%

TEMPERATUURSENSOR



Type 1-40 tot 0 °C
Type 2-30 tot +10 °C
Type 3-20 tot +20 °C
Type 4-10 tot +30 °C
Type 50 tot +40 °C
Type 6+10 tot +50 °C
Type 7+20 tot +60 °C
Type 8+30 tot +70 °C
Type 9+40 tot +80 °C
Type 10+50 tot +90 °C
Type 11+60 tot +100 °C
Type 12-60 tot +20 °C
Type 13-50 tot +30 °C
Type 14-40 tot +40 °C
Type 15-30 tot +50 °C
Type 16-20 tot +60 °C
Type 17-10 tot +70 °C
Type 180 tot +80 °C
Type 19+10 tot +90 °C
Type 20+20 tot +100 °C
Type 21+30 tot +110 °C
Type 22+40 tot +120 °C
Type 23+50 tot +130 °C



ONDERSTEUNDE ENOCEAN-ACTUATOREN



De Loxone EnOcean Extension ondersteunt radioactuatoren op basis van EnOcean-technologie.

DIMMER

0 tot 100%
4BS telegram EEP A5:38:08

RELAIS

0 – Relaiscontact open
1 – Relaiscontact gesloten
RPS telegram EEP F6-02-01 (digital out)

JALOEZIEACTUATOR

RPS telegram EEP F6-02-01

UNIVERSELE ACTUATOR

RPS telegram EEP F6-03-01

STELAANDRIJVING

4BS telegram EEP A5:20:01
