Come fare un’irrigazione automatica del giardino?

Loxone
Ottobre 15, 2021 in Know How
Se il prato soffre di una mancanza d’acqua in estate, questo si riflette in macchie brune poco attraenti, erbacce e scarsa crescita. Per evitare questo problema, ti mostreremo come implementare l’irrigazione automatica con Loxone.

Acqua piovana per l’irrigazione automatica del giardino

Una cisterna nel giardino raccoglie l’acqua piovana, che viene trasportata mediante una pompa. Così può essere utilizzata per l’autolavaggio o per l’irrigazione automatica del giardino.

Cisterna che si usa per fare un’irrigazione automatica del giardino

Monitoraggio continuo della cisterna

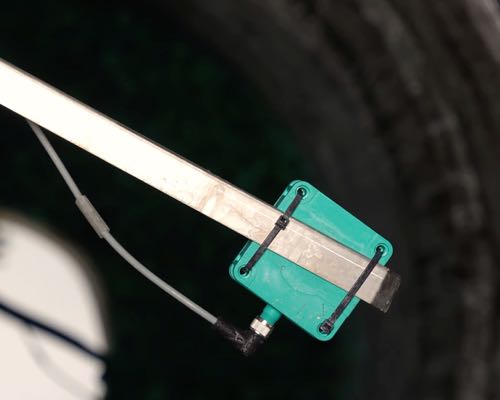

Il monitoraggio continuo del livello dell’acqua è particolarmente importante per evitare che la pompa funzioni a secco. Il livello dell’acqua viene misurato mediante un sensore ad ultrasuoni dotato di un trasmettitore integrato e fornisce 0-10V, e può essere adattato esattamente all’applicazione desiderata (ad es. 0-400cm).

Così si può sapere sempre quanta acqua c’è nella cisterna e decidere se è necessario salvaguardare le tue riserve d’acqua o se ne hai a sufficienza per irrigare.

Attivazione della pompa idrovora

L’acqua della cisterna può essere pompata con una pompa idrovora o con una pompa a immersione. In questo progetto di riferimento “Bavaria” è installata una pompa idrovora. La pompa può essere attivata tramite la Loxone App o in base al tempo e l’acqua viene pompata fuori dalla cisterna.

Se c’è poca acqua nella cisterna, la pompa si spegne automaticamente. Come? La pompa viene semplicemente collegata ad una presa commutabile.

Pompa idrovora che si usa per fare un’irrigazione automatica del giardino

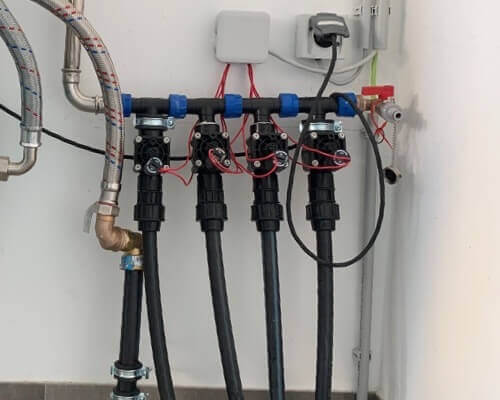

Distributore automatico  delle valvole che si usa per l’irrigazione automatica del giardino

Distributore delle valvole automatico

Accanto alla pompa dell’acqua ci sono quattro conduttori dell’acqua che portano agli irrigatori a scomparsa. L’apertura e la chiusura di queste tubazioni dell’acqua viene controllata automaticamente dalle valvole.

Dato che la pressione sarebbe troppo bassa per aprire tutte le valvole contemporaneamente, si apre una valvola dopo l’altra. La prima valvola viene aperta all’orario predefinito. Non appena questa viene chiusa, la seconda valvola viene aperta.

Irrigatore a scomparsa

I quattro irrigatori a scomparsa si alzano automaticamente non appena l’acqua viene pompata fuori dalla cisterna e la relativa valvola dell’acqua è aperta.

L’acqua piovana viene distribuita uniformemente sul prato.

Non appena la valvola dell’acqua viene richiusa, l’irrigatore a scomparsa sparisce nuovamente nel terreno.

Come fare un’irrigazione automatica del giardino?

Con il nostro video si può imparare facilmente tutto sull’implementazione dell’irrigazione automatica con Loxone, dal modulo funzione “Irrigazione” alla configurazione.

Irrigazione del giardino
sempre e ovunque in vista

L’irrigazione del giardino può essere attivata in base a diversi fattori. È possibile attivare l’irrigazione del giardino in base al tempo, manualmente in qualsiasi momento tramite l’app di Loxone o installando sensori di umidità nel giardino. Come vedi, l’automazione non ha limiti.

Nel nostro esempio, l’irrigazione viene attivata ogni giorno alle 02:00 a seconda dell’ora. Se è prevista pioggia o è già piovuto quel giorno, l’irrigazione non verrà attivata. Il Loxone Miniserver è a conoscenza di ciò con l’aiuto dei dati della stazione meteorologica sul tetto o del servizio meteo.

Controllo dell’irrigazione automatica con l’App Loxone
Controllo dell’irrigazione automatica con l’App Loxone
Controllo dell’irrigazione automatica con l’App Loxone

Configurazione dell’irrigazione automatica del giardino

Dalla versione 12.1. Loxone Config ha il modulo funzione Irrigazione. Questo è in grado di incorporare dati meteorologici come precipitazioni e previsioni meteorologiche, e quindi consente di implementare l’irrigazione in base all’esigenza ancora più facilmente e rapidamente. Dispone di 8 uscite per il controllo delle valvole e di un’uscita per la pompa.

Configurazione dell’irrigazione automatica del giardino con il software Loxone Config
Campo di calcio con irrigazione automatica Loxone

Perfetto anche per applicazioni commerciali e speciali!

Numerosi progetti sono già stati dotati della tecnologia Loxone per l’irrigazione automatica.

Anche squadre di calcio hanno automatizzato l’irrigazione del campo di calcio con Loxone. Anche qui viene monitorato il livello della sorgente d’acqua. L’irrigazione del campo principale o di allenamento può essere attivata tramite la modalità nella Loxone App.
