This function block controls and configures the LOXONE Wall Display 10". It enables adjustment of display settings, brightness, volume, and user interactions, as well as the management of notifications and power-saving functions.
Contenido
Entradas↑
| Abreviatura | Resumen | Descripción | Rango de valores |
|---|---|---|---|
| Ds | Default screen | Ejecuta la pantalla predeterminada definida en el Wall Display de 10". | 0/1 |
| P | Presence | Mientras esta entrada esté activa, la pantalla permanece encendida y el protector de pantalla permanece desactivado, incluso si la pantalla está inactiva y no hay interacción del usuario. | 0/1 |
| Dnd | Do not disturb | Activa el modo No Molestar. Todas las notificaciones están silenciadas. Mientras no haya interacción del usuario, la pantalla está completamente atenuada o atenuada al valor especificado por el parámetro "SBr", dependiendo de la configuración del protector de pantalla. Anula la entrada "P". | 0/1 |
| Eco | Eco | Activa el modo Eco. Las funciones no esenciales se desactivan para ahorrar energía. La pantalla se puede activar nuevamente mediante interacción táctil. | 0/1 |
| DisPc | Disable device control | Deshabilita la interacción del usuario en el dispositivo. Las entradas de este bloque de función permanecen activas. | 0/1 |
| Bell | Bell | Reproduce un sonido de timbre en el Wall Display 10". | 0/1 |
Parámetros↑
| Abreviatura | Resumen | Descripción | Unidad | Rango de valores | Valor por defecto |
|---|---|---|---|---|---|
| DBr | Display brightness | Define el brillo de la pantalla. | % | 0...100 | 80 |
| SBr | Screensaver brightness | Define el brillo de la pantalla cuando el protector de pantalla está activo. | % | 0...100 | 10 |
| V | Volume | Define el volumen del Wall Display 10". | % | 0...100 | 20 |
| Va | Volume alarm sounds | Define el volumen para los sonidos de alarma. | % | 0...100 | 50 |
| Vbell | Volume doorbell | Define el volumen del sonido del timbre. | % | 0...100 | 20 |
| Lm | Light mode | Define el esquema de colores de la aplicación. | - | 0/1 | 0 |
| Hs | Header style | Define la apariencia del encabezado de la aplicación. | - | 0/1 | 0 |
| ABr | Adaptive brightness | Habilita el ajuste automático del brillo de la pantalla. | - | 0/1 | 0 |
Salidas↑
| Abreviatura | Resumen | Descripción | Unidad | Rango de valores |
|---|---|---|---|---|
| DBr | Current display brightness | Brillo actual de la pantalla | % | 0...100 |
| Ui | User interaction | Permanece activo mientras se está utilizando la pantalla. Se apaga después de que ha transcurrido el tiempo de espera de interacción del usuario. | - | 0/1 |
| API | API Connector | Conector basado en API. Puede vincular varias funciones entre dispositivos y bloques. La Zona del Servidor de Música no es compatible con Touch Pure Flex. Comandos API | - | - |
Programación de ejemplo↑

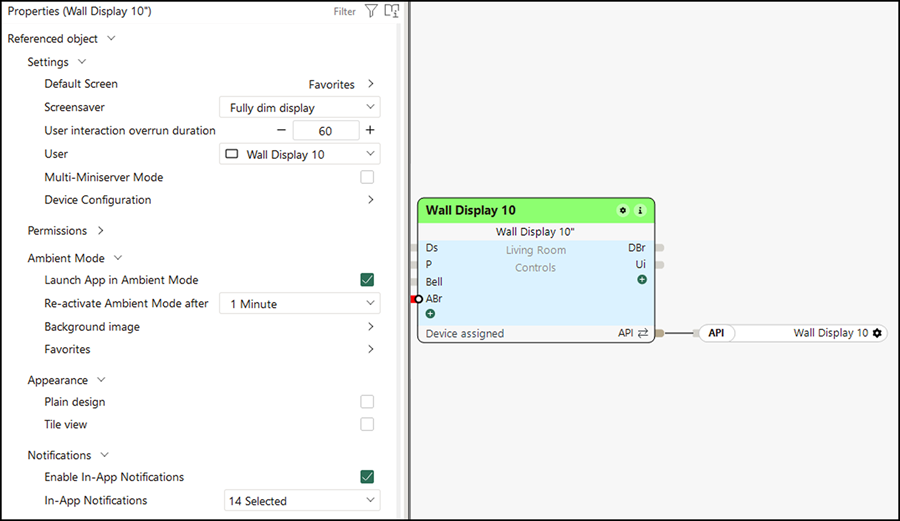

La apariencia de la aplicación en la Wall Display 10" se puede ajustar en la ventana de propiedades:

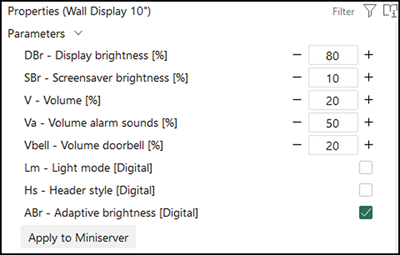

Los parámetros permiten la configuración del brillo de la pantalla, el brillo del protector de pantalla, el esquema de colores de la aplicación y la apariencia del encabezado:

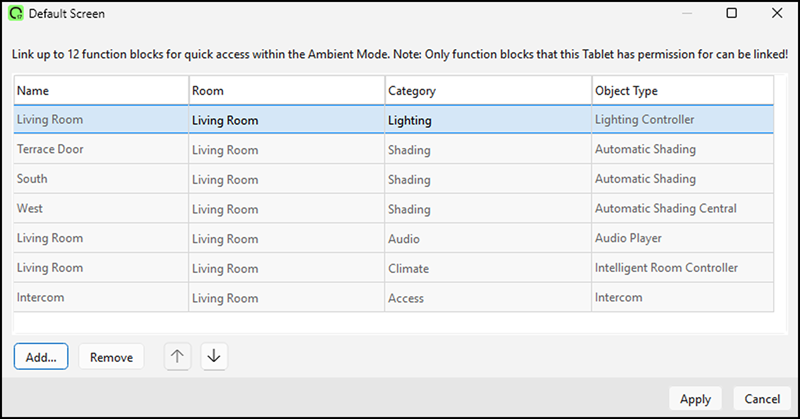

Double-clicking the Wall Display 10" function block opens the configuration window for the default screen. Here, up to 12 already programmed blocks can be added.
 | Solo se pueden vincular los bloques para los cuales el usuario del Wall Display 10" tiene los permisos requeridos. |

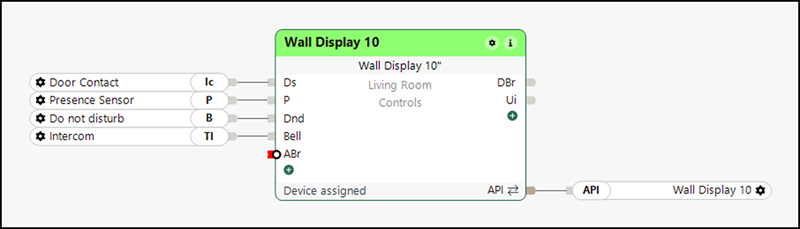

En este ejemplo, la pantalla se mantiene activa a través del sensor de presencia mientras se detecta presencia, manteniendo el protector de pantalla desactivado.
La pantalla vuelve a la pantalla predeterminada definida cuando el usuario sale de la room y cierra la puerta.
Cuando el modo de operación definido "No Molestar" está activo, las notificaciones en la pantalla se silencian y el protector de pantalla se activa siempre que no haya interacción del usuario.
Además, el botón del timbre del intercom está conectado para reproducir el sonido del timbre directamente en el Wall Display 10" cuando se presiona el timbre.
