El sensor confort Tree se utiliza para medir la temperatura, la humedad y el valor de CO2 en habitaciones o aplicaciones similares. Las aberturas de la carcasa aseguran una respuesta rápida a los cambios en los valores medidos.
Ficha Técnica Sensor Confort Tree
Contenido
- Montaje
- Puesta en marcha
- Calibrar sensor de CO2
- Entradas, salidas y propiedades
- Instrucciones de seguridad
- Documentos
Montaje↑
La altura de montaje recomendada para el sensor de clima interior es de 1.2m a 1.5m cuando se monta en la pared. El posicionamiento del sensor debe adaptarse a la aplicación. (por ejemplo, dónde residen normalmente las personas en la habitación)
Fije el marco de montaje en la ubicación de instalación deseada.
Conecte la fuente de alimentación (terminal naranja/blanco) y las líneas de datos Tree (terminal verde/blanco). Después de encender la fuente de alimentación, el LED de estado parpadea en naranja después de un corto tiempo si el cableado es correcto y la conexión al Miniserver (Tree Extension está en línea).
Conecte el dispositivo encajándolo en el marco de montaje.
Puesta en marcha↑
A continuación, siga el procedimiento de aprendizaje en la interfaz Tree.
Calibrar sensor de CO2↑
El sensor de CO2 se calibra semanalmente automáticamente si está en funcionamiento continuo durante este período.
Manual calibration of the CO2 sensor is not necessary, but can be performed for special applications.
To do this, first ensure that the CO2 value at the measuring point is as low and constant as possible.
Now measure the CO2 value at the measuring point with a suitable measuring device.

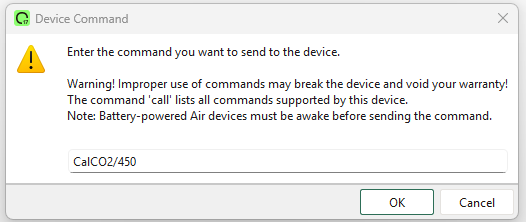

Immediately afterwards, assign the measured value to the sensor via a device command. In the following example, the measured value is 450 ppm.:
Sensores↑
| Resumen | Descripción | Unidad | Rango de valores |
|---|---|---|---|
| Temperatura | Proporciona la temperatura del aire. | ° | -40...125 |
| Humedad | Proporciona la humedad del aire. | % | 0...100 |
| CO2 | Proporciona el valor de CO2. | ppm | 400...10000 |
Entradas de diagnóstico↑
| Resumen | Descripción | Unidad | Rango de valores |
|---|---|---|---|
| Estado de conexión Sensor Confort Tree | Indica si el Miniserver puede acceder al dispositivo. Diagnóstico para dispositivos Air Diagnóstico para dispositivos Tree Diagnóstico de Extension | Digital | 0/1 |
Propiedades↑
| Resumen | Descripción | Unidad | Rango de valores | Valor por defecto |
|---|---|---|---|---|
| Monitorizar | Si está marcado, se le notificará a través del Estado del Sistema o del Servicio de Correo si el dispositivo ya no está disponible o se desconecta. | - | - | - |
| Número de serie | Especifica el número de serie del dispositivo. Ingrese 'Auto' para aprender automáticamente un dispositivo Tree con número de serie desconocido. Esto solo se puede utilizar si hay un solo dispositivo Tree del mismo tipo. Guarde en el Miniserver para aprender el dispositivo Tree. Después, el programa debe cargarse desde el Miniserver para transferir el número de serie real del dispositivo Tree al programa. | - | - | - |
| Ciclo de transmisión | Especifica cada cuánto se transmiten los valores analógicos de los sensores (solo son posibles pasos de 2 s) [s] 0 = Los valores se actualizan al menos cada 60 min, o si la temperatura varía en 0.2 °C, la humedad varía en 0.2% o el CO2 varía en 20 ppm con respecto al último valor transmitido | s | 0...3600 | 900 |
Instrucciones de seguridad↑
La instalación de este dispositivo solo puede ser realizada por un técnico cualificado según normativa vigente, cumpliendo todas las normas vigentes en el país de la instalación, y siguiendo todas las instrucciones detalladas pertinentes.
La instalación requiere la instalación en un cuadro adecuado para garantizar la protección contra el contacto, el agua y la suciedad.
Documentos↑
Ficha Técnica Sensor Confort Tree
