Loxone Hörmann Air es un módulo de interfaz compacto para la integración de automatismos para puertas de garaje Hörmann.
Contenido
- Montaje
- Puesta en marcha
- Programación
- Limitaciones
- Softwareindex
- Entradas, salidas y propiedades
- Documentos
Montaje↑

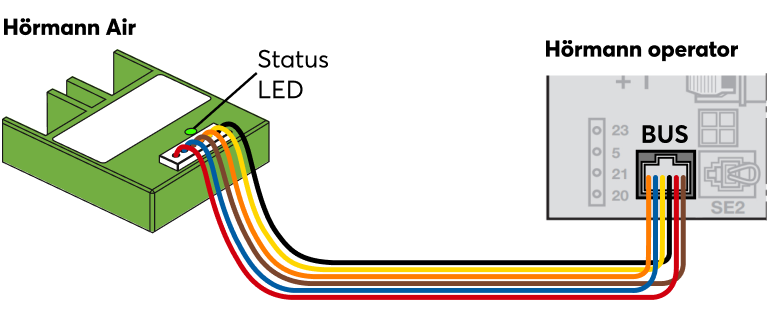

Hörmann Air se conecta a la toma BUS de un automatismo de puerta Hörmann compatible mediante el cable adaptador adjunto. También recibe tensión a través de esta toma.
Para los operadores HCP1, el dispositivo está listo para el emparejamiento.
El operador de la puerta se reconoce automáticamente.
Para operadores HCP2, el BUS-Scan y, por lo tanto, la fuente de alimentación para el dispositivo deben activarse primero en el operador de puerta para poder emparejar el dispositivo posteriormente. La activación varía según el operador de la puerta:
Después de activar el BUS-Scan (fuente de alimentación), el dispositivo se puede emparejar.
El operador de la puerta se reconoce automáticamente.
Puesta en marcha↑
En estado de fabrica, el modo de aprendizaje estará activo una vez establecida la alimentación. Esto se indica mediante el parpadeo rojo/verde/naranja del LED de estado.
A continuación, siga el procedimiento de aprendizaje en la interfaz Air.
Para activar el modo de aprendizaje manualmente, desconecta la alimentación durante 10 segundos y, a continuación, vuelva a conectarla. Si no se puede establecer conexión con un Miniserver durante cinco minutos, el modo de emparejamiento se activará durante un tiempo limitado.
Programación↑
Loxone Hörmann Air se programa y configura usando el bloque de función Puerta en Loxone Config:
La entrada (Po) (parcialmente abierta) del bloque Garaje/Puerta también es compatible con Hörmann Air.
Limitaciones↑
Con los variadores HCP1, puede aparecer brevemente un error en el variador durante una actualización. El funcionamiento no se ve afectado. Tras volver a enviar un comando, el error deja de aparecer.
Al utilizar el Hörmann Air, el sensor de clima HKSI de Hörmann no se puede utilizar en paralelo.
Softwareindex↑
Con el softwareindex se puede comprobar la compatibilidad con Loxone Hörmann Air, los operadores soportados están listados en la datasheet.
En la etiqueta del dispositivo para puertas de garaje de Hörmann encontrará el número de serie con el softwareindex, que empieza por mayúscula.
Actuadores↑
| Resumen | Descripción | Rango de valores |
|---|---|---|
| API Connector | Conector inteligente basado en API. API Commands |
- |
| Luz | Activa manualmente la iluminación del automatismo de la puerta. Independientemente de esto, el automatismo de puerta siempre activa su iluminación por sí mismo al abrir o cerrar la puerta. Después, la iluminación permanece activa durante un tiempo definido en el automatismo. |
0/1 |
Entradas de diagnóstico↑
| Resumen | Descripción | Unidad | Rango de valores |
|---|---|---|---|
| Estado de conexión Hörmann Air | Indica si el Miniserver puede acceder al dispositivo. Diagnóstico para dispositivos Air Diagnóstico para dispositivos Tree Diagnóstico de Extension |
Digital | 0/1 |
| Información del actuador | Digital | 0/1 | |
| Error de comunicación | Digital | 0/1 | |
| Sin comunicación | Digital | 0/1 |
Propiedades↑
| Resumen | Descripción | Unidad | Rango de valores | Valor por defecto |
|---|---|---|---|---|
| Monitorizar | Mediante el Estado del sistema o con el envío de un correo electrónico se notifica que el dispositivo ya no está disponible o está desconectado. | - | - | - |
| Número de serie | Número de serie del dispositivo Air | - | - | - |
| Tipo de dispositivo | Tipo de dispositivo Air | - | - | - |
| Aprender automáticamente los tiempos de recorrido completos | Aprender automáticamente los tiempos de recorrido completos | - | - | - |
| Duración de apertura | Tiempo necesario para la apertura completa | s | ∞ | 60 |
| Duración del cierre | Tiempo necesario para el cierre completo | s | ∞ | 60 |
