El Door Lock Air es una cerradura de puerta inalámbrica basada en la tecnología LOXONE Air. Proporciona control remoto y retroalimentación de estado de las puertas a través del sistema LOXONE, adecuado para proyectos de construcción nuevos y de remodelación.
Variantes inductivas (Full Leaf / Tube Frame): Alimentadas inductivamente, sin mantenimiento, no se requiere reemplazo de batería.
Variantes de batería (Full Leaf / Tube Frame / Glass Doors): Alimentado por batería, ideal para la remodelación sin cableado adicional.
Datasheet Door Lock Air Inductive
Datasheet Door Lock Air Battery
Datasheet Door Lock Air Battery for Glass Doors
Contenido
- Montaje del Door Lock Air Inductive
- Montaje de Door Lock Air Battery
- Montaje de Door Lock Air Battery para puertas de cristal
- Modo puesta en marcha
- Entradas, salidas y propiedades
- Instrucciones de seguridad
- Documentos
Montaje del Door Lock Air Inductive↑

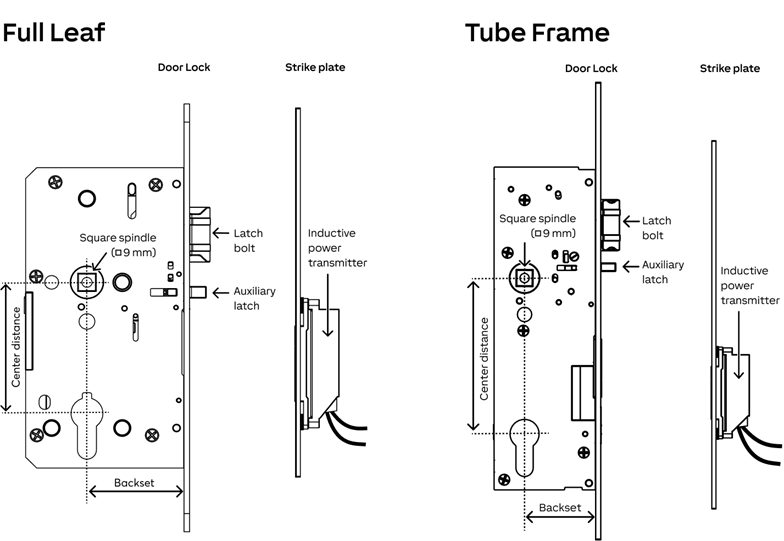

Inserte el Door Lock Air en la hoja de la puerta:
 | El pestillo auxiliar no debe encajar con la placa de cierre. |

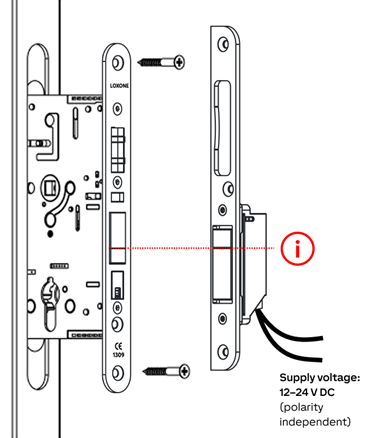

Las marcas en ambas unidades, el transmisor y el receptor, deben estar alineadas, y la brecha entre los dos componentes debe ser de 2-3 mm para garantizar una transferencia de energía inductiva óptima:

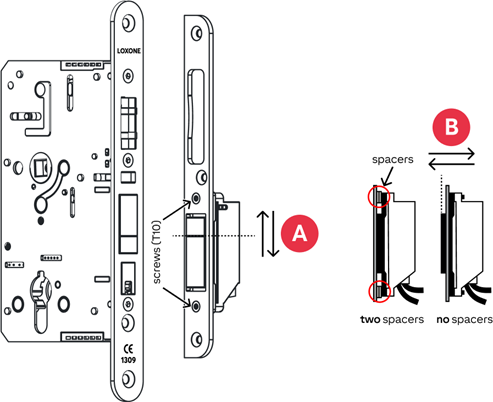

Ajustando el transmisor de potencia inductiva
El módulo transmisor puede ajustarse ligeramente tanto en altura como en profundidad para garantizar una alineación precisa con la unidad receptora.
| A) Ajustar altura | B) Ajustar profundidad (brecha) |
|---|---|
| 1. Afloje los tornillos. 2. Deslice el módulo a la altura deseada. 3. Apriete los tornillos. | 1. Retira los tornillos. 2. Agrega o quita espaciadores hasta alcanzar la brecha correcta. - Brecha recomendada: 2–3 mm (máx. 5 mm) 3. Aprieta los tornillos. |
Montaje de Door Lock Air Battery↑

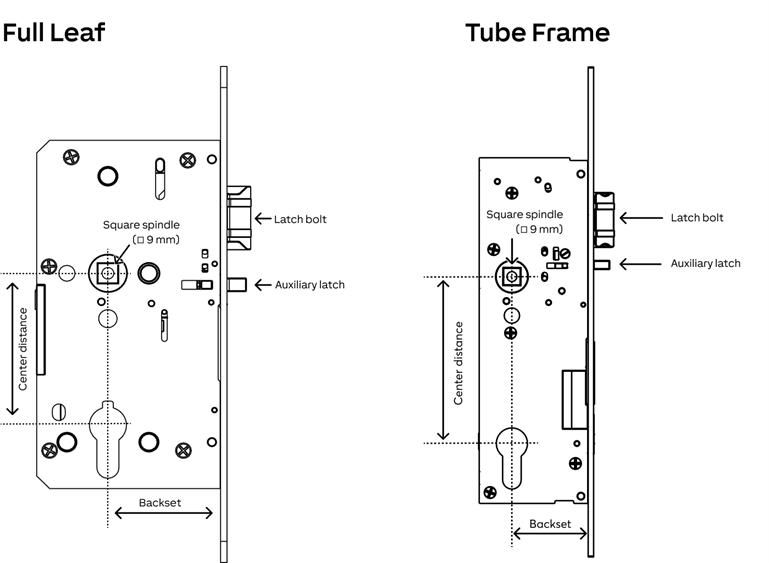

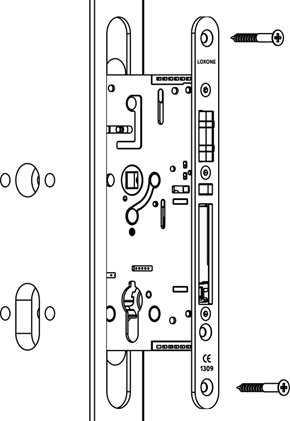

Inserte el Door Lock Air en la hoja de la puerta:
| El pestillo auxiliar no debe encajar con la placa de cierre. |

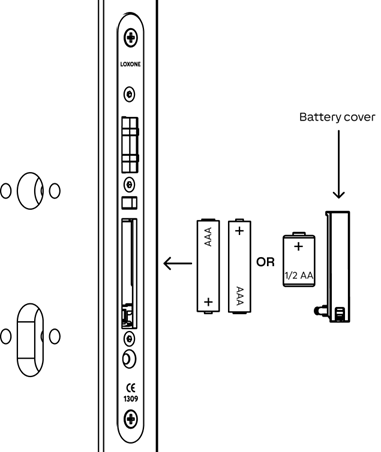

Inserte las baterías suministradas en el dispositivo:
| La Door Lock Air requiere 2 x pilas AAA. La door Lock con marco de tubo y norma Ö-Norm requiere 1 x 1/2 AA (LS 14250) batería. |
| Recomendamos usar baterías basadas en litio. |
 | PRECAUCIÓN: Existe riesgo de explosión si la batería se sustituye de forma incorrecta. Solo debe sustituirse por una batería del mismo tipo o del tipo especificado. No exponga la batería al calor, al fuego ni a la luz solar directa. No recargue, cortocircuite ni abra la batería. Deseche la batería usada de acuerdo con la normativa local. |
Montaje de Door Lock Air Battery para puertas de cristal↑

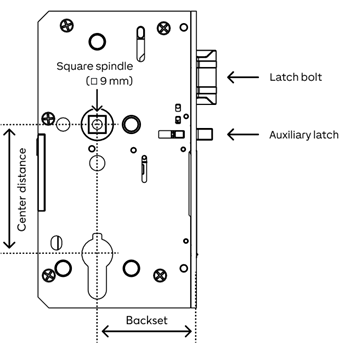

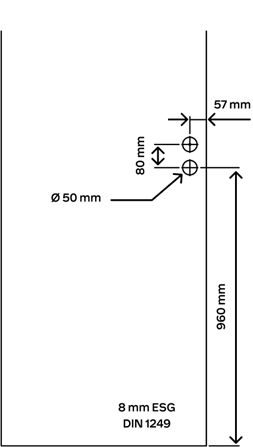

Prepare la puerta de vidrio como se muestra en la siguiente imagen:

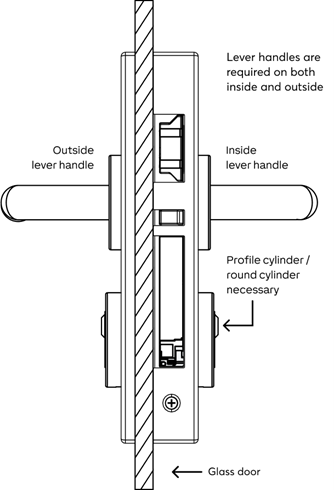

Coloque el Door Lock Air en la posición designada en la puerta de vidrio:
| El pestillo auxiliar no debe encajar con la placa de cierre. |

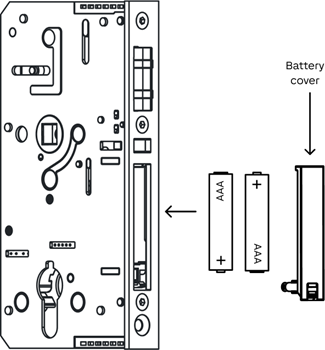

Inserte las 2 pilas AAA suministradas en el dispositivo:
| Recomendamos usar baterías basadas en litio. |
| PRECAUCIÓN: Existe riesgo de explosión si la batería se sustituye de forma incorrecta. Solo debe sustituirse por una batería del mismo tipo o del tipo especificado. No exponga la batería al calor, al fuego ni a la luz solar directa. No recargue, cortocircuite ni abra la batería. Deseche la batería usada de acuerdo con la normativa local. |
Modo puesta en marcha↑

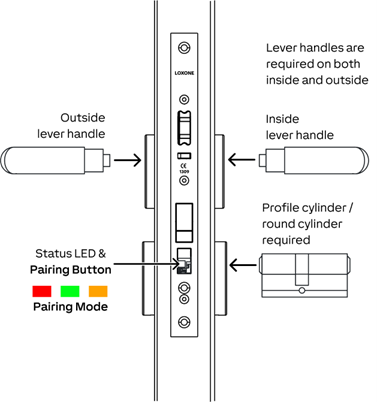

En estado de fabrica, el modo de aprendizaje estará activo una vez establecida la alimentación. Esto se indica mediante el parpadeo rojo/verde/naranja del LED de estado.
| For Door Lock Air Inductive: La puerta debe estar cerrada durante el proceso de aprendizaje para asegurar que el dispositivo esté alimentado a través del módulo inductivo. |
| La variante Batería se comunica a través de su propio canal de radio. Por lo tanto, un NFC Code Touch Air (24 V), un Miniserver Compact, un Miniserver Go, una Air Base Extension, o un Tree to Air Bridge deben estar dentro del alcance Air. |
A continuación, siga el procedimiento de aprendizaje en la interfaz Air.
Para activar manualmente el modo de aprendizaje, retire la cubierta sobre el botón de aprendizaje o la cubierta de la batería, y presione el botón de aprendizaje durante al menos 5 segundos.
| Para la variante Inductiva: La puerta debe cerrarse inmediatamente después. |
Sensores↑
| Resumen | Descripción | Rango de valores |
|---|---|---|
| Posición | Posición actual de la puerta. Se puede utilizar con el Monitor de Puertas y Ventanas 1=cerrada 3=abierta 4=cerrada y sin seguro 5=cerrada y con seguro 6=abierta y sin seguro 7=abierta y con seguro 0=desconocida/fuera de línea | 0...7 |
| Desbloqueada | La entrada está activa cuando la cerradura está desbloqueada | 0/1 |
| Desbloqueada con llave | La entrada está activa cuando la cerradura está desbloqueada con llave | 0/1 |
| Cerrada | La entrada está activa cuando la puerta está cerrada | 0/1 |
Actuadores↑
| Resumen | Descripción | Rango de valores |
|---|---|---|
| Desbloquear | La cerradura se desbloquea mientras la salida esta Encendida | 0/1 |
Entradas de diagnóstico↑
| Resumen | Descripción | Unidad | Rango de valores |
|---|---|---|---|
| Estado de conexión Door Lock Air | Indica si el Miniserver puede acceder al dispositivo. Diagnóstico para dispositivos Air Diagnóstico para dispositivos Tree Diagnóstico de Extension | Digital | 0/1 |
| Desconexión de tensión | La entrada está activa cuando el dispositivo está desconectado debido a que el voltaje de alimentación cae demasiado bajo. Posibles razones: Batería agotada o desconectada de la fuente de alimentación durante demasiado tiempo | Digital | 0/1 |
| Batería baja | Esta entrada se activa cuando el nivel de la batería es <= 15%. El dispositivo solo suministra valores a este sensor si funciona con baterías. | Digital | 0/1 |
| Batería | Este sensor indica el nivel actual de la batería. Si el dispositivo funciona con 24 voltios externos, se muestra un valor de 100. | % | ∞ |
Propiedades↑
| Resumen | Descripción | Valor por defecto |
|---|---|---|
| Monitorizar | Si está marcado, se le notificará a través del Estado del Sistema o del Servicio de Correo si el dispositivo ya no está disponible o se desconecta. | - |
| Número de serie | Número de serie del dispositivo Air. El aprendizaje automático se puede activar en la Air Base. Se puede habilitar el aprendizaje automático en la Airbase durante un tiempo establecido. | - |
| Confirmación acústica | Confirmación audible cuando la puerta se abre o se cierra | - |
Instrucciones de seguridad↑
La instalación debe ser realizada por un electricista calificado de acuerdo con las normas aplicables.
