Basi del cablaggio

01Il cavo giusto

Il cavo Tree verde è lo standard e collega tutti i prodotti Loxone al Miniserver. Solo pochi casi richiedono un cavo diverso o aggiuntivo.

Cavo Utilizzo
●Cavo Tree Tutti i prodotti Loxone, verso l’interfaccia Tree del Miniserver o di una Tree Extension. Anche il Wall Display (Tree Turbo).
●Cavo Audio Altoparlanti. Stessa logica dei colori, alimentazione tramite la coppia da 1,5 mm².
●Cavi per utenze In aggiunta al cavo Tree, ad es. per motori di tapparelle o per la wallbox.
●Rete (PoE) L’Intercom.
Cavo Tree Loxone verde collegato in una scatola da incasso
Collegamento di un cavo Tree Loxone

02Colore su colore

Morsetti colorati indicano dove va ogni conduttore: la coppia verde nel morsetto verde, quella arancione nell’arancione, il conduttore colorato a sinistra, quello bianco a destra. Il cavo Tree ha due coppie twistate da 0,8 mm: verde/bianco per la linea dati, arancione/bianco per 24 V a pulsanti, sensori e dispositivi a basso assorbimento. In più ci sono due conduttori da 1,5 mm² arancione/bianco per dispositivi con assorbimento maggiore, come LED Spot o dimmer.

Conduttori del cavo Tree: verde/bianco e arancione/bianco come coppie twistate da 0,8 mm, più arancione e bianco da 1,5 mm². Colore su colore, conduttore colorato a sinistra, bianco a destra.
Retro di un Touch Pure Tree con arancione/bianco e verde/bianco sui morsetti dello stesso colore
Touch Pure Tree: due coppie, due morsetti
LED Spot Tree con i conduttori spessi arancione/bianco sull’alimentazione e verde/bianco sul Tree
LED Spot: i conduttori arancione/bianco da 1,5 mm² per più potenza

La regola: colore su colore, colorato a sinistra, bianco a destra, su ogni prodotto Loxone. Così l’installazione si passa facilmente a colleghi o subappaltatori.

03Un cavo Tree per stanza

Regola pratica: un cavo Tree per stanza, fino al quadro elettrico. Tutti i prodotti Loxone della stanza sono collegati a questo cavo.

30 m²
circa un cavo Tree ogni 30 m²
500 m
lunghezza max. della linea dati per ramo Tree
50
dispositivi Tree max. per ramo Tree
35
consigliati all’inizio, con una riserva
  • Raggruppare le stanze piccole. WC o ripostiglio condividono un cavo con un’altra stanza.
  • Suddividere le stanze grandi. Una zona giorno open space riceve due o più cavi.
  • Trattare il collettore di riscaldamento come una stanza a sé, con un proprio cavo Tree.
  • Non arrivare al limite. Lasciare una riserva per ampliamenti futuri.

I 500 m valgono per la linea dati. Per utenze di potenza elevata come lampade o dimmer Tree, la lunghezza è spesso molto inferiore a causa della caduta di tensione.

Cavo Tree Loxone verde spelato con i conduttori arancione, bianco e verde
Il cavo Tree Loxone verde: arancione/bianco per 24 V DC, verde/bianco per la linea dati Tree

04Cavo Audio

Il cavo Audio Loxone viola segue la stessa logica dei colori, ma con due sole coppie: verde/bianco (0,8 mm) per i dati e arancione/bianco (1,5 mm²) per l’alimentazione a 24 V. Gli altoparlanti richiedono più potenza, quindi manca la coppia di alimentazione sottile.

Conduttori del cavo Audio: verde/bianco come coppia twistata da 0,8 mm per i dati, arancione/bianco da 1,5 mm² per l’alimentazione. Colore su colore, conduttore colorato a sinistra, bianco a destra.
  • Un cavo Audio per stanza o zona audio.
  • Al massimo tre altoparlanti per cavo Audio.
  • Pianificare prima le zone audio, poi altoparlanti e cavi.
  • Logica Master/Client: un altoparlante Master per zona, integrato se necessario da altoparlanti Client.
Cavo Audio Loxone viola con conduttori spelati
Il cavo Audio Loxone viola

Per approfondire: nella documentazione audio e nei nostri corsi di formazione audio.

05Topologia: tutto è consentito, tranne l’anello

Tree consente linea, stella, bus con derivazioni o albero, anche combinati. L’unica cosa da non fare mai è chiudere un anello: provoca errori di comunicazione e può impedire il rilevamento dei dispositivi Tree. Consigliamo la topologia ad albero.

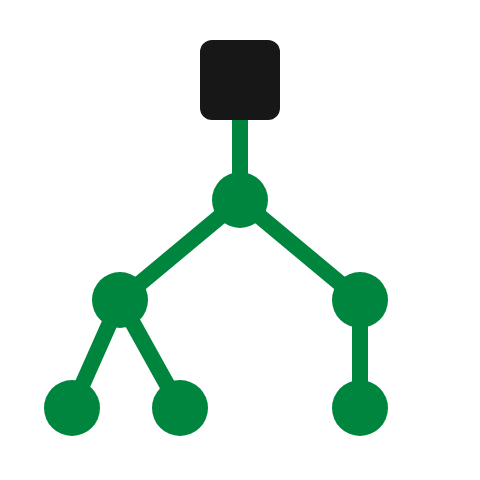

Topologia ad albero (Tree)

Albero (Tree)
consigliato

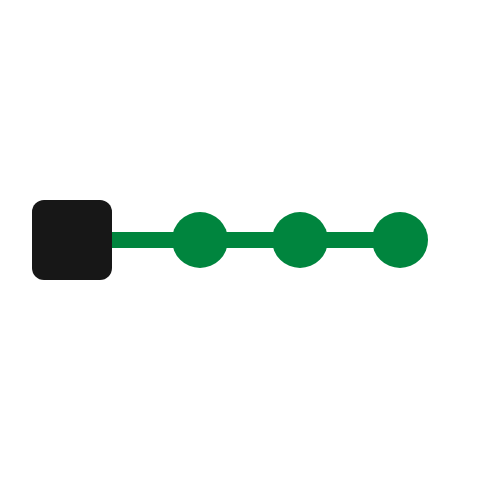

Topologia a linea

Linea
consentito

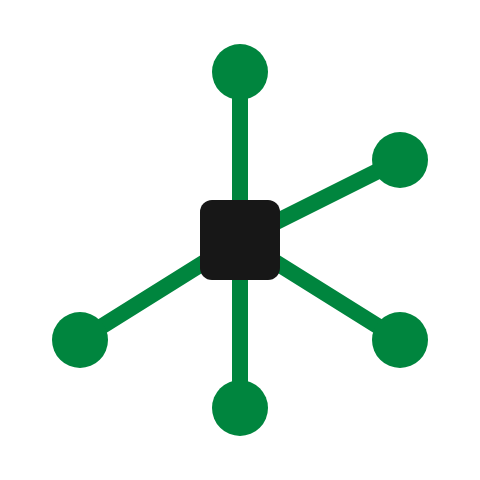

Topologia a stella

Stella
consentito

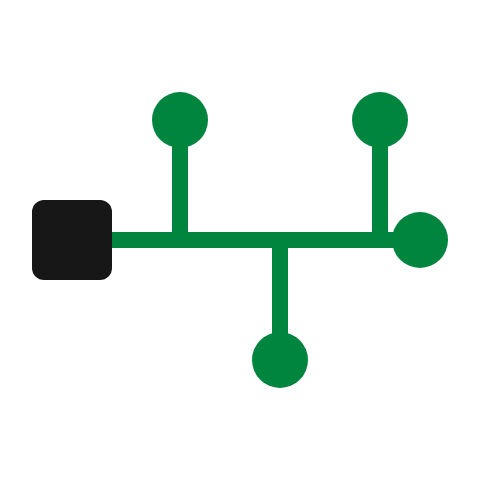

Topologia a bus con derivazioni

Bus con derivazioni
consentito

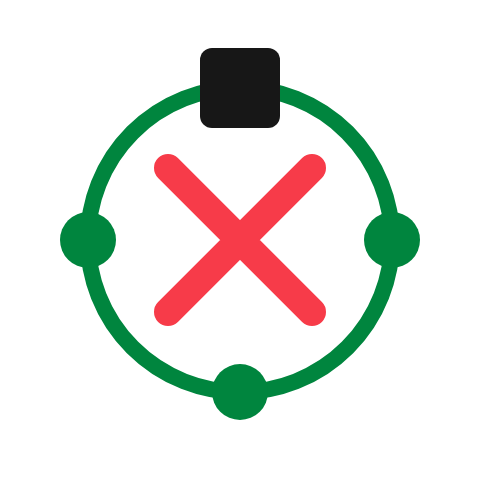

Topologia ad anello, non consentita

Anello
mai

06Esempio: un piano passo dopo passo

Il punto di partenza di tutti i cavi è il quadro elettrico con il Miniserver nel locale tecnico. I progetti più grandi possono avere più quadri o Miniserver.

Passo 1: cavi Tree

Circa un cavo Tree per stanza. Bagno e WC ne condividono uno, il collettore di riscaldamento ne ha uno proprio.

Animazione: esempio di pianta, cavi Tree stanza per stanza fino al quadro

Passo 2: zone audio

Una zona audio per cucina e soggiorno, una per bagno e WC, una per ogni camera. Ogni zona ha un altoparlante Master (M), integrato se necessario da altoparlanti Client (C).

Animazione: esempio di pianta con zone audio, altoparlanti Master e Client

07Perché cavi e prodotti Loxone

Con prodotti e cavi Loxone arrivate alla smart home nel modo più sicuro e semplice.

  • Meno cablaggio. Un cavo per stanza invece di uno per dispositivo.
  • Flessibile. Le modifiche successive restano semplici, anche dopo anni.
  • Facile da installare. La logica dei colori semplifica il passaggio a colleghi o subappaltatori.

Prima dell’installazioneChecklist

  • ☐  È previsto il cavo giusto per ogni prodotto?
  • ☐  Nessun anello nel Tree?
  • ☐  Massa comune (GND) collegata, anche con più alimentatori?
  • ☐  Limiti dei cavi e caduta di tensione rispettati, riserva prevista?
  • ☐  Alimentazione e backup previsti?
  • ☐  Tensioni diverse separate correttamente?

Pochi minuti di progettazione fanno risparmiare ore dopo, perché la maggior parte dei «problemi software» sono in realtà problemi di cablaggio.
