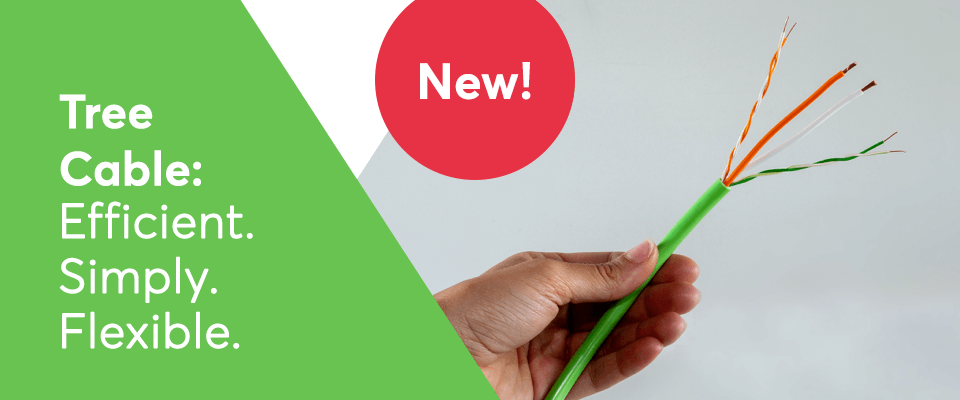

Cavo Loxone Tree – Un cavo unico per tutti i prodotti Tree


Luglio 2, 2018 in Tecnologia

Oggi vorremmo presentare il nostro nuovo cavo Tree. Un cavo unico per tutti i prodotti Tree: che si tratti di rilevatore di movimento, attuatore o spot LED, grazie al nuovo cavo Loxone Tree, tutti i prodotti Loxone possono essere installati e messi in funzione rapidamente.

Il cavo ideale per tutti i prodotti Tree

Il cavo Loxone Tree è utilizzabile universalmente ed è particolarmente adatto per garantire la comunicazione tra i prodotti Tree nonché per l’alimentazione dei componenti.

Sensori Tree

Dispositivi periferici come rilevatori di movimento, Touch Pure e attuatori sono collegati al ramo della rete Tree tramite la coppia di fili verdi / bianchi.
Il consumo di energia elettrica dei dispositivi è molto contenuto per cui la coppia di fili arancio / bianchi è ideale per l’alimentazione.

Sensori Tree

Dispositivi periferici come rilevatori di movimento, Touch Pure e attuatori sono collegati al ramo della rete Tree tramite la coppia di fili verdi / bianchi.
Il consumo di energia elettrica dei dispositivi è molto contenuto per cui la coppia di fili arancio / bianchi è ideale per l’alimentazione.

Consumatori Tree

I prodotti Tree che servono come utilizzatori richiedono in genere un alimentatore in grado di fornire più energia. Questo è il caso, ad esempio, di dispositivi di illuminazione come spot LED e dimmer LED RGBW. Soprattutto per questi prodotti, il cavo Tree in aggiunta alle due coppie attorcigliate è dotato anche di due fili arancione / bianco da 1,5 mm2. Quindi, è sempre disponibile sufficiente energia per alimentare gli utilizzatori in modo affidabile.

Consumatori Tree

I prodotti Tree che servono come utilizzatori richiedono in genere un alimentatore in grado di fornire più energia. Questo è il caso, ad esempio, di dispositivi di illuminazione come spot LED e dimmer LED RGBW. Soprattutto per questi prodotti, il cavo Tree in aggiunta alle due coppie attorcigliate è dotato anche di due fili arancione / bianco da 1,5 mm2. Quindi, è sempre disponibile sufficiente energia per alimentare gli utilizzatori in modo affidabile.

La colorazione codificata previene errori

Tutti i prodotti Tree sono coerentemente codificati con dei colori. Quindi i morsetti verde / bianco servono sempre alla comunicazione Loxone Tree e i morsetti arancione / bianco per l’alimentazione a corrente continua 24V.

Il cavo Tree ora ha la stessa colorazione codificata. Ciò evita errori nel cablaggio e offre una chiara panoramica di eventuali estensioni del sistema in qualsiasi momento.

La colorazione
codificata
previene
errori

Tutti i prodotti Tree sono coerentemente codificati con dei colori. Quindi i morsetti verde / bianco servono sempre alla comunicazione Loxone Tree e i morsetti arancione / bianco per l’alimentazione a corrente continua 24V.

Il cavo Tree ora ha la stessa colorazione codificata. Ciò evita errori nel cablaggio e offre una chiara panoramica di eventuali estensioni del sistema in qualsiasi momento.

Cablaggio semplice. Piena scalabilità.

Loxone Tree garantisce piena flessibilità per quanto riguarda la dislocazione delle periferiche. Fino a 100 dispositivi periferici partono come rami da un albero centrale consentendo il cablaggio assolutamente personalizzato dei vari dispositivi. Il nostro consiglio: tirare un cavo Tree dalla extension Tree nella relativa stanza e da lì provvedere a diramarlo verso i vari componenti Tree.

Loxone Tree
Installazione di dispositivi periferici in tempi record

L’obiettivo da noi perseguito con lo sviluppo di Loxone Tree è chiaro: rendere il meno complesse possibile le operazioni di installazione e cablaggio di tasti, sensori e altri componenti nell’ambito del sistema Loxone Smart Home. Il cavo Tree supporta la semplicità delle procedure di installazione e diventa praticamente l’anello di congiunzione dei componenti Loxone Tree.

Indicazione precisa del metraggio

Per un calcolo esatto, sul cavo è stampato il metraggio, in modo da poter rilevare e calcolare con precisione la lunghezza richiesta.

Fili flessibili per facilitare l’installazione

Per facilitare le procedure di posa e installazione, i due fili da 1,5 mm2 del cavo Tree destinati all’alimentazione sono di tipo flessibile. Il cavo può quindi essere introdotto con estrema facilità nelle canaline e nei tubi portacavo.

Indicazione
precisa del
metraggio

Per un calcolo esatto, sul cavo è stampato il metraggio, in modo da poter rilevare e calcolare con precisione la lunghezza richiesta.

Fili flessibili per facilitare l’installazione

Per facilitare le procedure di posa e installazione, i due fili da 1,5 mm2 del cavo Tree destinati all’alimentazione sono di tipo flessibile. Il cavo può quindi essere introdotto con estrema facilità nelle canaline e nei tubi portacavo.

Vuoi provare il cavo Tree?

Presto riceverai un campione del nuovo cavo Loxone Tree con il tuo prossimo ordine Loxone. Prova il nuovo rivoluzionario cavo che ti consente di risparmiare notevolmente tempo.

Vuoi provare il cavo Tree?

Presto riceverai un campione del nuovo cavo Loxone Tree con il tuo prossimo ordine Loxone. Prova il nuovo rivoluzionario cavo che ti consente di risparmiare notevolmente tempo.
