Satellite Speaker IP64 Master

Questo speaker universale attivo a 2 vie può essere posizionato quasi in qualsiasi luogo.

È alimentato da 24 V e collegato a un Audioserver o Miniserver Compact tramite Tree Turbo. Attraverso l'Interfaccia Master Client (MCI), può trasmettere il segnale audio a fino a 20 Client Speakers aggiuntivi. Supporta anche lo streaming musicale wireless tramite Bluetooth e tutte le fonti audio standard dall'Audioserver o Miniserver Compact.

È montato sulla parete o sul soffitto utilizzando il suo sistema di sospensione integrato.

Scheda tecnica Satellite Speaker IP64 Master

Contenuto

• Montaggio
• Messa in servizio
• Campo di applicazione
• Meccanismo di apprendimento della matrice
• Scheda SD
• Funzionalità Bluetooth
• Fattore di Guadagno
• Pianificazione
• Esempi di programmazione
• Cura
• Ingressi, uscite, proprietà
• Avvisi di sicurezza
• Documenti

Montaggio↑

Rimuovere il coperchio dei terminali sul retro e collegare l'alimentazione a 24 V CC e le linee dati di Tree Turbo allo speaker come segue:

Arancione / Bianco - Alimentazione 24 VDC
Nero / Bianco MCI IN - linea dati in ingresso
Nero / Bianco MCI OUT - linea dati in uscita
Tutti i terminali sono contatti a pressione.

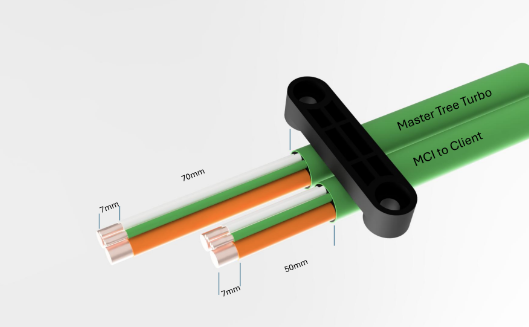

Raccomandazione per sguainare i singoli cavi:

A uno speaker master possono essere collegati fino a 20 speaker client in linea tramite l'interfaccia master-client (MCI):

Per dettagli sulla connessione Master-Client, consulta Tecnologia Master-Client.

Il segnale audio viene trasmesso digitalmente da speaker a speaker. Il sistema compensa le differenze nel tempo di transito del segnale e pertanto funziona solo con il cablaggio illustrato in configurazione lineare. Sulle linee dati MCI non devono esserci ramificazioni o collegamenti in parallelo a speaker aggiuntivi!

Quando si utilizzano pochi speaker, le linee di alimentazione possono anche essere eseguite in modo lineare. Quando si utilizzano molti speaker in una linea, la caduta di tensione diventa il fattore limitante. Questo problema può essere risolto utilizzando cavi di sezione maggiore, cavi più corti o linee di alimentazione a 24 V aggiuntive. È essenziale collegare sempre le masse delle diverse linee di alimentazione.

Il cavo di collegamento deve essere fissato in modo da garantire lo scarico della trazione:

Montaggio dello speaker su una parete o soffitto:
Segna i punti di montaggio utilizzando il template incluso.
Installazione professionale (materiali di installazione non inclusi), tenendo conto dei requisiti del substrato (portante, stabile).

Lo speaker può essere posizionato e fissato saldamente in posizione utilizzando una vite a brugola.

Durante l'installazione dello speaker, assicurati che l'acqua non possa raccogliersi sul diffusore ma possa defluire immediatamente.
Opzionalmente, è disponibile un cavo di sicurezza per una protezione estesa contro furti o danni.

Qui sono disponibili informazioni dettagliate su installazione, messa in servizio e pianificazione.

Messa in servizio↑

Dopo il collegamento e l'accensione, lo speaker entra in fase di avvio per circa 30 secondi ed è quindi pronto per l'apprendimento tramite Tree Turbo.
Se il Master Speaker non riesce a riconnettersi all'Audioserver o al Miniserver Compact precedentemente appreso entro 5 minuti, entrerà automaticamente in modalità di apprendimento.

Nota: I Master Speakers richiedono un indirizzo IP valido tramite DHCP per poter apparire nella finestra di ricerca e accedere all'interfaccia web. Assicurarsi che il pool DHCP abbia un numero sufficiente di indirizzi IP liberi e tempi di allocazione troppo lunghi non impediscano la riassegnazione degli indirizzi inutilizzati. Quando si aggiungono o rimuovono fisicamente i dispositivi Tree Turbo, spegnere sempre prima l'Audioserver o Miniserver Compact per garantire il corretto rilevamento.

Crea un Audio Playe in Loxone Config.

Campo di applicazione↑

Ideale per uso commerciale e privato, sia in ambienti interni che in aree esterne riparate.

La versione nera non deve essere installata in luoghi esposti alla luce diretta del sole.

Non deve essere esposto permanentemente alle intemperie.

Disponibile in bianco e nero.

Meccanismo di apprendimento della matrice↑

Scheda SD↑

La scheda Micro SD, situata all'interno del vano dello speaker, contiene il sistema operativo e le impostazioni. Si prega di scollegare l'alimentazione dal dispositivo prima di operare con la scheda SD.

Lo speaker può essere aperto come segue:

• Utilizzare uno strumento di plastica per rimuovere con attenzione la griglia, evitando di graffiare la superficie.

• Svitare le sei viti a croce (PH2) che fissano il deflettore.

• Rimuovere il deflettore dalla cassa.

• Rimuovi il materiale smorzante.

• Scollegare il terminale a 4 pin che collega lo speaker al PCB.

La scheda SD può essere rimossa nel seguente modo:

• Scorri la fessura a cerniera verso il centro del PCB con il dito.

• Apri la cerniera e rimuovi la scheda SD.

• Rimontare lo speaker eseguendo i passaggi di smontaggio in ordine inverso.

• Durante il ri-assemblaggio, assicurarsi che il cavo sia posizionato correttamente per evitare di schiacciarlo tra il deflettore e la cassa.

• Premi l'adesivo nero sul bordo per fissare correttamente la griglia.

Funzionalità Bluetooth↑

Attivazione del Bluetooth

Per abilitare la funzionalità Bluetooth:

Nell'interfaccia utente: Naviga nelle impostazioni dell'Audio Player e attiva il Bluetooth nel menu Bluetooth.

Nella configurazione: Imposta il parametro BTp sull'Audio Player.

Nella Configurazione (Gruppo Fisso): Imposta il parametro BTp sull'Audio Player all'interno del Gruppo Fisso.

Nome Bluetooth visibile

Il nome Bluetooth visualizzato è determinato come segue:

Master Speaker Singolo sull'Audio Player: Mostra il nome della stanza assegnata all'Audio Player.

Due o più Master Speakers sull'Audio Player: mostra i nomi delle uscite collegate all'Audio Player.

Master Speaker Singolo in un Gruppo Fisso: Mostra il nome della stanza assegnata all''Audio Player.

Due o più Master Speaker in un Gruppo Fisso (con un solo Master Speaker per Audio Player): Mostra i nomi delle stanze assegnate agli Audio Players.

Apprendimento e Connessione

Dopo l'apprendimento iniziale, l'Audio Player ricorda il dispositivo connesso.

Se l'apprendimento è disattivato, i dispositivi già appresi possono comunque connettersi automaticamente quando si trovano nel raggio d'azione.

I nuovi dispositivi non possono essere appressi in questo stato.

Se il Bluetooth è completamente disattivato, nessuna connessione è possibile fino a quando non viene riattivato.

Ripristino Bluetooth

Eseguire un reset del Bluetooth rimuoverà tutti i dispositivi precedentemente accoppiati:

Nell'interfaccia utente: Utilizza il menu Bluetooth nelle impostazioni dell'Audio Player per resettare.

In Loxone Config: Attiva il reset utilizzando l'input Rtd (Reset to Default) sull'Audio Player.

Trasmissione del segnale Bluetooth ad altre zone

Il segnale Bluetooth può essere trasmesso a zone aggiuntive tramite il Raggruppamento Dinamico nell'interfaccia utente.

Fattore di Guadagno↑

Il fattore di guadagno può essere regolato nelle impostazioni del prodotto:

Il fattore di guadagno sposta il volume di base dello speaker in un intervallo di +/-6 dB.

Esempio A: Quattro Install Speaker 7 suonano insieme a un Install Sub 10 e devono essere impostati a -5, altrimenti sarebbero troppo forti rispetto al subwoofer. Il valore esatto varia per ogni applicazione.

Esempio B: Un Satellite Speaker IP64 Master suona insieme a un Install Speaker 10 Passive (su un'estensione stereo diversa) e dovrebbe suonare allo stesso volume. L'Install Speaker 10 Passive suona leggermente più forte, quindi il volume del Satellite Speaker può essere aumentato di +5. Regola questa impostazione secondo il tuo udito e i tuoi gusti.

Pianificazione↑

Note sulla corretta pianificazione di un sistema audio completo.

Esempi di programmazione↑

Esempio 1:

Una linea di Master e Client Speaker sullo stesso blocco funzione Audio Player

Ambiente:
Una stanza con spazio limitato

Installazione:
3 Client Speakers sono collegati e accoppiati a un Master Speaker

Programmazione:
1 Blocco funzione Audio Player:

Risultato:
Gli speakers si comportano sempre in modo identico in termini di sorgente selezionata e volume.

Esempio 2:

Una linea di speaker master e client su diversi blocchi funzione Audio Player

Ambiente:
Piccolo ristorante con bar, le due zone sono acusticamente adiacenti

Installazione:
5 Client Speakers sono collegati e accoppiati con un Master Speaker

Programmazione:
2 blocchi funzione Audio Player, 1 per il ristorante, 1 per il bar, entrambi combinati in un gruppo fisso:

Risultato:
Entrambe le aree possono ragionevolmente riprodurre solo la stessa sorgente audio. Tuttavia, il volume del bar può essere modificato o disattivato indipendentemente da quello del ristorante

Se si desidera riprodurre contemporaneamente sorgenti audio diverse in due o più stanze, è necessario utilizzare uno speaker master aggiuntivo per ogni stanza.

Esempio 3:

2 linee composte da 1 Master e 1 Client Speaker ciascuna

Ambiente:
Due spazi abitativi separati

Installazione:
Uno Speaker Client è collegato ad ogni rispettivo Speaker Master per ogni stanza e associato ad esso

Programmazione:
1 blocco funzione Audio Player per stanza:

Risultato:
Le due stanze possono essere gestite in modo completamente indipendente in termini di sorgente e volume.

Cura↑

Per pulire il dispositivo, utilizzare un panno morbido inumidito con acqua, senza detergenti aggressivi.

Ingressi di diagnosi↑

Attuatori↑

Proprietà↑

Avvisi di sicurezza↑

L'installazione deve essere eseguita da un elettricista qualificato secondo le normative vigenti.

Se utilizzato all'aperto, lo speaker deve essere installato in un'area protetta.
