Satellite Speaker IP64 Client

Questo speaker universale attivo a 2 vie può essere posizionato quasi in qualsiasi luogo.

È alimentato a 24 V e collegato tramite l'interfaccia client master (MCI) a un diffusore master o client. Riproduce sempre la stessa sorgente del diffusore master, ma può essere controllato in modo indipendente per quanto riguarda il volume o il muto.

È montato sulla parete o sul soffitto utilizzando il suo sistema di sospensione integrato.

Scheda tecnica Satellite Speaker IP64 Client

Montaggio↑

Rimuovere il coperchio dei terminali sul retro e collegare l'alimentazione a 24 V CC e le linee dati MCI allo speaker come segue:

Arancione / Bianco - Alimentazione 24 VDC (IN e OUT)
Nero / Bianco - Interfaccia MCI (IN e OUT)
Tutti i contatti sono a spina.

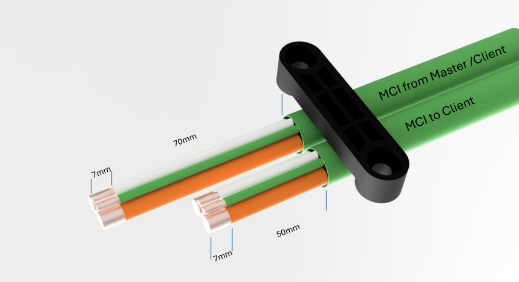

Raccomandazione per sguainare i singoli cavi:

Tramite l'interfaccia master-client (MCI), lo speaker client è collegato in una linea che comprende uno speaker master e fino a 20 speaker client:

Per dettagli sulla connessione Master-Client, consulta Tecnologia Master-Client.

Il segnale audio viene trasmesso digitalmente da speaker a speaker. Il sistema compensa le differenze nel tempo di transito del segnale e pertanto funziona solo con il cablaggio illustrato in configurazione lineare.
Sulle linee dati MCI non devono esserci ramificazioni o collegamenti in parallelo a speaker aggiuntivi!

Quando si utilizzano pochi speaker, le linee di alimentazione possono anche essere eseguite in modo lineare.
Quando si utilizzano molti speaker in una linea, la caduta di tensione diventa il fattore limitante. Questo problema può essere risolto utilizzando cavi di sezione maggiore, cavi più corti o linee di alimentazione a 24 V aggiuntive. È essenziale collegare sempre le masse delle diverse linee di alimentazione.

Il cavo di collegamento deve essere fissato in modo da garantire lo scarico della trazione:

Montaggio dello speaker su una parete o soffitto:
Segna i punti di montaggio utilizzando il template incluso.
Installazione professionale (materiali di installazione non inclusi), tenendo conto dei requisiti del substrato (portante, stabile).

Lo speaker può essere posizionato e fissato saldamente in posizione utilizzando una vite a brugola.

Durante l'installazione dello speaker, assicurati che l'acqua non possa raccogliersi sul diffusore ma possa defluire immediatamente.
Opzionalmente, è disponibile un cavo di sicurezza per una protezione estesa contro furti o danni.

Qui sono disponibili informazioni dettagliate su installazione, messa in servizio e pianificazione.

Messa in servizio↑

Dopo l'inserimento dell'alimentazione, lo speaker client è pronto per l'apprednimento. Per l'apprendimento, anche lo speaker master deve essere operativo e già appreso con il Miniserver Compact o l'Audioserver.

Fare clic su Master Speaker nell'albero delle periferiche, quindi avviare la ricerca degli speaker client. Verranno elencati gli speaker client collegati:

Facendo clic su uno degli speaker trovati, questo si identificherà con un segnale acustico. Facendo clic sulla freccia a destra, gli speaker client vengono aggiunti alla programmazione. Sono quindi disponibili nell'albero delle periferiche e pronti per essere utilizzati nella programmazione dopo essere stati salvati nel Miniserver.

Prima dell'apprednimento, i client vengono automaticamente indicizzati in base all'ordine di connessione. Questa operazione richiede solo pochi secondi ed è necessaria per la sincronizzazione dei diffusori. L'ordine di connessione non deve essere modificato dopo l'appredimento, poiché ciò richiederebbe un nuovo appredimento.

È possibile assegnare il Client Speaker all'Audio Player Master, oppure creare un proprio Audio Player. Quest'ultimo funziona esclusivamente in un Gruppo Fisso e può quindi essere regolato individualmente in volume.

Campo di applicazione↑

Ideale per uso commerciale e privato, sia in ambienti interni che in aree esterne riparate.

Non deve essere esposto permanentemente alle intemperie.

Disponibile in bianco e nero.

Fattore di Guadagno↑

Il fattore di guadagno può essere regolato nelle impostazioni del prodotto:

Il fattore di guadagno sposta il volume di base dello speaker in un intervallo di +/-6 dB.

Esempio A: Quattro Install Speaker 7 suonano insieme a un Install Sub 10 e devono essere impostati a -5, altrimenti sarebbero troppo forti rispetto al subwoofer. Il valore esatto varia per ogni applicazione.

Esempio B: Un Satellite Speaker IP64 Master suona insieme a un Install Speaker 10 Passive (su un'estensione stereo diversa) e dovrebbe suonare allo stesso volume. L'Install Speaker 10 Passive suona leggermente più forte, quindi il volume del Satellite Speaker può essere aumentato di +5. Regola questa impostazione secondo il tuo udito e i tuoi gusti.

Pianificazione↑

Note sulla corretta pianificazione di un sistema audio completo.

Esempi di programmazione↑

Esempio 1:

Una linea di Master e Client Speaker sullo stesso blocco funzione Audio Player

Ambiente:
Una stanza con spazio limitato

Installazione:
3 Client Speakers sono collegati e accoppiati a un Master Speaker

Programmazione:
1 Blocco funzione Audio Player:

Risultato:
Gli speakers si comportano sempre in modo identico in termini di sorgente selezionata e volume.

Esempio 2:

Una linea di speaker master e client su diversi blocchi funzione Audio Player

Ambiente:
Piccolo ristorante con bar, le due zone sono acusticamente adiacenti

Installazione:
5 Client Speakers sono collegati e accoppiati con un Master Speaker

Programmazione:
2 blocchi funzione Audio Player, 1 per il ristorante, 1 per il bar, entrambi combinati in un gruppo fisso:

Risultato:
Entrambe le aree possono ragionevolmente riprodurre solo la stessa sorgente audio. Tuttavia, il volume del bar può essere modificato o disattivato indipendentemente da quello del ristorante

Se si desidera riprodurre contemporaneamente sorgenti audio diverse in due o più stanze, è necessario utilizzare uno speaker master aggiuntivo per ogni stanza.

Esempio 3:

2 linee composte da 1 Master e 1 Client Speaker ciascuna

Ambiente:
Due spazi abitativi separati

Installazione:
Uno Speaker Client è collegato ad ogni rispettivo Speaker Master per ogni stanza e associato ad esso

Programmazione:
1 blocco funzione Audio Player per stanza:

Risultato:
Le due stanze possono essere gestite in modo completamente indipendente in termini di sorgente e volume.

Cura↑

Per pulire il dispositivo, utilizzare un panno morbido inumidito con acqua, senza detergenti aggressivi.

Ingressi di diagnosi↑

Descrizione breve	Descrizione	Unità	Campo di valore
Limitazione amplificatore	Se la temperatura dell'amplificatore raggiunge un punto critico, il volume della zona si riduce. Ciò può essere dovuto a un sovraccarico o a una temperatura ambiente troppo elevata.	-	0/1
Stato online Satellite Speaker IP64 Client 1	Indica se il dispositivo è raggiungibile dal Miniserver. Diagnostica per dispositivi Air Diagnostica per dispositivi Tree Diagnostica per Estensioni	Digitale	0/1
Spegnimento temperatura	L'ingresso è attivo quando le uscite del dispositivo sono state disattivate a causa dell'elevata temperatura del dispositivo. Possibili motivi: Temperatura ambiente troppo elevata, uscite sovraccariche.	Digitale	0/1
Temperatura di sistema	Fornisce la temperatura interna del dispositivo. Si tratta normalmente della temperatura della CPU o di un altro punto del dispositivo.	°	∞

Attuatori↑

Descrizione breve	Campo di valore
Satellite Speaker IP64 Client 1	∞

Proprietà↑

Descrizione breve	Descrizione	Unità	Campo di valore	Valore predefinito
Numero seriale	Specifica il numero di serie del dispositivo.	-	-	-
Monitora lo stato online	Se selezionato, riceverai una notifica tramite lo Stato di Sistema o il Mailer, quando il dispositivo non è più disponibile o offline.	-	-	-
Volume massimo	Determina la massima potenza (fisica) di uscita dell'amplificatore in percentuale, limitando così il massimo volume possibile per questa uscita. I valori del volume da 0-100% dell'audio Player o dell'app sono scalati di conseguenza.	%	0...100	100
Fattore di guadagno	Regola il volume di questa uscita in decibel. Questo controllo aiuta a bilanciare i livelli sonori tra diversi altoparlanti o ambienti, garantendo un'uscita audio coerente. Il volume è scalato e limitato secondo il volume massimo specificato.	-	-6...6	0

Avvisi di sicurezza↑

L'installazione deve essere eseguita da un elettricista qualificato secondo le normative vigenti.

Se utilizzato all'aperto, lo speaker deve essere installato in un'area protetta.
