Cablaggio sensori & attuatori

Contenuto

Collegamento di un interruttore standard Loxone
Collegamento di interruttori e attuatori
Collegamento di tende o persiane
Collegamento di una lampada su un dimmer
Collegamento di più DMX dimmer
Collegamento di un sensore di temperatura
Collegamento di un attuatore analogico (0 – 10V)
Collegamento di un attuatore digitale (I/O)
Collegamento di un sensore di presenza 24V
Collegamento di un sensore di movimento 230V
Collegamento relè di accoppiamento per una maggiore commutazione di carichi elevati
Collegamento motore DC con inversione di polarità
Collegamento di un sensore con uscita open collector
Alimentazione separata tra Multi Extension Air e strisce Led
Stessa alimentazione per la Multi Extension Air e Led
Alimentazione extra 12VDC per i Led
Collegamento di sensori 1-Wire

Interruttori

Con Loxone è possibile rendere ogni interruttore convenzionale intelligente e multifunzionale. L’interruttore deve solamente fornire una chiusura di contatto ed essere cablato nel sistema e poi nel software si può gestire molte funzioni come si desidera. Si consiglia di utilizzare interruttori a pulsante in virtù della possibilità di scorrere i clic, fare doppio clic etc.

L’interruttore standard Loxone

switch-standard-en

Scarica la tabella CAT7 con la codifica colore.

colour_coding

Collegamento di interruttori e attuatori

Schema esemplare per il cablaggio di un tasto e un attuatore.

wiring_switches_and_actuators

info_smallAl Miniserver è possibile collegare qualsiasi interruttore, come anche i cosiddetti pulsanti PLC.

Collegamento di tende o persiane

Schema esemplare per il cablaggio di tende o persiane.

wiring_blinds_or_curtains

Collegamento di una lampada su un dimmer

Schema esemplare per il cablaggio di un dimmer con una lamapda dimmerabile.

wiring_lights_to_dimmer

Collegamento di più DMX dimmer

Schema esemplare per il cablaggio di più dimmer DMX all’Extension DMX.

attention

Il GND di tutti gli alimentatori devono essere collegati insieme. In caso contrario, possono verificarsi dei problemi a causa delle differenze dei potenziali.

pwm-dimmers-w

Collegamento di un sensore di temperatura

I sensori di temperatura sono collegati agli ingressi analogici del Miniserver o Extension. +24 V e GND possono, se necessario, sono ripetuti da un sensore di temperatura al successivo, ma ogni sensore richiede il proprio link a un ingresso analogico.

  • 1: + 24V
  • B/2: GND
  • C/3: 0 – 10V

w-temp-sensor

Collegamento di un attuatore analogico (0 – 10V)

L’attuatore analogico con alimentazione a 24 V può essere collegato direttamente all’alimentazione del Miniserver. Attraverso l’uscita analogica, viene comandata la tensione di controllo (0-10V).

wiring_proportional_actuators

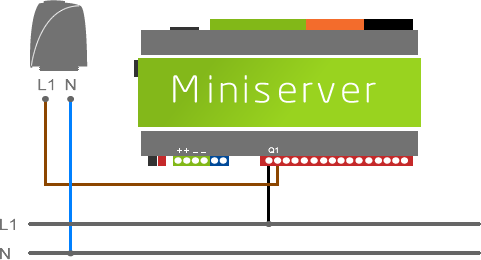

Collegamento di un attuatore digitale (I/O)

L’attuatore digitale a 230V dal nostro Webshop viene commutato da un uscita digitale del Miniserver o Extension.

wiring_thermal_digital_actuators

Collegamento di un sensore di presenza 24V

Un sensore di presenza 24V può essere collegato direttamente ad un ingresso digitale del Miniserver o una Extension. Inoltre, se il sensore di presenza fornisce anche un valore di luminosità può essere collegato tramite il segnale 0-10V il quale viene collegato a un ingresso analogico. Il sensore di presenza rileva del calore in movimento. Una fonte di calore, che non si muove, non viene percepito.

Per la corretta impostazioni dei DIP switch, fare riferimento allo schema di collegamento.

pir_esylux

Collegamento di un sensore di movimento 230V

Il contatto di commutazione del sensore di movimento commuta i 230V. Questo contatto viene collegato al nostro relè di accoppiamento all’ingresso A1. Il contatto A2 del relè di accoppiamento viene connesso al conduttore neutro.

Sul contatto 11 del relè viene collegato i +24 V DC. Il contatto di chiusura 14 viene collegato ad un ingresso digitale del Miniserver oppure Extension.

Se scatta il sensore di movimento il relè di commutazione fa passare i 24 V DC e il Miniserver rileva il cambiamento all’ingresso digitale.

230v_bwm

Collegamento relè di accoppiamento per una maggiore commutazione di carichi elevati

Per commutare carichi piú elevati (per esempio una resistenza elettrica a 3kW) é necessario utilizzare un relè di accoppiamento. Il relè del Miniserver / Extension fa passare 230V all’ingresso A1 del relè di accoppiamento. Il contatto A2 del relè di accoppiamento viene collegato al conduttore neutro. L’utilizzatore può quindi essere collegato ai contatti del relè 11/14.

Per commutare carichi sotto di 16 A, è possibile utilizzare anche l’Extension Relè.

wiring_coupling_relays

Collegamento motore DC con inversione di polarità

Schema esemplare per il cablaggio di un circuito di inversione per un motore a corrente continua. Ad esempio, per tapparelle e tende con un motore a corrente continua.

verkabelungsplan_polumschaltung

Collegamento di un sensore con uscita open collector

È inoltre possibile collegare sensori con uscita open collettor a un ingresso digitale del Miniserver oppure Extension, é pero necessario collegare un resistenza pull-up. Questo è necessario perché l’uscita open collector GND ha un potenziale e non offre una tensione positiva.

Come resistenza pull-up puó essere utilizzato una resistenza a 4,7 kΩ disponibile in commercio. La resistenza viene semplicemente inserita tra i +24V e l’ingresso digitale a cui é collegato anche il sensore (vedi disegno).

Si prega di prestare attenzione, perché l’ingresso sta lavorando con la logica inversa. Cioè, quando il sensore è spento, l’ingresso A é attivo. Usando la funzione NON, o la negazione dell’ingresso utilizzato è possibile invertire il segnale.

opencollector

Alimentazione separata tra Multi Extension Air e strisce Led

Si consiglia di utilizzare un alimentatore separato per i vostri LED. Il collegamento viene effettuato come indicato nello schema esemplare. Si prega di notare che la corrente massima per canale é di 2.1A è (50 W per canale a 24V DC).

wiring_pwm_24v_ext

Stessa alimentazione per la Multi Extension Air e Led

Per i LED è possibile utilizzare la stessa alimentazione come per gli Extensions. Di conseguenza l’alimentazione deve essere dimensionato in modo adeguato (potenza superiore). Il cablaggio si presenta come dallo schema qui sotto. Si prega di notare che la corrente massima è di 2,1A per canale (50W a 24VDC).

wiring_pwm_24v

Alimentazione extra 12VDC per i Led

È possibile utilizzare le uscite PWM anche con 12V DC, ma la potenza massima per canale si riduce a 25W. Il cablaggio si presenta come dallo schema qui sotto. Si prega di notare che la corrente massima é di 2.1 A per canale (25W a 12V DC).

wiring_pwm_12v_ext

Collegamento di sensori 1-Wire

IButton

Qui sotto si può vedere come viene collegato un lettore 1-Wire iButton con una Extension 1-Wire.

L’alimentazione a 24 V per il lettore è solo necessario se si vogliono utilizzare i led. Se non vengono utilizzati, il filo rosso, verde e giallo non devono essere collegati. Per il lettore iButton è necessario solo il filo grigio e bianco.

ibutton

Temperatura

Ci sono due modi diversi per collegare i sensori 1-Wire con la Extension 1-Wire:

  • Alimentazione parassitario: GND e VDD del sensore sono entrambi collegati a GND sull’estensione
  • Alimentazione separata: tutti i 3 fili del sensore sono collegati al Extension.

É possibile collegare al massimo 20 sensori 1-Wire a una Extension.

temperature
