Basi del cablaggio

Un buon cablaggio decide se un progetto Loxone funzionerà in modo affidabile per anni. Qui trovate le basi della progettazione e i limiti da rispettare.

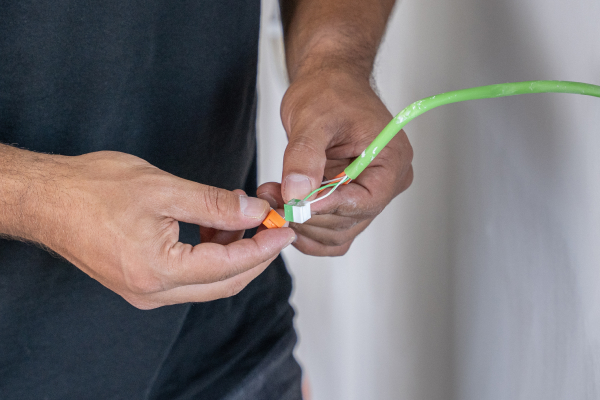

Installatore che collega i conduttori di un cavo Tree Loxone verde
Collegamento di un cavo Tree Loxone

Raccomandazioni collaudate dei nostri esperti Loxone, progettate solo con prodotti Loxone. Non è l’unica strada, ma un punto di partenza sicuro.

01Il cavo giusto

Il cavo Tree verde è lo standard e collega tutti i prodotti Loxone al Miniserver. Solo pochi casi richiedono un cavo diverso o aggiuntivo.

Cavo Utilizzo
●Cavo Tree Tutti i prodotti Loxone, verso l’interfaccia Tree del Miniserver o di una Tree Extension. Anche il Wall Display (Tree Turbo).
●Cavo Audio Altoparlanti. Stessa logica dei colori, alimentazione tramite la coppia da 1,5 mm².
●Cavi per utenze In aggiunta al cavo Tree, ad es. per motori di tapparelle o per la wallbox.
●Rete (PoE) L’Intercom.

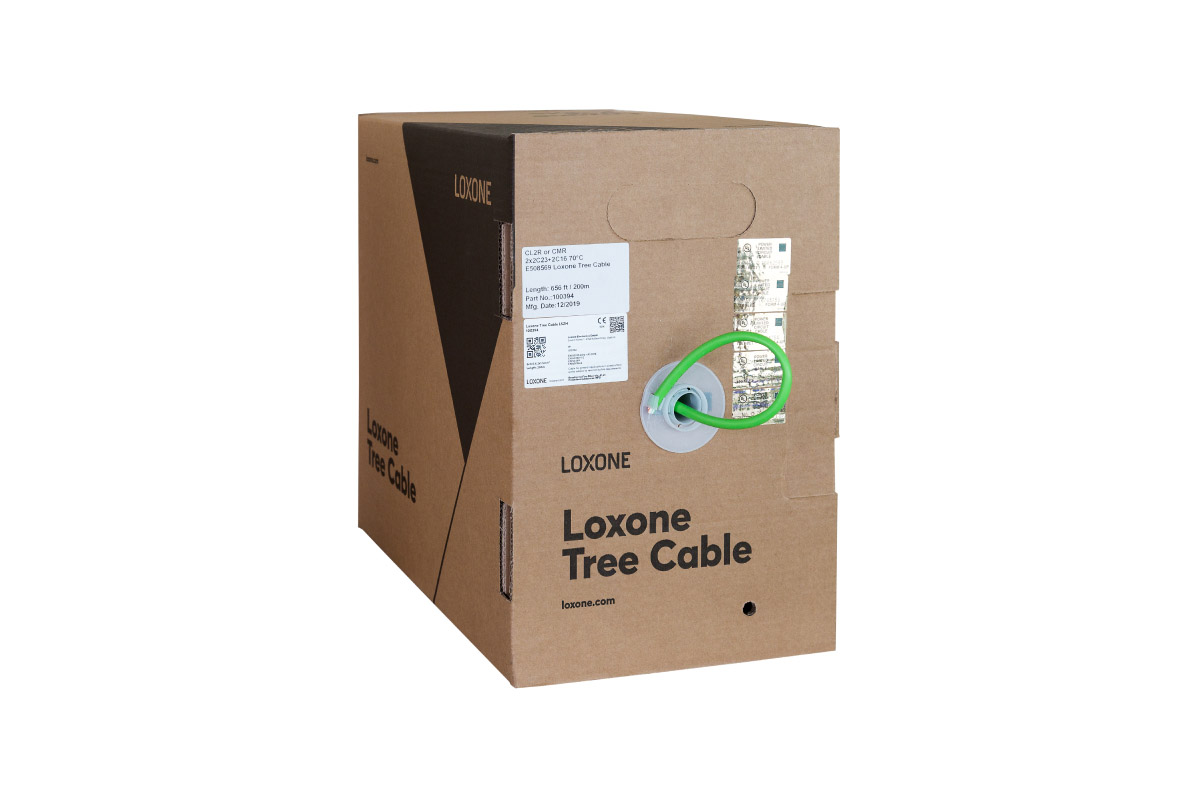

Scatola del cavo Tree Loxone con cavo verde
Cavo Tree Loxone, lo standard

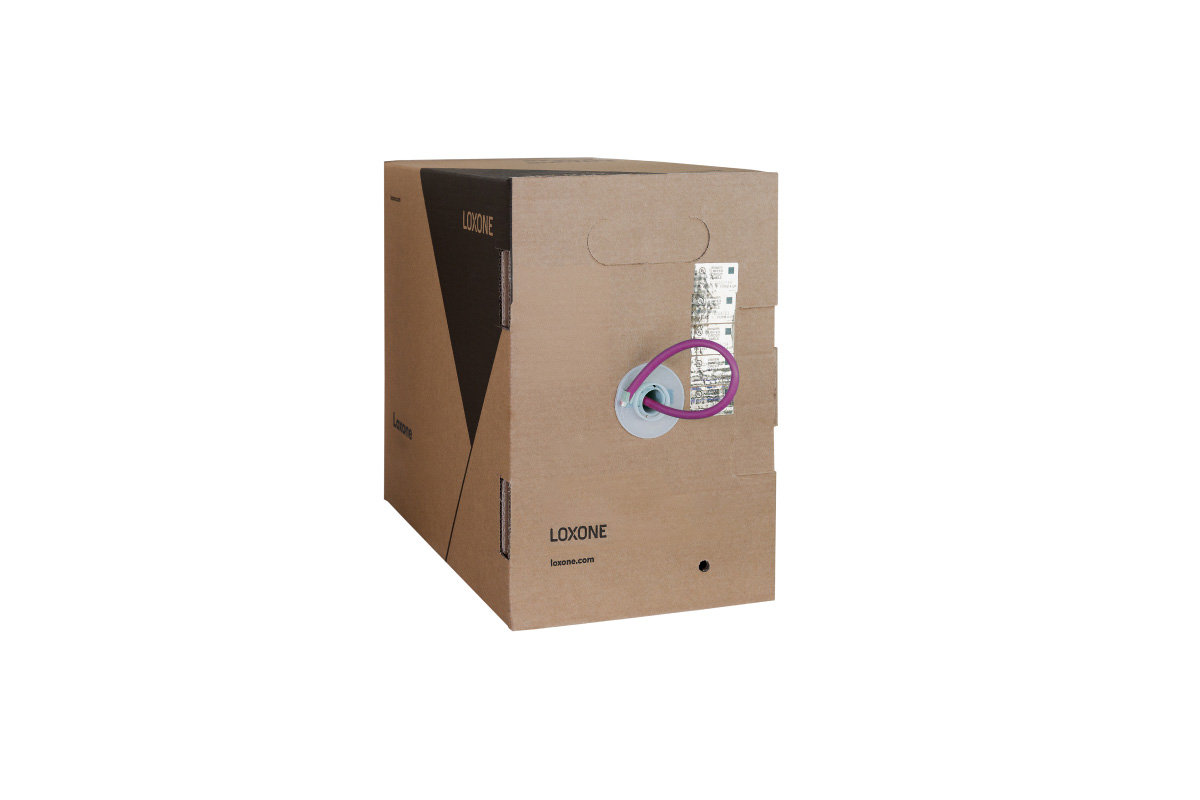

Scatola del cavo Audio Loxone con cavo viola
Cavo Audio Loxone, per altoparlanti

02Colore su colore

Morsetti colorati indicano dove va ogni conduttore: la coppia verde nel morsetto verde, quella arancione nell’arancione, il conduttore colorato a sinistra, quello bianco a destra. Il cavo Tree ha due coppie twistate da 0,8 mm: verde/bianco per la linea dati, arancione/bianco per 24 V a pulsanti, sensori e dispositivi a basso assorbimento. In più ci sono due conduttori da 1,5 mm² arancione/bianco per dispositivi con assorbimento maggiore, come LED Spot o dimmer.

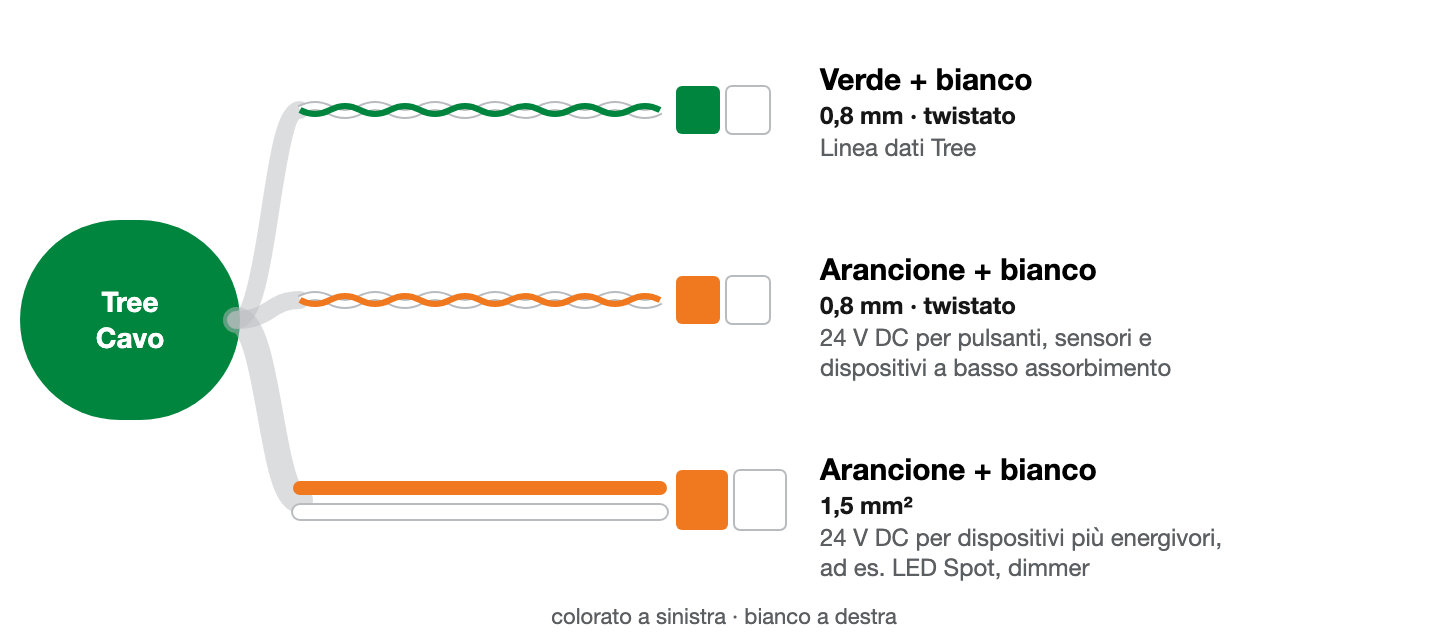

Conduttori del cavo Tree: verde/bianco e arancione/bianco come coppie twistate da 0,8 mm, più arancione e bianco da 1,5 mm². Colore su colore, conduttore colorato a sinistra, bianco a destra.

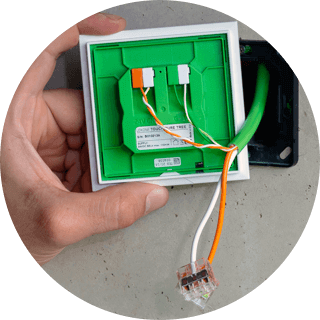

Retro di un Touch Pure Tree con arancione/bianco e verde/bianco sui morsetti dello stesso colore
Touch Pure Tree: due coppie, due morsetti

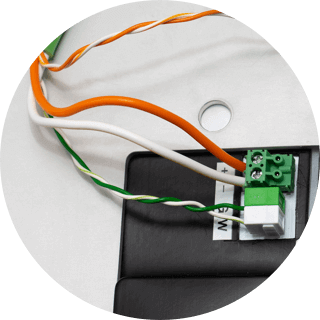

LED Spot Tree con i conduttori spessi arancione/bianco sull’alimentazione e verde/bianco sul Tree
LED Spot: i conduttori arancione/bianco da 1,5 mm² per più potenza

La regola: colore su colore, colorato a sinistra, bianco a destra, su ogni prodotto Loxone. Così l’installazione si passa facilmente a colleghi o subappaltatori.

03Un cavo Tree per stanza

Regola pratica: un cavo Tree per stanza, fino al quadro elettrico. Tutti i prodotti Loxone della stanza sono collegati a questo cavo.

30 m²
circa un cavo Tree ogni 30 m²
500 m
lunghezza max. della linea dati per ramo Tree
50
dispositivi Tree max. per ramo Tree
35
consigliati all’inizio, con una riserva
  • Raggruppare le stanze piccole. WC o ripostiglio condividono un cavo con un’altra stanza.
  • Suddividere le stanze grandi. Una zona giorno open space riceve due o più cavi.
  • Trattare il collettore di riscaldamento come una stanza a sé, con un proprio cavo Tree.
  • Non arrivare al limite. Lasciare una riserva per ampliamenti futuri.

I 500 m valgono per la linea dati. Per utenze di potenza elevata come lampade o dimmer Tree, la lunghezza è spesso molto inferiore a causa della caduta di tensione.

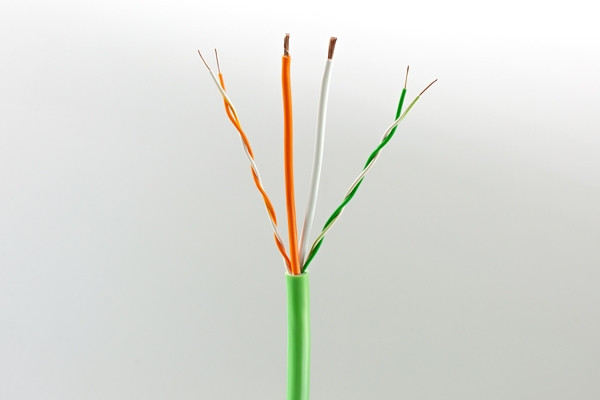

Cavo Tree Loxone verde spelato con i conduttori arancione, bianco e verde
Il cavo Tree Loxone verde: arancione/bianco per 24 V DC, verde/bianco per la linea dati Tree

04Cavo Audio

Il cavo Audio Loxone viola segue la stessa logica dei colori, ma con due sole coppie: verde/bianco (0,8 mm) per i dati e arancione/bianco (1,5 mm²) per l’alimentazione a 24 V. Gli altoparlanti richiedono più potenza, quindi manca la coppia di alimentazione sottile.

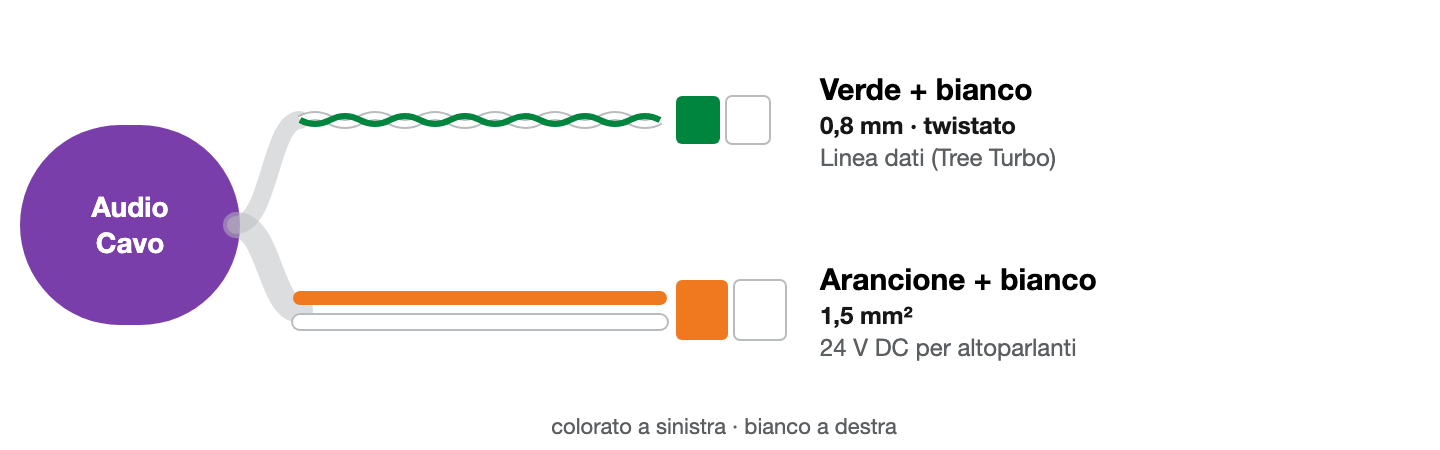

Conduttori del cavo Audio: verde/bianco come coppia twistata da 0,8 mm per i dati, arancione/bianco da 1,5 mm² per l’alimentazione. Colore su colore, conduttore colorato a sinistra, bianco a destra.
  • Un cavo Audio per stanza o zona audio.
  • Al massimo tre altoparlanti per cavo Audio.
  • Pianificare prima le zone audio, poi altoparlanti e cavi.
  • Logica Master/Client: un altoparlante Master per zona, integrato se necessario da altoparlanti Client.

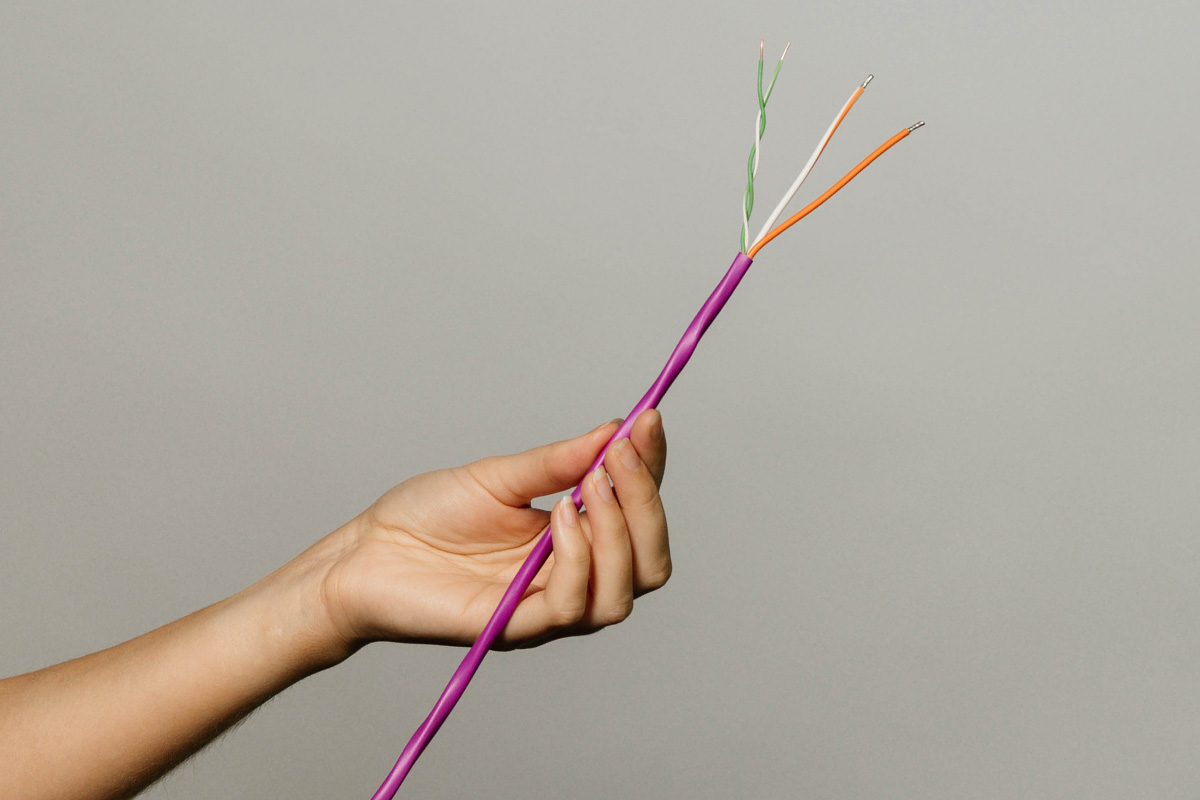

Cavo Audio Loxone viola con conduttori spelati
Il cavo Audio Loxone viola

Per approfondire: nella documentazione audio e nei nostri corsi di formazione audio.

05Topologia: tutto è consentito, tranne l’anello

Tree consente linea, stella, bus con derivazioni o albero, anche combinati. L’unica cosa da non fare mai è chiudere un anello: provoca errori di comunicazione e può impedire il rilevamento dei dispositivi Tree. Consigliamo la topologia ad albero.

Topologia ad albero (Tree)

Albero (Tree)
consigliato
Topologia a linea

Linea
consentito
Topologia a stella

Stella
consentito
Topologia a bus con derivazioni

Bus con derivazioni
consentito
Topologia ad anello, non consentita

Anello
mai

06Esempio: un piano passo dopo passo

Il punto di partenza di tutti i cavi è il quadro elettrico con il Miniserver nel locale tecnico. I progetti più grandi possono avere più quadri o Miniserver.

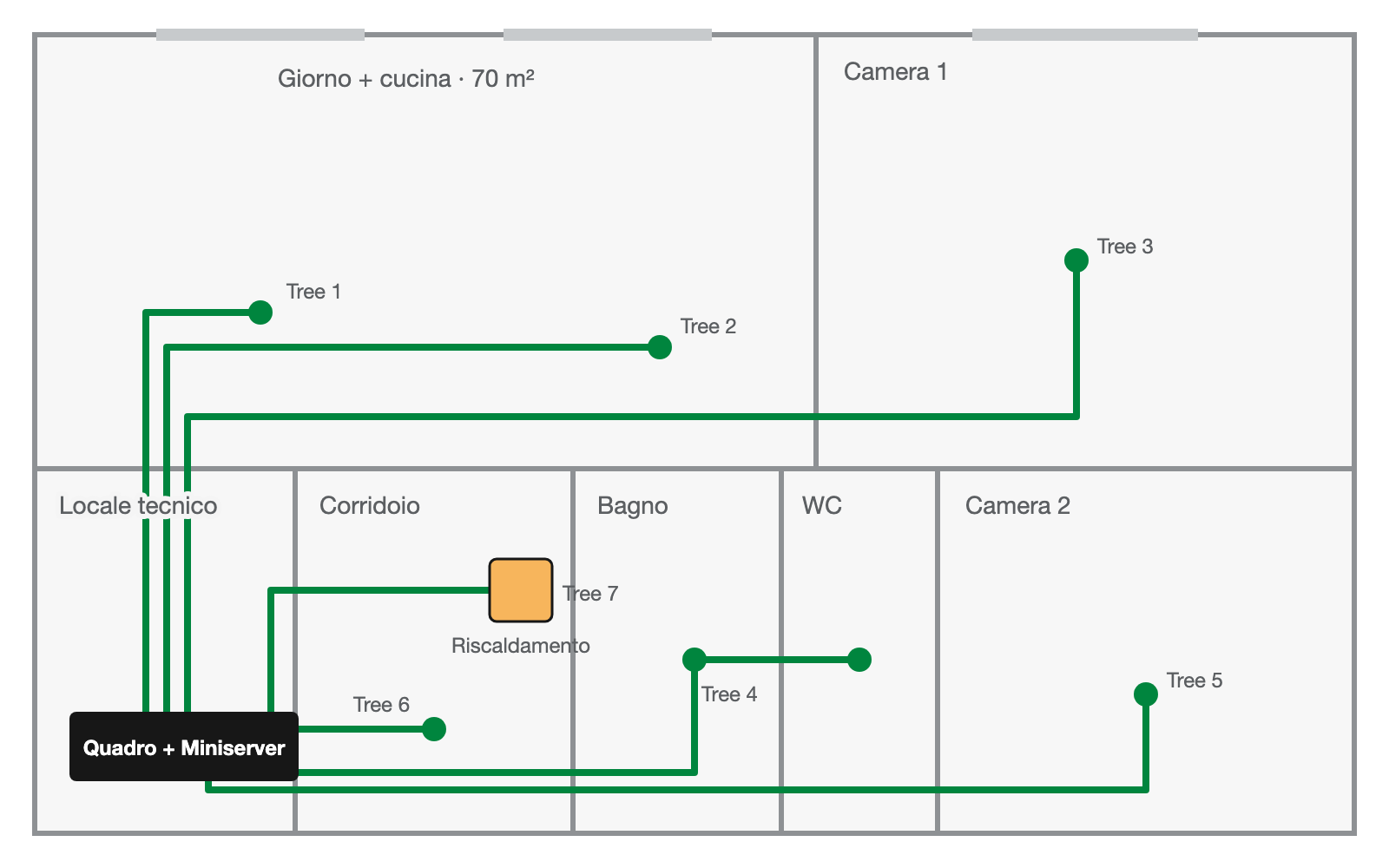

Passo 1: cavi Tree

Circa un cavo Tree per stanza. Bagno e WC ne condividono uno, il collettore di riscaldamento ne ha uno proprio.

Pianta di esempio con sette cavi Tree

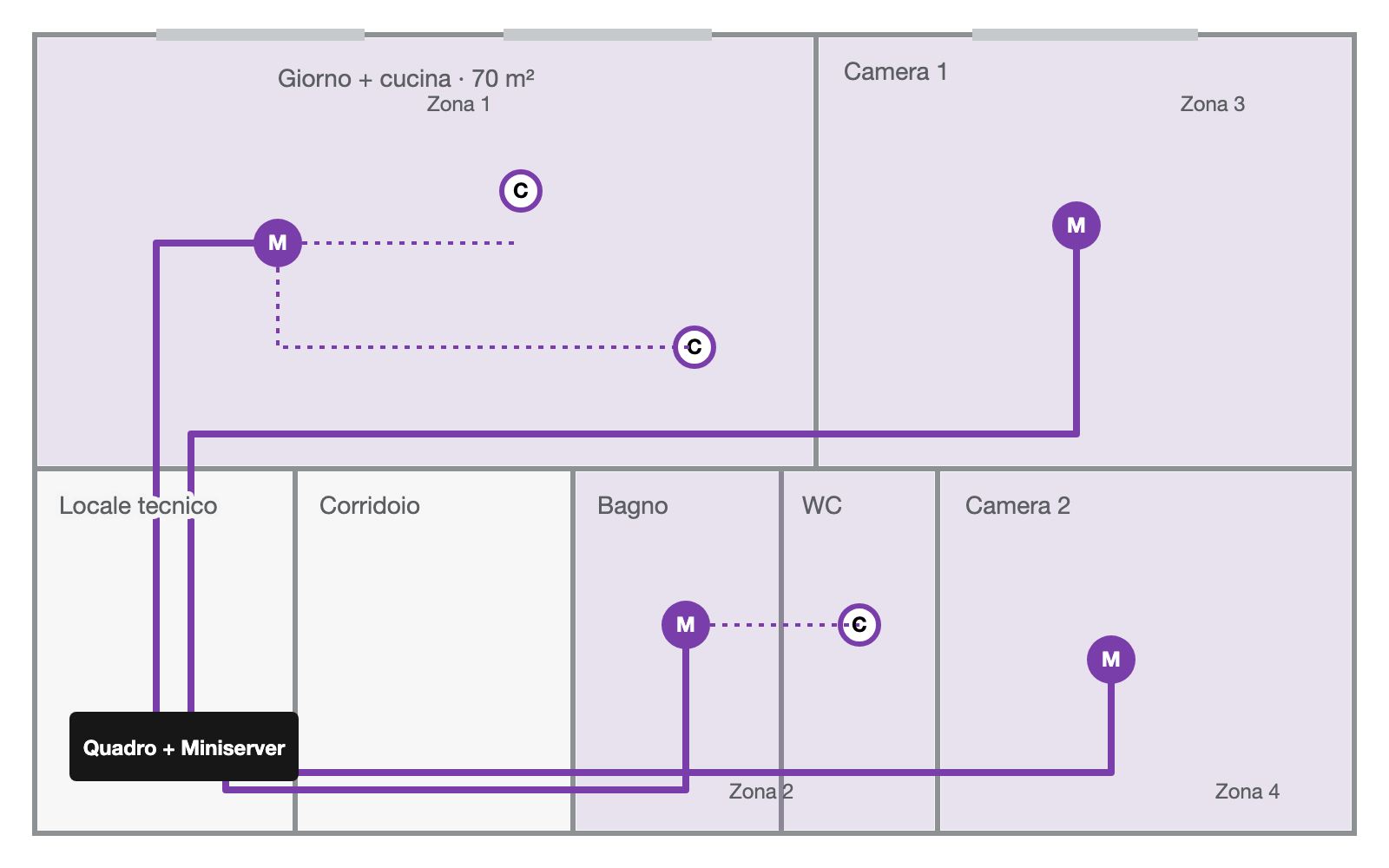

Passo 2: zone audio

Una zona audio per cucina e soggiorno, una per bagno e WC, una per ogni camera. Ogni zona ha un altoparlante Master (M), integrato se necessario da altoparlanti Client (C).

Pianta di esempio con quattro zone audio

07Perché cavi e prodotti Loxone

Con prodotti e cavi Loxone arrivate alla smart home nel modo più sicuro e semplice.

  • Meno cablaggio. Un cavo per stanza invece di uno per dispositivo.
  • Flessibile. Le modifiche successive restano semplici, anche dopo anni.
  • Facile da installare. La logica dei colori semplifica il passaggio a colleghi o subappaltatori.

Prima dell’installazioneChecklist

  • ☐  È previsto il cavo giusto per ogni prodotto?
  • ☐  Nessun anello nel Tree?
  • ☐  Massa comune (GND) collegata, anche con più alimentatori?
  • ☐  Limiti dei cavi e caduta di tensione rispettati, riserva prevista?
  • ☐  Alimentazione e backup previsti?
  • ☐  Tensioni diverse separate correttamente?

Pochi minuti di progettazione fanno risparmiare ore dopo, perché la maggior parte dei «problemi software» sono in realtà problemi di cablaggio.
