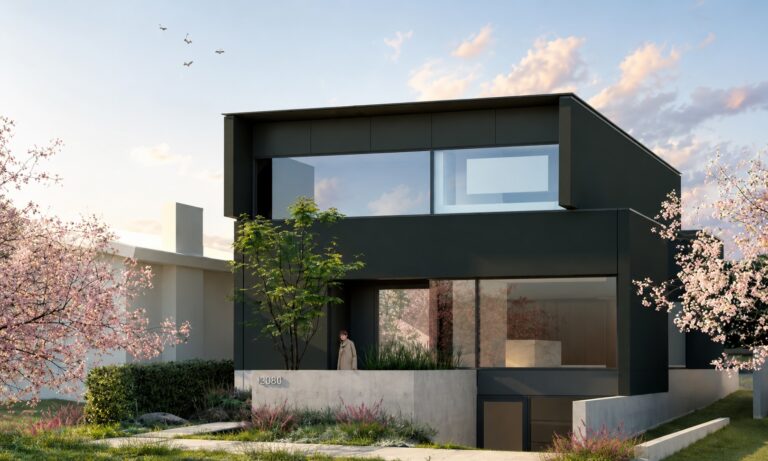

E-48 Moderne
- Pays CA, Vancouver, British Columbia
- Année de construction 2025/26
- Zone 300 m2 m²
- Partenaire LOXONE Terra Mechanical Ltd.
Défi
Cette résidence moderne de Vancouver nécessitait une stratégie de contrôle CVC sophistiquée, capable de coordonner harmonieusement plusieurs systèmes de chauffage, de refroidissement et de ventilation hydroniques.
Une pompe à chaleur air-eau constitue la source d'énergie principale, une chaudière électrique d'appoint alimentant le chauffage radiant au sol, le chauffage hydronique au sol et le refroidissement par eau glacée via des ventilo-convecteurs hydroniques JAGA. Le défi consistait à intégrer ces différents systèmes au sein d'une plateforme de contrôle intelligente unique, tout en optimisant le confort, l'efficacité et les performances des équipements.
Il était également essentiel d'assurer un contrôle précis de la ventilation sans recourir à des vitesses de ventilation fixes, permettant ainsi au flux d'air de s'adapter dynamiquement aux besoins réels de chauffage et de refroidissement de la maison.
Une pompe à chaleur air-eau constitue la source d'énergie principale, une chaudière électrique d'appoint alimentant le chauffage radiant au sol, le chauffage hydronique au sol et le refroidissement par eau glacée via des ventilo-convecteurs hydroniques JAGA. Le défi consistait à intégrer ces différents systèmes au sein d'une plateforme de contrôle intelligente unique, tout en optimisant le confort, l'efficacité et les performances des équipements.
Il était également essentiel d'assurer un contrôle précis de la ventilation sans recourir à des vitesses de ventilation fixes, permettant ainsi au flux d'air de s'adapter dynamiquement aux besoins réels de chauffage et de refroidissement de la maison.
Solution
Loxone a été configuré comme plateforme centrale de contrôle du système CVC, coordonnant intelligemment la pompe à chaleur air-eau, la chaudière d'appoint, le chauffage radiant, le plancher chauffant hydraulique, le refroidissement par eau glacée et la ventilation dans toute la résidence.
Les ventilo-convecteurs hydrauliques JAGA sont contrôlés par des sorties analogiques 0-10 V, offrant une régulation complète de la vitesse des ventilateurs. Au lieu de fonctionner à des vitesses fixes prédéterminées, le fonctionnement des ventilateurs est entièrement autonome et s'ajuste en continu en fonction de la demande du système et de l'écart de température entre la pièce et sa température de consigne.
En cas d'écart de température important, le système augmente automatiquement la vitesse des ventilateurs pour fournir la puissance de chauffage ou de refroidissement requise. À mesure que la pièce approche de sa température cible, Loxone réduit progressivement la vitesse des ventilateurs, assurant un fonctionnement plus silencieux et plus efficace tout en évitant les surchauffes inutiles.
Une fois la demande de chauffage ou de refroidissement satisfaite, les ventilateurs reprennent un fonctionnement à basse vitesse contrôlée pour maintenir les exigences minimales de ventilation de la maison. Cela permet au même système d'équilibrer intelligemment le confort, le chauffage, le refroidissement, la ventilation et l'efficacité énergétique sans nécessiter de réglages constants de la part du propriétaire.
Les ventilo-convecteurs hydrauliques JAGA sont contrôlés par des sorties analogiques 0-10 V, offrant une régulation complète de la vitesse des ventilateurs. Au lieu de fonctionner à des vitesses fixes prédéterminées, le fonctionnement des ventilateurs est entièrement autonome et s'ajuste en continu en fonction de la demande du système et de l'écart de température entre la pièce et sa température de consigne.
En cas d'écart de température important, le système augmente automatiquement la vitesse des ventilateurs pour fournir la puissance de chauffage ou de refroidissement requise. À mesure que la pièce approche de sa température cible, Loxone réduit progressivement la vitesse des ventilateurs, assurant un fonctionnement plus silencieux et plus efficace tout en évitant les surchauffes inutiles.
Une fois la demande de chauffage ou de refroidissement satisfaite, les ventilateurs reprennent un fonctionnement à basse vitesse contrôlée pour maintenir les exigences minimales de ventilation de la maison. Cela permet au même système d'équilibrer intelligemment le confort, le chauffage, le refroidissement, la ventilation et l'efficacité énergétique sans nécessiter de réglages constants de la part du propriétaire.
Loxone s'est avéré le choix idéal pour cette résidence, car il nous a permis de développer une stratégie de contrôle adaptée au fonctionnement optimal du système mécanique, sans être limités par les commandes CVC classiques. Grâce à une coordination intelligente du chauffage, de la climatisation et d'une ventilation entièrement variable, nous avons pu créer un système qui s'adapte en permanence aux besoins de la maison, tout en privilégiant le confort, l'efficacité et la simplicité pour le propriétaire.
Jason De Los Santos, Partenaire/Intégrateur Loxone
Produits
- Miniserver Compact · 100512
- 1-Wire Extension · 100014
- Relay Extension · 100038
- Touch Pure Flex Tree Blanc Signal · 100673
- AO Extension · 100382
