Wallbox 22kW 32A Tree

La Loxone Wallbox est une station de recharge qui permet une recharge dynamique de 4,1 kW à 22 kW pour les véhicules électriques.

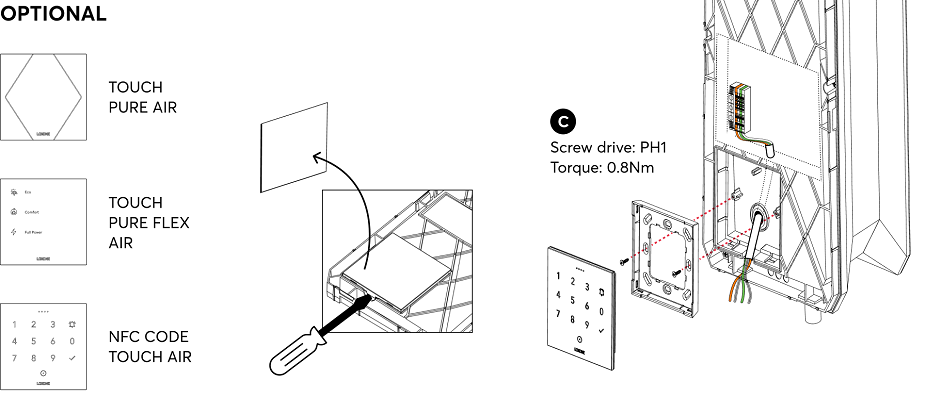

Grâce à l'interface Tree robuste, l'appareil est entièrement intégré au système Loxone, offrant une liberté totale pour la gestion de l'énergie. Le logiciel préinstallé Compteur d'énergie Loxone triphasé Tree permet une mesure précise de l'énergie électrique et une communication sans faille avec le système. En option, des produits tels que le NFC Code Touch, Touch Pure Flex, etc., peuvent être montés directement sur la Wallbox pour régler le mode de charge ou exécuter d'autres fonctions de contrôle intelligent.

Datasheet Wallbox 22kW 32A Tree

Montage↑

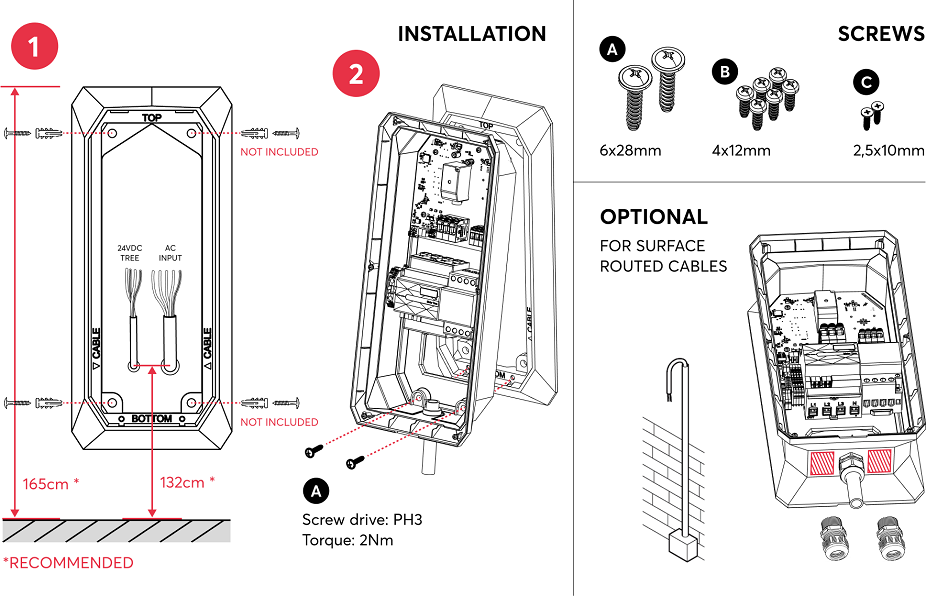

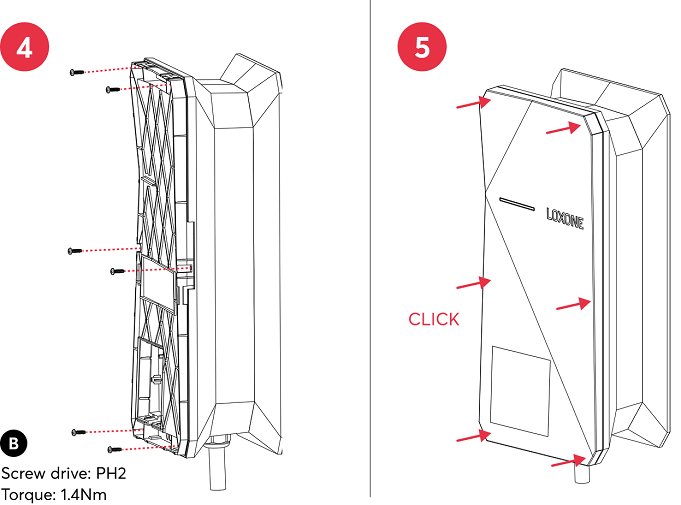

Fixez la Wallbox verticalement en la vissant sur une surface solide, plane et fermée.
Sélectionnez les vis et le matériel de fixation en fonction de la surface.
Assurez-vous que le cadre de montage repose à plat sur la surface, sans aucun espace. .

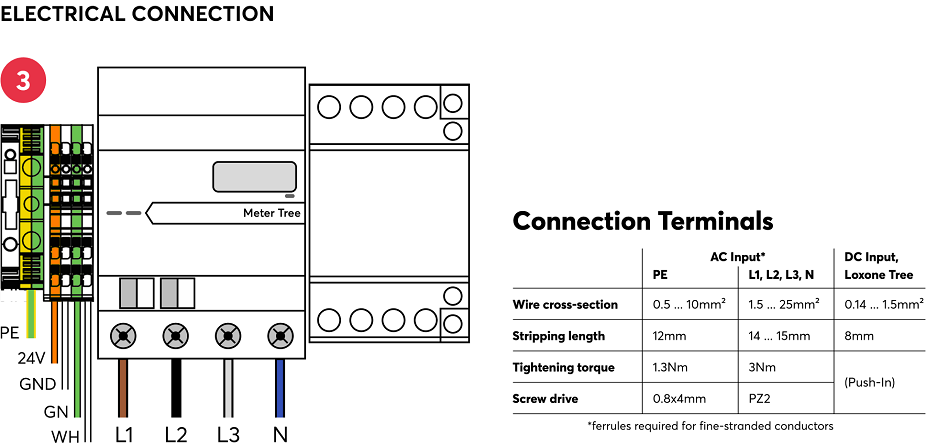

Après le montage, la tension d'alimentation (tension secteur et 24V) est activée, la Wallbox clignote en orange après un court instant si la connexion au Miniserver est réussie et est prête pour l'appairage.

Remarque: N'installez pas la Wallbox à l'aide d'aimants et ne la placez pas à proximité de sources magnétiques (à moins de 0,5 mètre). Les champs magnétiques peuvent interférer avec le dispositif interne de courant résiduel, ce qui peut affecter la fonctionnalité de charge.

Mise en service↑

Suivez ensuite la procédure d'appairage sur l'interface arborescente.

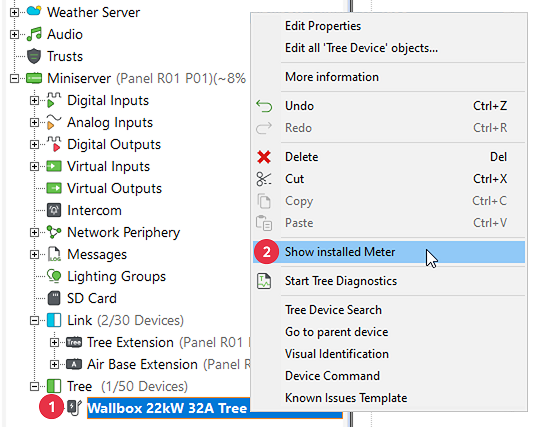

Après avoir appairé la Wallbox, cliquez avec le bouton droit de la souris sur l'appareil et sélectionnez "Afficher le compteur installé" pour afficher le numéro de série du compteur d'énergie associé :

Le compteur d'énergie préinstallé peut maintenant être appairé via numéro de série ou Recherche d'appareils Tree.

Programmation↑

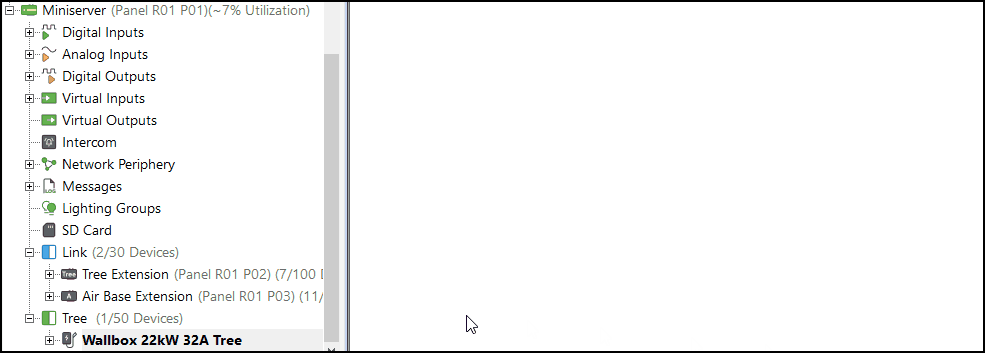

La Wallbox Loxone est programmée et configurée à l'aide du Bloc fonction Wallbox dans Loxone Config :

Après avoir appairé le compteur, il faut sélectionner le type de compteur "Wallbox" et le sens de câblage "Inversé (Haut = sortie)".

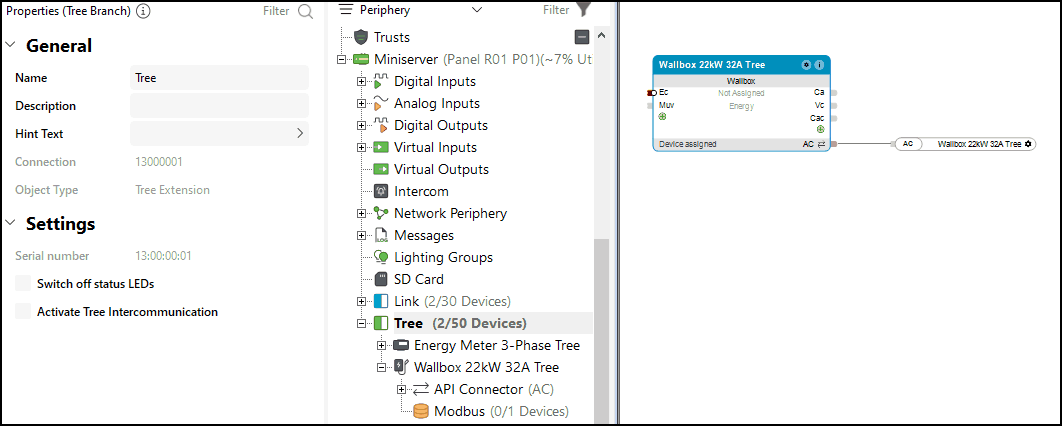

Le compteur peut ensuite être glissé sur le bloc fonction Wallbox pour le lier :

Led de Status↑

Led de Status	Description
	L'appareil vient d'être couplé ou a redémarré et est maintenant en ligne.
	La connexion au Miniserver est correcte, mais l'appareil n'a pas été appairé.
	L'appareil ne peut pas se connecter au Miniserver via l'interface Tree.
	L'appareil a été sélectionné dans Loxone Config et est en cours d'identification.
	La charge a commencé.
	Chargement en pause.
	Erreur de charge.

Câble de charge↑

S'il est nécessaire de remplacer le câble de charge, celui-ci doit être installé et testé par un spécialiste conformément aux réglementations nationales.
A cet effet, un câble de charge ayant les mêmes propriétés doit être utilisé ; celui-ci peut également être plus court ou plus long (max. 7,5 mètres).
L'extension du câble de charge de toute autre manière n'est pas autorisée.

Limiter la puissance de charge↑

La Loxone Wallbox est capable de limiter la puissance de charge en transmettant le courant maximum autorisé au véhicule.

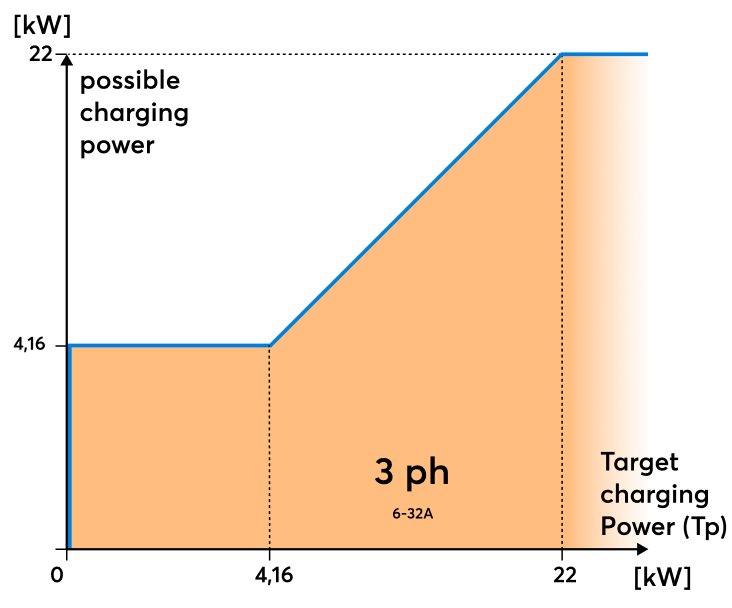

La puissance de charge réelle dépend du véhicule, tension d'alimentation, et du niveau de charge de la batterie, et peut être supérieure ou nettement inférieure à la puissance de charge cible (Tp).

Test de la Wallbox↑

Remarque sur le test de la Wallbox avec les testeurs EVSE :
En raison du test du capteur de courant résiduel interne, une période d'attente d'au moins 10 secondes est requise lors du passage de la position B (véhicule connecté) à la position C (véhicule connecté). prêt à charger). De plus, la puissance de charge nécessaire au processus de charge doit être autorisée à la wallbox. Sinon, une erreur de charge inconnue pourrait se produire.

Lecture des données Modbus↑

Seules les valeurs effectivement envoyées au Miniserver sont affichées dans le moniteur Modbus.

Cela signifie que seules les valeurs qui ont été modifiées sont affichées. Les données ne sont pas affichées dans le moniteur à chaque cycle d'interrogation.

Codes d'erreur Wallbox↑

Code d'erreur de transmission pour un diagnostic amélioré

Pour améliorer le diagnostic des erreurs, la Wallbox transmet des codes d'erreur au Miniserveur. Ces codes sont affichés dans les messages de statut du système.

Aperçu des codes d'erreur :

Code	Titre	Description
101	Courant de défaut	Un courant de défaut a été détecté pendant le fonctionnement.
102	Délai d'expiration de l'initialisation du RCD	Le disjoncteur différentiel interne n'a pas terminé l'initialisation dans le délai prévu.
103	Délai d'expiration du test RCD	Le disjoncteur différentiel interne n'a pas répondu pendant l'auto-test.
104	Le test du RDC a échoué	L'auto-test du RDC interne a échoué.
105	Défaut d'alimentation du RCD	L'alimentation électrique du disjoncteur différentiel interne a chuté ou est instable.
201	État Inattendu	Le VE est entré dans un état indéfini ou non pris en charge pendant la charge.
202	RCD Non Prêt	Le disjoncteur différentiel interne n'est pas prêt à fonctionner.
203	Pas de Diode Pilote	La diode pilote n'a pas été détectée dans le véhicule.
204	Communication numérique	Une norme de communication numérique non prise en charge a été détectée.
205	Ventilation Requise	Le VE demande une ventilation externe avant que la charge puisse continuer.
206	Délai d'expiration de commutation de phase	Après un événement de commutation de phase, le VE ne reprend pas la charge dans le délai prévu. Le processus de charge reste dans un état de non-préparation.
300	Chute de tension	Une chute de tension dans l'alimentation électrique a été détectée.

Entrées diagnostic↑

Résumé	Description	Unité	Valeurs
Erreur de charge	Signale une erreur de charge.	-	0/1
Courant de défaut	Signale un courant de défaut.	-	0/1
Statut en ligne Wallbox 11kW 16A Tree	Indique si l'appareil est accessible par le miniserveur. Diagnostics for Air devices Diagnostics pour les appareils Tree Diagnostics pour les extensions	Numérique	0/1
Température du système	Fournit la température interne de l'appareil. Il s'agit souvent de la température du processeur ou d'un autre emplacement de l'appareil.	°	∞
Code d'erreur		-	∞

Actionneurs↑

Résumé	Description
Connecteur API	Connecteur intelligent basé sur API. Commandes API

Propriétés↑

Résumé	Description	Valeur défaut
Surveiller le statut en ligne	Si cette case est cochée, vous serez informé via l'état du système ou le courrier électronique si l'appareil n'est plus disponible ou s'il est mis hors ligne.	-
Numéro de série	Spécifie le numéro de série de l'appareil. Entrez « Auto » pour coupler automatiquement un appareil Tree dont le numéro de série est inconnu. Cette option ne peut être utilisée que s'il n'y a qu'un seul appareil Tree du même type sur un Miniserver autonome (et non dans une configuration Client-Gateway). Enregistrez dans le Miniserver pour coupler l'appareil Tree. Ensuite, le programme doit être chargé à partir du Miniserver afin de transférer le numéro de série réel de l'appareil Tree dans le programme.	-

Conseil de sécurité↑

L'installation doit être effectuée par un électricien qualifié conformément à la réglementation en vigueur.

Montez uniquement sur une surface solide, plane et fermée.

Le choix des sections de conducteurs et des dispositifs de protection contre les surintensités associés est dicté par les normes nationales et internationales et les directives d'installation. Cela nécessite de choisir une section de conducteur adaptée au courant nominal des charges, ainsi que de prendre en compte le matériau isolant du câble, la méthode d'installation et la température ambiante.
