Technologie Tree

Mise à jour de la technologie Tree

La mise à jour des appareils Tree se fait automatiquement en arrière-plan. Les fonctions des appareils sont maintenue. Si le Miniserver ou l’Extension Tree redémarre pendant le processus de mise à jour, celle ci redémarre de zéro.

La mise à jour peut durer jusqu’a une heure.

On peut vérifier la version d’un produit depuis le Statut des appareils. Si le champs est vert, il n’y a pas besoin de mettre à jour.

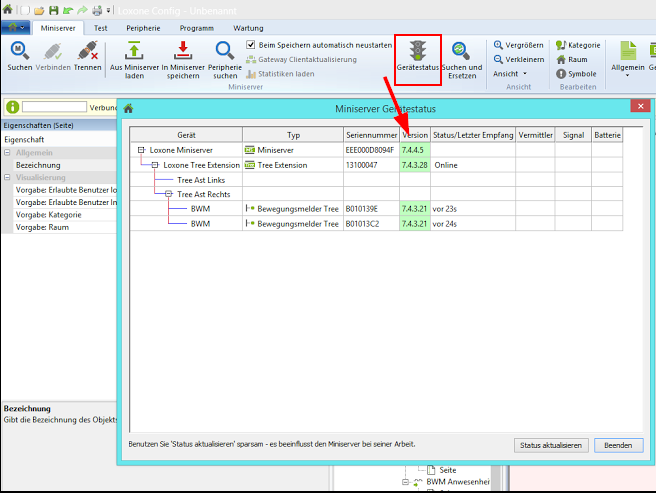

geratestatus_version

Câblage de la technologie Tree

Avec Loxone Tree, Vous pouvez utiliser différentes topologies de câblage.
Utilisez du câble   CAT 7 pour une prise en charge optimale.

Veuillez noter qu’un maximum de 50 périphériques peuvent être connectés sur chaque branche Tree.
La longueur de câblage maximum par branche est de 500m.

verkabelung_tree

Diagnostic

Rien que grâce au Led de statut des différents appareils Tree, vous pouvez déja détecter les erreurs de câblage:

  • Si un appareil clignotte en Orange, il reconnait bien l’Extension Tree, mais n’est pas encore appairé (= câblage OK)
  • Un clignotement rouge signifie aucune connexion à l’Extension Tree (Vérifiez le câblage du bus Tree)

Afin d’examiner la communication sur les branches Tree individuellement, il y a une boîte de dialogue de diagnostic dans Loxone Config. Grâce à cette boîte de dialogue, les problèmes de câblage peuvent être analysés rapidement et facilement.

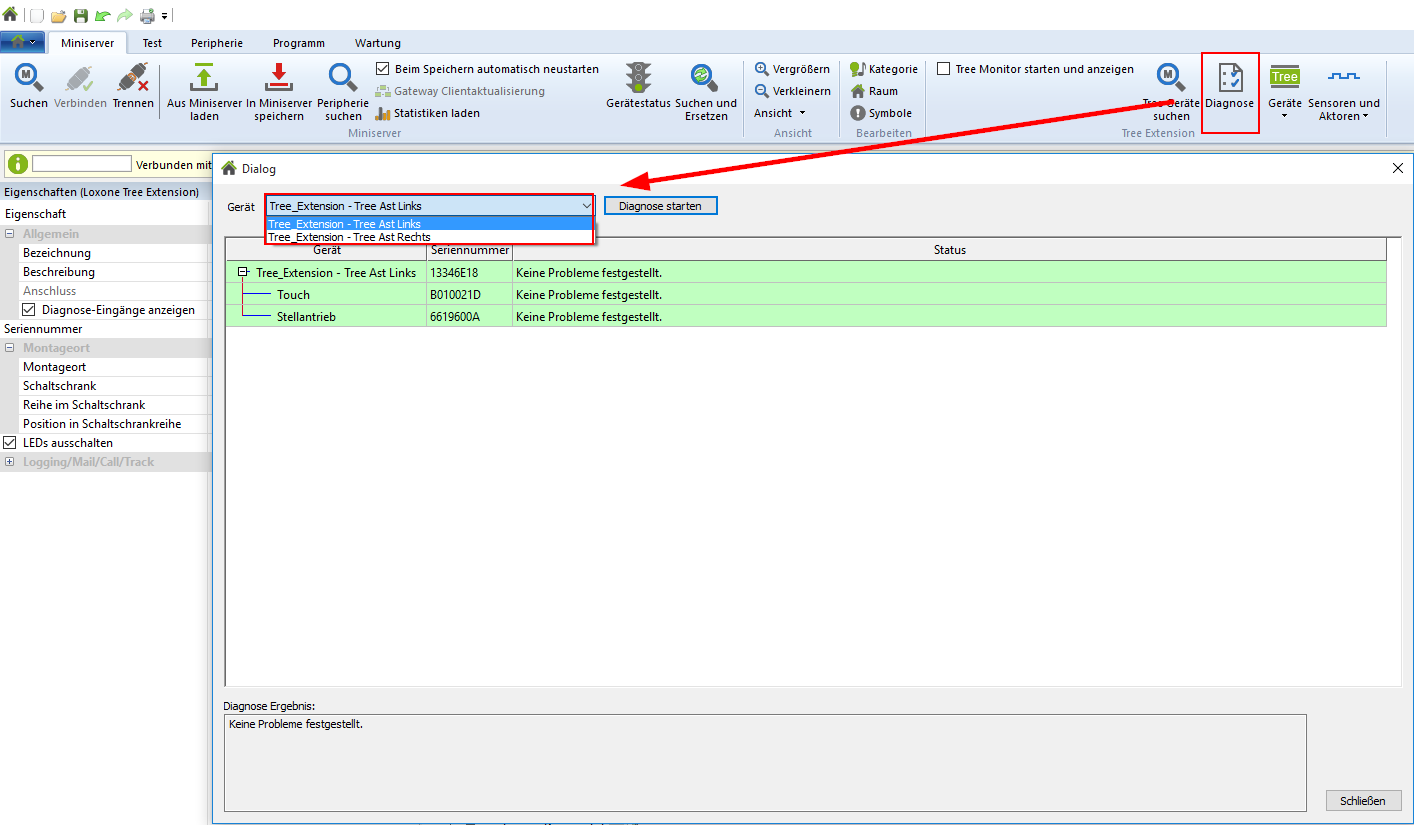

diagnose_dialog

Dans cette boîte de dialogue, vous retrouverez listés tous les appareils connectés

Grâce au couleurs verte, jaune et rouge vous saurez dans quel état de communication l’appareil se trouve.

  • Vert
Communication sans erreurs
  • Jaune
Certain télégrammes ont été perdus, vérifiez le câblage.
Cause typiques : connecteur mal câblés, rupture de câble, longueur de câble, Topologie hasardeuse,…
  • Rouge
Aucune communication possible avec l’appareil. Vérifiez le câblage
Cause typiques : rupture du câble, Inversion de polarité,…

Une description détaillée de l’erreur est indiquée dans la boite de dialogue.

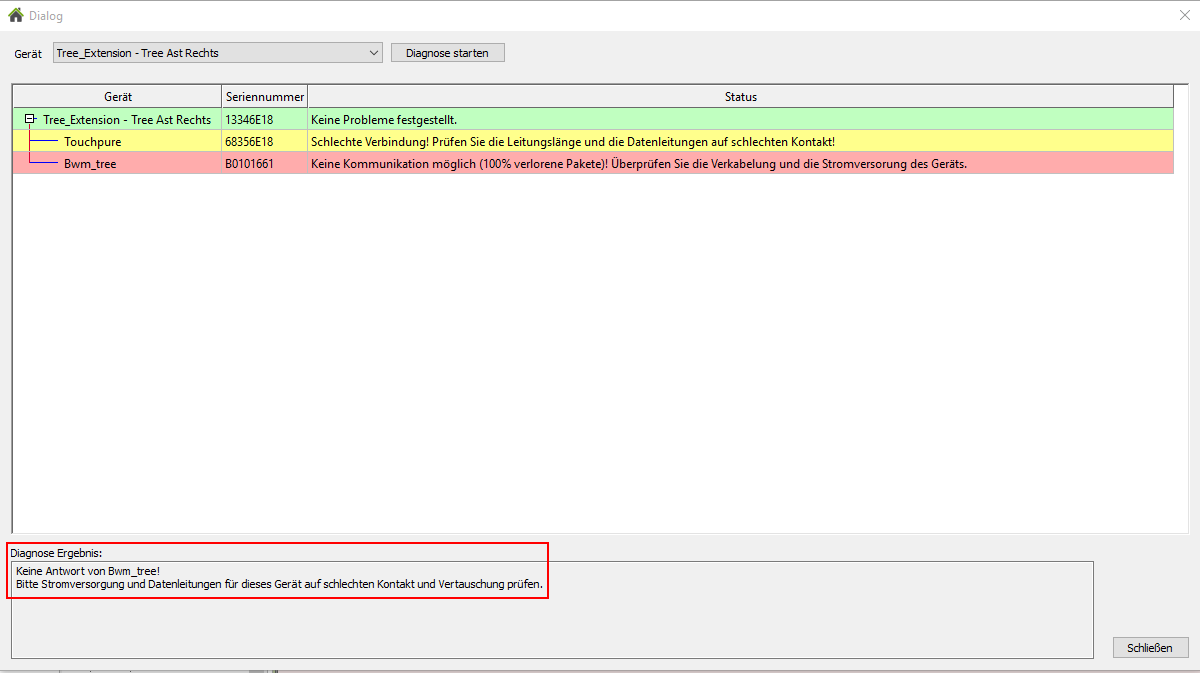

diagnose_farbcodes

La correction d’un problème pendant un diagnostic en cours changera le code de couleur du produit.

Le diagnostic Tree reconnais également les courts circuit entre les branches Tree. Ceci sera également montré dans la boite de dialogue du diagnostic.
