Temps

Fonctionnement

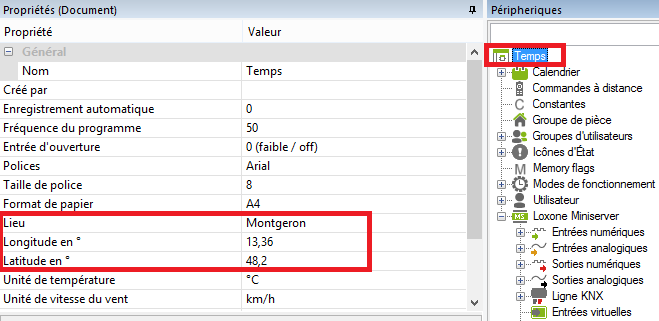

Le Miniserver peut calculer différents temps pour vous. Pour cela vous devez seulement définir le lieu où l’installation est implantée. Avec une connexion Internet active après avoir entré l’adresse, les Géo-coordonnées de cet emplacement seront déterminés automatiquement. Pour le calcul des temps, il n’y a pas besoin de connexion Internet.

temps_1

Fonctions des objets temps

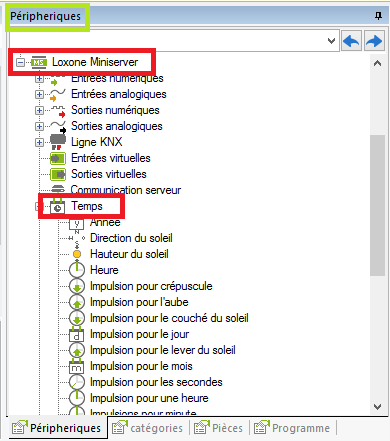

Les objets de temps se trouvent dans l’arborescence périphérique sous Miniserver.

temps_2

Vue d’ensemble

Nom Description
Impulsion pour crépuscule Impulsion au changement de luminosité – temps après le coucher du soleil
Impulsion pour l’aube Impulsion de la transition de l’obscurité de la nuit à la clarté du jour   – temps avant le lever du soleil
Impulsion pour le lever du soleil Impulsion au lever du soleil
Impulsion pour le coucher du soleil Impulsion au coucher du soleil
Année Donne l’année de la date actuelle Ex.: 15.11.2013 -> Année = 2013
Impulsion pour l’année Impulsion tout les ans le 01.01. à 00:00
Type de calendrier Numéro du jour actuel de la Minuterie
Minute Donne les minutes de l’heure actuelle Ex.: à 12:43:05 -> Minutes = 43
Minutes avant le crépuscule donne le nombre de minutes avant le crépuscule (plus du tout de lumière)
Minutes avant l’aube donne le nombre de minutes avant l’aube (lumière mais pas encore de soleil)
Minutes avant le lever du soleil Donne le nombre de minutes restantes avant le lever du soleil
Minutes avant minuit Donne le nombre de minutes restantes avant minuit
Minutes depuis minuit Donne le nombre de minutes écoulées depuis minuit
Impulsion par minutes Délivre une impulsion toutes les minutes
Mois Donne le mois de la date actuelle.: November -> Mois = 11
Impulsion par mois Impulsion mensuelle tous les 1er du moins à 00:00
Secondes Donne les secondes Ex.: à 12:43:05 -> secondes = 05
Secondes depuis le démarrage Secondes passées depuis le démarrage du Miniserver
Impulsion par secondes Délivre une impulsion chaque secondes
Hauteur solaire Donne l’angle d’élévation actuelle du soleil à l’horizontale à (0 ° – 90 °). Sera continuellement mis à jour.
Direction du soleil Indique la direction actuelle du soleil à (de 0 ° à 359 °). Sera continuellement mis à jour. Info: Nord = 0 °, Est = 90 °, Sud = 180 °,  Ouest = 270 °
impulsion au démarrage Donne une impulsion au démarrage du Miniserver
Heure Donne l’heure en cours Ex.: à 12:43:05 -> Heure = 12
Impulsion par heure Délivre une impulsion toutes les heures
Jour Donne le mois en cours Ex.: Novembre -> mois = 11
jour depuis 2009 compte les jour depuis le 01.01.2009
Impulsion par jour Implusion quotidienne à 00:00
Lumière du jour Délivre le signal 1 entre le lever et le coucher du soleil, sinon 0
Lumière du jour 30 Min Donne le signal 1 de 30 Minutes après le levé du soleil jusqu’a 30 Minutes avant le coucher du soleil, sinon 0
Jour de la semaine Donne le jour actuel: Lundi = 0, Mardi = 1, Mercredi = 2, Jeudi = 3, Vendredi = 4, Samedi = 5, Dimanche = 6

Exemple : ouverture des volets roulants au levé du soleil

Souvent, les gens aimeraient que leurs volets s’ouvrent au lever du soleil. Pas à 07h00, où à 08h00, mais au lever du soleil. Avec Loxone, pas de problème !

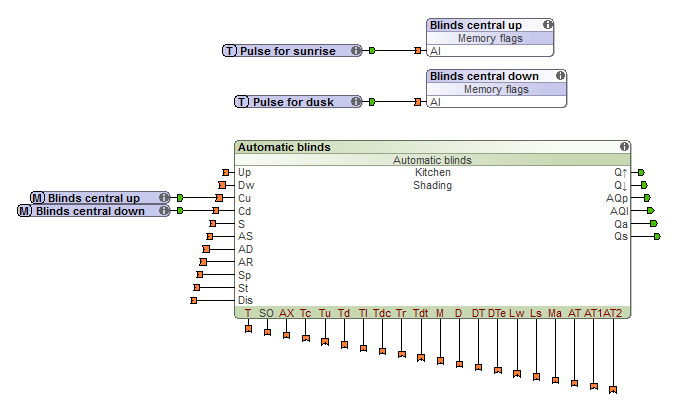

Il suffit d’utiliser l’impulsion pour le lever du soleil trouvé dans les objets Temps. Dans cet exemple, l’impulsion est relié à un memory flag, et cela permet de l’utiliser sur tous les blocs stores automatiques. Elle est reliée à l’entrée Cu qui ouvre complètement les volets. La fermeture a également été mise en œuvre en utilisant l’impulsion au crépuscule, si bien que les volets se ferment le soir.

times_3

Les détecteurs de présence n’allument les lumières que la nuit

Il existe des cas où les pièces bénéficient de suffisamment d’éclairage, même lorsque la météo est nuageuse. Et dans ces cas la, il est inutile que la lumière s’allume lorsque l’éclairage est suffisant.

Le bloc lumière du jour est ON tant que le soleil est présent. Votre Miniserver sait grâce à son horloge interne et à la position géographique à quelle heure le soleil se lève et à quelle heure il se couche, tous les jours de l’année.

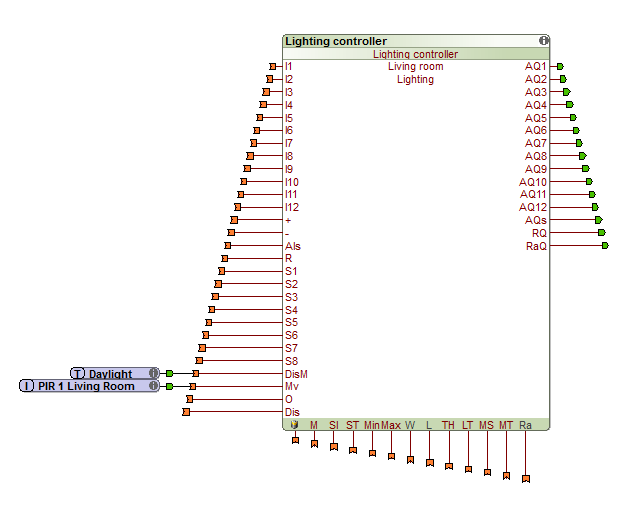

Ainsi, grâce à l’entrée DisMv du contrôleur d’éclairage, qui désactive l’allumage sur détecteur pour ce bloc, il est très simple de faire en sorte que la lumière ne s’allume pas tant que le soleil est présent avec l’objet temps « lumière du jour »

times_4

Éclairage extérieur pour le soir

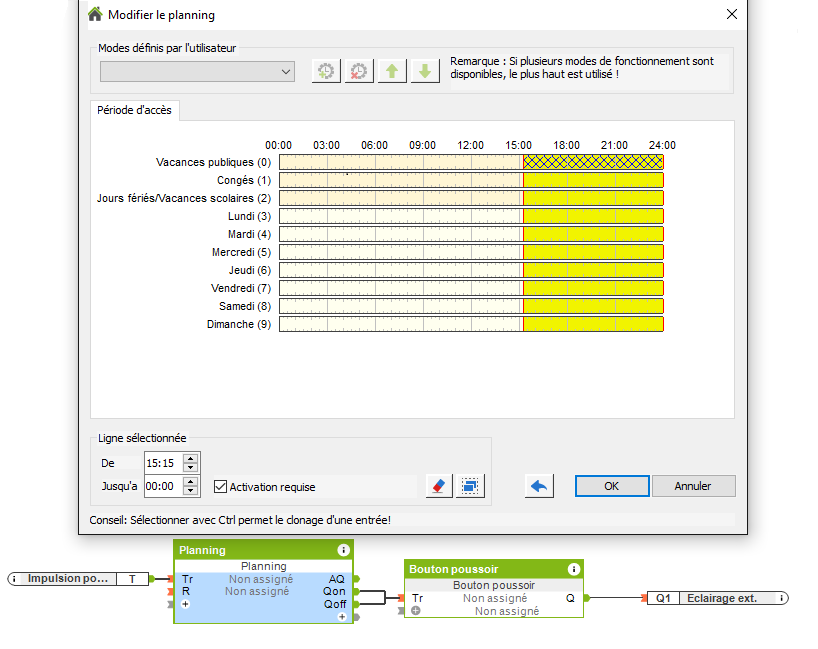

On souhaite que l’éclairage extérieur s’allume du crépuscule à minuit. Ici on utilise la fonction d’activation d’un bloc planning. On créer des plage de 15 heures à minuit. Sur ces plage on coche la case « activation requise ». On place alors l’impulsion au crépuscule sur le Tr du planning afin que la plage devienne active au moment du crépuscule. La sortie Qon du bloc planning va venir allumer le bouton poussoir qui commande l’éclairage extérieur. La sortie Qoff viendra stopper ce dernier à minuit.



temps_3
