Sortie temporisée

Fonctionnement

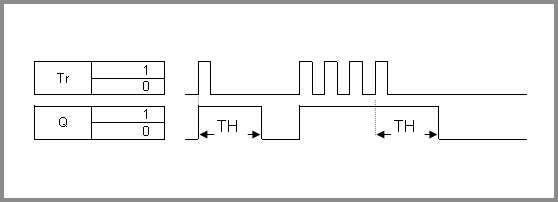

Après un front montant sur l’entrée Tr, la sortie est activée. Si l’entrée Tr est active plus longtemps que la durée de l’impulsion de sortie (definie par le paramètre TH) alors il n’y aura pas d’effet sur l’état de Q. La sortie est réinitialisée à chaque front montant sur Tr.

La rémanence peut être activée en cliquant sur le petit symbole de la batterie pour mettre le petit rond rouge NON sur ce paramètre (ce paramètre est inactif par défaut).

Sortie temporisée

 Description Valeur par défaut
 Entrée Entrée Tr : Trigger
 Sortie Sortie Q
 Paramètres Entrée de rémanence 0/Aus
 (TH) Durée de l’impulsion de sortie [s] 2
