Sonde de température et d’humidité Air

Caractéristiques techniques

  • Alimentation: 3V avec 2x Piles AAA
  • Mesure de la température et de l’humidité
  • Technologie Loxone Air
  • Fréquence: 868MHz (SRD Bande Europe), 915MHz (ISM Bande Region 2)
  • 2 entrée numérique (3V) pour BP et contact Reed
  • Plage de mesure de température: 0 … +50°C
  • Précision de température: +/- 0,3°C
  • Plage de mesure d’humidité: 0 – 100%
  • Précision d’humidité: +/- 2%rF
  • Température de fonctionnement tolérée:  0 … +50°C
  • Dimensions: 21 x 21 x 27mm
  • Indice de protection: IP20



Mise en service

Afin que la Sonde Air soit appairée à votre système domotique, la sonde doit se trouver en mode appairage.

Première mise en service:

Lorsque les piles sont insérée la première fois, le mode appairage se lance tout seul pour 10 minutes. Il s’arrête lorsque :

  • Le produit Air est appairé avec succès au Miniserver
  • Les 10 minutes sont passées

Nouvel appairage:

Si pour une raison X ou Y vous êtes amené à réappairer le produit, vous pouvez à tous moment repasser en mode appairage manuellement. Appuyer pendant 5 secondes sur le bouton d’appairage. Le produits se remet alors en mode appairage.

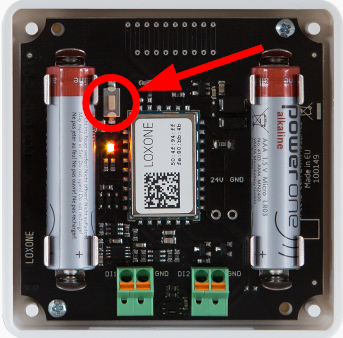

Le bouton d’appairage se trouve à l’intérieur du produit sur la carte informatique, vous devez démonter la couverture extérieure pour l’atteindre.

learn_button
Lorsque l’appareil est en mode appairage, la LED de statut clignotte alternativement en rouge-vert-jaune.

Maintenant, il faut activer le moniteur Air. Pour Cela, il faut cliquer sur l’Extension Air Base dans l’arborescence périphérique puis cocher « Moniteur Air ».
start-air-monitor
Ensuite appuyez sur le bouton « Démarrer la recherche » dans la fenêtre du Moniteur. Tous les appareils en mode appairage seront alors visible.
air-monitor-search
Sélectionnez l’appareil, donnez lui un nom et cliquez sur « Créer l’appareil ».

L’appareil va donc apparaître dans l’arborescence périphérique.

Vous trouverez les objets disponible dans cet appareil:

  • Statut en ligne des capteurs
  • 1 Entrée analogique: état de la batterie en % de 0 % – 100 %
  • Etat de la batterie : Cette entrée passe à ON si les batteries tombe en dessous de 15 %.
  • 2 Entrées numériques (Attention: 3V)
  • 1 Entrée analogique d’humidité
  • 1 Entrée analogique de température

Dans les propriété vous pouvez définir le cycle d’envoi des informations, qui par défaut est de 30 minutes. Veuillez bien prendre en compte que le fait d’envoyer les informations plus souvent fait que le produit consomme plus et par conséquent diminue l’espérance de vie de la pile.

temp_hum_periphery

Remplacer l’appareil

Si un appareil à été remplacé, vous devez mettre à jour le numéro de série. Vous pouvez facilement faire ça dans Loxone Config, dans le moniteur Air.

  • Installez le nouvel appareil et placez son alimentation (pile ou fil)
  • Cherchez l’appareil en mode appairage (comme précédement dans la section « configuration »)
  • Sélectionnez le nouvel appareil et choisissez l’appareil à remplacer dans le menu déroulant

Enfin cliquez sur « Remplacer l’appareil » et sauvegarder le programme dans le Miniserver. Cet appareil est donc correctement mis en place.

replace_air_en-1

Mise à jour

La mise à jour des appareils Air est réalisée automatiquement. Les fonctionnalités des appareils restent utilisables même pendant la mise à jour. Le Miniserver Go ou l’Extension Air Base est rebootée pendant le processus, celui-ci démarre alors depuis le début.

La mise à jour peut durer jusqu’à une heure.

La version des appareils peut être vérifiée via le statut de l’appareil. le champ est vert, cela signifie qu’aucune mise à jour n’est disponible pour cet appareil.

status

Changement de batterie

Pour remplacer la pile, retirez le couvercle du capteur de température et d’humidité Air. Vous trouverez ainsi 2 piles AAA qui se changent facilement. Après le changement des piles l’appareil redémarre et la LED va clignoter 3 fois en vert.
