Minuterie

Informations

Ce bloc peut également être appelé contrôleur de présence parfois.

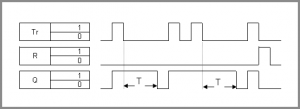

Après une impulsion sur l’entrée Tr la sortie Q s’active. Lorsque l’entrée Tr passe à OFF (front descendant) la sortie Q reste active pour la durée du paramètre T. Chaque fois que Tr passe à off (front descendant) la durée T se relance.

Si l’entrée R est activée la sortie Q passe à OFF.

EN_KB_Diagram_Presence-300x109



Vue d’ensemble

Entrées

TrTriggerLorsque Tr passe de ON à OFF (front montant) Q s’active, et lorsque Tr passe de OFF à ON (front descendant) la sortie Q reste active pour la durée T.
RResetMet Q à OFF.

Paramètre

TTemporisationDéfini la durée pour laquelle Q reste ON en [s].

Sortie

QSortie numériqueRésultat du bloc en fonction des entrées et paramètres.
