Extension EnOcean

Caractéristique techniques

  • 1x Emetteur-récepteur EnOcean
  • 128 appareils EnOcean peuvent être appairés
  • Configurable par Loxone Config
  • Connexion au bus Loxone
  • Dimensions: 35,5 x 88 x 57 mm (2 TE)
  • Alimentation 24VDC
  • Consommation env. 30mA
  • Indice de protection: IP20
  • Température de fonctionnement: 0 … +50°C

enocean

Installation

  • Monter l’Extension EnOcean sur un rail DIN
  • Connecter alimentation 24V DC, mais ne pas allumer avant que l’ensemble de l’installation soit terminée
  • Connecter le Bus Loxone
  • Attention: Si c’est la dernière Extension, n’oubliez pas de terminer le Bus Loxone avec une résistance 120Ω (inclus avec le Miniserver)
  • Activez l’alimentation
  • Après quelques secondes, le voyant gauche clignote en vert si l’Extension est déjà configurée, orange si elle ne l’est pas

Dimensions

maszzeichnung_enocean-1

Brèves instructions et schéma de câblage

Télécharger une documentation Extension EnOcean (pdf)

Configurer L’Extension

Ajouter les extensions dans la programmation

Pour ajouter une ou plusieurs Extension, cliquez dans le Loxone Config sur l’onglet « Miniserver » puis cliquez sur « Recherche périphériques ». Le réseau sera numérisé et les Miniservers disponibles seront répertoriés avec leurs Extensions dans la fenêtre de résultats de recherche. En sélectionnant une seule Extension, entrer dans le « nom » et cliquez sur « Créer l’item », un seul item sera inséré dans la programmation. Si vous souhaitez ajouter tous les périphériques découverts par la recherche dans la programmation, cliquez sur «Créer tous les items ».

peripheral-search_with_marks

Identifier L’Extension

Si vous avez installé plusieurs Extensions du même type et que vous n’avez pas regardé les numéros de série, ils peuvent être identifiés plus tard en utilisant le logiciel. Pour ce faire, il suffit simplement de cliquer sur l’Extension dans l’arborescence Périphérique. l’Extension sélectionnée commencera alors à clignoter pour un court laps de temps en rouge/orange.

Ajouter l’Extension dans la programmation sans connecter l’appareil

Si aucune Extension n’est connecté au Miniserver, elle ne peut être trouvée via la recherche. Cependant, vous pouvez quand même faire votre programmation. Connectez-vous à votre Miniserver et charger le programme existant (s’il existe).

Ajoutez une Extension dans l’onglet «périphérique» via le bouton « composant ». Maintenant, toutes entrées et sorties de l’Extension sont répertoriés dans l’arborescence. Le numéro de série peut être renseigné par la suite dans les propriétés.

extensions-2

Remplacer l’Extension – changer le numéro de série

Si vous voulez remplacer une Extension, vous devez changer le numéro de série dans les propriétés de l’Extension. Cliquez sur l’Extension dans l’arborescence et allez dans la fenêtre « Propriétés ». Puis dans la case numéro de série, remplacer simplement l’ancien numéro par le nouveau.

Numéro de série

Vous trouverez le numéro de série au dos de votre Extension. Ce dernier se trouve situé sous le code barre (voir image).

inbetriebnahme-sn-erweiterung

De plus vous pouvez désormais remplacer une Extension depuis la fenêtre de recherche de périphériques directement.

Pour cela, installer le nouveau périphérique sur l’installation et cliquez sur « rechercher périphériques ». Maintenant vous allez voir la nouvelle Extension apparaître (Statut: non utilisé) , Il suffit de déroulé le menu déroulant Remplacer l’appareil, et choisir l’Extension à remplacer (Statut: non connecté)

Enfin, cliquez sur « OK » et enregistrez le programme en cours dans le Miniserver. L’Extension a été remplacé dans le programme et les entrées sorties de cette dernière sont configurées de la même façon.

Enregistrer des capteurs sans fil

Activer le moniteur EnOcean

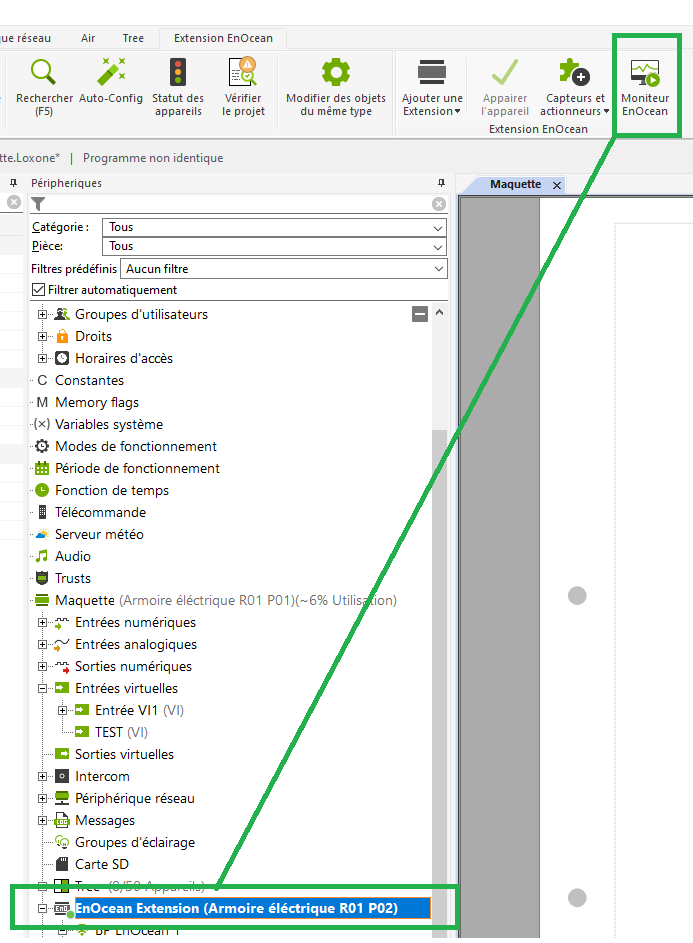

Cochez la case « Moniteur EnOcean » dans l’onglet « Miniserver« .

enocean-monitor-aktivieren

Enregistrer un bouton poussoir

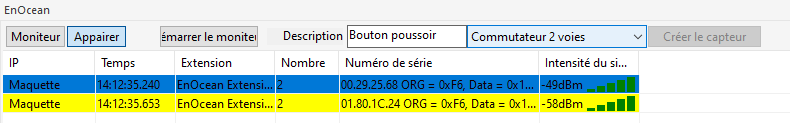

En mode moniteur cliquez sur « Apprendre« . Afin d’identifier le bouton poussoir, appuyer dessus plusieurs fois.

taster-einlernen

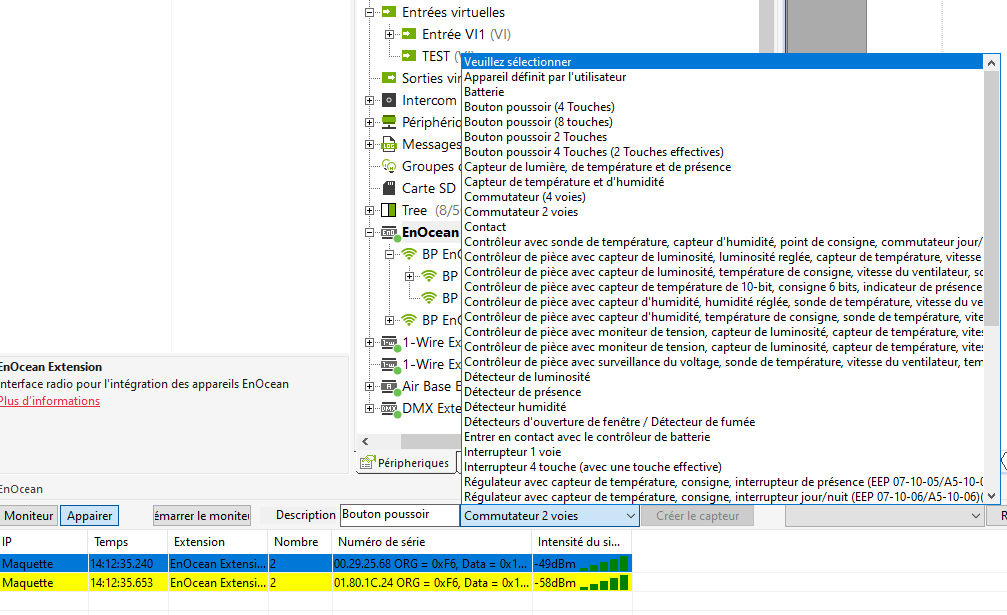

Sélectionnez le composant puis entrez un « Nom » und « Type » , et cliquez sur le bouton « Créer Capteur ».



sensor-erstellen

Le composants peut maintenant être trouvé dans l’arborescence « périphérie ».

Le bouton poussoir de notre Webshop (Article n°: 200057) est un „Bouton poussoir 4 touches mais 2 touches effectives“.

peripherie

Enregistrer un contact de fenêtre

Identifier le capteur magnétique en initiant un changement dans son statut.
Mettez en surbrillance le capteur comme précédemment, entrer un «nom» et son «type», puis cliquez sur « Créer capteur ».

sensor-identifizieren

Enregistrer un détecteur de présence

Identifier le détecteur de mouvement en appuyant à plusieurs reprises sur le bouton Configurer.
Mettez en surbrillance le détecteur, entrez un ‘Nom’ et son ‘Type’, puis cliquez sur « Créer capteur.

Le détecteur de présence de notre Webshop (Article n°: 200135) est un détecteur de  „Détecteur de présence“.

capteur-de-presence-enocean

Enregistrer un actionneur EnOcean

Interrupteur sans fil

Ajouter un actionneur depuis l’onglet « Périphérique ».

La configuration peut varier d’un fabricant à l’autre. Ce guide fait référence au relais de commutation trouvé dans notre Webshop (Article n°: 200137)

actionneur-enocean

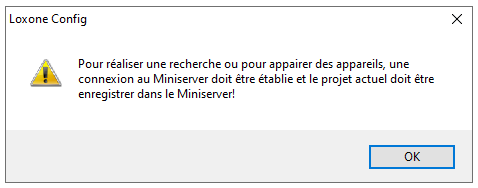

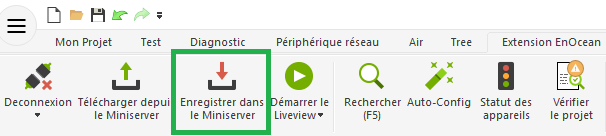

Enregistrer le programme dans le Miniserver.

in-miniserver-speichern

Enregistrer l’actionneur

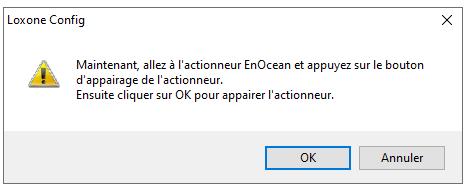

Mettez en surbrillance l’actionneur vous venez d’ajouter et cliquez sur « Enregistrer le composant » dans l’onglet contextuel:

geraet-einlernen

  • Appuyez sur le bouton de programmation du relais (la LED clignote en rouge)
  • Dans Loxone Config cliquez sur « OK » (la Led clignote en rouge)
  • Confirmer l’enregistrement en appuyant de nouveau sur le bouton de programmation sur le relais (la LED s’éteint).
  • Enregistrer dans le Miniserver

lernknopf

Créer un périphérique personnalisé EnOcean

Avec les périphériques personnalisé EnOcean vous pouvez appairer des appareils EnOcean qui ne sont pas créer en tant qu’appareil prédéfinis dans Loxone Config.

Les types de Telegrammes suivant peuvent être utilisés:

  • RPS (05)
  • 1BS (06)
  • 4BS (07)
  • RPS (F6)
  • 1BS (D5)
  • 4BS (A5)

Les Telegrammes Types sont indiquées dans les fiches techniques de vos produits EnOcean.

Ajouter dans Loxone Config

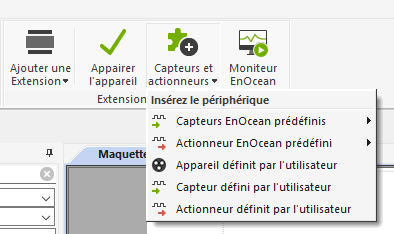

Un appareil EnOcean défini par l’utilisateur peut être un capteur ou bien un actionneur.
Lorsque vous créez un capteur défini par l’utilisateur, commencez par “Enregistrer des capteurs sans fils“.
Lorsque vous créez un actionneur défini par l’utilisateur, commencez par « Enregistrez des actionneurs EnOcean« .
Pour chaque appareil, choisissez pour type « défini par l’utilisateur ».

Maintenant que l’appareil est créé vous pouvez ajouter vos capteurs ou actionneurs.

config_enocean

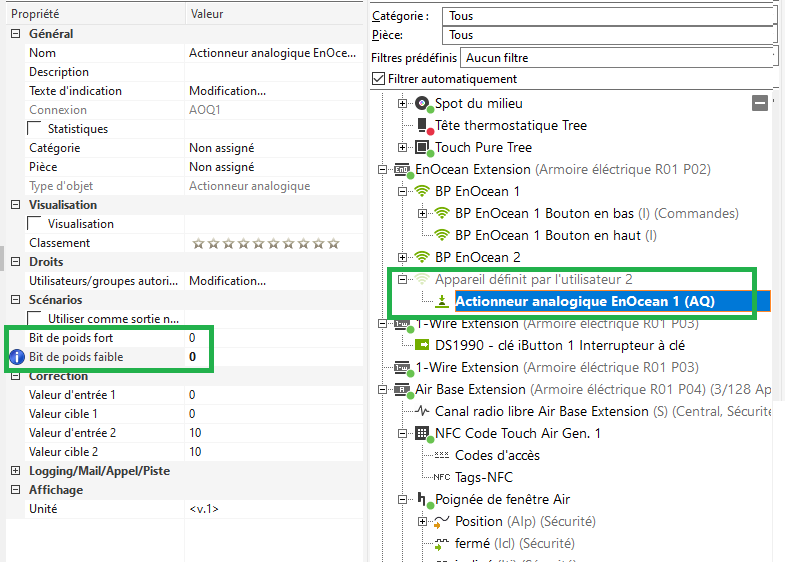

Pour l’appairage des actionneurs et capteurs, vous pouvez maintenant définir les Bits Haut et Bas du champ de valeur, dans les propriétés.

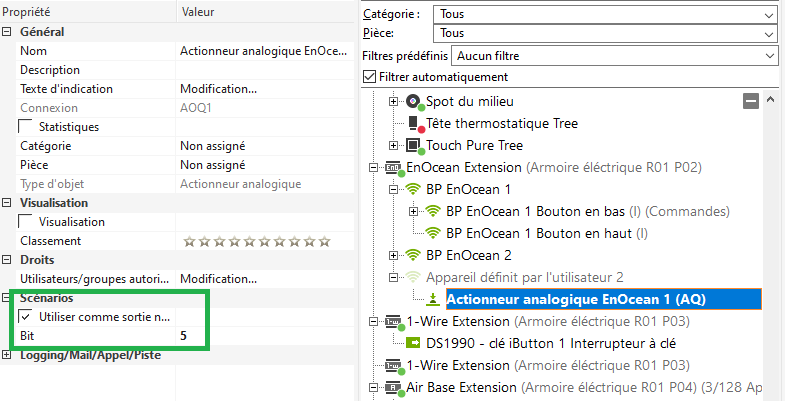

Pour les actionneurs/capteurs numérique une valeur de Bit est définie.
Vous trouverez les domaines de valeurs sur les fiches techniques de vos produits.
Pour les capteurs vous pouvez voir quelles données sont envoyés, via le moniteur EnOcean.

enocean_monitor

A titre d’exemple de la lecture des données sur le moniteur, nous prenons un bouton.
Sur une pression, le bouton envoie 0x70 et en lachant, il envoie 0x00

Ainsi nous voyons ici quels Bits seront utilisés
0x70 en binaire = 0111 0000
0x00 en binaire = 0000 0000

Dans ce cas nous pouvons utiliser 4,5 ou 6 bits pour l’actionneur numérique. (Bit de poids faible = Index 0)
Pour les capteurs analogiques, une plage de valeurs doit être définie. Celle ci se trouve dans la fiche technique du capteur.

CAPTEUR ENOCEAN COMPATIBLE

L’Extension EnOcean Loxone est compatible avec de nombreux capteurs sans fil basés sur la technologie EnOcean.

DÉTECTEUR DE PRÉSENCE

  • 0 – Aucune présence
  • 1 – Présence

POIGNÉE DE FENÊTRE

  • 0 – Fermé
  • 1 – Ouvert
  • 2 – Entrouvert

CAPTEUR D’HUMIDITÉ

  • De 0 à 100%

CONTACT

  • 0 – Contact ouvert
  • 1 – Contact fermé

CAPTEUR DE LUMINOSITÉ, TEMPÉRATURE ET DE PRÉSENCE

  • Type 1 – De 0 à 510 Lux, de 0 à +51°C
  • Type 2 – De 0 à 1020 Lux ou de 0 à +51°C
  • Type 3 – De 0 à 1530 Lux ou de -30 à +50°C

CAPTEUR DE LUMINOSITÉ

  • Type 1 – De 300 à 60000 Lux
  • Type 2 – De 0 à 1024 Lux

RÉGULATEUR

Le numéro EEP peut être obtenu auprès du fabricant

EEP 07-10-01/A5-10-01

  • Capteur de température: De 0 à + 40°C
  • Contrôleur: De 0 à 255
  • Ventilation: De 0 à 255
  • Interrupteur de présence

EEP 07-10-02/A5-10-02

  • Capteur de température: De 0 à + 40°C
  • Contrôleur: De 0 à 255
  • Ventilation: De 0 à 255
  • Interrupteur Jour/Nuit

EEP 07-10-03/A5-10-03

  • Capteur de température: De 0 à + 40°C
  • Contrôleur: De 0 à 255

EEP 07-10-04/A5-10-04

  • Capteur de température: De 0 à + 40°C
  • Contrôleur: De 0 à 255
  • Ventilation: De 0 à 255

EEP 07-10-05/A5-10-05

  • Capteur de température: De 0 à + 40°C
  • Contrôleur: De 0 à 255
  • Interrupteur de présence

EEP 07-10-06/A5-10-06

  • Capteur de température: De 0 à + 40°C
  • Contrôleur: De 0 à 255
  • Interrupteur Jour/Nuit

EEP 07-10-07/A5-10-07

  • Capteur de température: De 0 à + 40°C
  • Ventilation: De 0 à 255

EEP 07-10-08/A5-10-08

  • Capteur de température: De 0 à + 40°C
  • Ventilation: 0 bis 255
  • Interrupteur de présence

EEP 07-10-09/A5-10-09

  • Capteur de température: De 0 à + 40°C
  • Ventilation: De 0 à 255
  • Interrupteur Jour/Nuit

EEP 07-10-0A/A5-10-0A

  • Capteur de température: De 0 à + 40°C
  • Contrôleur:  De 0 à 255
  • Contact d’entrée

EEP 07-10-0B/A5-10-0B

  • Capteur de température: De 0 à + 40°C
  • Contact d’entrée

EEP 07-10-0C/A5-10-0C

  • Capteur de température: De 0 à + 40°C
  • Interrupteur de présence

EEP 07-10-0D/A5-10-0D

  • Capteur de température: De 0 à + 40°C
  • Interrupteur Jour/Nuit

EEP 07-10-10/A5-10-10

  • Capteur de température: De 0 à + 40°C
  • Capteur d’humidité: De 0 à 100%
  • Contrôleur: De 0 à 255
  • Interrupteur de présence

EEP 07-10-11/A5-10-11

  • Capteur de température: De 0 à + 40°C
  • Capteur d’humidité: De 0 à 100%
  • Contrôleur: 0 bis 255
  • Interrupteur Jour/Nuit

EEP 07-10-12/A5-10-12

  • Capteur de température: De 0 à + 40°C
  • Capteur d’humidité: De 0 à 100%
  • Contrôleur: 0 bis 255

EEP 07-10-13/A5-10-13

  • Capteur de température: De 0 à + 40°C
  • Capteur d’humidité: De 0 à 100%
  • Interrupteur de présence

EEP 07-10-14/A5-10-14

  • Capteur de température: De 0 à + 40°C
  • Capteur d’humidité: 0 bis 100%
  • Interrupteur Jour/Nuit

EEP 07-10-15/A5-10-15

  • Capteur de température: De -10 à + 41,2°C
  • Contrôleur: De 0 à 63

EEP 07-10-16/A5-10-16

  • Capteur de température: De -10 à + 41,2°C
  • Contrôleur: De 0 à 63
  • Interrupteur de présence

EEP 07-10-17/A5-10-17

  • Capteur de température: De -10 à + 41,2°C
  • Interrupteur de présence

EEP 07-10-18/A5-10-18

  • Capteur de luminosité: de 0 à 1000 lux
  • Régulateur : De 0 à + 40°C
  • Capteur de température: De 0 à + 40°C
  • Ventilation: De 0 à 7
  • Interrupteur de présence

EEP 07-10-19/A5-10-19

  • Capteur de température: De 0 à 100%
  • Régulateur: De 0 à + 40°C
  • Capteur de température:  De 0 à + 40°C
  • Ventilation:  De 0 à 7
  • Interrupteur de présence

EEP 07-10-1A/A5-10-1A

  • Alimentation: 0 bis 5V
  • Regulation: De 0 à + 40°C
  • Capteur de température: De 0 à + 40°C
  • Ventilation: De 0 à 7
  • Interrupteur de présence

EEP 07-10-1B/A5-10-1B

  • Alimentation: De 0 à 5V
  • Capteur de luminosité: De 0 à 1000 lux
  • Capteur de température: De 0 à + 40°C
  • Ventilation: De 0 à 7
  • Interrupteur de présence

EEP 07-10-1C/A5-10-1C

  • Capteur de luminosité: De 0 à 1000 lux
  • Contrôleur de luminosité: De 0 à 1000 lux
  • Capteur de température: De 0 à + 40°C
  • Ventilation: De 0 à 7
  • Interrupteur de présence

EEP 07-10-1D/A5-10-1D

  • Capteur de luminosité: De 0 à 100%
  • Contrôleur de luminosité: De 0 à 100%
  • Capteur de température: De 0 à + 40°C
  • Ventilation: De 0 à 7
  • Interrupteur de présence

EEP 07-10-1E/A5-10-1E

  • Alimentation: De 0 à 5V
  • Capteur de luminosité: De 0 à 1000 lux
  • Capteur de température: De 0 à + 40°C
  • Ventilation: De 0 à 7
  • Interrupteur de présence

INTERRUPTEUR 1 TOUCHE

  • 0 – Interrupteur Off
  • 1 – Interrupteur On

INTERRUPTEUR 2 TOUCHES (AVEC 1 TOUCHE EFFECTIVE)

  • 0 – Interrupteur Off
  • 1 – Interrupteur On

INTERRUPTEUR 2 TOUCHES

  • 0 – Interrupteur Off
  • 1 – Interrupteur On

INTERRUPTEUR 4 TOUCHES

  • 0 – Interrupteur Off
  • 1 – Interrupteur On

BOUTON POUSSOIR 2-FACH

  • 0 – Bouton non appuyé
  • 1 – Bouton appuyé

BOUTON POUSSOIR 4 TOUCHES (AVEC 2 TOUCHES EFFECTIVES)

  • 0 – Bouton non-appuyé
  • 1 – Bouton appuyé

BOUTON POUSSOIR 4 TOUCHES

  • 0 – Bouton non appuyé
  • 1 – Bouton appuyé

BOUTON POUSSOIR 8 TOUCHES

  • 0 – Bouton non appuyé
  • 1 – Bouton appuyé

CAPTEUR DE TEMPÉRATURE ET D’HUMIDITÉ

  • De 0 à +40°C, de 0 à 100%

TEMPERATURSENSOR

Type 1De -40 à 0°C
Type 2De -30 à +10°C
Type 3De -20 à +20°C
Type 4De -10 à +30°C
Type 5De 0 à +40°C
Type 6De +10 à +50°C
Type 7De +20 à +60°C
Type 8De +30 à +70°C
Type 9De +40 à +80°C
Type 10De +50 à +90°C
Type 11De +60 à +100°C
Type 12De -60 à +20°C
Type 13De -50 à +30°C
Type 14De -40 à +40°C
Type 15De -30 à +50°C
Type 16De -20 à +60°C
Type 17De -10 à +70°C
Type 18De 0 à +80°C
Type 19De +10 à +90°C
Type 20De +20 à +100°C
Type 21De +30 à +110°C
Type 22De +40 à +120°C
Type 23De +50 à +130°C



Actionneurs enocean pris en charge

L’Extension EnOcean prend en charge les actionneurs suivants basés sur la technologie EnOcean.

Variateur

  • De 0 à 100 %

Relais

  • 0 – Contact de relais ouvert
  • 1 – Contact de relais fermé
